Giải pháp trạm biến áp dạng hộp ngoài trời cho nhà máy điện quang điện Mexico

Mô tả ảnh tại chỗ:

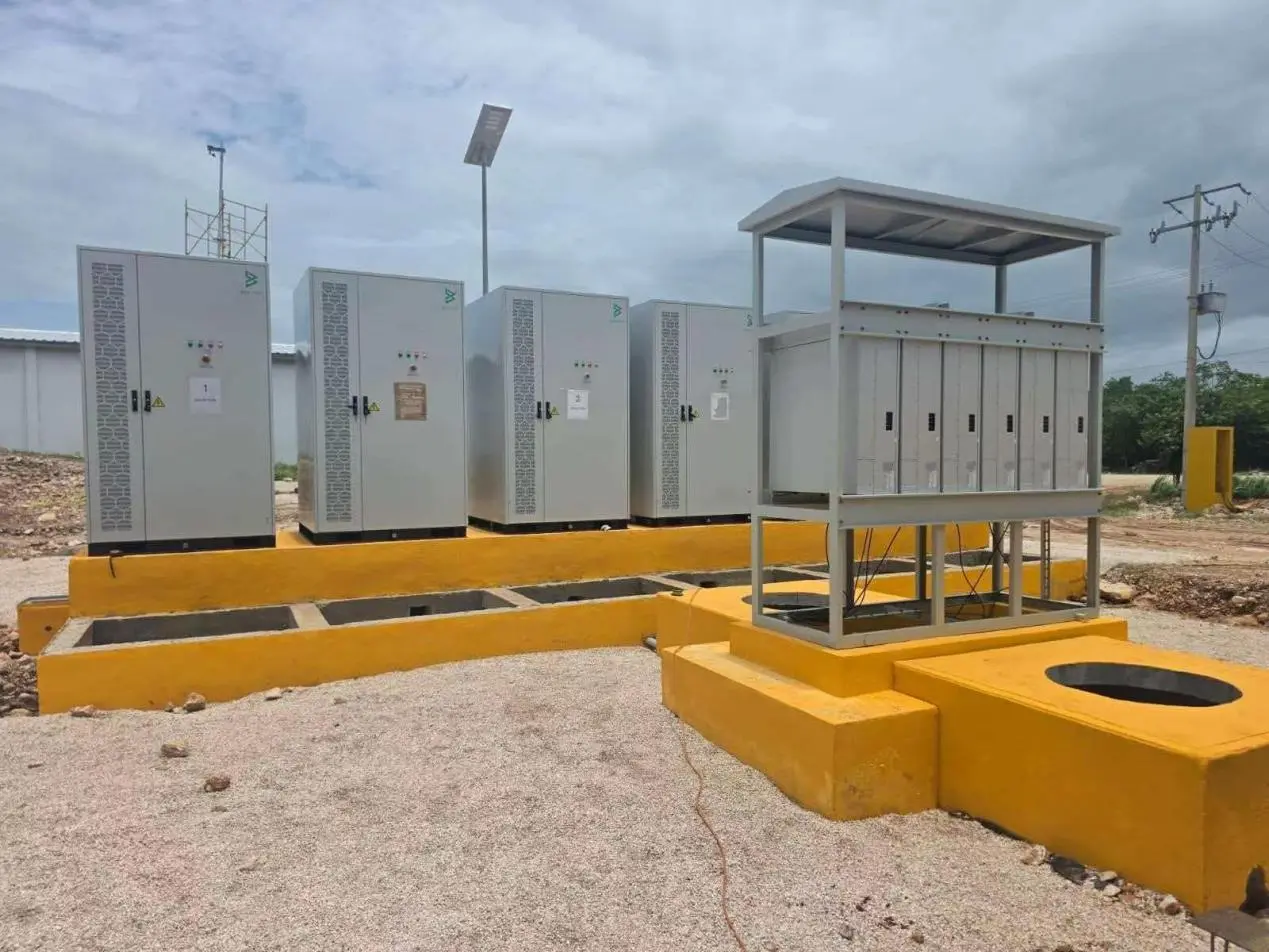

Hình 1: Cấu hình tích hợp tủ điều khiển biến tần và tủ tổ hợp hạ áp

Ở phía bên trái của bảng điều khiển có bốn tủ điều khiển biến tần quang điện ngoài trời độc lập; ở phía bên phải, lắp đặt khung phân phối tổ hợp hạ áp kiểu mở phù hợp có mái che chống mưa. Tất cả các thiết bị đều được gắn trên nền bê tông màu vàng nâng cao, có rãnh cáp tích hợp để đảm bảo cáp ra vào ở phía dưới, nhờ đó ngăn ngừa xói mòn do nước mưa và hơi ẩm trên mặt đất.

Tủ điều khiển biến tần: Vỏ bảo vệ ngoài trời được xếp hạng IP54 có các cửa làm mát đối lưu và bộ lọc bụi diện tích lớn, với các nút vận hành tích hợp, đèn báo trạng thái và cảnh báo lỗi ở bảng mặt trước. Mỗi tổ máy hoạt động độc lập trong vùng được chỉ định, cho phép bảo trì từng tổ máy riêng lẻ mà không ảnh hưởng đến toàn bộ hệ thống phát điện.

Khung phân phối điện áp thấp: có thiết kế mái mở chống mưa với khả năng tản nhiệt tự nhiên cho môi trường nhiệt độ cao nhiệt đới, được trang bị sáu cổng đầu ra bên trong để tổng hợp nguồn điện từ nhiều bộ biến tần và đơn giản hóa hệ thống dây điện tại chỗ. Cơ sở này bao gồm các cột giám sát và chiếu sáng sử dụng năng lượng mặt trời hoạt động mà không cần nguồn điện bên ngoài, đáp ứng các yêu cầu vận hành, bảo trì và giám sát an ninh vào ban đêm.

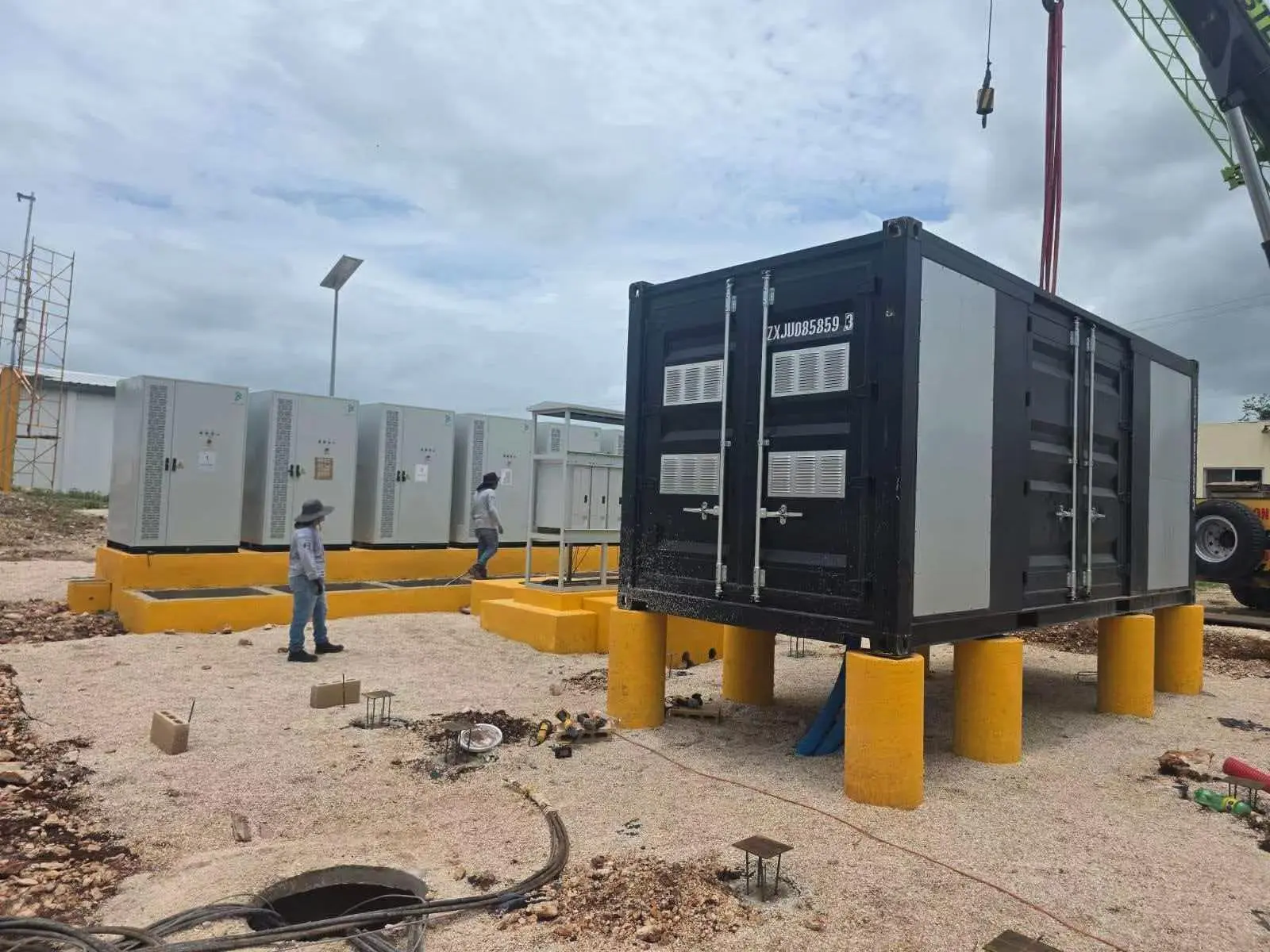

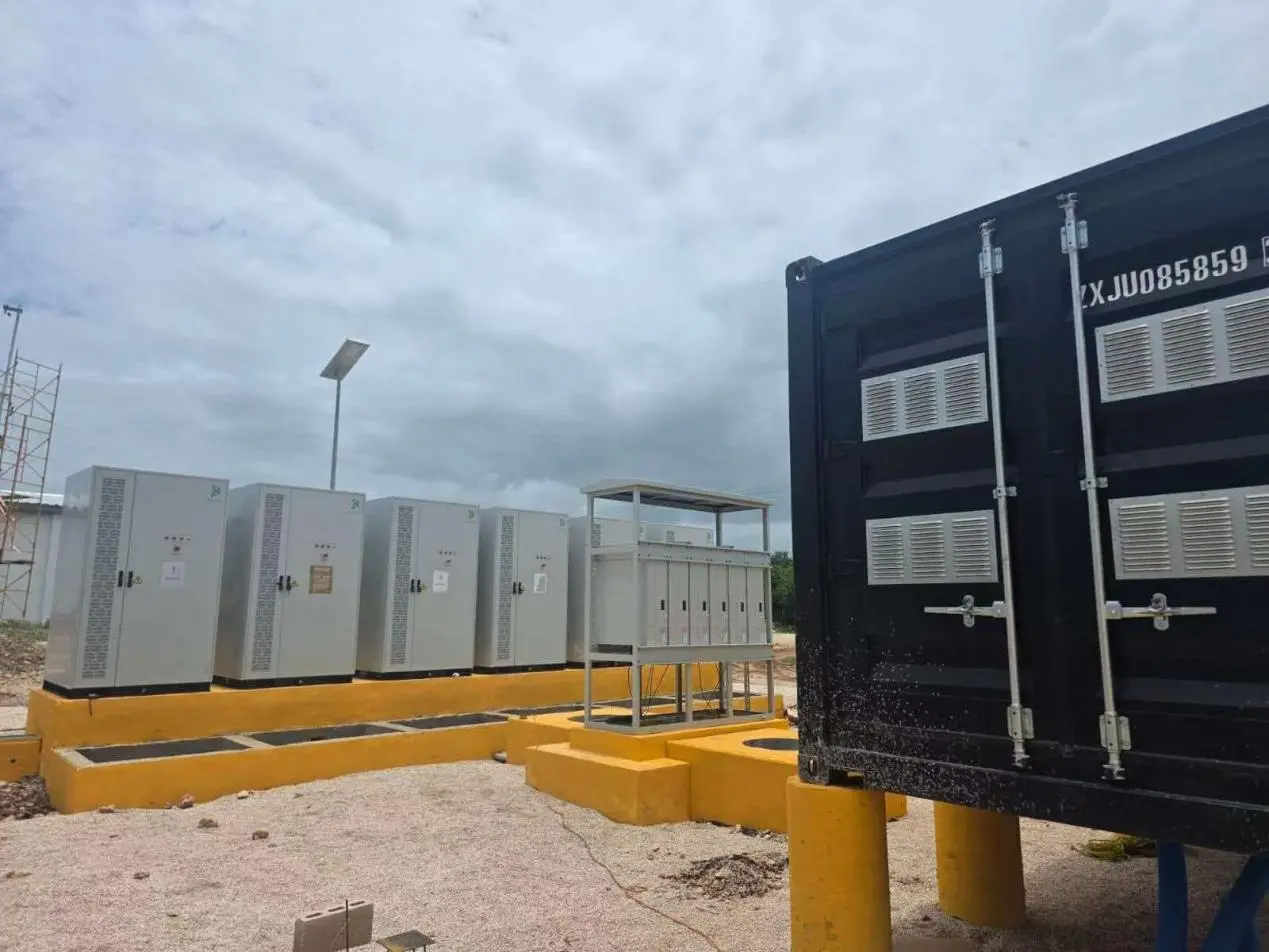

Hình 2 và 3: Trạm biến áp container đến công trường; toàn cảnh khu vực phân phối điện hoàn chỉnh

Trạm biến áp tích hợp container màu đen đã được chuyển đến công trường, tạo thành một hệ thống phân phối điện quang điện hoàn chỉnh cùng với tủ biến tần và tủ tổ hợp gắn phía sau. Cả hai mặt của container đều được trang bị các cửa thông gió chống mưa và tích hợp cấu trúc chống bụi, chống nước giúp tăng cường khả năng tản nhiệt trong môi trường nhiệt độ cao. Thùng chứa được phủ một lớp phủ chịu được thời tiết ngoài trời giúp bảo vệ khỏi bức xạ cực tím và ăn mòn do phun muối, khiến nó thích hợp để hoạt động lâu dài trong điều kiện ngoài trời ở Mexico.

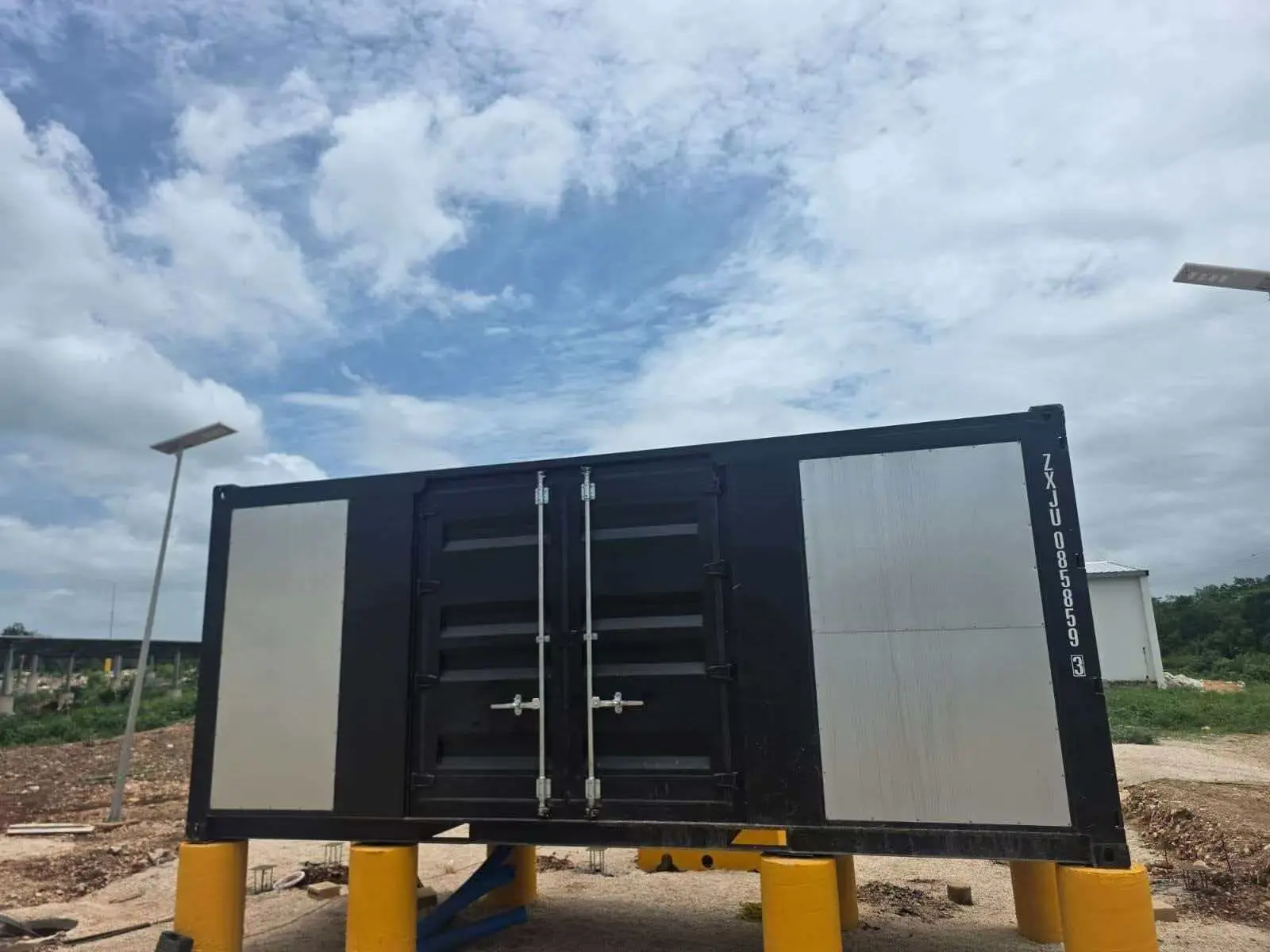

Hình 4: Hộp container biến hình thành hình dáng sản phẩm

Thiết kế đơn vị container được tiêu chuẩn hóa với các kênh truy cập hai cửa và bảng bảo trì bên để bảo trì thiết bị nội bộ dễ dàng; Cấu trúc thông gió ngăn cách đảm bảo tản nhiệt tối ưu đồng thời cung cấp khả năng bảo vệ chống thấm nước và chống bụi, giúp nó phù hợp với các ứng dụng kết nối lưới và tăng cường tập trung trong các nhà máy quang điện quy mô megawatt.

Lợi thế thị trường của dự án

1. Giao hàng tích hợp đúc sẵn: Tất cả các thiết bị đều được lắp ráp sẵn và thử nghiệm tại nhà máy, giúp giảm đáng kể thời gian vận hành và xây dựng tại chỗ ở nước ngoài, rút ​​ngắn chu kỳ phân phối dự án tổng thể và giảm tổng chi phí lao động cho tổng thầu.

2. Toàn bộ chuỗi công nghiệp có khả năng cung cấp toàn diện, với máy biến áp, tủ thiết bị đóng cắt, máy biến dòng, rơle bảo vệ và tủ biến tần, tất cả đều được sản xuất nội bộ theo tiêu chuẩn kỹ thuật thống nhất, đảm bảo mua sắm phụ tùng và bảo trì thiết bị thuận tiện.

3.Được tùy chỉnh cho khí hậu nhiệt đới, giải pháp này đặc biệt tối ưu hóa việc quản lý nhiệt, chống ẩm và cấu trúc chống ăn mòn phù hợp với điều kiện nóng và mưa của Mỹ Latinh, giải quyết hiệu quả các thách thức vận hành phổ biến như ngừng hoạt động thiết bị do nhiệt độ cao và rỉ sét ở các nhà máy điện ngoài trời.

4. Tuân thủ các thông số kỹ thuật của lưới điện địa phương, các thông số tổng thể của nó đáp ứng các tiêu chuẩn điện của Mexico, cho phép các công ty điện lực địa phương phê duyệt kết nối lưới trực tiếp và làm cho nó phù hợp để nhân rộng và triển khai trong các dự án lưu trữ năng lượng quang điện trên khắp Mexico, Trung Mỹ và khu vực Caribe.

Tóm tắt dự án

Dự án trạm biến áp đúc sẵn lưu trữ năng lượng và quang điện tích hợp ở Mexico này sử dụng giải pháp phân phối điện toàn diện, mô-đun được tối ưu hóa đặc biệt cho khí hậu nhiệt đới, nóng và mưa của khu vực, với những cải tiến chuyên biệt về khả năng chống ẩm, tản nhiệt và chống ăn mòn. Bằng cách sử dụng phương pháp xây dựng kết hợp chế tạo sẵn tại nhà máy với lắp đặt nhanh chóng tại chỗ, nó đạt được sự tích hợp toàn chuỗi về đảo ngược quang điện, thu thập và phân phối dòng điện cũng như tăng điện áp cho kết nối lưới. Giải pháp này thể hiện tính tiêu chuẩn hóa cao và đóng vai trò là trường hợp chuẩn cho các nhà máy điện năng lượng tái tạo nhiệt đới ở Mỹ Latinh, phù hợp để quảng cáo cho các khách hàng chìa khóa trao tay về lưu trữ năng lượng và quang điện ở nước ngoài.
