Nhà sản xuất trạm biến áp kiểu Mỹ đáng tin cậy

Khi các nhà quy hoạch đô thị phải đối mặt với tình trạng khan hiếm đất đai và chi phí bất động sản tăng vọt trong cộng đồng dân cư, họ hỏi: cấu hình trạm biến áp nào mang lại diện tích nhỏ nhất mà không ảnh hưởng đến độ tin cậy của mạng lưới phân phối ngoài trời? Lugao Power Co., Ltd. giải quyết vấn đề này bằng các giải pháp Trạm biến áp kiểu Mỹ của chúng tôi, được thiết kế với thiết kế ba ngăn đặc biệt—các phần máy biến áp, điện áp cao và điện áp thấp—có bộ máy biến áp ngâm trong dầu kín hoàn toàn chiếm khoảng 1/3 đến 1/5 thể tích của các thiết bị tương đương kiểu Châu Âu, khiến nó trở thành giải pháp tối ưu cho việc phân phối trong đô thị bị giới hạn về không gian.

Làm thế nào để lựa chọn giữa người Mỹ vàTrạm biến áp kiểu châu Âucho dự án của bạn?

Khi đánh giá các nhà cung cấp Trạm biến áp loại hộp đủ tiêu chuẩn, nhóm mua sắm kỹ thuật thường hỏi: Chúng ta nên chỉ định các tiêu chuẩn thiết kế của Mỹ hay Châu Âu cho mạng lưới phân phối của mình? Câu trả lời phụ thuộc vào diện tích địa điểm có sẵn, ưu tiên lưới điện khu vực và môi trường lắp đặt.

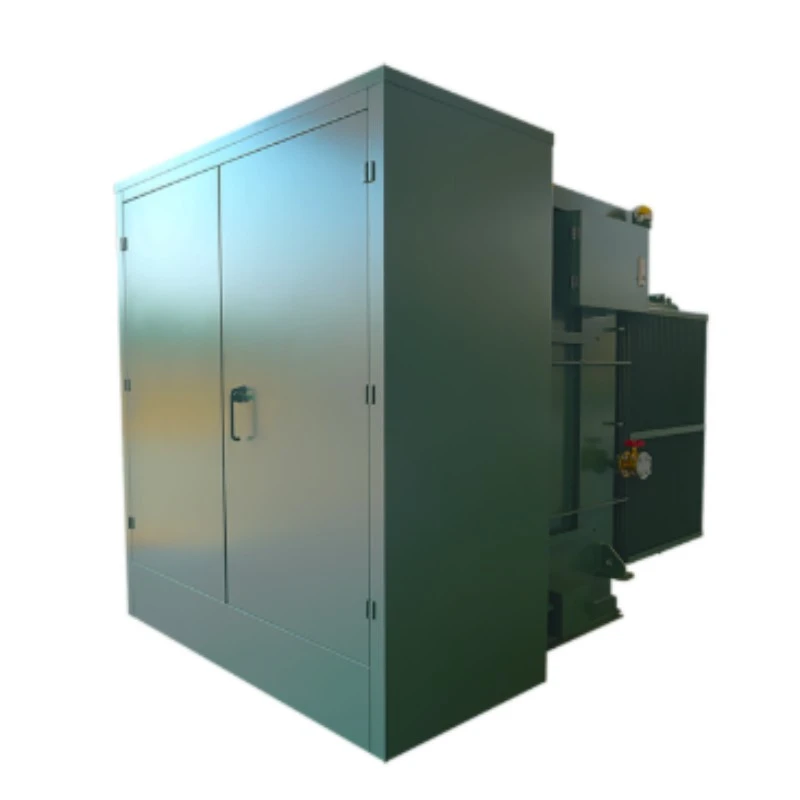

Các trạm biến áp kiểu Mỹ có thiết kế ba ngăn đặc biệt—các phần máy biến áp, điện áp cao và điện áp thấp—với ngăn máy biến áp thường sử dụng một bộ phận ngâm trong dầu được hàn kín hoàn toàn. Thiết kế này nhấn mạnh đến diện tích nhỏ gọn, cung cấp khoảng một phần ba đến một phần năm thể tích của các thiết bị kiểu Châu Âu có công suất tương đương. Khối lượng giảm khiến nó đặc biệt thích hợp cho việc lắp đặt ngoài trời trong cộng đồng dân cư, mạng lưới phân phối đô thị và các sân bãi có không gian hạn chế, nơi chi phí đất đai rất cao.

Không giống như thiết kế theo phòng châu Âu ưu tiên tiếp cận dịch vụ, cấu hình kiểu Mỹ được tối ưu hóa về mật độ. Thiết kế bể kín giúp loại bỏ nhu cầu về hành lang bảo trì mở rộng, cho phép lắp đặt trong các không gian hạn chế như ven đường, lô tiện ích nhỏ hoặc trong các khu dân cư. Hiệu quả về không gian này trực tiếp giúp tiết kiệm đáng kể chi phí thu hồi đất cho các nhà phát triển và các công ty tiện ích.

Lugao đảm bảo tính toàn vẹn điện môi trong vỏ bọc nhỏ gọn như thế nào?

Các trạm biến áp kiểu Mỹ phải chịu được xung sét, quá điện áp chuyển mạch và ứng suất nhiệt liên tục do tải gây ra trong một thể tích giảm đáng kể.LugaoTrạm biến áp kiểu Mỹ được thiết kế với nền tảng điện môi cao được xác nhận thông qua thử nghiệm nghiêm ngặt: chịu được tần số nguồn ở 42 kV trong một phút và chịu được xung sét ở 75 kV ở phía điện áp cao. Các ngưỡng này đáp ứng hoặc vượt cả tiêu chuẩn Mỹ (ANSI/IEEE) và tiêu chuẩn quốc tế, bảo vệ cuộn dây máy biến áp bên trong và các bộ phận thiết bị chuyển mạch khỏi nhiễu loạn lưới điện.



Thiết kế nhỏ gọn đòi hỏi khả năng quản lý nhiệt vượt trội. Nhiệt độ khi đầy tải của chúng tôi tăng lên—khoảng 45,1 K trên cuộn dây điện áp cao và 52,9 K trên cuộn dây điện áp thấp—luôn duy trì trong giới hạn quy định của IEEE. Thiết kế vỏ bọc kết hợp các đường thông gió được tối ưu hóa và các bề mặt tản nhiệt chủ động truyền nhiệt ra khỏi các bộ phận quan trọng, ngăn chặn các điểm nóng cục bộ làm suy giảm lớp cách điện của giấy và đẩy nhanh quá trình lão hóa dầu trong môi trường bể kín.

Những biện pháp bảo vệ kết cấu và môi trường nào được tích hợp?

Tiếp xúc với thời tiết, bụi và các tác động ngẫu nhiên, vỏ trạm biến áp nhỏ gọn đóng vai trò là biện pháp bảo vệ đầu tiên chống lại sự suy thoái môi trường. Các trạm biến áp kiểu Lugao của Mỹ đạt được xếp hạng bảo vệ IP44, mang lại khả năng chống hiệu quả chống lại sự xâm nhập của các hạt rắn và nước bắn, khiến chúng trở nên lý tưởng cho việc lắp đặt ngoài trời tiếp xúc với nhiều yếu tố. Được chế tạo từ thép chống ăn mòn với các phương pháp xử lý bề mặt chống ăn mòn, vỏ chịu được nhiệt độ môi trường khắc nghiệt, độ ẩm cao và bầu không khí ven biển bị ăn mòn, đảm bảo tính toàn vẹn về cấu trúc trong nhiều thập kỷ hoạt động.



Ngăn máy biến áp được bịt kín hoàn toàn cung cấp thêm một lớp bảo vệ môi trường. Không giống như các thiết bị chứa đầy dầu thông thường yêu cầu bình bảo quản và ống thở silica gel, các thiết bị kiểu Mỹ của Lugao có thiết kế kín hoàn toàn giúp ngăn chặn sự xâm nhập của hơi ẩm và quá trình oxy hóa dầu, loại bỏ việc bảo trì liên quan đến việc thay thế ống thở và nạp dầu.

Lugao xác nhận khả năng chịu được mạch ngắn trong thiết kế nhỏ gọn như thế nào?

Mạng lưới phân phối chắc chắn gặp phải dòng điện sự cố. Khả năng của trạm biến áp có thể sống sót sau những sự kiện này mà không bị biến dạng bên trong hoặc hư hỏng thanh cái là không thể thương lượng được. Trạm biến áp loại Lugao của Mỹ được kiểm tra khả năng chịu ngắn mạch—ví dụ định mức bao gồm 20 kA RMS ở phía điện áp cao—với các đợt kiểm tra sau thử nghiệm để xác nhận tính nguyên vẹn của mối nối thanh cái và không biến dạng cấu trúc. Cấu trúc bể nhỏ gọn, cứng chắc thực sự giúp tăng cường độ bền cơ học bằng cách giảm thiểu các nhịp bên trong có thể bị lệch dưới lực điện từ, đảm bảo cho các kỹ sư dự án rằng các trạm biến áp của chúng tôi duy trì sự ổn định của hệ thống trong các điều kiện lỗi khắt khe nhất.

Lugao có thể cung cấp những tùy chọn công suất, điện áp và cấu hình nào?

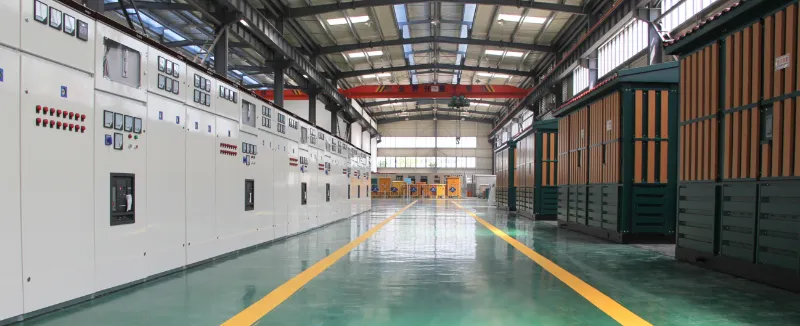

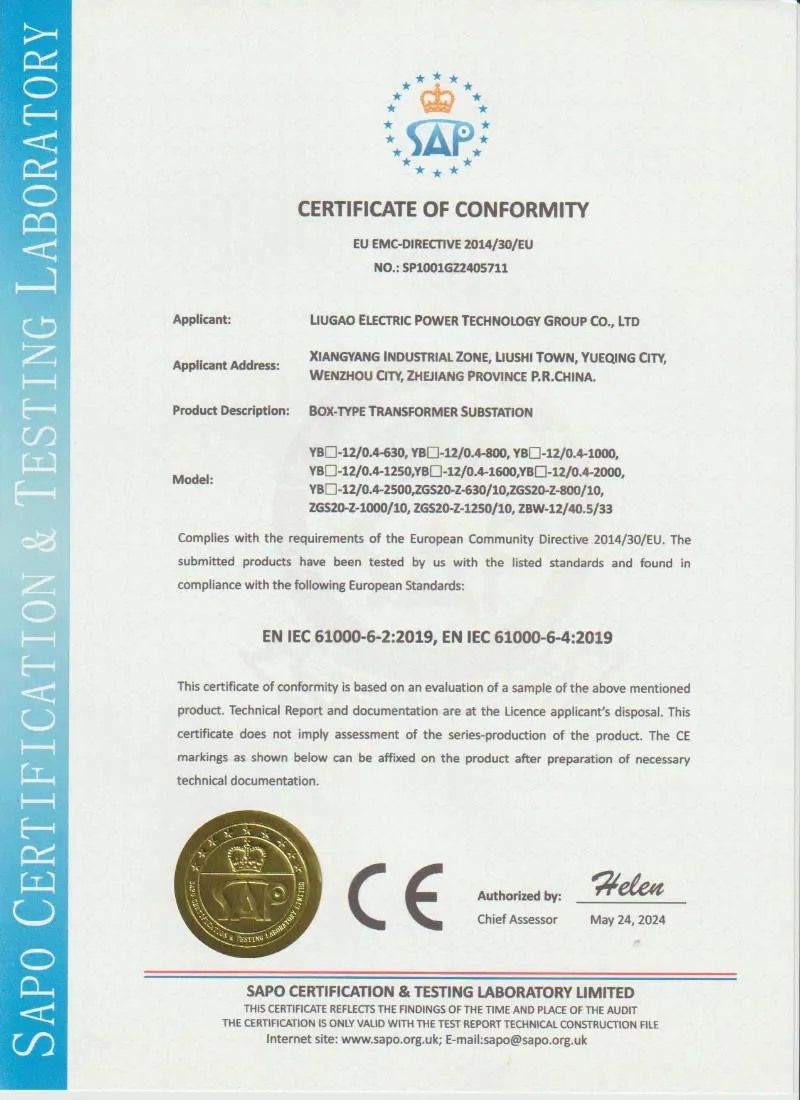

Xưởng sản xuất được chứng nhận ISO9001 và SGS của Lugao, được trang bị dây chuyền lắp ráp chuyên nghiệp và khoang thử nghiệm toàn công suất, sản xuất các Trạm biến áp kiểu Mỹ tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế ANSI, IEEE, GB, CE và CCC, hỗ trợ triển khai plug-and-play trực tiếp mà không cần sửa đổi trang web tốn kém.

Cấp điện áp & dải công suất

Trạm biến áp 30kV / 35kV kiểu Mỹ:Được thiết kế cho các trạm biến áp phân phối tiện ích, hệ thống thu gom trang trại gió và các khu công nghiệp nặng yêu cầu chuyển đổi điện áp trung thế với khả năng chịu ngắn mạch mạnh mẽ và mức phóng điện cục bộ thấp. Có bố cục ba ngăn nhỏ gọn được tối ưu hóa để lắp đặt ngoài trời.
Trạm biến áp hộp thông minh/hộp nhỏ gọn 24kV (20kV)：Được trang bị các mô-đun thông minh ở cả hai bên HV và LV, cho phép điều khiển, cảm biến, báo hiệu và điều chỉnh từ xa cho các ứng dụng tự động hóa lưới điện trạng thái. Thích hợp cho các tòa nhà cao tầng đô thị, nhà ở và cơ sở hạ tầng thành phố.
Trạm biến áp phân phối 11kV/10kV:Lý tưởng cho các khu phức hợp thương mại, cộng đồng dân cư và các dự án điện khí hóa nông thôn. Có thiết kế dạng thùng dạng sóng hoặc tùy chọn máy biến áp loại khô, loại bỏ các yêu cầu bảo trì bộ bảo quản và đảm bảo hoạt động đáng tin cậy trong môi trường ngoài trời khắc nghiệt.

Tùy chọn máy biến áp và thiết bị đóng cắt

Lugao cung cấp các cấu hình nội bộ linh hoạt để phù hợp với yêu cầu cụ thể của dự án:

· Loại máy biến áp: Ngâm dầu hoàn toàn kínCác tùy chọn (S9, S11, S13, SH15) hoặc loại khô (SCB10, SCB11, SCBH15), đáp ứng các ưu tiên về an toàn cháy nổ và môi trường. Thiết kế bể kín giúp loại bỏ nhu cầu bảo quản dầu và bảo dưỡng ống thở.

· Thiết bị chuyển mạch cao áp:Tủ XGN15, HXGN17 hoặc KYN28A có cấu hình công tắc tải hoặc cầu dao chân không, hỗ trợ mạng vòng, thiết bị đầu cuối hoặc chế độ cấp nguồn kép.

· Phân phối điện áp thấp:Thiết bị đóng cắt GGD, GCS hoặc MNS có chức năng bù phản ứng vào, ra và phản kháng, hỗ trợ các cấu trúc kiểu bảng điều khiển hoặc gắn trên tủ.

Làm thế nào để chọn trạm biến áp kiểu Mỹ lý tưởng cho các khu đô thị có không gian hạn chế?

Đối với các trạm biến áp truyền thống có diện tích sàn dồi dào, việc lắp đặt theo kiểu tòa nhà thông thường vẫn khả thi. Tuy nhiên, cộng đồng dân cư đô thị, khu thương mại đông đúc và các công trình lắp đặt ven đường đòi hỏi các giải pháp tối ưu hóa không gian. Các trạm biến áp kiểu Mỹ, với thể tích nhỏ gọn (1/3 đến 1/5 trạm biến áp kiểu châu Âu), đặc biệt phù hợp cho những ứng dụng có chi phí đất đai quá cao. Lugao cung cấp khả năng tối ưu hóa diện tích tùy chỉnh, giảm yêu cầu tổng thể về diện tích mặt đất bằng cách sử dụng thiết bị đóng cắt mật độ cao và thiết kế máy biến áp tích hợp. Dấu chân giảm cho phép lắp đặt trên các lô tiện ích nhỏ, trong các khu dân cư hoặc dọc theo đường mà không làm gián đoạn cơ sở hạ tầng hiện có.

Xem dây chuyền sản xuất của chúng tôiBăng hình

Tận mắt trải nghiệm quá trình sản xuất Trạm biến áp kiểu Mỹ xuất sắc của Lugao:
