Khi rơle bảo vệ không giải quyết được lỗi trong khoảng thời gian quan trọng 0,1 giây, tia hồ quang có thể làm bốc hơi các thanh cái và gây ra tình trạng mất điện thảm khốc ở trạm biến áp. Hoạt động với tư cách là nhà sản xuất Thiết bị đóng cắt chuyên dụng có trụ sở tại Trung Quốc, Lugao Power Co., Ltd. loại bỏ các lỗ hổng phân phối này thông qua các hệ thống thiết bị đóng cắt vỏ kim loại được kiểm tra nghiêm ngặt và được chứng nhận IEC của chúng tôi. Kể từ năm 2016, cơ sở được chứng nhận ISO9001 và SGS của chúng tôi đã cung cấp thiết bị đóng cắt cách điện bằng không khí và cách điện bằng khí để cung cấp cho các tiện ích, nhà thầu EPC và cơ sở công nghiệp các giải pháp điều khiển và bảo vệ, cắm và chạy đáng tin cậy, giảm thời gian vận hành tại chỗ lên tới 50%.
Khi đánh giá các nhà cung cấp Thiết bị đóng cắt đủ tiêu chuẩn, nhóm mua sắm kỹ thuật thường hỏi: Chúng ta có nên chỉ định công nghệ AIS hay GIS cho trạm biến áp của mình không? Câu trả lời phụ thuộc vào diện tích địa điểm sẵn có, điều kiện môi trường và chiến lược bảo trì lâu dài.
Thiết bị đóng cắt cách điện bằng không khí (AIS) có cấu trúc truyền thống, trong suốt với các điểm ngắt kết nối có thể nhìn thấy và các thanh cái có thể tiếp cận. Thiết kế này ưu tiên việc dễ kiểm tra, bảo trì đơn giản và tiết kiệm chi phí. Các giải pháp AIS của Lugao, chẳng hạn như thiết bị đóng cắt bọc kim loại 13,8kV, được thiết kế bằng khung thép chắc chắn, vật liệu cách điện có độ bền cao và thanh cái bằng đồng, đảm bảo vận hành đáng tin cậy trong môi trường trạm biến áp tiêu chuẩn, nơi không gian không bị hạn chế nghiêm trọng.
Ngược lại, Thiết bị đóng cắt cách điện bằng khí (GIS) sử dụng vỏ bọc nhỏ gọn, kín hoàn toàn chứa đầy khí SF6, mang lại độ bền điện môi vượt trội trong một phần nhỏ diện tích. Thiết kế này lý tưởng cho các trạm biến áp ngầm đô thị, các tòa nhà cao tầng và khu công nghiệp có diện tích đất hạn chế.
|
Kiểu thiết kế
|
Phương tiện cách nhiệt
|
Dấu chân
|
Ứng dụng điển hình
|
|
Cách nhiệt bằng không khí (AIS)
|
Không khí / Chân không
|
Dấu chân lớn hơn
|
Trạm biến áp tiện ích, nhà máy công nghiệp, dự án thương mại có không gian rộng rãi
|
|
Cách nhiệt bằng khí (GIS)
|
Khí SF6
|
Nhỏ gọn (nhỏ hơn tới 70%)
|
Trạm biến áp đô thị, lắp đặt trong nhà, môi trường khắc nghiệt, địa điểm có không gian hạn chế
|
Cả hai thiết kế đều có chung những ưu điểm cốt lõi---thử nghiệm trước tại nhà máy, xây dựng theo mô-đun và triển khai nhanh chóng---nhưng lựa chọn cuối cùng vẫn phù hợp với các tiêu chuẩn lưới điện địa phương, diện tích địa điểm sẵn có và yêu cầu tiếp cận bảo trì của bạn. Lugao cung cấp cả hai cấu hình với khả năng tùy chỉnh đầy đủ, đảm bảo tích hợp liền mạch bất kể thông số kỹ thuật của dự án khu vực.
Lugao xác nhận tính toàn vẹn điện môi và khả năng chịu được mạch ngắn như thế nào?
Thiết bị đóng cắt phải chịu được xung sét, quá điện áp chuyển mạch và lực điện từ cực lớn được tạo ra khi xảy ra sự cố lưới điện. Hệ thống Thiết bị đóng cắt Lugao được thiết kế với nền tảng điện môi cao được xác nhận thông qua thử nghiệm nghiêm ngặt: chịu được tần số nguồn ở 42 kV trong một phút và chịu được xung sét ở 75 kV ở phía điện áp cao, đáp ứng hoặc vượt tiêu chuẩn IEC 62271-1.
Khả năng chịu được ngắn mạch là không thể thương lượng. Thiết bị đóng cắt của chúng tôi đã được kiểm tra xếp hạng chịu được ngắn mạch, với các ví dụ bao gồm RMS 20 kA đến 40 kA ở phía điện áp cao. Kiểm tra sau thử nghiệm xác nhận tính toàn vẹn của khớp thanh cái và biến dạng cấu trúc bằng không, đảm bảo cho các kỹ sư dự án về độ ổn định của hệ thống trong các điều kiện lỗi khắt khe nhất.
Những biện pháp bảo vệ công trình và thích ứng môi trường nào được tích hợp?
Tiếp xúc với thời tiết, bụi và các tác động ngẫu nhiên, vỏ thiết bị đóng cắt là biện pháp bảo vệ đầu tiên chống lại sự suy thoái môi trường. Thiết bị đóng cắt Lugao đạt được xếp hạng bảo vệ IP4X cho dàn lạnh và xếp hạng cao hơn khi lắp đặt ngoài trời, mang lại khả năng chống lại sự xâm nhập của hạt rắn và nước bắn hiệu quả. Được chế tạo từ thép chống ăn mòn với phương pháp xử lý bề mặt chống ăn mòn (độ dày ≥2mm đối với các bộ phận quan trọng), vỏ chịu được nhiệt độ môi trường khắc nghiệt, độ ẩm cao và bầu không khí ven biển ăn mòn, đảm bảo tính toàn vẹn của cấu trúc trong nhiều thập kỷ hoạt động.
Lugao có thể cung cấp cấu hình, loại điện áp và công suất nào?

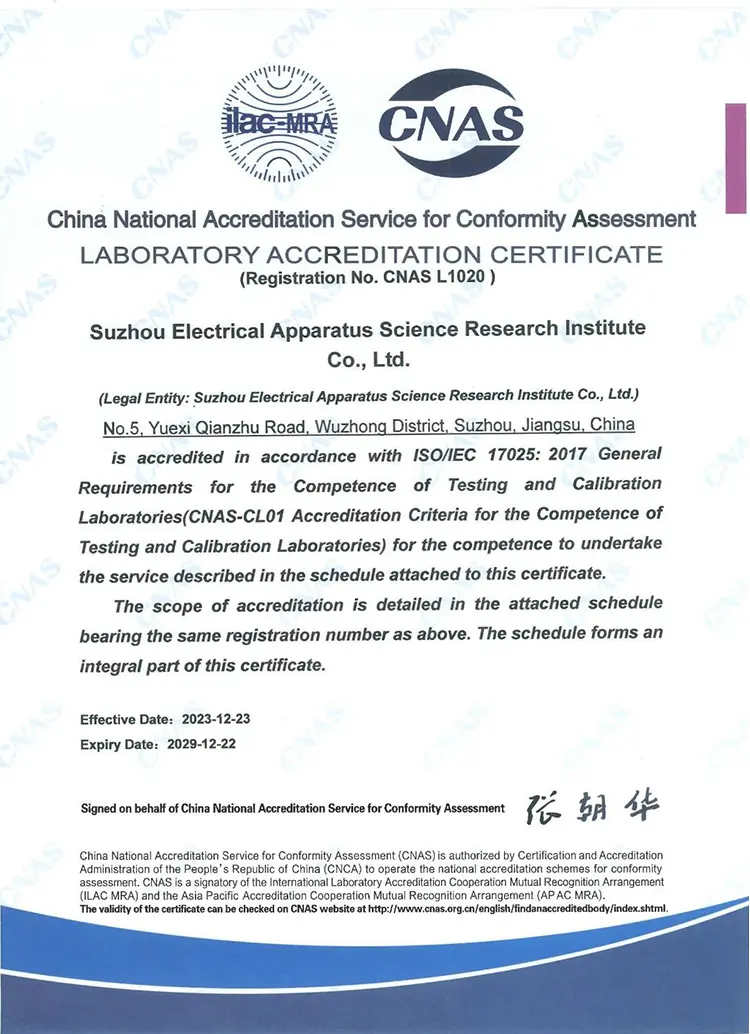

Xưởng sản xuất được chứng nhận ISO9001 và SGS của Lugao, được trang bị dây chuyền lắp ráp chuyên nghiệp và khoang thử nghiệm công suất tối đa, sản xuất hệ thống Thiết bị chuyển mạch theo đúng tiêu chuẩn quốc tế IEC, GB, CE và CCC, hỗ trợ triển khai cắm và chạy trực tiếp mà không cần sửa đổi trang web tốn kém.
Cấp điện áp & dải công suất:
· Thiết bị đóng cắt MV HV 33kV / 40,5kV:Được thiết kế cho các trạm biến áp tiện ích, hệ thống thu gom trang trại gió và các khu công nghiệp nặng yêu cầu khả năng chịu ngắn mạch mạnh mẽ và mức phóng điện cục bộ thấp. Có sẵn dưới dạng cấu hình GIS hoặc cách nhiệt bằng không khí KYN61-40.5.
· Thiết bị đóng cắt trung thế 24kV/13,8kV:Được trang bị các mô-đun thông minh cho phép điều khiển, cảm biến và bảo vệ từ xa cho các ứng dụng tự động hóa lưới điện trạng thái. Thích hợp cho các tòa nhà cao tầng đô thị, cộng đồng dân cư và cơ sở hạ tầng thành phố.
· Thiết bị đóng cắt phân phối 11kV/12kV:Lý tưởng cho các khu phức hợp thương mại, cộng đồng dân cư và các dự án điện khí hóa nông thôn. Có thiết kế cố định hoặc có thể vẽ được với các tùy chọn ngắt mạch chân không.
Tùy chọn thiết bị đóng cắt và linh kiện:
Lugao cung cấp các cấu hình nội bộ linh hoạt để phù hợp với yêu cầu cụ thể của dự án:
· Loại cầu dao:Máy cắt chân không (VCB) dành cho các ứng dụng điện áp trung bình, mang lại khả năng dập hồ quang vượt trội và tuổi thọ dài hơn so với các loại khác. Bộ ngắt mạch SF6 có sẵn cho các ứng dụng điện áp cao hơn đòi hỏi khả năng ngắt mạnh mẽ.
· Các loại tủ điện chuyển mạch:Tủ XGN15, HXGN17 hoặc KYN28A có thiết kế cố định hoặc kéo được, hỗ trợ các chế độ mạng vòng, thiết bị đầu cuối hoặc nguồn điện kép.

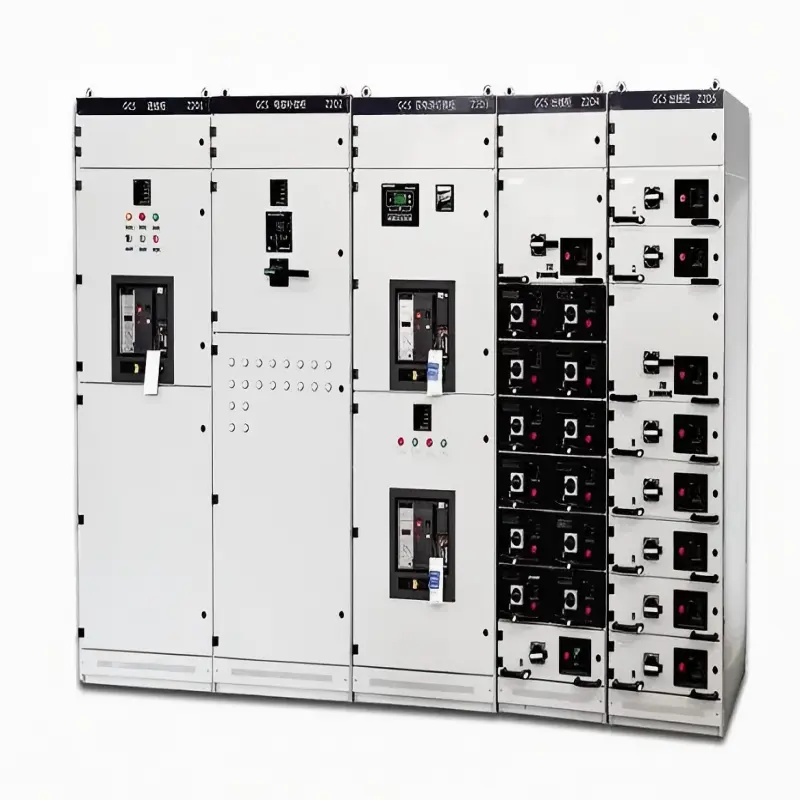

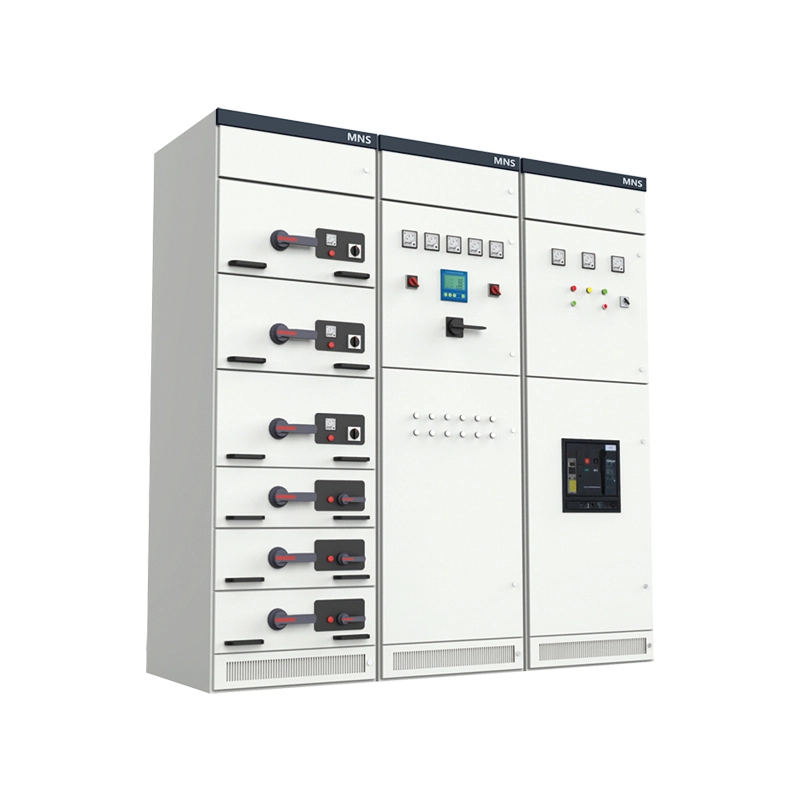

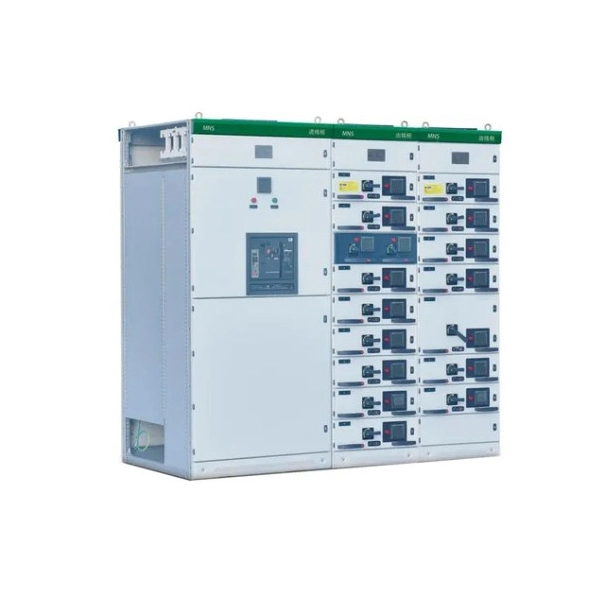

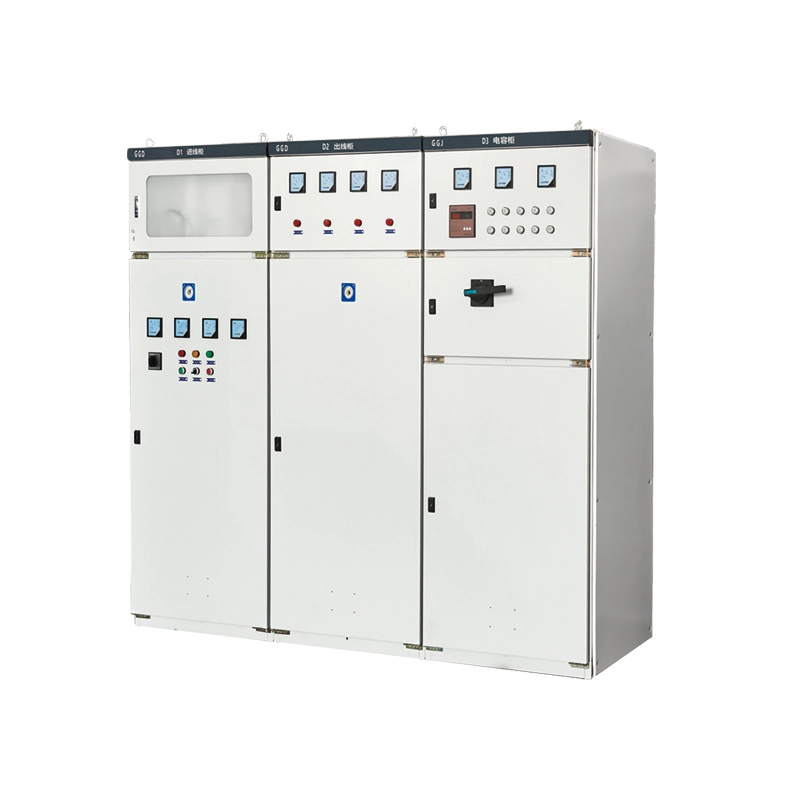

· Phân phối điện áp thấp:GGD, GCS, hoặcThiết bị đóng cắt MNSvới các chức năng bù vào, ra và phản kháng, hỗ trợ các cấu trúc dạng bảng hoặc gắn trên tủ.
Làm cách nào để chọn cấu hình thiết bị đóng cắt lý tưởng cho các khu đô thị có không gian hạn chế?
Đối với các trạm biến áp truyền thống có diện tích sàn dồi dào, việc lắp đặt AIS thông thường vẫn khả thi. Tuy nhiên, các trạm biến áp ngầm đô thị, hệ thống GIS nhỏ gọn và các khu thương mại đông đúc đòi hỏi các giải pháp tối ưu hóa không gian. Lugao cung cấp khả năng tối ưu hóa diện tích tùy chỉnh, giảm yêu cầu tổng thể về diện tích mặt đất bằng cách sử dụng thiết bị đóng cắt mật độ cao và thiết kế tích hợp. Các giải pháp GIS, với khối lượng nhỏ gọn, đặc biệt phù hợp cho việc phân bổ ở đô thị, nơi có chi phí đất đai rất cao. Các thiết bị AIS tuy lớn hơn nhưng vẫn cung cấp khả năng truy cập dịch vụ vượt trội cho các ứng dụng công nghiệp nơi tần suất bảo trì cao hơn.
Xem dây chuyền sản xuất của chúng tôiBăng hình
Trải nghiệm trực tiếp sự xuất sắc trong sản xuất Thiết bị đóng cắt của Lugao:
