Trạm biến áp kiểu hộp hiệu suất cao để phân phối điện đáng tin cậy

Sự khan hiếm đất đô thị, chu kỳ xây dựng tại chỗ kéo dài và nhu cầu ngày càng tăng đối với mạng lưới điện phân tán thường làm phức tạp việc triển khai trạm biến áp truyền thống. Hoạt động với tư cách là nhà sản xuất Trạm biến áp kiểu hộp chuyên dụng có trụ sở tại Trung Quốc, Lugao Power Co., Ltd. loại bỏ các tắc nghẽn dự án này thông qua các trạm biến áp tích hợp đầy đủ, được lắp ráp tại nhà máy của chúng tôi, kết hợp thiết bị đóng cắt trung thế, máy biến áp điện và phân phối điện áp thấp vào một vỏ bọc nhỏ gọn duy nhất. Kể từ năm 2016, cơ sở được chứng nhận ISO9001 và SGS của chúng tôi đã cung cấp các trạm biến áp mạnh mẽ kiểu Mỹ và Châu Âu giúp giảm thời gian lắp đặt tới 60%, cung cấp cho các tiện ích, nhà thầu EPC và cơ sở công nghiệp giải pháp phân phối điện cắm và chạy đáng tin cậy, sẵn sàng phục vụ ngay lập tức.

Làm thế nào để lựa chọn giữa các trạm biến áp kiểu Mỹ và châu Âu cho dự án của bạn?

Khi đánh giá các nhà cung cấp Trạm biến áp loại hộp đủ tiêu chuẩn, nhóm mua sắm kỹ thuật thường hỏi: Chúng ta nên chỉ định các tiêu chuẩn thiết kế của Mỹ hay Châu Âu cho mạng lưới phân phối của mình? Câu trả lời phụ thuộc vào bối cảnh ứng dụng và ưu tiên lưới điện khu vực.

Các trạm biến áp kiểu Mỹ có thiết kế ba ngăn đặc biệt—các phần máy biến áp, điện áp cao và điện áp thấp—với ngăn máy biến áp thường sử dụng một bộ phận ngâm trong dầu được hàn kín hoàn toàn. Thiết kế này nhấn mạnh đến diện tích nhỏ gọn, cung cấp khoảng một phần ba đến một phần năm khối lượng của các thiết bị kiểu Châu Âu có công suất tương đương, khiến nó đặc biệt thích hợp cho việc lắp đặt ngoài trời trong cộng đồng dân cư và mạng lưới phân phối đô thị với quỹ đất hạn chế.

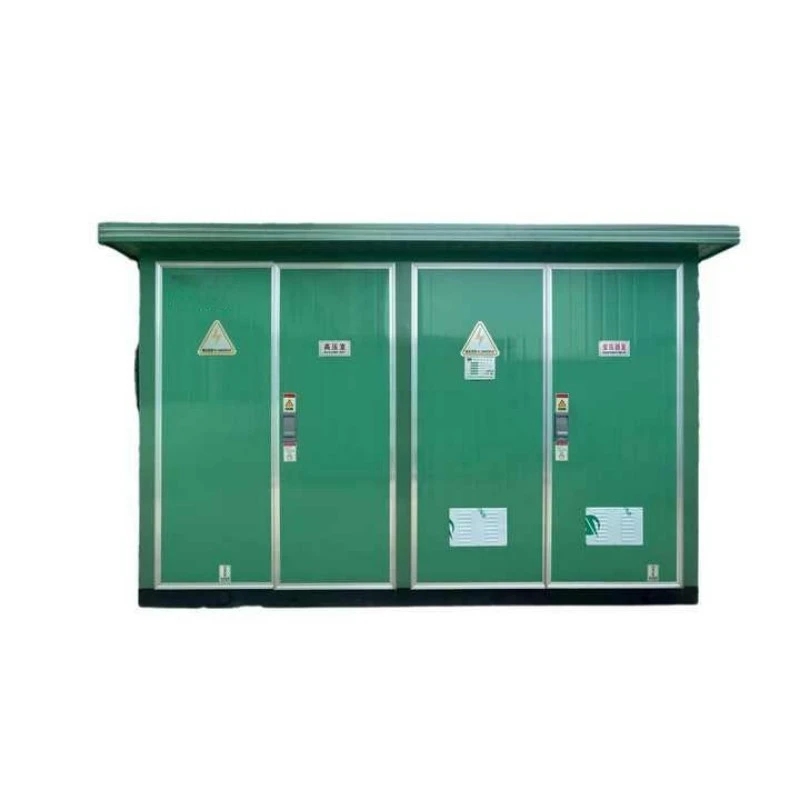

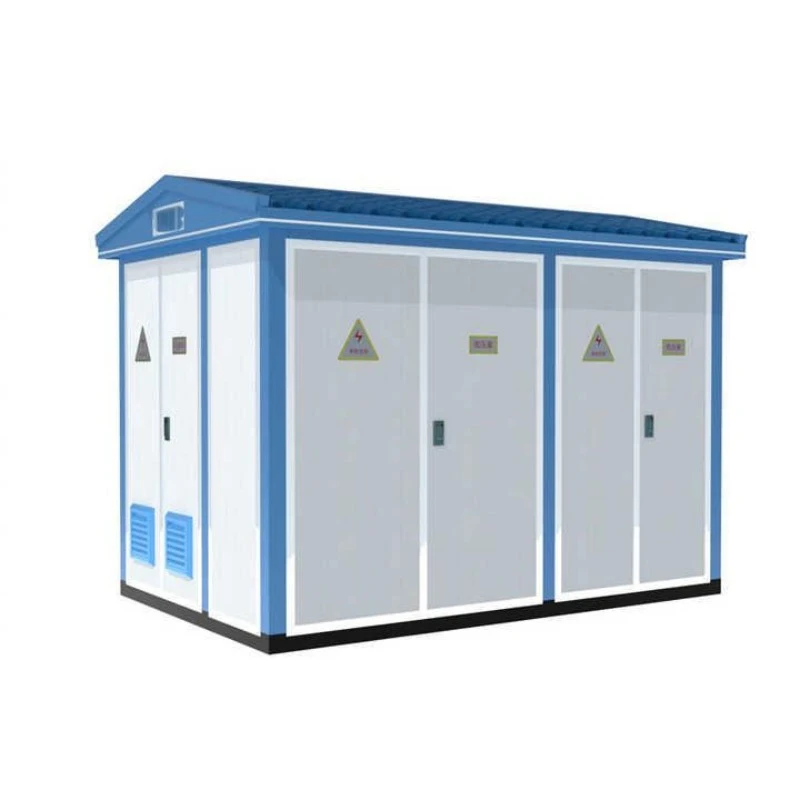

Ngược lại, các trạm biến áp kiểu Châu Âu áp dụng cấu hình theo mô-đun, theo phòng nhiều hơn với các thiết bị đóng cắt điện áp cao, máy biến áp và ngăn điện áp thấp riêng biệt trong một vỏ duy nhất. Thiết kế này ưu tiên khả năng bảo trì và tính linh hoạt, phù hợp với cả máy biến áp loại khô và loại ngâm trong dầu, đồng thời được áp dụng rộng rãi trong các khu công nghiệp, tổ hợp thương mại và các dự án cơ sở hạ tầng đô thị trên khắp các khu vực đạt tiêu chuẩn IEC.

Cả hai thiết kế đều có chung những ưu điểm cốt lõi—thử nghiệm trước tại nhà máy, công trình dân dụng tối thiểu và triển khai nhanh chóng—nhưng lựa chọn cuối cùng vẫn phù hợp với tiêu chuẩn lưới điện địa phương, diện tích địa điểm có sẵn và các ưu tiên bảo trì của bạn.Lugaocung cấp cả hai cấu hình với khả năng tùy chỉnh đầy đủ, đảm bảo tích hợp liền mạch bất kể yêu cầu của khu vực.

Lugao đảm bảo tính toàn vẹn điện môi và tuổi thọ nhiệt như thế nào?

Trạm biến áp kiểu hộp phải chịu được xung sét, quá điện áp chuyển mạch và ứng suất nhiệt liên tục do tải gây ra. Trạm biến áp kiểu hộp Lugao được thiết kế với nền tảng điện môi cao được xác nhận thông qua thử nghiệm nghiêm ngặt: chịu được tần số nguồn ở 42 kV trong một phút và chịu được xung sét ở 75 kV ở phía điện áp cao. Các ngưỡng này đáp ứng hoặc vượt quá cả yêu cầu của trạm biến áp kiểu Mỹ và châu Âu, bảo vệ cuộn dây máy biến áp bên trong và các bộ phận thiết bị chuyển mạch khỏi nhiễu loạn lưới điện.

Quản lý nhiệt ảnh hưởng trực tiếp đến tuổi thọ cách điện của máy biến áp. Nhiệt độ khi đầy tải của chúng tôi tăng lên—khoảng 45,1 K trên cuộn dây điện áp cao và 52,9 K trên cuộn dây điện áp thấp—luôn duy trì trong giới hạn quy định của IEC và IEEE. Thiết kế vỏ bao gồm các đường thông gió được tối ưu hóa và các bề mặt tản nhiệt chủ động truyền nhiệt ra khỏi các bộ phận quan trọng, ngăn ngừa các điểm nóng cục bộ làm suy giảm lớp cách điện của giấy và đẩy nhanh quá trình lão hóa dầu. Khả năng phục hồi nhiệt này giúp giảm chi phí vòng đời và giảm tần suất bảo trì cho khoản đầu tư Máy biến áp điện của bạn.

Những biện pháp bảo vệ kết cấu và môi trường nào được tích hợp?

Tiếp xúc với thời tiết, bụi và các tác động ngẫu nhiên, vỏ trạm biến áp đóng vai trò là lớp bảo vệ đầu tiên chống lại sự suy thoái môi trường. Các trạm biến áp Lugao đạt được xếp hạng bảo vệ IP44, cung cấp khả năng chống lại sự xâm nhập của hạt rắn và nước bắn hiệu quả, phù hợp cho cả việc lắp đặt kiểu Mỹ ngoài trời và cấu hình kiểu Châu Âu tích hợp trong tòa nhà. Được chế tạo từ thép chống ăn mòn với các phương pháp xử lý bề mặt chống ăn mòn, vỏ chịu được nhiệt độ môi trường khắc nghiệt, độ ẩm cao và bầu không khí ven biển bị ăn mòn, đảm bảo tính toàn vẹn về cấu trúc trong nhiều thập kỷ hoạt động.

Lugao xác nhận khả năng chịu được mạch ngắn như thế nào?

Mạng lưới phân phối chắc chắn gặp phải dòng điện sự cố. Khả năng của trạm biến áp có thể sống sót sau những sự kiện này mà không bị biến dạng bên trong hoặc hư hỏng thanh cái là không thể thương lượng được. Trạm biến áp kiểu hộp Lugao được kiểm tra khả năng chịu ngắn mạch—ví dụ định mức bao gồm 20 kA RMS ở phía điện áp cao—với các đợt kiểm tra sau thử nghiệm nhằm xác nhận tính nguyên vẹn của mối nối thanh cái và không biến dạng cấu trúc. Độ bền cơ học đã được xác nhận này đảm bảo cho các kỹ sư dự án rằng các trạm biến áp của chúng tôi duy trì sự ổn định của hệ thống trong các điều kiện lỗi khắt khe nhất.

Lugao có thể cung cấp cấu hình công suất, điện áp và làm mát nào?

Xưởng sản xuất được chứng nhận ISO9001 và SGS của Lugao, được trang bị dây chuyền lắp ráp chuyên nghiệp và khoang thử nghiệm toàn bộ công suất, sản xuất Trạm biến áp kiểu hộp tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế IEC, GB, CE và CCC, hỗ trợ triển khai plug-and-play trực tiếp mà không cần sửa đổi trang web tốn kém.

Cấp điện áp & dải công suất

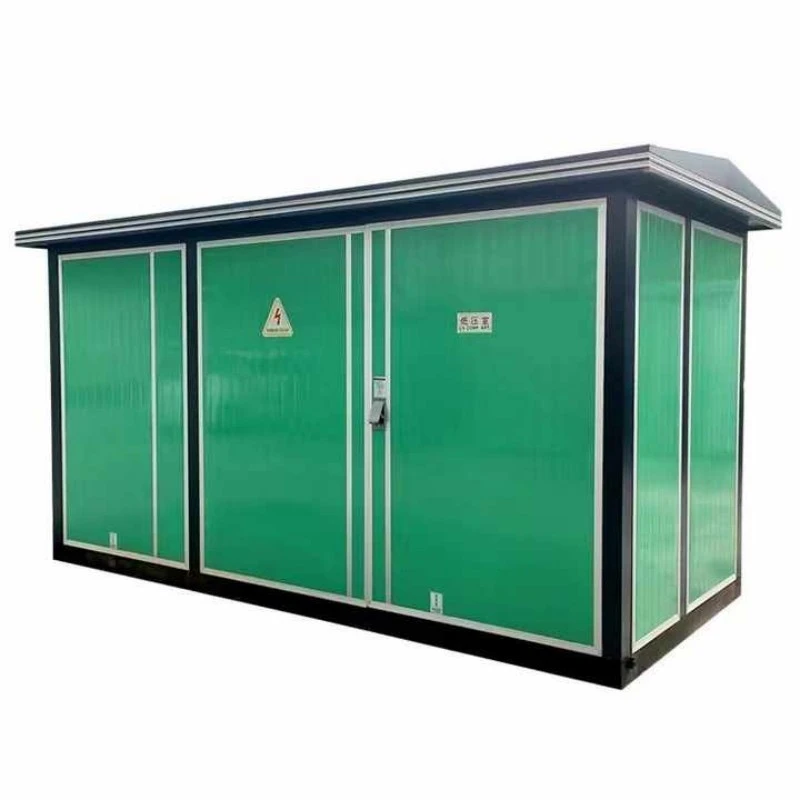

Trạm biến áp 30kV/35kV kiểu Mỹ & Châu Âu:Được thiết kế cho các trạm biến áp phân phối tiện ích, hệ thống thu gom trang trại gió và các khu công nghiệp nặng yêu cầu chuyển đổi điện áp trung thế với khả năng chịu ngắn mạch mạnh mẽ và mức phóng điện cục bộ thấp.

Trạm biến áp hộp thông minh/hộp nhỏ gọn 24kV (20kV):Được trang bị các mô-đun thông minh ở cả hai phía HV và LV, cho phép điều khiển, cảm biến, báo hiệu và điều chỉnh từ xa cho các ứng dụng tự động hóa lưới điện trạng thái. Thích hợp cho các tòa nhà cao tầng đô thị, nhà ở và cơ sở hạ tầng thành phố.

Trạm biến áp phân phối 11kV/10kV:Lý tưởng cho các khu phức hợp thương mại, cộng đồng dân cư và các dự án điện khí hóa nông thôn. Có thiết kế dạng thùng dạng sóng hoặc tùy chọn máy biến áp loại khô, loại bỏ các yêu cầu bảo trì bộ bảo quản và đảm bảo hoạt động đáng tin cậy trong môi trường ngoài trời khắc nghiệt.

Tùy chọn máy biến áp và thiết bị đóng cắt

Lugao cung cấp các cấu hình nội bộ linh hoạt để phù hợp với yêu cầu cụ thể của dự án:

Loại máy biến áp: Ngâm dầu hoàn toàn kínCác tùy chọn (S9, S11, S13, SH15) hoặc loại khô (SCB10, SCB11, SCBH15), đáp ứng các ưu tiên về an toàn cháy nổ và môi trường.

Thiết bị chuyển mạch cao áp:Tủ XGN15, HXGN17 hoặc KYN28A có cấu hình công tắc tải hoặc cầu dao chân không, hỗ trợ mạng vòng, thiết bị đầu cuối hoặc chế độ cấp nguồn kép.

Phân phối điện áp thấp:GGD, GCS, hoặcThiết bị đóng cắt MNSvới các chức năng bù đầu vào, đầu ra và phản ứng, hỗ trợ các cấu trúc dạng bảng hoặc gắn trên tủ.

Làm thế nào để chọn trạm biến áp kiểu hộp lý tưởng cho các khu đô thị có không gian hạn chế?

Đối với các trạm biến áp truyền thống có diện tích sàn dồi dào, việc lắp đặt theo kiểu tòa nhà thông thường vẫn khả thi. Tuy nhiên, các trạm biến áp ngầm đô thị, hệ thống GIS nhỏ gọn và các khu thương mại đông đúc đòi hỏi các giải pháp tối ưu hóa không gian. Lugao cung cấp khả năng tối ưu hóa diện tích tùy chỉnh, giảm yêu cầu tổng thể về diện tích mặt đất bằng cách sử dụng thiết bị đóng cắt mật độ cao và thiết kế máy biến áp tích hợp. Các trạm biến áp kiểu Mỹ, với dung tích nhỏ gọn, đặc biệt thích hợp cho việc phân phối trong cộng đồng dân cư nơi giá đất đai rất cao. Các thiết bị kiểu Châu Âu tuy lớn hơn nhưng cung cấp khả năng tiếp cận dịch vụ ưu việt cho các ứng dụng công nghiệp nơi tần suất bảo trì cao hơn.
