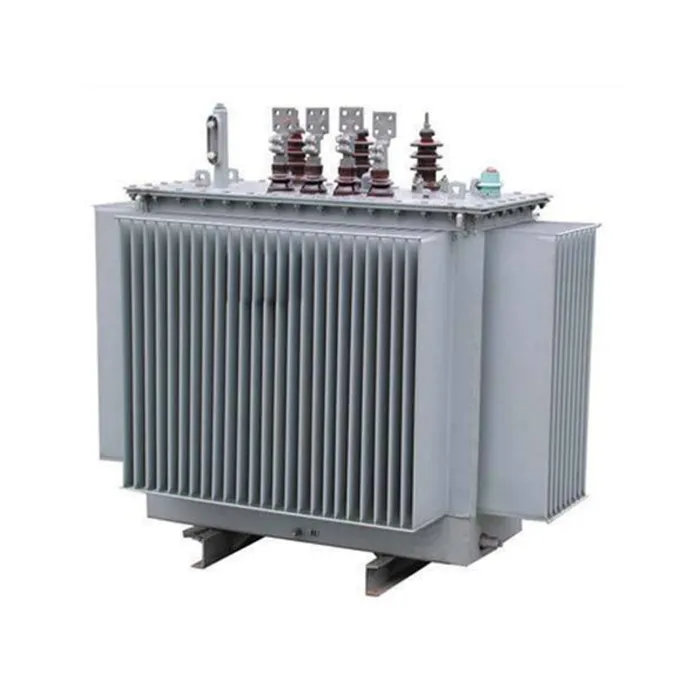

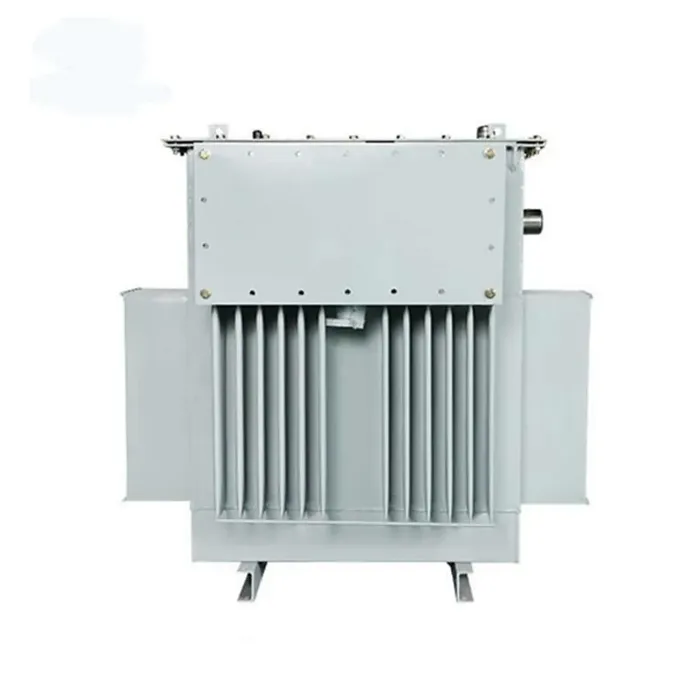

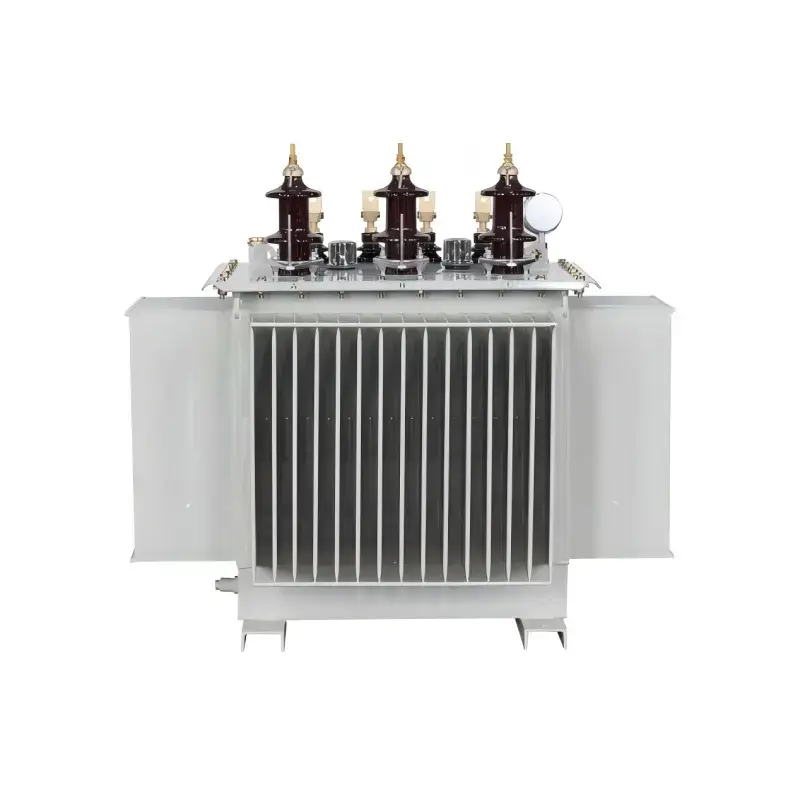

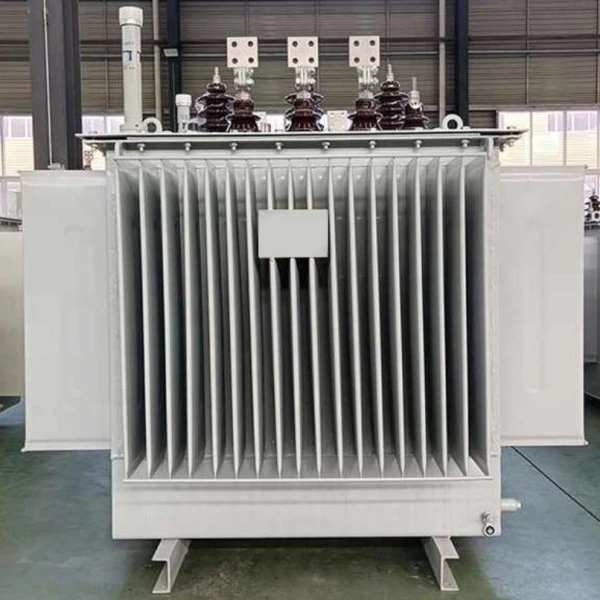

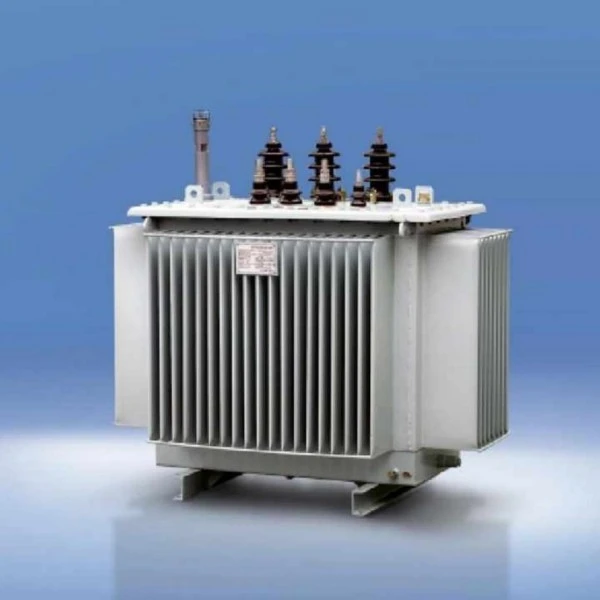

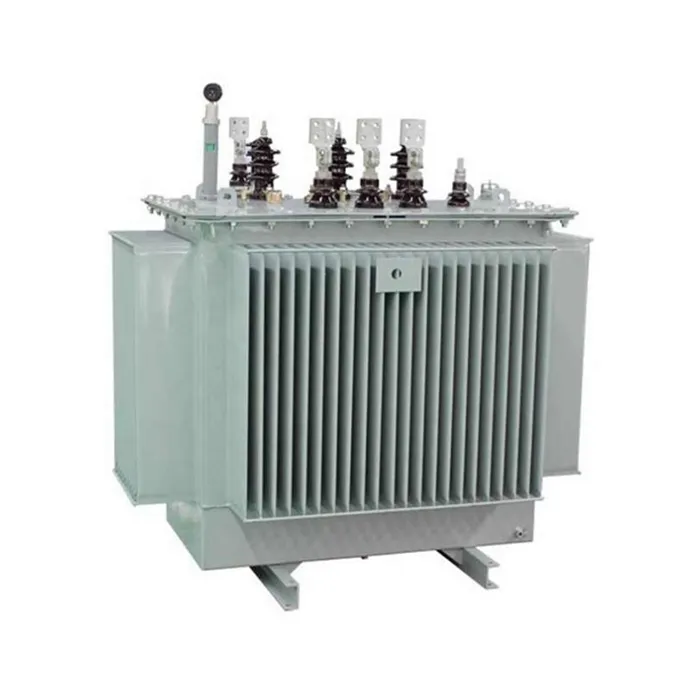

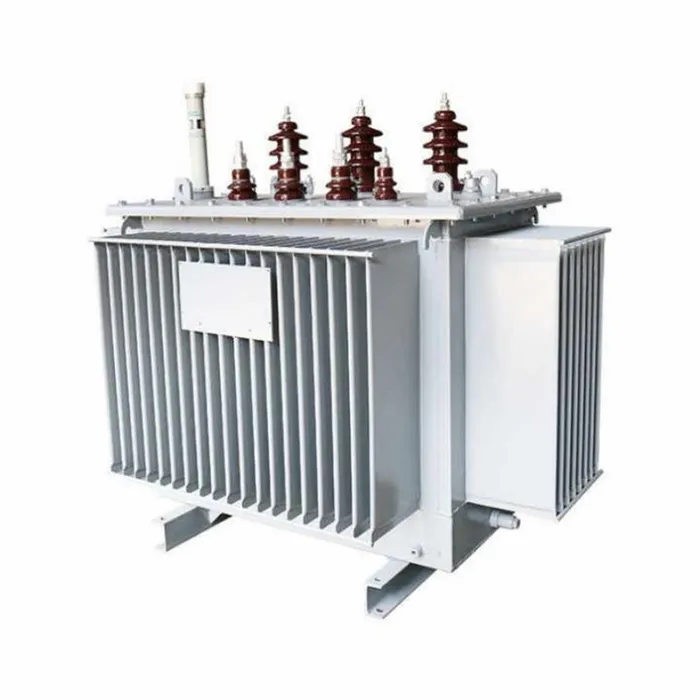

Máy biến áp hạ thế chạy dầu ba pha S9

Máy biến áp điện áp thấp ba pha chạy bằng dầu S9 của công ty chúng tôi là một thiết bị điện có độ tin cậy cao được thiết kế đặc biệt cho các hệ thống phân phối điện hạ áp. Mua sản phẩm này sẽ cung cấp cho bạn một máy biến áp chất lượng cao kết hợp hiệu suất ổn định với hiệu quả chi phí, được áp dụng rộng rãi trong các nhà máy công nghiệp, tòa nhà thương mại và các kịch bản phân phối điện dân dụng. Sản phẩm này sử dụng tấm thép silicon cán nguội chất lượng cao và cuộn dây đồng có độ tinh khiết cao. Cấu trúc lõi được tối ưu hóa của nó giúp giảm hiện tượng trễ và tổn thất dòng điện xoáy một cách hiệu quả, đảm bảo hoạt động ổn định và đáng tin cậy trong thời gian dài. Hệ thống làm mát cách điện ngâm trong dầu mang lại khả năng tản nhiệt và quá tải tuyệt vời, duy trì điện áp đầu ra ổn định ngay cả trong điều kiện điện áp dao động hoặc thay đổi tải đáng kể. Cấu trúc kín hoàn toàn cách ly hiệu quả độ ẩm và tạp chất bên ngoài, kéo dài tuổi thọ thiết bị và giảm tần suất bảo trì.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Tính năng sản phẩm

Năng lượng hiệu quả và tổn thất thấp:So với dòng S7 trước đây, máy biến áp S9 có mức giảm tổn thất không tải trung bình khoảng 10%, giảm tổn thất khi tải khoảng 22% và dòng điện không tải thậm chí còn giảm đáng kể hơn gần 46%. Vào thời điểm đó, đây là sản phẩm tiết kiệm năng lượng được quảng bá trên toàn quốc.

Thiết kế kết cấu đáng tin cậy:

Cốt lõi:Máy biến áp ngâm dầu S9 được làm từ thép silic định hướng dạng hạt cán nguội chất lượng cao, sử dụng cấu trúc lõi khớp nối ba bước nghiêng hoàn toàn, giúp giảm tổn thất và tiếng ồn một cách hiệu quả.

Cuộn dây:Cuộn dây điện áp cao sử dụng cấu trúc hình trụ nhiều lớp, trong khi cuộn dây điện áp thấp sử dụng cấu trúc hình trụ hoặc xoắn ốc cải tiến với các ống dẫn dầu dọc, tăng cường khả năng tản nhiệt và độ bền cơ học.

Quá trình buộc chặt:Tất cả các ốc vít đều sử dụng đai ốc chống nới lỏng tự khóa và cấu trúc định vị lõi được bổ sung để đảm bảo sự ổn định trong quá trình vận chuyển và vận hành lâu dài, loại bỏ nhu cầu kiểm tra lõi và bảo trì nâng.

Cấu trúc kín hoàn toàn (Dòng S9-M):Bể biến áp phân phối S9 được thiết kế dạng tấm tôn có chức năng thở để bù cho sự thay đổi thể tích dầu, loại bỏ bộ phận bảo quản truyền thống. Cấu trúc kín hoàn toàn này cách ly hoàn toàn dầu biến áp khỏi không khí bên ngoài, ngăn chặn hiệu quả sự xâm nhập của oxy và hơi ẩm, do đó làm chậm quá trình lão hóa của dầu cách điện.

Bảo vệ an toàn toàn diện: Máy biến áp hạ thế chạy dầu ba pha S9được trang bị các bộ phận như van giảm áp, đồng hồ đo nhiệt kế, rơ le khí giúp giải phóng áp suất kịp thời khi áp suất bên trong quá cao, đảm bảo thiết bị vận hành an toàn.

Ưu điểm của tính năng

Giảm đáng kể chi phí vận hành:Ưu điểm cốt lõi nằm ở hiệu quả sử dụng năng lượng. So với dòng S7, chi phí vận hành của sản phẩm S9 giảm khoảng 19%, giúp tiết kiệm điện đáng kể khi vận hành lâu dài.

Độ tin cậy hoạt động cao:Với sự hỗ trợ cuối cuộn dây được cải tiến, cấu trúc cách điện mới và thiết kế chống đoản mạch, khả năng chịu được sự cố ngắn mạch đột ngột của nó được tăng cường đáng kể. Nó đã vượt qua các cuộc thử nghiệm ngắn mạch đột ngột tại một trung tâm thử nghiệm được công nhận trên toàn quốc, đảm bảo hoạt động ổn định ngay cả trong những điều kiện bất lợi như biến động lưới điện.

Chi phí bảo trì cực thấp:Cấu trúc kín hoàn toàn giúp loại bỏ nhu cầu thay thế dầu máy biến áp trong thời gian sử dụng bình thường, giảm đáng kể khối lượng công việc và chi phí bảo trì.

Khả năng thích ứng cao và thiết kế thẩm mỹ:Thiết kế thùng tôn không chỉ nâng cao hiệu quả tản nhiệt mà còn mang lại sản phẩm nhỏ gọn và thẩm mỹ hơn, giảm diện tích lắp đặt.

Sản phẩm thích ứng với môi trường

Kịch bản ứng dụng

Máy biến áp điện áp thấp chạy bằng dầu ba pha S9 chủ yếu được sử dụng trong các ứng dụng phân phối điện đầu cuối, trong đó điện áp cao 10kV hoặc 35kV cần được chuyển đổi thành điện áp thấp 400V. Các kịch bản cụ thể bao gồm:

Loại kèm theo (Dòng S9-M): Đặc biệt thích hợp cho các ngành công nghiệp như dầu khí và chế biến hóa chất. Những môi trường này thường chứa một lượng lớn dầu và hóa chất; Cấu trúc kín hoàn toàn cách ly khí ăn mòn một cách hiệu quả, bảo vệ các bộ phận bên trong và đảm bảo vận hành an toàn.

Loại không kèm theo (Dòng S9):Được sử dụng rộng rãi trong các doanh nghiệp công nghiệp và khai thác mỏ, công trường xây dựng, cộng đồng dân cư, trung tâm thương mại, sân bay, nhà ga và các tòa nhà công nghiệp và dân dụng nói chung khác làm trung tâm phân phối điện.

Cơ sở hạ tầng và nông nghiệp:Thường được sử dụng trong tàu điện ngầm, giàn khoan, giàn sản xuất dầu và lưới điện nông nghiệp thành thị và nông thôn để cung cấp nguồn điện ổn định cho các thiết bị khác nhau.

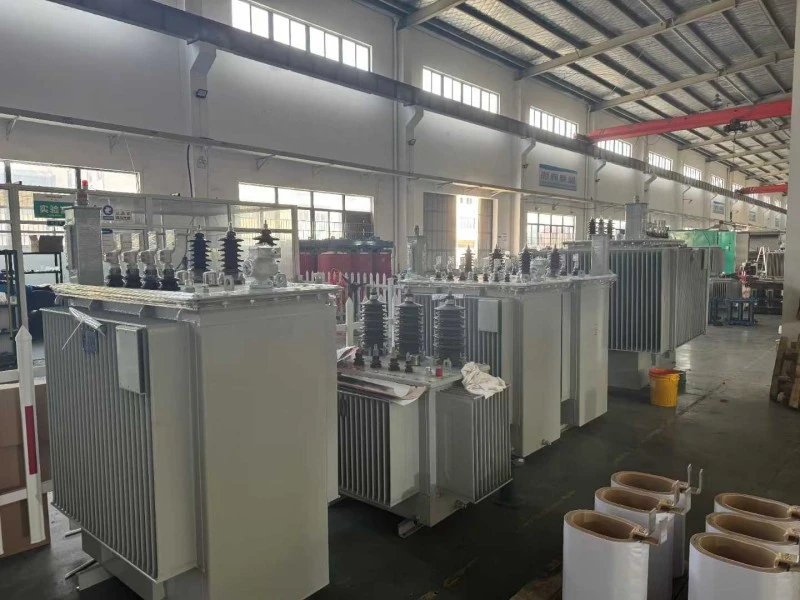

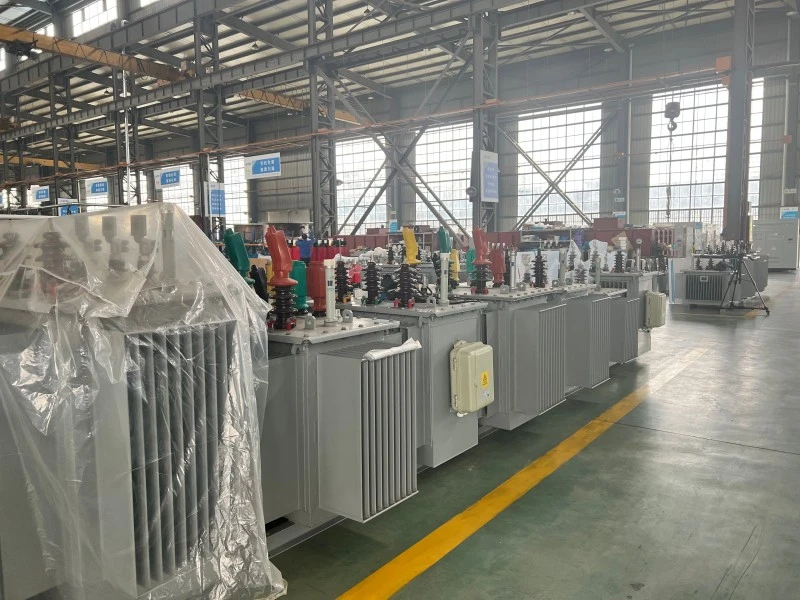

Chi tiết sản xuất

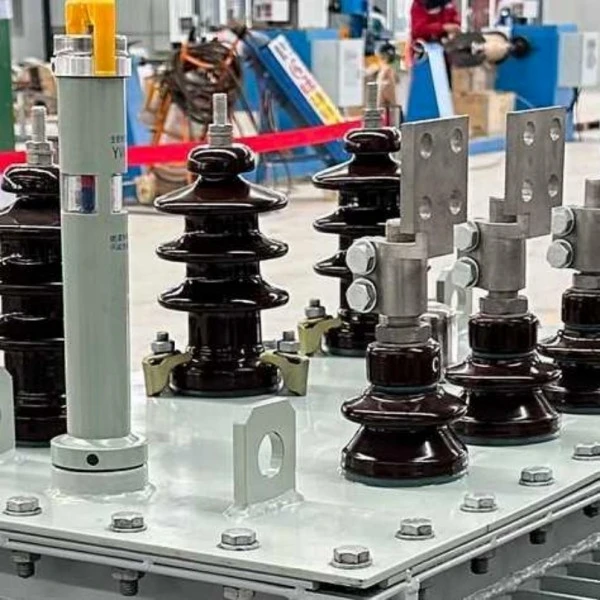

Máy biến áp dầu ba pha đã được tối ưu hóa sâu rộng về chi tiết sản phẩm. Thông qua thiết kế tinh tế của các bộ phận cốt lõi như lõi, cuộn dây, thùng dầu và ốc vít, nó đạt được các đặc tính tổn thất thấp, độ tin cậy cao và không cần bảo trì.

Cấu trúc và quy trình thành phần cốt lõi

Câu hỏi thường gặp

Máy biến áp phân phối ngâm dầu ba pha S9 là gì?

Máy biến áp phân phối ngâm dầu ba pha S9 là thiết bị phân phối điện dùng để hạ thế điện áp trung thế như 6kV, 10kV, 11kV hoặc 13,8kV xuống điện áp thấp như 0,4kV, 0,415kV hoặc 0,433kV. Nó được sử dụng rộng rãi trong các nhà máy công nghiệp, tòa nhà thương mại, cộng đồng dân cư, khu khai thác mỏ, lưới điện nông nghiệp và hệ thống phân phối tiện ích.

Có thể tùy chỉnh tỷ số điện áp của máy biến áp ngâm dầu S9 không?

Đúng. Lugao có thể tùy chỉnh tỷ lệ điện áp theo yêu cầu của dự án và lưới điện địa phương. Các tùy chọn phổ biến bao gồm 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV và các kết hợp điện áp tùy chỉnh khác. Nhóm vectơ, phạm vi khai thác, tần số và phụ kiện cũng có thể được tùy chỉnh.

Phạm vi công suất nào có sẵn cho máy biến áp này?

Máy biến áp phân phối ngâm trong dầu S9 có thể được cung cấp ở các công suất định mức khác nhau tùy theo yêu cầu của dự án. Các công suất phổ biến gồm 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA và 2500kVA. Vui lòng liên hệ với Lugao để lựa chọn model phù hợp dựa trên nhu cầu tải của bạn.

Sự khác biệt giữa máy biến áp ngâm dầu S9 và S11 là gì?

So với dòng S9,Dòng S11thường có tổn thất không tải thấp hơn và hiệu suất tiết kiệm năng lượng tốt hơn. Máy biến áp S9 vẫn được sử dụng rộng rãi trong nhiều dự án phân phối vì hoạt động ổn định, thiết kế hoàn thiện và tiết kiệm chi phí. Lựa chọn cuối cùng phụ thuộc vào ngân sách dự án, yêu cầu về hiệu quả, tiêu chuẩn địa phương và điều kiện hoạt động.

Máy biến áp dầu S9 có phù hợp lắp đặt ngoài trời không?

Đúng. Máy biến áp chứa dầu S9 có thể được thiết kế để lắp đặt ngoài trời. Nó có thể được trang bị bình dầu kín, lớp phủ chống ăn mòn, van giảm áp, nhiệt kế, đèn báo mức dầu và các phụ kiện bảo vệ khác theo yêu cầu của dự án. Đối với môi trường khắc nghiệt, vui lòng cung cấp độ cao, nhiệt độ môi trường, độ ẩm và mức độ ô nhiễm trước khi báo giá.

Máy biến áp này sử dụng phương pháp làm mát nào?

Máy biến áp phân phối ngâm trong dầu S9 thường sử dụng phương pháp làm mát ONAN, nghĩa là làm mát tự nhiên bằng dầu tự nhiên. Dầu máy biến áp lưu thông tự nhiên bên trong thùng để truyền nhiệt, trong khi bề mặt thùng bên ngoài tản nhiệt thông qua việc làm mát không khí tự nhiên.

Lugao có thể cung cấp dịch vụ OEM hoặc máy biến áp tùy chỉnh không?

Đúng. Lugao cung cấp dịch vụ OEM và máy biến áp tùy chỉnh. Các tùy chọn tùy chỉnh bao gồm công suất định mức, tỷ số điện áp, tần số, nhóm vectơ, dải điều chỉnh, thiết kế vỏ, phụ kiện máy biến áp, màu sơn, bảng tên và yêu cầu đóng gói.

Dịch vụ hậu mãi sản phẩm

1. Sau khi máy biến áp được lắp đặt và đưa vào sử dụng tại chỗ, đảm bảo không bị rò rỉ, lớp sơn được đảm bảo không bị bong tróc, phai màu. Bảo hành 5 năm được cung cấp; bất kỳ vấn đề về chất lượng nào xảy ra trong quá trình sử dụng bình thường trong thời gian bảo hành sẽ được bảo hành.

2. Tất cả các sản phẩm đều được bảo hành trọn đời, đảm bảo đầy đủ phụ kiện sản phẩm.

3. Tuổi thọ sử dụng không dưới 30 năm.

4. Trong trường hợp thiết bị bị lỗi, nhà cung cấp sẽ phản hồi trong vòng một giờ kể từ khi nhận được thông báo từ người mua và cử nhân viên kỹ thuật đến địa điểm trong vòng 24 giờ trong nước.

Cam kết dịch vụ

1. Sản phẩm của chúng tôi được sản xuất theo đúng yêu cầu của hệ thống quản lý chất lượng ISO9001-2015, đảm bảo 100% chất lượng sản phẩm trước khi xuất xưởng.

2. Công ty chúng tôi cung cấp dịch vụ trước bán hàng, bán hàng và hậu mãi toàn diện để đảm bảo sự hài lòng của khách hàng.

1. Công ty chúng tôi cung cấp bảo hành 60 tháng. Trong trường hợp có vấn đề về chất lượng, chúng tôi sẽ sửa chữa hoặc thay thế sản phẩm miễn phí, đảm bảo 100% khách hàng hài lòng.

Việc thiết kế và thử nghiệm máy biến áp phải tuân theo các tiêu chuẩn sau:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Máy biến áp điện》

GB/T6451-2015 《Thông số kỹ thuật và yêu cầu kỹ thuật đối với máy biến áp điện ngâm dầu》

JB/T3837-2010 《Phương pháp tổng hợp ký hiệu loại cho sản phẩm máy biến áp》

GB/T311.1-3.11-97 《Kỹ thuật kiểm tra phối hợp cách điện và điện áp cao cho thiết bị biến đổi và truyền tải điện áp cao》

GB10237-88 《Mức cách điện và thử nghiệm điện môi cho máy biến áp điện—Khoảng cách không khí cách điện bên ngoài》

GB7595-87 《Tiêu chuẩn chất lượng cho dầu máy biến áp đang sử dụng》

GB7328-87 《Đo mức âm thanh cho máy biến áp》

GB7534-87 《Đo lượng phóng điện cục bộ》

GB/T15164-94 《Hướng dẫn tải cho máy biến áp ngâm dầu》

DL/T586-95 《Hướng dẫn kỹ thuật giám sát người sử dụng thiết bị điện trong sản xuất》

GB/T311.1-3.11-97 《Kỹ thuật kiểm tra phối hợp cách điện và điện áp cao cho thiết bị biến đổi và truyền tải điện áp cao》

GB2536-1990 《Dầu biến thế》

JB/T56011-92 《Phân loại chất lượng sản phẩm cho máy biến áp điện ngâm dầu》

ZBK41005-89 《Mức âm thanh của máy biến áp 6-220KV》
