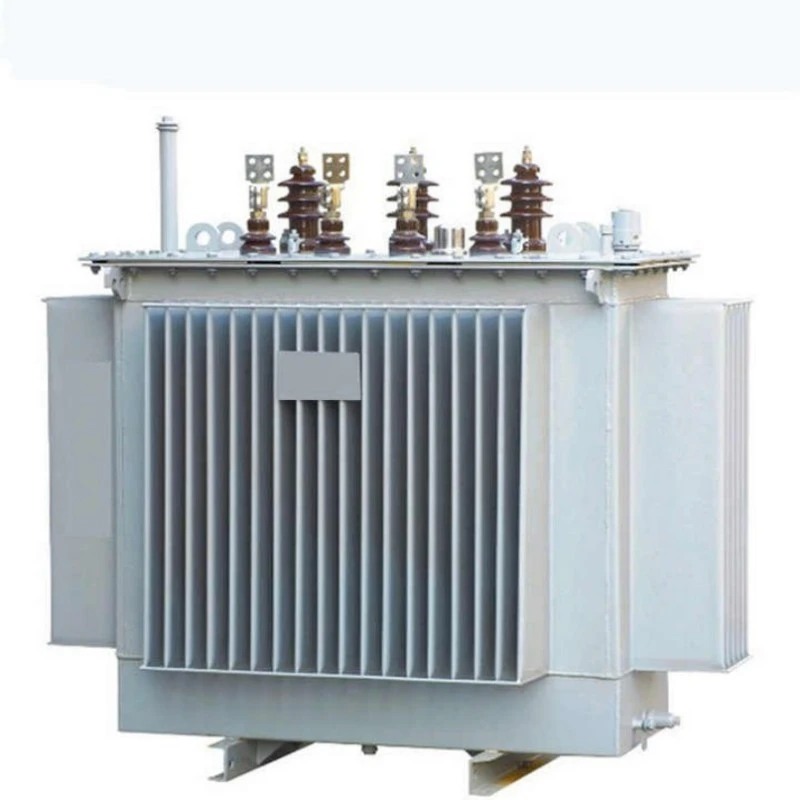

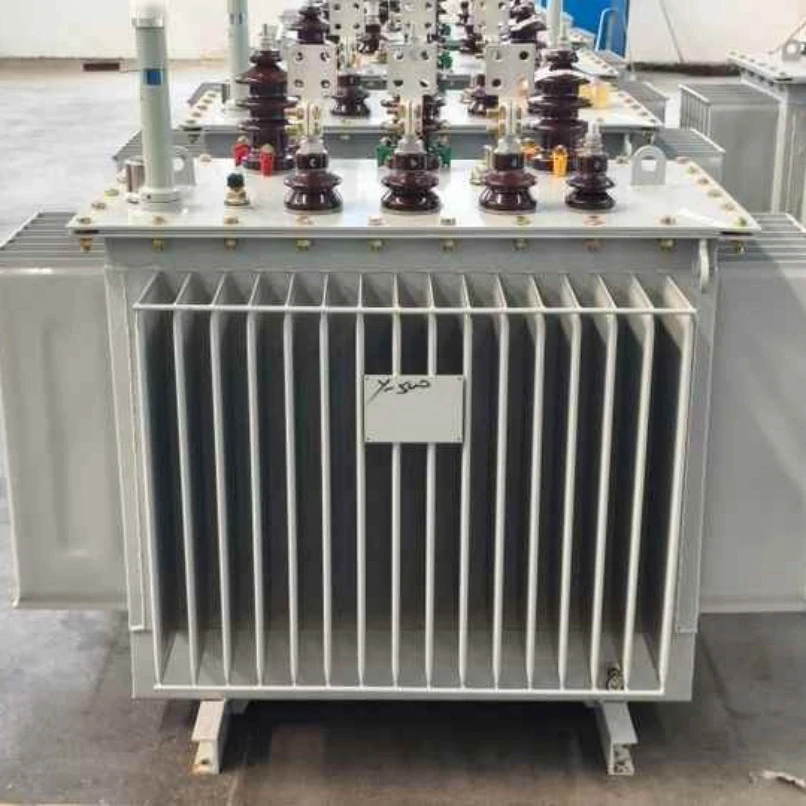

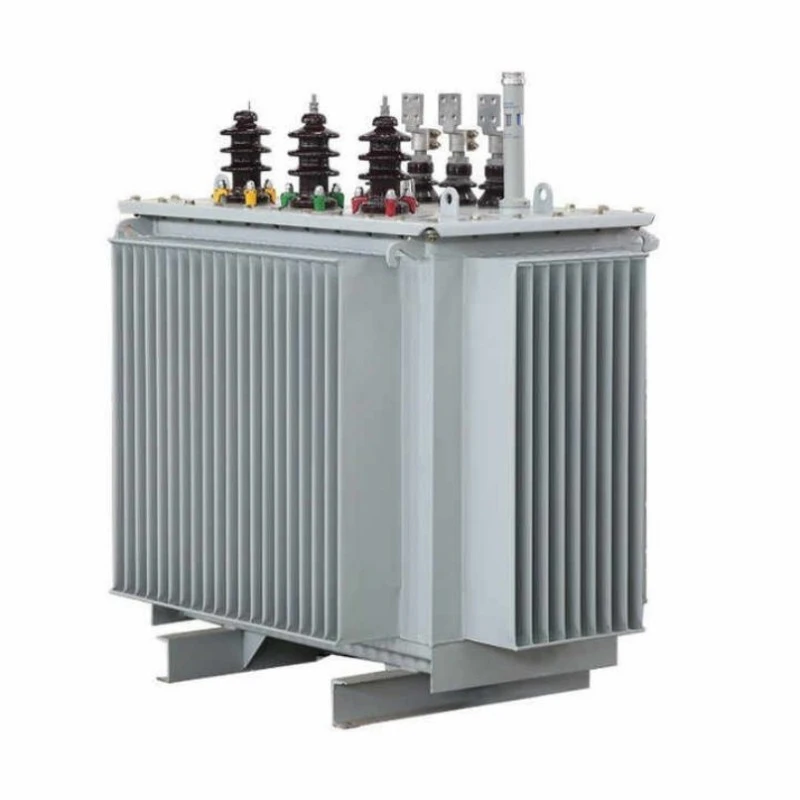

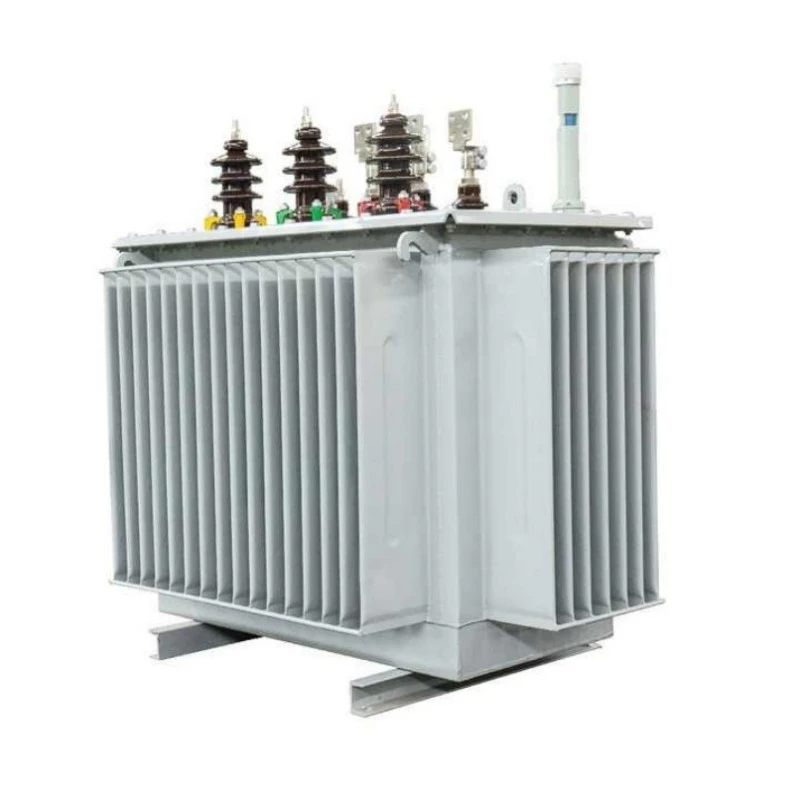

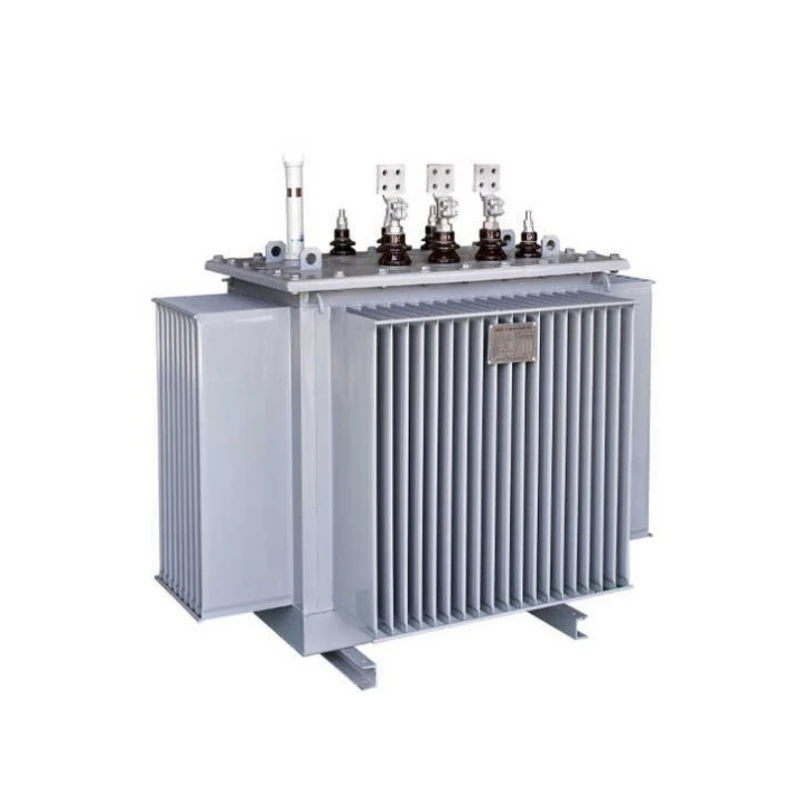

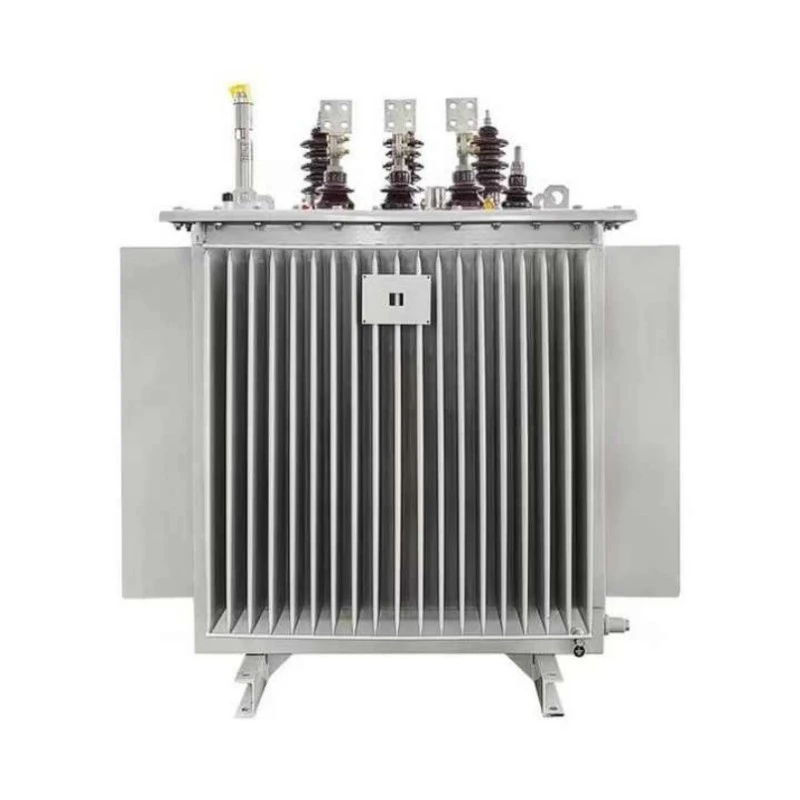

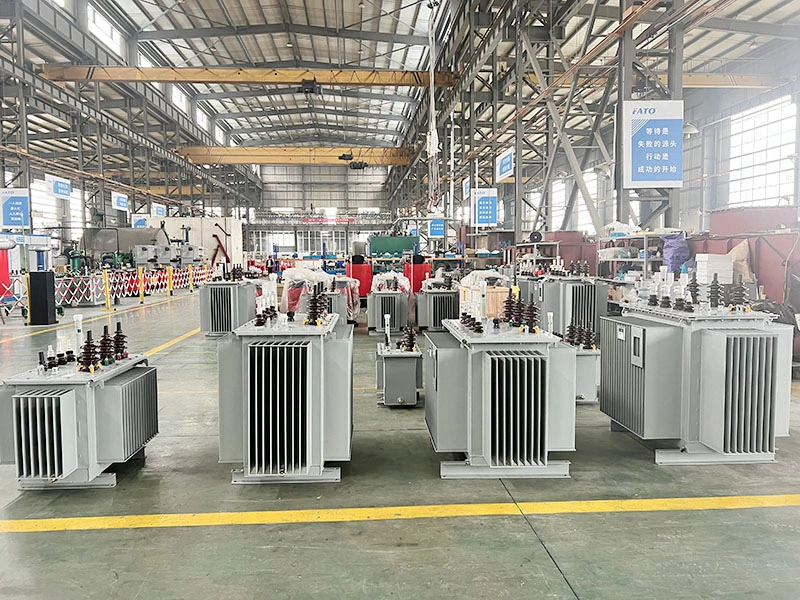

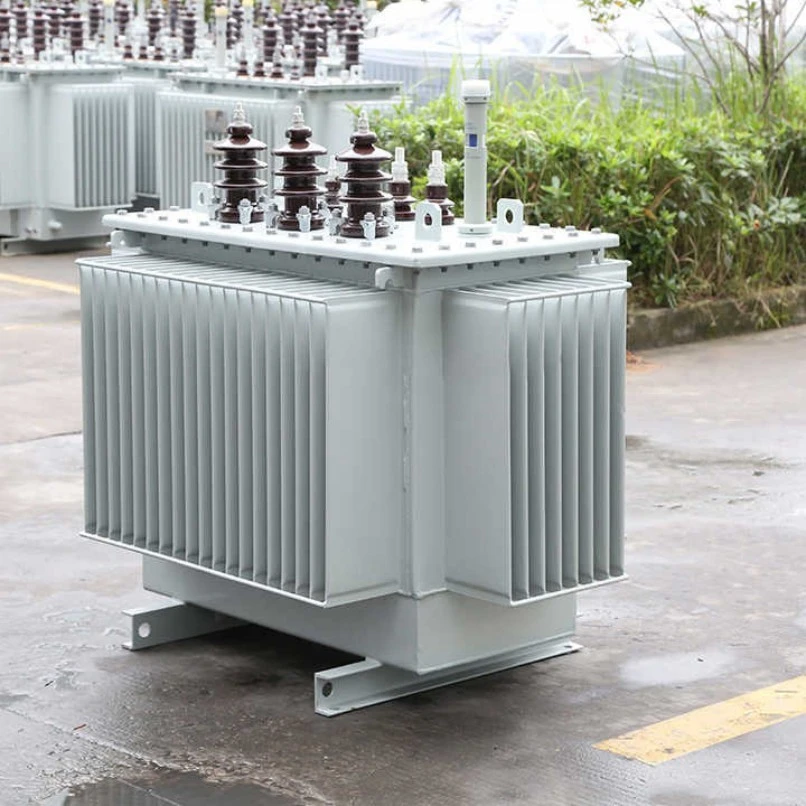

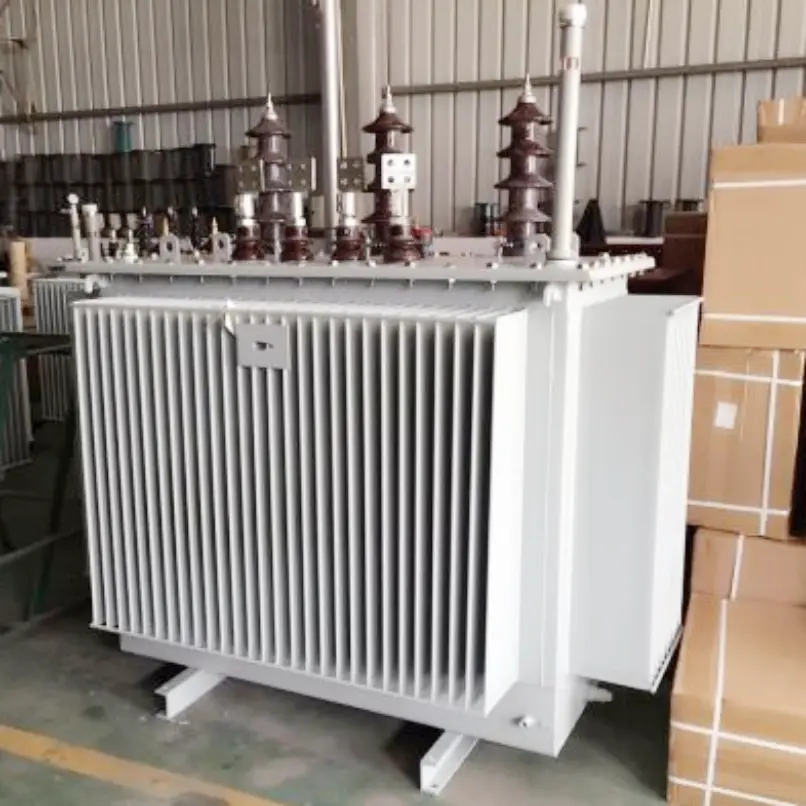

Máy biến áp ngâm dầu trạm biến áp nhỏ gọn S11

Máy biến áp ngâm dầu trạm điện nhỏ gọn S11 của công ty chúng tôi là một giải pháp tiết kiệm năng lượng và hiệu quả cao được thiết kế dành riêng cho mạng lưới phân phối điện hiện đại. Mua sản phẩm này sẽ cung cấp cho bạn một bộ phận tích hợp kết hợp một máy biến áp,thiết bị chuyển mạch cao ápvà thiết bị phân phối điện áp thấp, tiết kiệm đáng kể không gian lắp đặt và chi phí xây dựng.

Sản phẩm này sử dụng lõi thép silicon tổn thất thấp và cuộn dây đồng có độ dẫn điện cao, dẫn đến tổn thất không tải thấp hơn đáng kể so với tiêu chuẩn quốc gia, giúp giảm đáng kể mức tiêu thụ năng lượng khi vận hành lâu dài. Hệ thống làm mát ngâm trong dầu đảm bảo khả năng tản nhiệt tuyệt vời, duy trì hoạt động ổn định ngay cả trong điều kiện nhiệt độ cao và tải trọng cao. Cấu trúc mô-đun nhỏ gọn của nó tạo điều kiện thuận lợi cho việc vận chuyển và lắp đặt, đồng thời tăng cường an toàn bảo trì tại chỗ.

Tính năng và ứng dụng sản phẩm

Đặc trưng

1. Đáp ứng hoặc vượt quá ANSI.IEC.GB.SANS.Standards

2. Xử lý, lắp đặt và vận hành an toàn.

3. Ngoại hình hấp dẫn, hiện đại

4. Cơ cấu hợp lý

5. Kín hoàn toàn

6. Độ tin cậy của hệ thống cao hơn

7. Tính bảo mật và độ tin cậy cao khi vận hành

8. Khả năng quá tải và hiệu quả cao

9. Cấu trúc chắc chắn có khả năng chịu ngắn mạch và chịu nhiệt tuyệt vời

10. Máy biến áp hoạt động hiệu quả hơn nhờ giảm tổn thất không tải và giảm tổn thất có tải

Máy biến áp ngâm dầu trạm biến áp nhỏ gọn S11 có bốn ưu điểm cốt lõi:

Hiệu quả cao và tiết kiệm năng lượng:sử dụng thép silicon tổn thất thấp và cấu trúc lõi được tối ưu hóa, cả tổn thất không tải và tổn thất tải đều thấp hơn đáng kể so với các sản phẩm truyền thống, phù hợp với hướng dẫn tiết kiệm năng lượng quốc gia và giảm đáng kể chi phí vận hành khi vận hành lâu dài.

Khả năng tản nhiệt và quá tải vượt trội:như mộtmáy biến áp ngâm dầu, nó sử dụng dầu cách điện hiệu suất cao làm môi trường làm mát và cách nhiệt, mang lại hiệu quả tản nhiệt cao và duy trì hoạt động ổn định ngay cả trong điều kiện nhiệt độ cao, tải nặng hoặc khắc nghiệt, kéo dài tuổi thọ của thiết bị một cách hiệu quả.

Thiết kế kết cấu nhỏ gọn:Máy biến áp ngâm dầu trong trạm điện nhỏ gọn S11 được thiết kế tùy chỉnh cho các trạm biến áp nhỏ gọn, có diện tích nhỏ và cấu trúc nhỏ gọn giúp dễ dàng lắp đặt và bảo trì. Chúng đặc biệt phù hợp cho các địa điểm phân phối điện trong nhà hoặc ngoài trời, nơi có không gian hạn chế.

Độ tin cậy và an toàn cao:cấu trúc kín hoàn toàn ngăn chặn hiệu quả quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm, mang lại hiệu suất cách nhiệt tuyệt vời và khả năng chịu ngắn mạch, đảm bảo hoạt động ổn định và an toàn lâu dài trong điều kiện lưới điện phức tạp.

Ứng dụng

Điều kiện vận hành bình thường của máy biến áp

1. Độ cao so với mực nước biển dưới 1000m;

2. Nhiệt độ môi trường xung quanh;

3. Nhiệt độ không khí cao nhất +40°C;

4. Nhiệt độ không khí trung bình ngày cao nhất+30°C;

5. Nhiệt độ không khí trung bình hàng năm cao nhất +20°C;

6. Nhiệt độ không khí ngoài trời thấp nhất -25°C;

Kịch bản ứng dụng chính

Mạng lưới phân phối điện đô thị:Thích hợp cho các trạm biến áp nhỏ gọn trong khu dân cư, khu thương mại, khu công nghiệp, đáp ứng nhu cầu điện năng mật độ cao.

Các dự án năng lượng mới:Máy biến áp ngâm dầu trạm điện nhỏ gọn S11 được sử dụng rộng rãi trong giai đoạn tăng cường hoặc phân phối của hệ thống phát điện quang điện và năng lượng gió, có khả năng chịu được môi trường khắc nghiệt ngoài trời.

Xây dựng cơ sở hạ tầng:Thích hợp cho những địa điểm có yêu cầu cao về độ tin cậy cung cấp điện, chẳng hạn như sân bay, tàu điện ngầm, bệnh viện và trung tâm dữ liệu.

Cung cấp điện tạm thời và khẩn cấp:Cấu trúc nhỏ gọn, dễ vận chuyển, thích hợp cho các trạm biến áp tạm thời hoặc các tình huống sửa chữa khẩn cấp.

Thông số sản phẩm (Thông số kỹ thuật)

So sánh máy biến áp S11 VS S13

Việc lựa chọn máy biến áp phân phối phù hợp tùy thuộc vào mục tiêu tiết kiệm năng lượng, ngân sách và chi phí vận hành dài hạn của dự án. Cả máy biến áp ngâm dầu S11 và S13 đều được sử dụng rộng rãi trong các hệ thống phân phối điện, nhưng chúng được thiết kế cho các ưu tiên hiệu suất khác nhau.

Chi tiết sản xuất

Vật liệu và quy trình cốt lõi

Lõi máy biến áp ngâm dầu của trạm biến áp nhỏ gọn S11 được chế tạo bằng thép silic định hướng dạng hạt cán nguội có độ thấm cao. Lớp cán lõi được cắt chính xác và tự động xếp chồng lên nhau để đảm bảo các mối nối chặt chẽ và đường dẫn từ đồng nhất, giảm thiểu cơ bản dòng điện không tải và tổn thất tản nhiệt.

Cấu trúc quanh co

Cả cuộn dây điện áp cao và điện áp thấp đều sử dụng dây dẫn bằng đồng không chứa oxy để có độ dẫn điện cao và tổn thất điện trở thấp. Hơn nữa, cuộn dây điện áp thấp sử dụng cấu hình cuộn dây lá kim với lớp cách điện đồng nhất giữa các lớp, giúp tăng cường đáng kể khả năng chịu ngắn mạch.

Hệ thống cách nhiệt

Dầu cách điện gốc khoáng chất lượng cao hoặc tùy chọn, chất lỏng cách điện có điểm cháy cao thân thiện với môi trường, được sử dụng để mang lại độ bền điện môi tuyệt vời và độ ổn định hóa học. Hệ thống cách điện bằng giấy dầu trải qua quá trình sấy chân không và đổ đầy dầu nghiêm ngặt để đảm bảo không còn bọt khí còn sót lại, đạt được điện áp khởi động phóng điện một phần cao hơn yêu cầu tiêu chuẩn, nhờ đó đảm bảo độ tin cậy vận hành lâu dài.

Chi tiết thiết kế kết cấu

Cấu trúc bể chứa và niêm phong

Bể chứa kết hợp một tấm tôn hoặc thiết kế bộ tản nhiệt dạng vây tích hợp, đáp ứng các yêu cầu làm mát đồng thời mang lại sự linh hoạt đàn hồi để tự động điều chỉnh sự dao động của thể tích dầu. Cấu trúc kín hoàn toàn được trang bị van giảm áp và đèn báo mức dầu, ngăn chặn sự tiếp xúc giữa dầu và không khí xung quanh, nhờ đó tránh được quá trình oxy hóa và hấp thụ độ ẩm, đồng thời kéo dài thời gian thay dầu.

Thiết kế tích hợp nhỏ gọn

Được tối ưu hóa cho các ứng dụng trạm biến áp nhỏ gọn, Máy biến áp ngâm dầu trong trạm biến áp nhỏ gọn S11 cho phép tích hợp cài đặt sẵn với thiết bị đóng cắt điện áp cao và bảng phân phối điện áp thấp. Kích thước bên ngoài được tính toán chính xác để giảm thiểu diện tích trong khi đáp ứng các yêu cầu về khoảng cách điện và khoảng cách cách điện. Các vấu nâng, lỗ gắn đế và phương pháp đi vào cáp được tiêu chuẩn hóa để hỗ trợ việc lắp đặt và kết nối nhanh chóng tại chỗ.

Cấu hình bảo vệ và điều khiển

Giám sát và bảo vệ nhiệt độ

Đồng hồ đo nhiệt độ dầu và chỉ báo nhiệt độ cuộn dây được cung cấp theo tiêu chuẩn, cho phép giám sát nhiệt độ theo thời gian thực và cung cấp các tiếp điểm báo động và hành trình có thể định cấu hình. Đối với máy biến áp công suất cao, hệ thống đo nhiệt độ cáp quang tùy chọn cho phép giám sát chính xác nhiệt độ các cuộn dây nóng, cung cấp hỗ trợ dữ liệu cho việc quản lý phụ tải động.

Bảo vệ áp suất và mức dầu

Một van giảm áp được lắp đặt để tự động xả áp trong trường hợp áp suất bên trong bể bất thường, ngăn ngừa biến dạng hoặc vỡ. Máy đo mức dầu có chức năng cảnh báo mức dầu thấp, cho phép can thiệp bảo trì hoặc phát hiện rò rỉ kịp thời.

Đảm bảo chất lượng và thử nghiệm

Mỗi máy biến áp đều trải qua các thử nghiệm điển hình toàn diện và thử nghiệm thường xuyên trước khi giao hàng, bao gồm thử nghiệm tổn thất không tải và mất tải, thử nghiệm trở kháng ngắn mạch, thử nghiệm chịu quá điện áp cảm ứng, thử nghiệm phóng điện cục bộ và thử nghiệm xung sét. Tất cả các chỉ số hiệu suất chính đều vượt quá yêu cầu của cả tiêu chuẩn quốc gia và thông số kỹ thuật của IEC, đảm bảo hoạt động ổn định lâu dài trong điều kiện hiện trường phức tạp.

Tại sao chọn Lugao Power?

Với khả năng sản xuất tiên tiến và hệ thống quản lý chất lượng nghiêm ngặt, Lugao Power cung cấp các giải pháp thiết bị phân phối điện đáng tin cậy cho khách hàng trên toàn thế giới.

Nhà sản xuất chuyên dụng— Lugao có hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị truyền tải và phân phối điện, chuyên thiết kế và sản xuất máy biến áp ngâm dầu,máy biến áp loại khô, trạm biến áp đúc sẵn, thiết bị đóng cắt trung và cao thế.

Kiểm soát chất lượng nghiêm ngặt— Mỗi máy biến áp ngâm trong dầu dòng S11 đều trải qua quá trình kiểm tra định kỳ toàn diện trước khi xuất xưởng, bao gồm kiểm tra không tải và tổn thất tải, kiểm tra điện trở cách điện, đo điện trở cuộn dây, kiểm tra điện áp chịu điện môi và kiểm tra nghiệm thu tại nhà máy, để đảm bảo độ tin cậy trong quá trình vận hành tại chỗ.

Giải pháp kỹ thuật tùy chỉnh— Chúng tôi cung cấp các dịch vụ tùy chỉnh về định mức điện áp, công suất, nhóm kết nối, phương pháp làm mát, thiết kế vỏ bọc và cấu hình lắp đặt để đáp ứng nhu cầu của nhiều lĩnh vực khác nhau, bao gồm các dự án tiện ích, công nghiệp, năng lượng tái tạo và cơ sở hạ tầng.

Thiết kế tiết kiệm năng lượng— Máy biến áp của chúng tôi được sản xuất bằng các tấm thép silic định hướng dạng hạt cán nguội chất lượng cao và cuộn dây đồng có độ dẫn điện cao, được thiết kế để giảm mức tiêu thụ năng lượng, nâng cao hiệu quả vận hành và giảm tổng chi phí sở hữu trong toàn bộ vòng đời.

Tuân thủ các tiêu chuẩn quốc tế--- Sản phẩm của chúng tôi được sản xuất theo hệ thống quản lý chất lượng được chứng nhận ISO và tuân thủ các tiêu chuẩn IEC, GB và các tiêu chuẩn quốc tế liên quan khác. Báo cáo thử nghiệm loại và tài liệu kỹ thuật có sẵn theo yêu cầu.

Nguồn cung cấp toàn cầu đáng tin cậy—— Được hỗ trợ bởi đội ngũ kỹ thuật và xuất khẩu giàu kinh nghiệm, Lugao cung cấp cho khách hàng toàn cầu tư vấn kỹ thuật, báo giá nhanh chóng, dịch vụ OEM/ODM linh hoạt, đóng gói an toàn và hỗ trợ hậu mãi đáp ứng.

Dịch vụ hậu mãi sản phẩm

1. Sau khi máy biến áp được lắp đặt và đưa vào sử dụng tại chỗ, đảm bảo không bị rò rỉ, lớp sơn được đảm bảo không bị bong tróc, phai màu. Bảo hành 5 năm được cung cấp; bất kỳ vấn đề về chất lượng nào xảy ra trong quá trình sử dụng bình thường trong thời gian bảo hành sẽ được bảo hành.

2. Tất cả các máy biến áp ngâm dầu của Trạm điện nhỏ gọn S11 đều được bảo hành trọn đời, đảm bảo đầy đủ các phụ kiện của sản phẩm.

3. Tuổi thọ sử dụng không dưới 30 năm.

4. Trong trường hợp thiết bị bị lỗi, nhà cung cấp sẽ phản hồi trong vòng một giờ kể từ khi nhận được thông báo từ người mua và cử nhân viên kỹ thuật đến địa điểm trong vòng 24 giờ trong nước.

Cam kết dịch vụ

1. Máy biến áp ngâm dầu trạm biến áp nhỏ gọn S11 được sản xuất theo đúng yêu cầu của Hệ thống quản lý chất lượng ISO 9001-2008, đảm bảo sản phẩm đạt 100% tiêu chuẩn chất lượng trước khi xuất xưởng.

2. Công ty chúng tôi cung cấp dịch vụ trước bán hàng, bán hàng và hậu mãi toàn diện để đảm bảo sự hài lòng của khách hàng.

2. Công ty chúng tôi cung cấp bảo hành 60 tháng. Trong trường hợp có vấn đề về chất lượng, chúng tôi sẽ sửa chữa hoặc thay thế sản phẩm miễn phí, đảm bảo 100% khách hàng hài lòng.

Việc thiết kế và thử nghiệm máy biến áp phải tuân theo các tiêu chuẩn sau:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Máy biến áp điện》

GB/T6451-2015 《Thông số kỹ thuật và yêu cầu kỹ thuật đối với máy biến áp điện ngâm dầu》

JB/T3837-2010 《Phương pháp tổng hợp ký hiệu loại cho sản phẩm máy biến áp》

GB/T311.1-3.11-97 《Kỹ thuật kiểm tra phối hợp cách điện và điện áp cao cho thiết bị biến đổi và truyền tải điện áp cao》

GB10237-88 《Mức cách điện và thử nghiệm điện môi cho máy biến áp điện—Khoảng cách không khí cách điện bên ngoài》

GB7595-87 《Tiêu chuẩn chất lượng cho dầu máy biến áp đang sử dụng》

GB7328-87 《Đo mức âm thanh cho máy biến áp》

GB7534-87 《Đo lượng phóng điện cục bộ》

GB/T15164-94 《Hướng dẫn tải cho máy biến áp ngâm dầu》

DL/T586-95 《Hướng dẫn kỹ thuật giám sát người sử dụng thiết bị điện trong sản xuất》

GB/T311.1-3.11-97 《Kỹ thuật kiểm tra phối hợp cách điện và điện áp cao cho thiết bị biến đổi và truyền tải điện áp cao》

GB2536-1990 《Dầu biến thế》

JB/T56011-92 《Phân loại chất lượng sản phẩm cho máy biến áp điện ngâm dầu》

ZBK41005-89 《Mức âm thanh của máy biến áp 6-220KV》
