Thiết bị chuyển mạch điện áp cao cao cấp từ nhà sản xuất chuyên nghiệp

Khi rơle bảo vệ không giải quyết được lỗi trong khoảng thời gian 0,1 giây quan trọng, thì tia sáng hồ quang có thể làm bốc hơi các thanh cái và gây ra tình trạng mất điện nghiêm trọng ở trạm biến áp—nhưng làm cách nào để bạn chọn thiết bị chuyển mạch vừa đảm bảo ngắt sự cố nhanh chóng vừa đảm bảo độ bền cơ học lâu dài dưới áp lực ngắn mạch lặp đi lặp lại? Công ty TNHH Điện lực Lugao giải quyết vấn đề này bằng các giải pháp Thiết bị đóng cắt điện áp cao của chúng tôi, được thiết kế dưới dạng hệ thống được bao bọc bằng kim loại, được thử nghiệm nghiêm ngặt có cầu dao chân không hoặc cầu dao SF6 có định mức ngắt lên đến 40 kA, cung cấp cho các tiện ích và cơ sở công nghiệp nặng khả năng bảo vệ và kiểm soát đáng tin cậy cho các mạng phân phối chính nơi dòng điện sự cố nghiêm trọng và tính liên tục của nguồn cung cấp là rất quan trọng.

Đối mặt với dòng điện sự cố cao? Dưới đây là cách xác định xem thiết bị đóng cắt HV có phải là lựa chọn duy nhất của bạn không

Khi đánh giá các nhà cung cấp Thiết bị đóng cắt đủ tiêu chuẩn cho các mạng phân phối chính, các nhóm mua sắm kỹ thuật thường hỏi: Ở mức lỗi nào thì khả năng bảo vệ của RMU trở nên không phù hợp, buộc phải có thông số kỹ thuật củathiết bị chuyển mạch điện áp caovới bộ ngắt mạch toàn năng? Câu trả lời phụ thuộc vào cường độ dòng điện sự cố, yêu cầu phối hợp bảo vệ và mức độ quan trọng của mạch điện.

Thiết bị đóng cắt điện áp cao được thiết kế đặc biệt cho các mạng phân phối sơ cấp nơi có dòng điện sự cố nghiêm trọng và hệ thống bảo vệ phải ngắt dòng điện ngắn mạch mà không cần dựa vào cầu chì dự phòng. Không giống như RMU kết hợp công tắc tải với cầu chì để bảo vệ sự cố kinh tế, thiết bị đóng cắt điện áp cao kết hợp bộ ngắt mạch điện có khả năng ngắt toàn bộ dòng điện ngắn mạch lên đến 40 kA hoặc cao hơn. Cấu hình này rất cần thiết cho các trạm biến áp tiện ích, nhà máy công nghiệp nặng và lắp đặt năng lượng tái tạo, nơi mức độ lỗi vượt quá khả năng của thiết bị được bảo vệ bằng cầu chì.

Thiết bị đóng cắt điện áp cao của Lugao có cấu hình cầu dao cố định hoặc kéo được, mang lại sự linh hoạt cho việc bảo trì và vận hành. Cấu trúc bọc kim loại với các ngăn thanh cái tách biệt đảm bảo ngăn chặn sự cố, ngăn chặn sự lan truyền hồ quang bên trong sang các phần lân cận. Thiết kế mạnh mẽ, được xác nhận thông qua thử nghiệm loại nghiêm ngặt, mang lại dịch vụ đáng tin cậy trong nhiều thập kỷ trong các môi trường đòi hỏi khắt khe.

Lugao xác nhận khả năng chống hồ quang và khả năng chịu ngắn mạch như thế nào?

Thiết bị đóng cắt điện áp cao phải chịu được lực điện từ cực lớn và năng lượng phóng điện hồ quang được tạo ra trong điều kiện sự cố nghiêm trọng. Hệ thống Thiết bị đóng cắt điện áp cao Lugao được thiết kế với nền tảng điện môi cao được xác nhận thông qua thử nghiệm nghiêm ngặt: chịu được tần số nguồn ở 42 kV trong một phút và chịu được xung sét ở 75 kV, đáp ứng hoặc vượt quá tiêu chuẩn IEC 62271-200. Xếp hạng khả năng chịu ngắn mạch được xác nhận thông qua thử nghiệm toàn công suất, với các ví dụ bao gồm RMS 20 kA đến 40 kA ở phía điện áp cao.

Khả năng chống hồ quang là một tính năng an toàn quan trọng. Thiết bị đóng cắt của chúng tôi trải qua quá trình kiểm tra lỗi hồ quang bên trong (xếp hạng IAC) để đảm bảo vỏ bọc có thể chứa và thoát năng lượng hồ quang một cách an toàn, bảo vệ nhân viên và thiết bị lân cận. Kiểm tra sau thử nghiệm xác nhận tính toàn vẹn của khớp thanh cái và biến dạng cấu trúc bằng không, đảm bảo cho các kỹ sư dự án về độ ổn định của hệ thống trong các điều kiện lỗi khắt khe nhất.

Những biện pháp bảo vệ công trình và thích ứng môi trường nào được tích hợp?

Tiếp xúc với thời tiết, bụi và các hiện tượng hồ quang tiềm ẩn, vỏ thiết bị đóng cắt là biện pháp bảo vệ đầu tiên chống lại sự suy thoái môi trường và hậu quả tai nạn. Thiết bị đóng cắt điện áp cao Lugao đạt được xếp hạng bảo vệ IP4X cho dàn lạnh và xếp hạng cao hơn cho lắp đặt ngoài trời, mang lại khả năng chống hiệu quả chống lại sự xâm nhập của các hạt rắn và nước bắn tung tóe. Được chế tạo từ thép chống ăn mòn với phương pháp xử lý bề mặt chống ăn mòn (độ dày ≥2mm đối với các bộ phận quan trọng), vỏ chịu được nhiệt độ môi trường khắc nghiệt, độ ẩm cao và bầu không khí ven biển ăn mòn.

Ngăn thanh cái và bộ ngắt mạch tách biệt giúp nâng cao độ an toàn thông qua việc tách biệt vật lý các bộ phận mang điện. Mỗi ngăn chức năng được niêm phong độc lập bằng các rào chắn chống cháy, ngăn ngừa sự lan truyền lỗi giữa các phần và ngăn chặn các sự cố tiềm ẩn trong ngăn ban đầu. Thiết kế ngăn cách này đảm bảo rằng lỗi ở một phần không ảnh hưởng đến tính toàn vẹn của các phần liền kề, duy trì sự ổn định của hệ thống và giảm thiểu thiệt hại.

Lugao có thể cung cấp những loại điện áp và tùy chọn cấu hình nào?

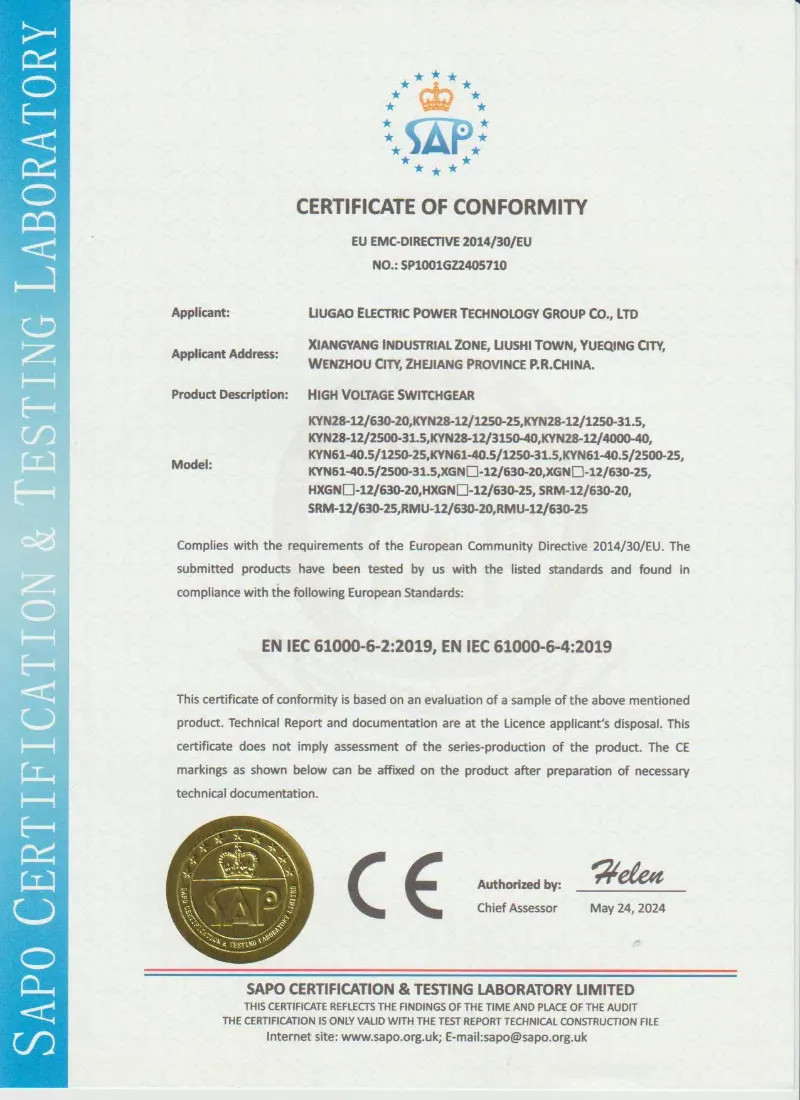

Xưởng sản xuất được chứng nhận ISO9001 và SGS của Lugao, được trang bị dây chuyền lắp ráp chuyên nghiệp và khoang thử nghiệm toàn bộ công suất, sản xuất Thiết bị chuyển mạch điện áp cao theo đúng tiêu chuẩn quốc tế IEC, GB, CE và CCC, hỗ trợ triển khai plug-and-play trực tiếp mà không cần sửa đổi trang web tốn kém.

Cấp điện áp & dải công suất

Tùy chọn thiết bị đóng cắt và linh kiện

Lugao cung cấp các cấu hình nội bộ linh hoạt để phù hợp với yêu cầu cụ thể của dự án:

· Loại cầu dao:Máy cắt chân không (VCB) dành cho các ứng dụng điện áp trung bình, mang lại khả năng dập hồ quang vượt trội và tuổi thọ dài hơn. Bộ ngắt mạch SF6 có sẵn cho các ứng dụng điện áp cao hơn đòi hỏi khả năng ngắt mạnh mẽ.

· Các loại tủ điện chuyển mạch:Cấu hình KYN28A, KYN61 hoặc GIS với thiết kế cố định hoặc có thể vẽ được, hỗ trợ các chế độ mạng vòng, thiết bị đầu cuối hoặc nguồn điện kép.

· Bảo vệ và kiểm soát:Rơle bảo vệ tích hợp với các giao diện truyền thông để giám sát và điều khiển từ xa, bao gồm các chức năng bảo vệ quá dòng, chạm đất, định hướng và vi sai.

Làm thế nào để chọn cấu hình thiết bị đóng cắt điện áp cao lý tưởng cho trạm biến áp chính của bạn?

Đối với các trạm biến áp tiện ích và các nhà máy công nghiệp nặng, nơi có dòng điện sự cố nghiêm trọng và độ tin cậy của mạch điện là rất quan trọng, thiết bị đóng cắt điện áp cao có bảo vệ máy cắt là rất cần thiết. Lugao cung cấp các tùy chọn cấu hình tùy chỉnh, bao gồm xếp hạng máy cắt khác nhau, cách bố trí thanh cái và sơ đồ bảo vệ để phù hợp với các yêu cầu cụ thể của dự án. Cấu trúc chắc chắn và thử nghiệm toàn diện đảm bảo dịch vụ đáng tin cậy trong nhiều thập kỷ trong các môi trường đòi hỏi khắt khe.

Xem dây chuyền sản xuất của chúng tôiBăng hình

Trải nghiệm trực tiếp quá trình sản xuất thiết bị chuyển mạch điện áp cao của Lugao:
