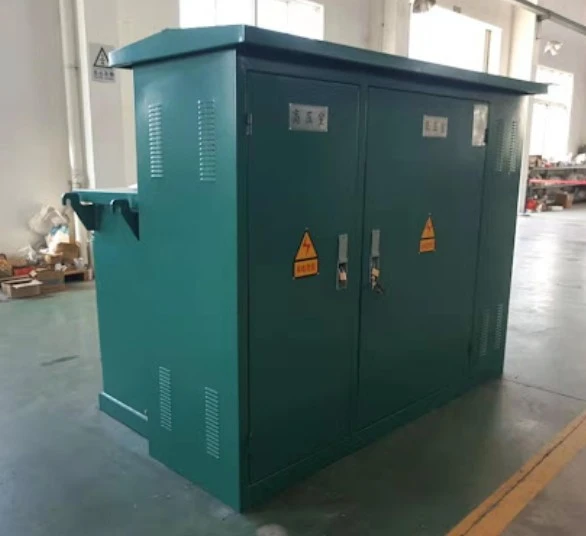

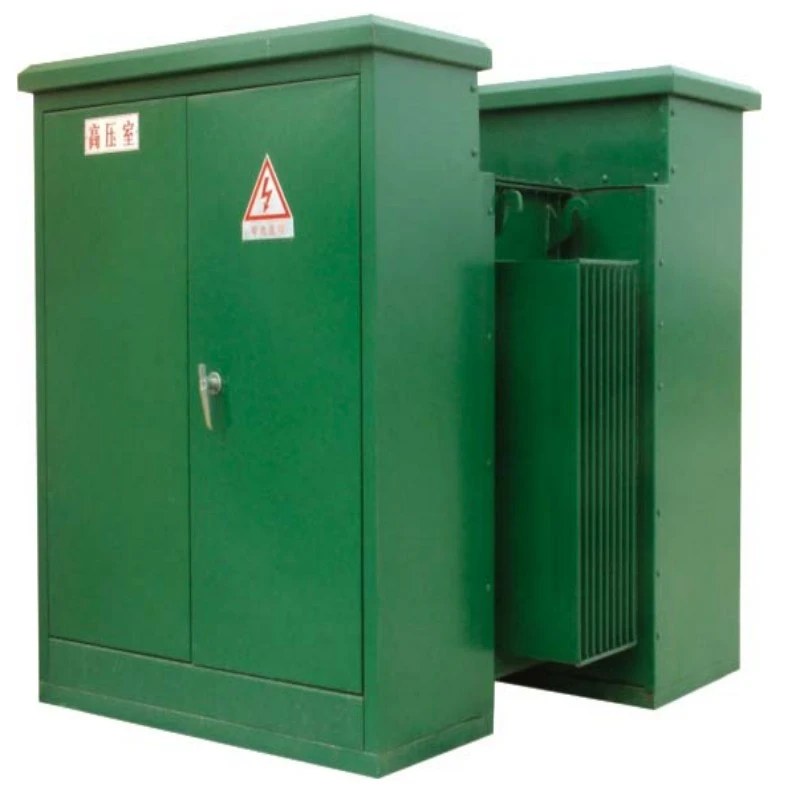

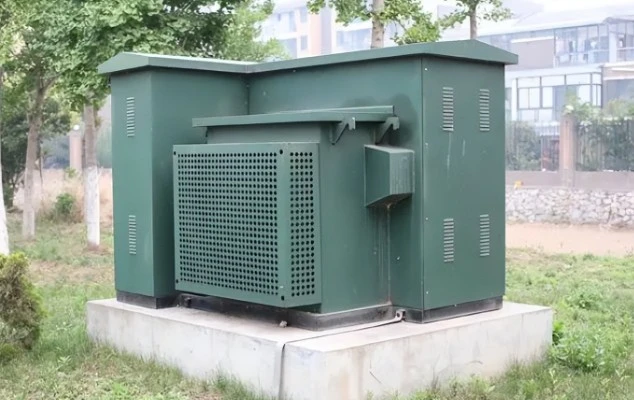

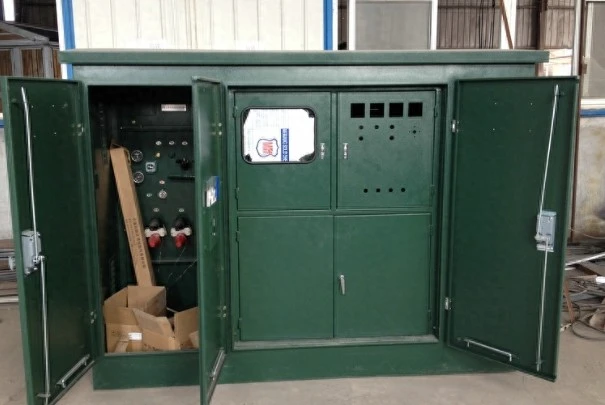

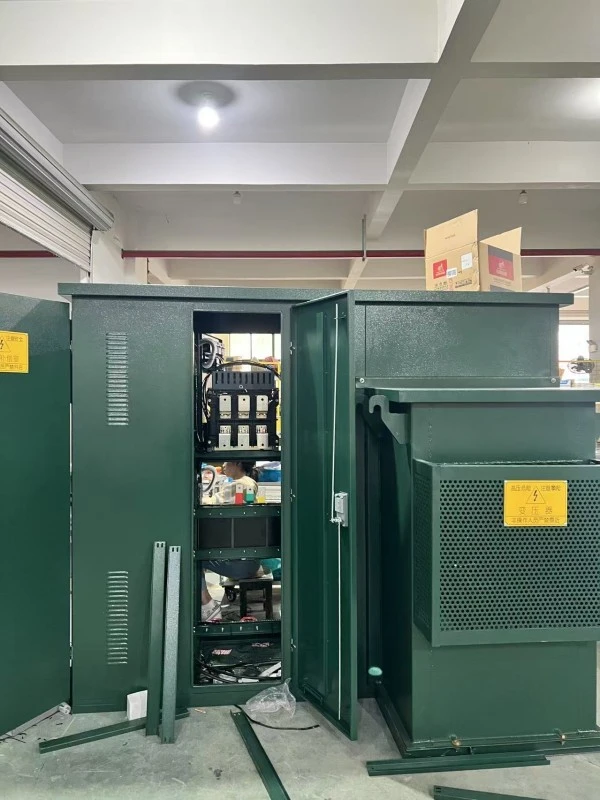

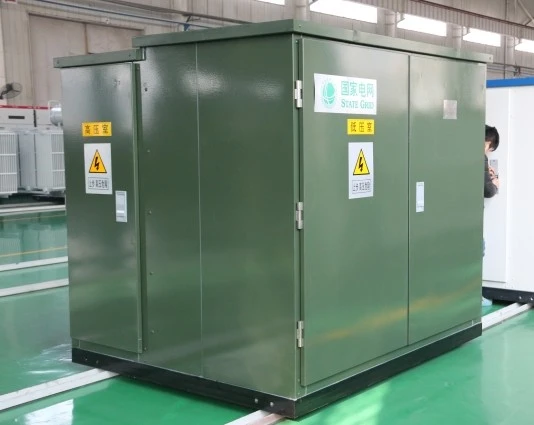

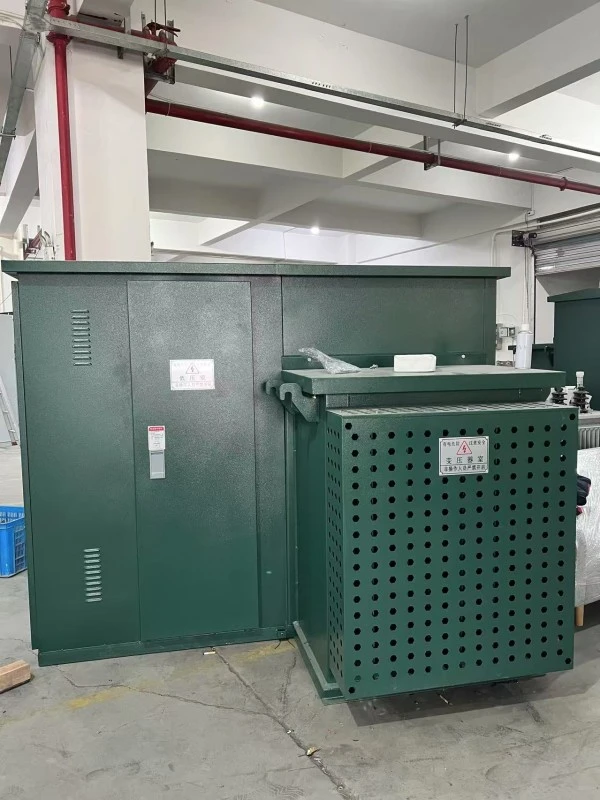

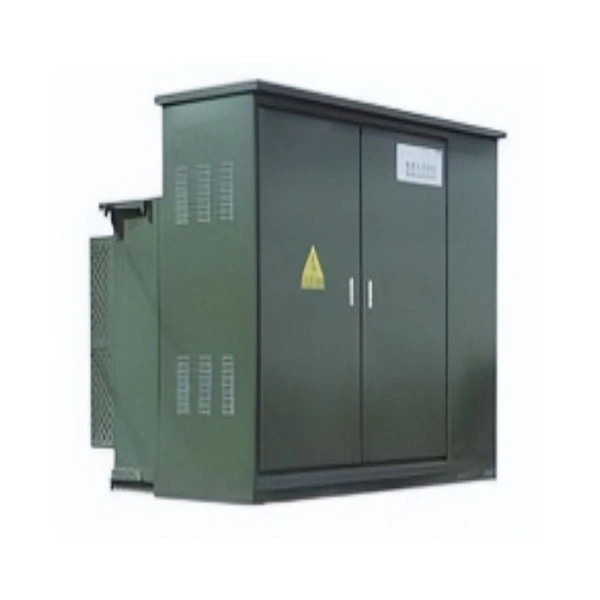

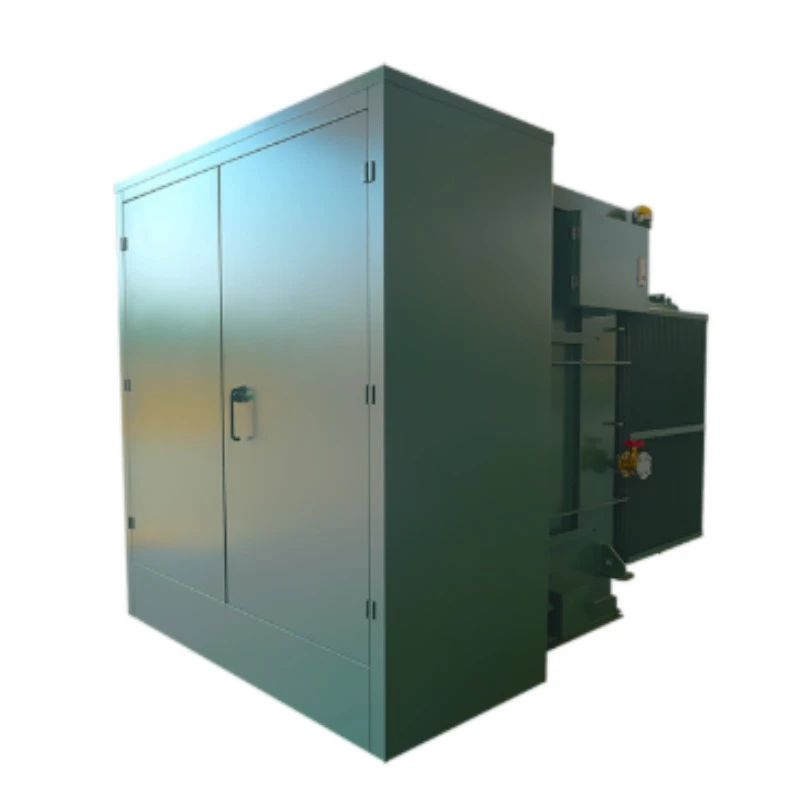

Trạm biến áp cách điện bằng dầu kiểu nhỏ gọn kiểu Mỹ

Trạm biến áp kiểu hộp nhỏ gọn cách nhiệt bằng dầu biến áp của Mỹ là một giải pháp phân phối điện đúc sẵn, tích hợp đầy đủ. Theo định nghĩa, nó là một cụm lắp ráp nhỏ gọn, có khả năng trượt kết hợp mộtthiết bị chuyển mạch cao áp, một máy biến áp điện ngâm trong dầu và các bảng phân phối điện áp thấp trong một vỏ kim loại kín, duy nhất.

Nó là gì:

Không giống như các trạm biến áp kiểu châu Âu truyền thống có các thành phần riêng biệt, trạm nàyĐơn vị kiểu Mỹsử dụng dầu biến áp vừa là chất cách điện vừa là môi chất làm mát. Bể biến áp được kết cấu tích hợp với vỏ, tạo nên một hệ số dạng "kiểu hộp" thống nhất.

Nó làm gì:

Trạm biến áp này được thiết kế để biến đổi nguồn điện sơ cấp có điện áp cao (thường là 12kV đến 36kV) thành nguồn điện sử dụng ở điện áp thấp (208V đến 480V). Nó thực hiện ba chức năng quan trọng:

1. Giảm điện áp: Giảm điện áp trung thế xuống mức điện áp sử dụng.

2. Bảo vệ: Có cầu chì và cầu dao để bảo vệ lưới điện hạ lưu khỏi sự cố.

3. Phân phối: Quản lý và phân phối điện cho cộng đồng dân cư, trung tâm thương mại hoặc cơ sở công nghiệp.

Trạm biến áp kiểu hộp nhỏ gọn kiểu Mỹ cách nhiệt bằng dầu biến áp vượt trội trong các môi trường có không gian hạn chế nhưng độ tin cậy không thể bị ảnh hưởng. Nó loại bỏ sự cần thiết của một sân có hàng rào riêng biệt hoặc một mái vòm bê tông vì tất cả các bộ phận mang điện đều được bao bọc hoàn toàn.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Câu hỏi 1: Điều gì khiến Trạm biến áp loại nhỏ gọn kiểu hộp cách điện bằng dầu của Máy biến áp khác với máy biến áp gắn trên tấm đệm tiêu chuẩn?

A1: Sự khác biệt nằm ở sự tích hợp. Máy biến áp gắn trên tấm đệm tiêu chuẩn chỉ là một máy biến áp. Trạm biến áp kiểu Mỹ nhỏ gọn kiểu hộp của chúng tôi bao gồm ngăn điện áp cao với cầu dao và cầu chì tải, cùng với bảng cầu dao điện áp thấp. Nó là một "trạm biến áp trong hộp", trong khi thiết bị tiêu chuẩn chỉ đơn giản là một máy biến áp. Lớp cách nhiệt bằng dầu cũng mang lại khả năng dập tắt hồ quang vượt trội khi có sự cố.

Câu hỏi 2: Lớp cách nhiệt bằng dầu mang lại lợi ích như thế nào cho hoạt động của tôi ở vùng khí hậu khắc nghiệt?

A2: Dầu máy biến áp có độ bền điện môi cao hơn không khí và độ dẫn nhiệt tốt hơn đáng kể. Ở vùng khí hậu nóng (lên đến 50°C), dầu hấp thụ nhiệt từ lõi và cuộn dây, tản nhiệt qua thành bể dạng sóng. Ở vùng khí hậu lạnh, dầu duy trì độ nhớt ổn định, ngăn ngừa hiện tượng phóng điện bên trong. Điều này làm cho Trạm biến áp loại nhỏ gọn kiểu hộp cách nhiệt bằng dầu của Máy biến áp trở nên lý tưởng cho các sa mạc, vùng ven biển và đèo núi đầy tuyết.

Q4: Tôi có thể tùy chỉnh cấu hình đầu ra điện áp thấp không?

Đ4: Có. Chúng tôi cung cấp các bảng điện áp thấp có thể cấu hình từ 2 đến 8 cách, bao gồm cả đầu ra MCCB (Bộ ngắt mạch vỏ đúc). Bạn cũng có thể thêm ngăn đo sáng, thiết bị chống sét và tụ điện điều chỉnh hệ số công suất tự động.

Kịch bản ứng dụng

1. Các phân khu dân cư: Cấp điện cho mạng lưới cấp điện ngầm cho các khu nhà ở.

2. Trang trại điện gió & mặt trời: Tăng điện áp máy phát hoặc giảm điện áp lưới cho nguồn điện phụ trợ.

3. Trạm sạc EV: Cung cấp nguồn điện 480V-3 pha chuyên dụng cho bộ sạc DC nhanh.

4. Khu công nghiệp: Là trạm biến áp nhỏ gọn tạm thời hoặc lâu dài cho nguồn điện xây dựng.

5. Các dự án cải tạo đô thị: Thay thế các máy biến áp kiểu vòm cũ có nguy cơ xảy ra lũ lụt.

Chi tiết sản xuất & Lợi thế cạnh tranh

Thành phần chi tiết:

● Thi công bể: Bể của chúng tôi sử dụng thép cán nguội 2,5mm – 3,0mm (đối thủ cạnh tranh thường sử dụng 1,5mm). Các cánh tản nhiệt được hàn bằng robot để ngăn ngừa rò rỉ dầu 100%.

● Lõi & cuộn dây: Chúng tôi sử dụng thép silicon định hướng dạng hạt có độ thấm cao (cấp M4). Các cuộn dây đồng (không phải nhôm) được ủ hoàn toàn để giảm hiện tượng mất trễ.

● Chất lượng dầu: Chúng tôi đổ đầy dầu biến thế bị ức chế (tiêu chuẩn IEC 60296) có điện áp đánh thủng >60kV. Tùy chọn: Este tự nhiên (dầu thực vật) cho các yêu cầu phân hủy sinh học.

● Công tắc HV: Bao gồm công tắc ngắt tải 4 vị trí (Đóng/Mở/Nối đất/Đã kết nối) với các chỉ báo ngắt hiển thị.

● Hệ thống sơn: Xử lý trước 5 bước + sơn lót epoxy giàu kẽm + sơn phủ polyester. Xịt muối đã được thử nghiệm trong hơn 500 giờ.

Lợi thế sản xuất so với đối thủ cạnh tranh:

Câu hỏi thường gặp

Câu hỏi 1: Trạm biến áp loại nhỏ gọn kiểu hộp cách nhiệt dầu biến áp của Mỹ được cung cấp với áp suất dầu thấp. Nó có bị rò rỉ không?

Đáp: Không. Chúng tôi vận chuyển các thiết bị kèm theo một tấm chăn nitơ nhỏ để ngăn chặn quá trình oxy hóa. Đồng hồ đo áp suất có thể đọc số 0. Sau khi đổ dầu mới đến vạch báo mức (cách lõi khoảng 5-10cm), để yên trong 6 giờ. Nếu mức độ giảm trở lại trong vòng 24 giờ, hãy liên hệ với chúng tôi để kiểm tra niêm phong.

Câu hỏi 4: Bạn có cung cấp phụ tùng thay thế cho Trạm biến áp kiểu hộp cách điện dầu kiểu Mỹ nhỏ gọn không?

Đ: Vâng. Chúng tôi cung cấp cầu chì điện áp cao (kiểu bay-o-net), cầu dao điện áp thấp, đồng hồ đo mức dầu, van giảm áp và bộ đệm trong hơn 10 năm. Đặt mua bất kỳ phụ tùng thay thế nào qua cổng web của chúng tôi để được giao hàng trong 48 giờ.

Câu hỏi 5: Làm cách nào để kiểm tra chất lượng dầu sau 2 năm vận hành?

A: Sử dụng máy đo độ bền điện môi dầu (ASTM D877). Lấy mẫu từ van xả đáy. Độ bền điện môi phải >30kV. Nếu nó giảm xuống dưới 20kV, hãy lọc dầu hoặc thay thế. Chúng tôi khuyến nghị phân tích khí hòa tan (DGA) hàng năm cho các tổ máy trên 1000kVA.

Câu hỏi 6: Trạm biến áp kiểu hộp nhỏ gọn cách nhiệt bằng dầu của máy biến áp có tương thích với hệ thống lưới điện thông minh không?

Đ: Chắc chắn rồi. Các tiện ích bổ sung tùy chọn bao gồm: bộ giám sát từ xa 4G/5G (nhiệt độ dầu, áp suất, dòng tải) và cổng RS485/Modbus RTU. Bạn có thể tích hợp nó trực tiếp vào hệ thống SCADA của mình.

Dịch vụ hậu mãi

Thời hạn bảo hành: 12 tháng kể từ ngày vận hành thử hoặc 14 tháng kể từ ngày vận chuyển (tùy theo điều kiện nào đến trước).

Bảo hiểm: Tất cả các lỗi sản xuất bao gồm lỗi lõi, đoản mạch cuộn dây, rò rỉ dầu từ mối hàn vàthiết bị chuyển mạchsự cố cơ học.
