Trạm biến áp kiểu hộp ngoài trời đúc sẵn thông minh

Thiết bị này là gì?

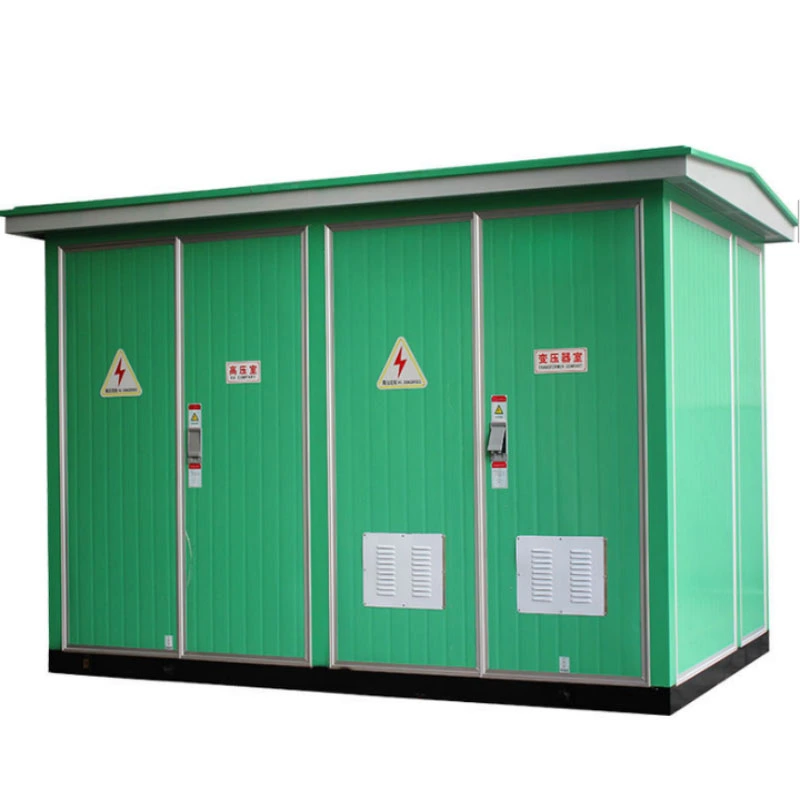

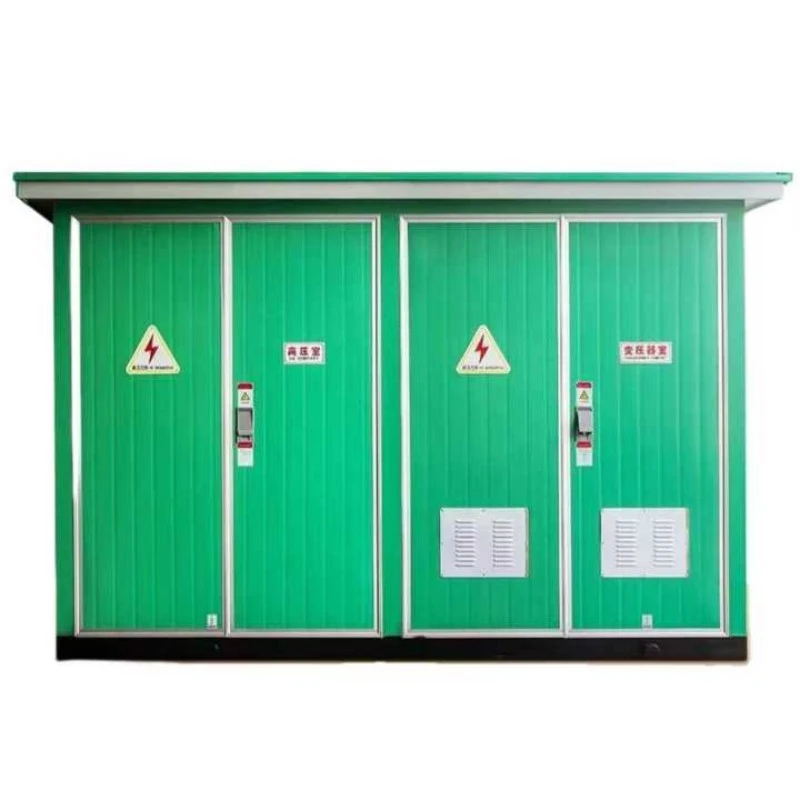

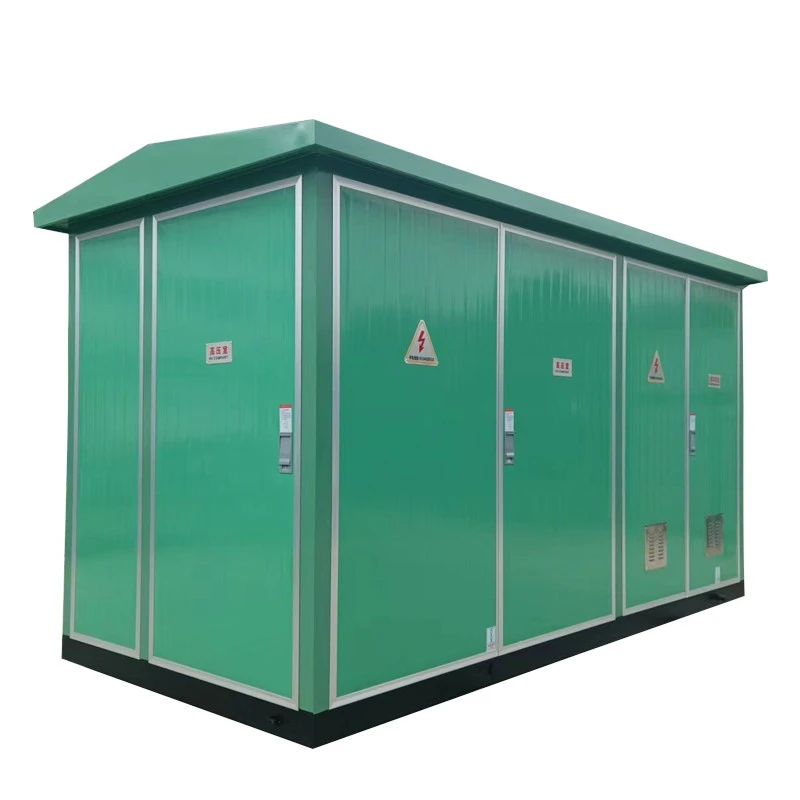

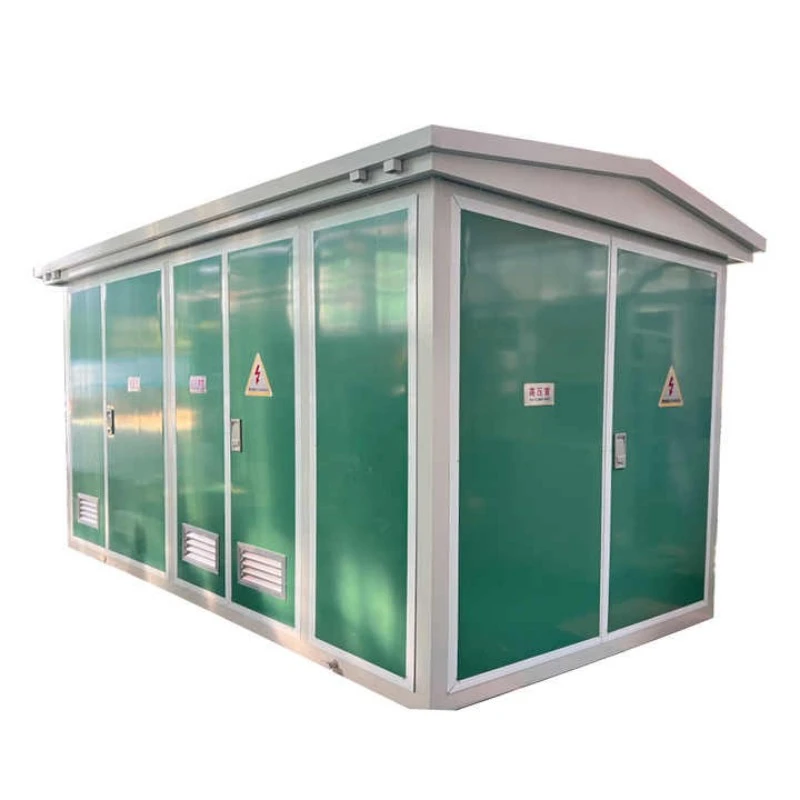

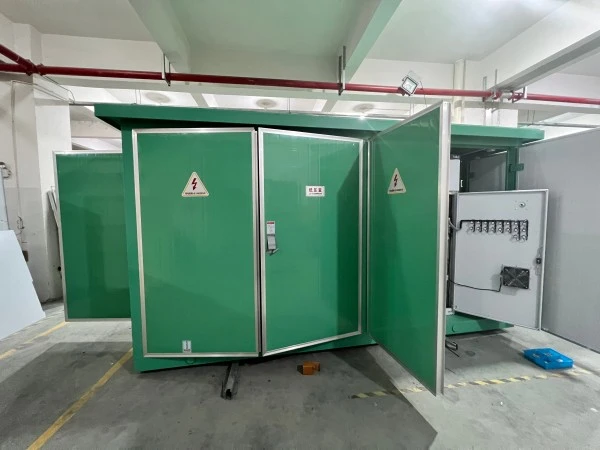

Trạm biến áp dạng hộp ngoài trời đúc sẵn thông minh YB-24 là thiết bị phân phối điện nhỏ gọn, được lắp ráp tại nhà máy, tích hợpthiết bị chuyển mạch cao áp, một máy biến áp điện và thiết bị phân phối điện áp thấp vào một vỏ bọc chịu được thời tiết duy nhất. Nó thuộc họ trạm biến áp đúc sẵn, còn được gọi là “trạm biến áp nhỏ gọn” hoặc “trạm biến áp đóng gói”.

Phân tích mã mẫu:

YB — Trạm biến áp kiểu hộp đúc sẵn

24 - Mã loạt thiết kế, thể hiện điều khiển thông minh và cấu hình mô-đun

Nó làm gì?

Chức năng cốt lõi của thiết bị này là nhận năng lượng điện cao áp (thường là 10kV hoặc 35kV), giảm xuống điện áp thấp (400V/380V) thông qua một máy biến áp tích hợp và phân phối an toàn đến các phụ tải của người dùng cuối như cộng đồng dân cư, trung tâm thương mại, nhà máy hoặc trạm sạc xe điện.

Không giống như các trạm biến áp xây dựng dân dụng truyền thống, YB-24 không yêu cầu lắp ráp các bộ phận riêng lẻ tại chỗ. Nó được nối dây đầy đủ, thử nghiệm trước và vận chuyển dưới dạng một thiết bị duy nhất. Nó sử dụng máy biến áp chứa dầu loại khô không dầu hoặc có thể phân hủy sinh học (tùy chọn) và dựa vào làm mát không khí tự nhiên hoặc cưỡng bức. Hệ thống điều khiển thông minh cho phép thu thập dữ liệu từ xa, báo lỗi và chuyển mạch tự động, lý tưởng cho các ứng dụng lưới điện thông minh.

Ưu điểm sản phẩm

Trạm biến áp dạng hộp ngoài trời đúc sẵn thông minh YB-24 mang lại những lợi thế rõ ràng so với các trạm biến áp truyền thống:

1. Tiết kiệm không gian và lắp đặt nhanh chóng

Chỉ chiếm 40% diện tích của trạm biến áp dân dụng thông thường

Có thể lắp đặt trên tấm bê tông đơn giản trong vòng 2-3 ngày

Không cần phòng thiết bị riêng biệt hoặc trục thông gió

2. Trí tuệ cao

Tiêu chuẩn được trang bị RTU (Thiết bị đầu cuối từ xa)

Hỗ trợ truyền thông 4G/5G hoặc cáp quang

Giám sát thời gian thực về điện áp, dòng điện, hệ số công suất, nhiệt độ và trạng thái cửa

Điều chỉnh đóng/mở từ xa và điều chỉnh tham số

3. An toàn & Bảo vệ Môi trường

Tùy chọn thiết kế không dầu (máy biến áp loại khô)

Ngăn cao áp chống hồ quang

Xếp hạng bảo vệ IP54 ngăn chặn sự xâm nhập của bụi và nước

Đi cáp từ phía dưới, loại bỏ các bộ phận mang điện lộ ra ngoài

4. Vòng đời hiệu quả về chi phí

Đầu tư ban đầu thấp hơn 30–40% so với trạm biến áp dân dụng

Giảm 60% chi phí xây dựng dân dụng

Chi phí bảo trì thấp hơn do thay thế thành phần mô-đun

5. Khả năng thích ứng với môi trường khắc nghiệt

Phạm vi nhiệt độ hoạt động: -25°C đến +55°C

Lớp phủ chống ăn mòn cho khu vực ven biển hoặc khu công nghiệp

Hệ thống sưởi ấm bên trong tùy chọn cho vùng lạnh

Tính năng sản phẩm

Ứng dụng sản phẩm

Trạm biến áp dạng hộp ngoài trời đúc sẵn thông minh YB-24 phù hợp với nhiều tình huống yêu cầu triển khai nhanh, diện tích nhỏ và vận hành thông minh.

Chi tiết sản xuất

1. Sản xuất bao vây

Đục, uốn và hàn CNC cho độ chính xác cao

Sơn tĩnh điện hai lớp (sơn lót giàu kẽm + lớp phủ polyester) ≥80μm

Thử nghiệm phun muối ≥500 giờ

Mái nhà có độ dốc 5° để ngăn nước đọng

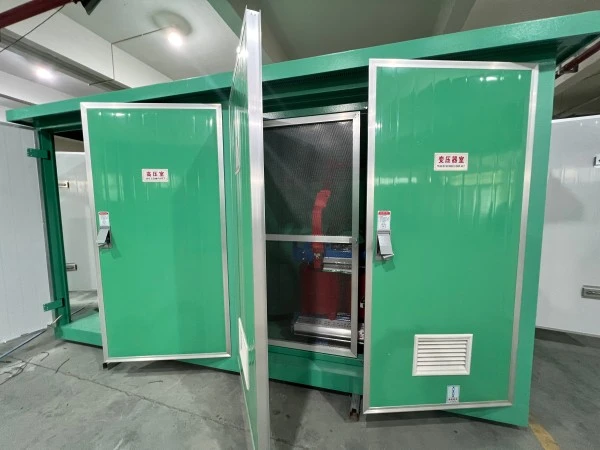

2. Bố cục bên trong

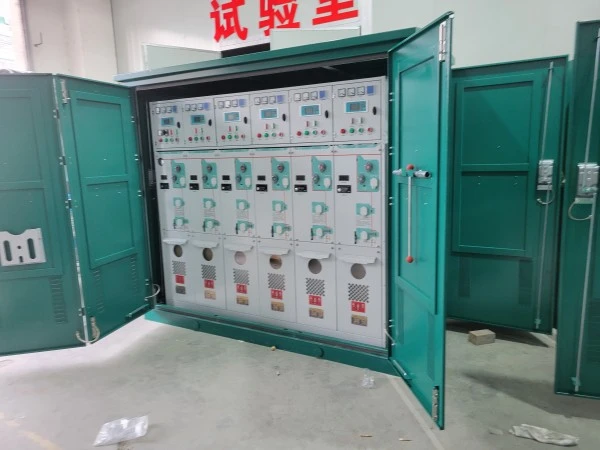

Khoang HV: Bộ phận chính vòng SF6 hoặc cầu dao cắt tải, chống sét, cầu chì cao áp

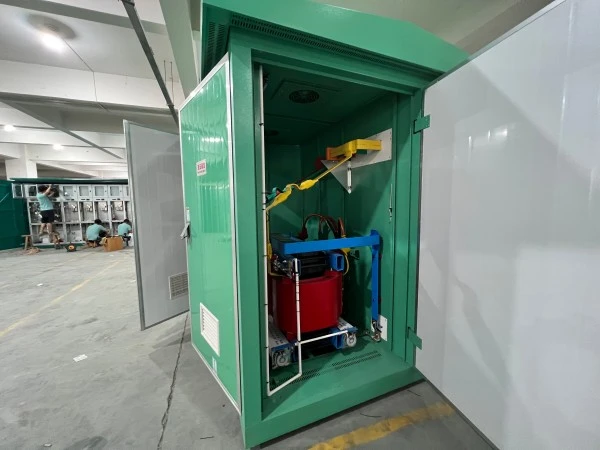

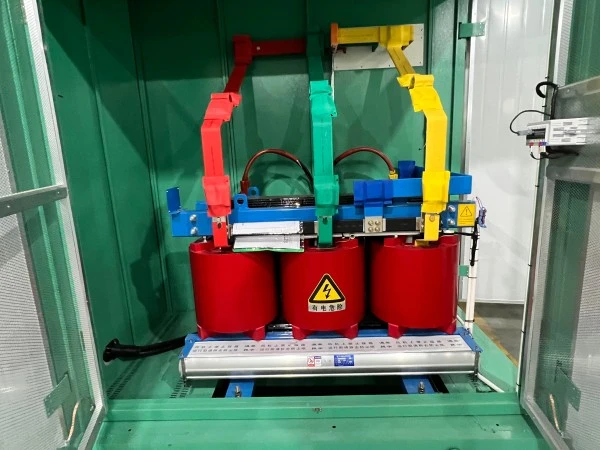

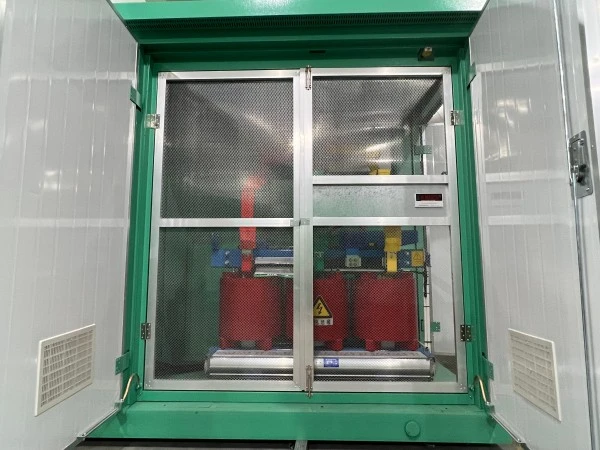

Khoang máy biến áp: Máy biến áp gắn trên con lăn, mặt trước có thể tháo rời để bảo trì dễ dàng

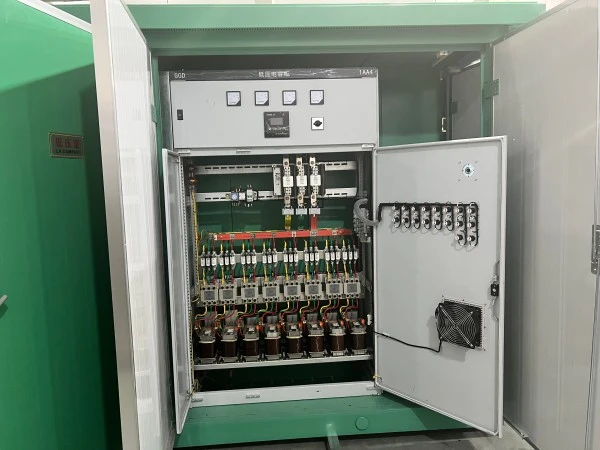

Ngăn hạ thế: Máy cắt chính, máy cắt nhánh, dàn tụ điện tự động, thiết bị đầu cuối giám sát thông minh

Tất cả các ngăn được ngăn cách bằng vách ngăn kim loại chống cháy (loại A)

3. Chi tiết hệ thống thông minh

Giám sát nhiệt độ: Cảm biến PT100 trên cuộn dây máy biến áp và bên trong vỏ bọc

Trạng thái cửa: Công tắc tiếp điểm từ có cảnh báo tới đám mây

Đo năng lượng: Máy đo hai chiều loại 1 hoặc 0,5S

Điều khiển từ xa: Hỗ trợ IEC 60870-5-101/104, DNP3.0

Kiểm soát cục bộ: HMI được bảo vệ bằng mật khẩu với tính năng ghi nhật ký sự kiện

4. Đầu vào cáp & nối đất

Đầu vào cáp phía dưới có vòng đệm cao su (duy trì xếp hạng IP54)

Thanh cái nối đất bằng đồng chuyên dụng (40×4mm) xuyên suốt tất cả các ngăn

Điện trở nối đất ≤4Ω

5. Kiểm tra chất lượng trước khi giao hàng

Kiểm tra khả năng chịu điện áp tần số nguồn (35kV đối với phía HV, 2,5kV đối với phía LV)

Tỷ số vòng dây máy biến áp và thử nghiệm tổn thất không tải

Kiểm tra giao tiếp hệ thống thông minh (ping liên tục 30 phút)

Thử nghiệm mưa (mô phỏng 10 mm/phút trong 1 giờ)

Dịch vụ đóng gói & hậu mãi

Bao bì

Toàn bộ sản phẩm được bọc trong màng căng + các góc bìa cứng sóng

Đế pallet gỗ có khe nâng xe nâng

Túi hút ẩm bên trong bao bì để chống ẩm trong quá trình vận chuyển

Tất cả các lỗ bên ngoài được bịt kín bằng băng chống thấm

Cam kết dịch vụ sau bán hàng

Thời gian bảo hành: 12 tháng kể từ ngày giao hàng (có thể gia hạn lên 24 hoặc 36 tháng với hợp đồng dịch vụ trả phí)

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Trạm biến áp dạng hộp đúc sẵn ngoài trời thông minh YB-24 có phù hợp với các khu vực ven biển có độ mặn cao không?

Đ: Vâng. Vỏ tiêu chuẩn sử dụng lớp sơn tĩnh điện chống ăn mòn có độ dày ≥80μm và vượt qua thử nghiệm phun muối 500 giờ. Đối với các môi trường có tính ăn mòn cao (ví dụ: bến cảng, nhà máy hóa chất), chúng tôi cung cấp vỏ bọc bằng thép không gỉ 304/316 và lớp phủ bổ sung trên các thanh cái bên trong.

Câu 2: Có thể thay thế máy biến áp mà không cần thay toàn bộ trạm biến áp không?

Đ: Vâng. Khoang máy biến áp được thiết kế với các tấm bên có thể tháo rời và đường ray con lăn. Máy biến áp có thể được kéo ra từ phía trước hoặc bên cạnh và có thể lắp bộ phận thay thế mà không làm ảnh hưởng đến ngăn HV hoặc LV. Tính mô-đun này là đặc điểm chính của thiết kế YB-24.

Câu hỏi 3: Hệ thống thông minh có hỗ trợ kết nối với hệ thống SCADA của bên thứ ba không?

Đ: Vâng. Bộ điều khiển tiêu chuẩn hỗ trợ Modbus RTU qua RS485 và Modbus TCP qua Ethernet. Nó cũng có thể được cấu hình cho các giao thức IEC 60870-5-101/104 hoặc DNP3.0. Chúng tôi cung cấp bản đồ đăng ký hoàn chỉnh để tích hợp hệ thống.

Câu hỏi 4: YB-24 có được phép đặt gần các tòa nhà dân cư liên quan đến giới hạn tiếng ồn không?

Đ: Vâng. Với máy biến áp loại khô, độ ồn ở khoảng cách 1 mét là ≤55dB, đáp ứng tiêu chuẩn dân cư. Đối với máy biến áp ngâm trong dầu, chúng tôi bổ sung thêm miếng đệm giảm rung và vỏ cách âm bên trong khoang máy biến áp, giúp giảm tiếng ồn xuống 48dB.

Câu 5: Thời gian giao hàng tiêu chuẩn là bao lâu?

Trả lời: Đối với cấu hình tiêu chuẩn (800kVA trở xuống, IP54, vỏ thép, có bộ phận chính dạng vòng), thời gian giao hàng là 15---20 ngày làm việc sau khi xác nhận đơn hàng. Các dự án tùy chỉnh (thép không gỉ, màu đặc biệt, chiều cao bổ sung để vào đường dây trên không) yêu cầu 25---30 ngày làm việc.

Câu hỏi 6: YB-24 có những loại máy biến áp nào?

A: YB-24 có thể được cấu hình vớimáy biến áp ngâm dầuchẳng hạn như máy biến áp loại khô đúc nhựa epoxy S13/S20 như SCB13/SCB14, tùy thuộc vào yêu cầu của dự án, môi trường lắp đặt, yêu cầu an toàn cháy nổ và tiêu chuẩn địa phương.
