Cách chọn trạm biến áp kiểu hộp phù hợp cho dự án của bạn

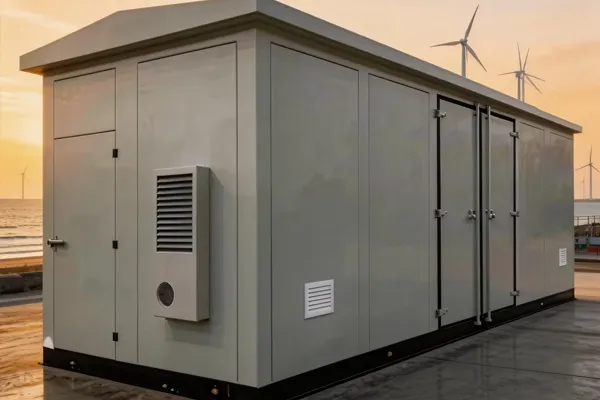

A Trạm biến áp kiểu hộplà giải pháp phân phối điện nhỏ gọn tích hợp thiết bị đóng cắt điện áp cao, máy biến áp, thiết bị phân phối điện áp thấp và thiết bị bảo vệ thành một vỏ bọc đúc sẵn. Nó được sử dụng rộng rãi trong các khu công nghiệp, tòa nhà thương mại, cộng đồng dân cư, các dự án năng lượng tái tạo, địa điểm khai thác mỏ và hệ thống cung cấp điện tạm thời.

Là nhà sản xuất thiết bị truyền tải và phân phối điện, Lugao cung cấp máy biến áp, thiết bị đóng cắt, cầu dao, cầu dao cách ly, thiết bị chống sét, CT/PT/VT và các giải pháp OEM/ODM tùy chỉnh cho tiện ích, các dự án công nghiệp và cơ sở hạ tầng. Dựa trên yêu cầu của dự án, Lugao có thể hỗ trợ khách hàng cấu hình kỹ thuật, lựa chọn sản phẩm và các giải pháp trạm biến áp tùy chỉnh.

Trạm biến áp kiểu hộp là gì?

Trạm biến áp dạng hộp còn được gọi là trạm biến áp đúc sẵn hoặc trạm biến áp nhỏ gọn. Nó được thiết kế để nhận điện trung áp, chuyển đổi thành điện áp thấp và phân phối điện an toàn đến người dùng cuối.

Thành phần chính

• Đơn vị cao áp:Được sử dụng để điều khiển, bảo vệ và chuyển mạch nguồn điện đến.
• Khối máy biến áp:Chuyển đổi điện áp để đáp ứng yêu cầu phân phối của dự án.
• Đơn vị điện áp thấp:Phân phối điện năng cho tải điện và mạch điện cuối cùng.
• Bao vây:Bảo vệ các thiết bị bên trong khỏi thời tiết, bụi bẩn và tác động bên ngoài.
• Thiết bị bảo vệ:Giúp đảm bảo vận hành an toàn trong các tình trạng quá tải, ngắn mạch hoặc lỗi.

Tại sao chủ dự án chọn trạm biến áp dạng hộp

• Cấu trúc nhỏ gọn:Tiết kiệm không gian lắp đặt so với trạm biến áp truyền thống.
• Cài đặt nhanh:Thiết kế lắp ráp tại nhà máy giúp giảm thời gian thi công tại chỗ.
• Ứng dụng linh hoạt:Thích hợp cho các dự án công nghiệp, thương mại, đô thị và năng lượng tái tạo.
• Bảo vệ đáng tin cậy:Cấu trúc kèm theo cải thiện độ an toàn của thiết bị và độ ổn định vận hành.
• Cấu hình tùy chỉnh:Có thể được thiết kế theo cấp điện áp, công suất, cách bố trí và điều kiện địa điểm.

Các yếu tố chính khi chọn trạm biến áp kiểu hộp

1. Xác nhận cấp điện áp

Cấp điện áp phải phù hợp với yêu cầu kết nối lưới và phụ tải của dự án. Cấu hình chung bao gồm đầu vào trung áp và đầu ra hạ áp cho mạng phân phối.

• Kiểm tra điện áp lưới đầu vào.
• Xác nhận điện áp đầu ra cần thiết cho thiết bị sử dụng cuối.
• Đảm bảo tuân thủ các tiêu chuẩn điện của địa phương và thông số kỹ thuật của dự án.

2. Tính công suất máy biến áp

Công suất máy biến áp là một trong những yếu tố lựa chọn quan trọng nhất. Công suất quá nhỏ có thể gây ra tình trạng quá tải, trong khi công suất quá lớn có thể làm tăng đầu tư và tổn thất năng lượng.

• Tính toán tổng tải kết nối.
• Xem xét tăng trưởng tải để mở rộng trong tương lai.
• Đánh giá nhu cầu cao điểm và yêu cầu hoạt động liên tục.
• Chọn loại máy biến áp dựa trên nhu cầu về hiệu quả, môi trường và bảo trì.

3. Đánh giá môi trường lắp đặt

Điều kiện của địa điểm ảnh hưởng trực tiếp đến thiết kế bao vây, mức độ cách nhiệt, mức độ thông gió và bảo vệ.

• Lắp đặt ngoài trời:Yêu cầu thiết kế chịu được thời tiết, chống ăn mòn và thông gió.
• Vùng có nhiệt độ cao:Cần tản nhiệt thích hợp và làm mát máy biến áp.
• Môi trường bụi bặm, ẩm ướt:Yêu cầu hiệu suất bảo vệ và niêm phong vỏ bọc cao hơn.
• Các địa điểm có độ cao:Có thể yêu cầu thiết kế cách nhiệt đặc biệt và điều chỉnh kỹ thuật.

4. Chọn bố cục phù hợp

Bố trí bên trong phải hỗ trợ vận hành an toàn, bảo trì dễ dàng và kết nối cáp hiệu quả.

• Bố cục theo phong cách Châu Âu:Thường được sử dụng cho các hệ thống phân phối nhỏ gọn và tích hợp.
• American-style layout:Thường được sử dụng khi chức năng máy biến áp và chuyển mạch được tích hợp chặt chẽ.
• Bố cục tùy chỉnh:Thích hợp cho các dự án có không gian đặc biệt, hướng cáp hoặc yêu cầu vận hành.

5. Xem xét các yêu cầu về bảo vệ và an toàn

Thiết kế an toàn phải bao gồm bảo vệ điện, bảo vệ cơ khí và an toàn cho người vận hành.

• Bảo vệ quá tải và ngắn mạch
• Thiết kế hệ thống nối đất
• Các biện pháp an toàn liên động và vận hành
• Tùy chọn cách ly lỗi và bảo vệ hồ quang
• Xóa nhãn cảnh báo và quyền truy cập bảo trì

Bảng lựa chọn trạm biến áp kiểu hộp

Yếu tố lựa chọn	Những gì cần kiểm tra	Tại sao nó quan trọng	Hành động được đề xuất
Cấp điện áp	Điện áp đầu vào và điện áp đầu ra	Đảm bảo khả năng tương thích với lưới điện và tải điện	Xác nhận bản vẽ dự án và yêu cầu lưới điện cục bộ trước khi lựa chọn
Công suất máy biến áp	Tổng tải, nhu cầu cao điểm và mở rộng trong tương lai	Ngăn chặn tình trạng quá tải và tránh đầu tư không cần thiết	Chọn công suất dựa trên tính toán phụ tải thực tế và mức dự trữ
Môi trường cài đặt	Địa điểm ngoài trời/trong nhà, nhiệt độ, độ ẩm, bụi và độ cao	Ảnh hưởng đến hiệu suất bảo vệ, cách nhiệt và làm mát vỏ bọc	Chọn cấp bảo vệ phù hợp, thiết kế thông gió và chống ăn mòn
Cấu hình thiết bị đóng cắt	Tủ vào, tủ ra, thiết bị đo lường và bảo vệ	Xác định khả năng kiểm soát nguồn điện, bảo vệ và vận hành linh hoạt	Cấu hình theo sơ đồ phân phối và yêu cầu bảo trì
Bảo vệ an toàn	Hệ thống nối đất, khóa liên động, bảo vệ lỗi và cảnh báo	Cải thiện độ an toàn của người vận hành và độ tin cậy của hệ thống	Tuân thủ các tiêu chuẩn điện hiện hành và thông số kỹ thuật an toàn của dự án
Nhu cầu tùy biến	Kích thước, màu sắc, bố cục, đầu vào cáp và các yêu cầu OEM/ODM	Giúp thiết bị phù hợp với địa điểm dự án và yêu cầu của thương hiệu	Làm việc với một nhà sản xuất có kinh nghiệm như Lugao để có thiết kế tùy chỉnh

Kịch bản ứng dụng phổ biến

Dự án công nghiệp

• Nhà máy và dây chuyền sản xuất
• Các địa điểm khai thác mỏ và công nghiệp nặng
• Khu công nghiệp và cơ sở sản xuất

Cơ sở thương mại và công cộng

• Trung tâm mua sắm và tòa nhà văn phòng
• Bệnh viện, trường học và cơ sở thành phố
• Cộng đồng dân cư và mạng lưới phân phối đô thị

Dự án năng lượng tái tạo

• Nhà máy điện mặt trời
• Hệ thống thu gom năng lượng gió
• Dự án lưu trữ năng lượng và phát điện phân tán

Tại sao chọn Lugaocho các giải pháp trạm biến áp dạng hộp?

Việc lựa chọn đúng nhà cung cấp cũng quan trọng như việc lựa chọn đúng thiết bị. Lugao hỗ trợ sức mạnh toàn cầu các dự án có kinh nghiệm sản xuất, phạm vi sản phẩm rộng và dịch vụ định hướng kỹ thuật.

Ưu điểm của Lugao

• Kinh nghiệm sản xuất thiết bị truyền tải và phân phối điện
• Dòng sản phẩm bao gồm máy biến áp, thiết bị đóng cắt và thiết bị bảo vệ liên quan
• Các giải pháp OEM/ODM tùy chỉnh cho các thông số kỹ thuật khác nhau của dự án
• Hỗ trợ các ứng dụng tiện ích, công nghiệp, cơ sở hạ tầng và năng lượng tái tạo
• Hỗ trợ kỹ thuật về cấu hình, bố trí và lựa chọn thiết bị

Phần kết luận

Bên phảiTrạm biến áp kiểu hộpnên lựa chọn theo cấp điện áp, công suất máy biến áp, môi trường lắp đặt, yêu cầu bảo vệ và nhu cầu mở rộng trong tương lai. Bằng cách làm việc với một người có kinh nghiệm nhà sản xuất như Lugao, chủ dự án có thể nâng cao hiệu quả lắp đặt, an toàn hệ thống và lâu dài độ tin cậy phân phối điện.
