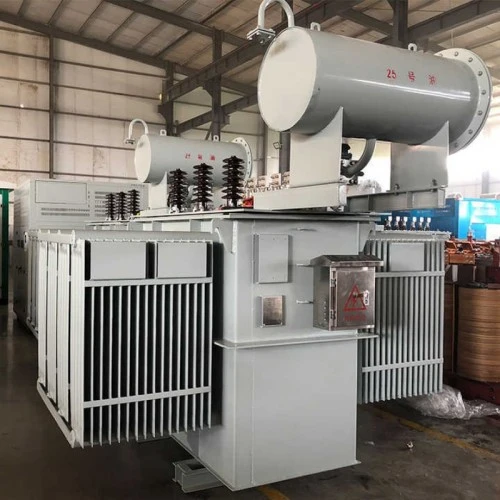

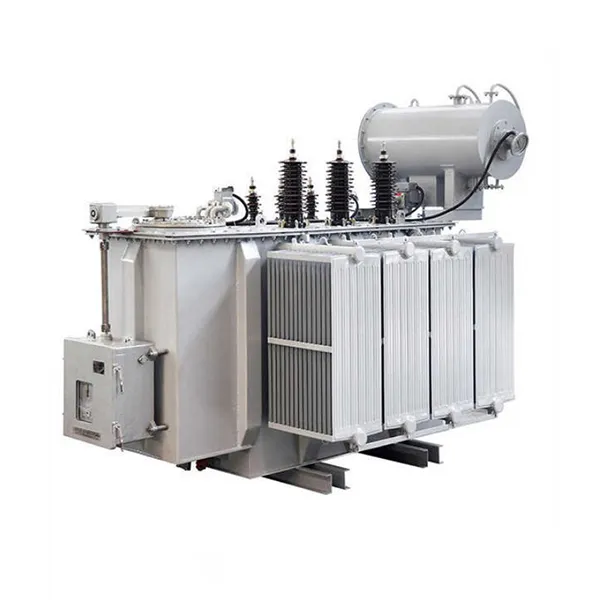

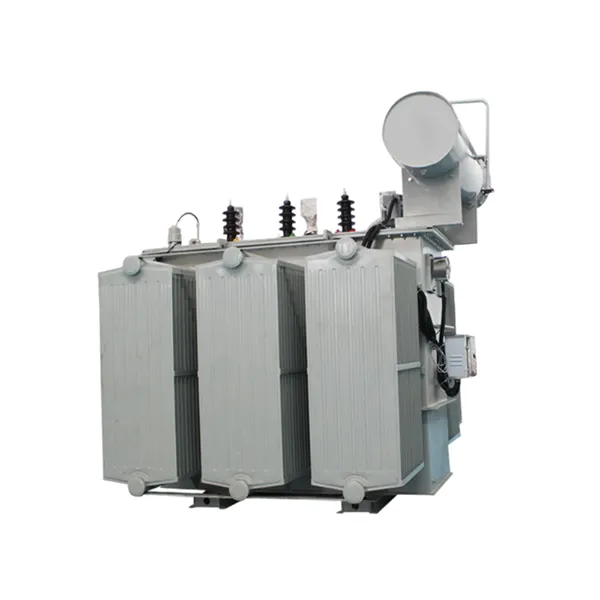

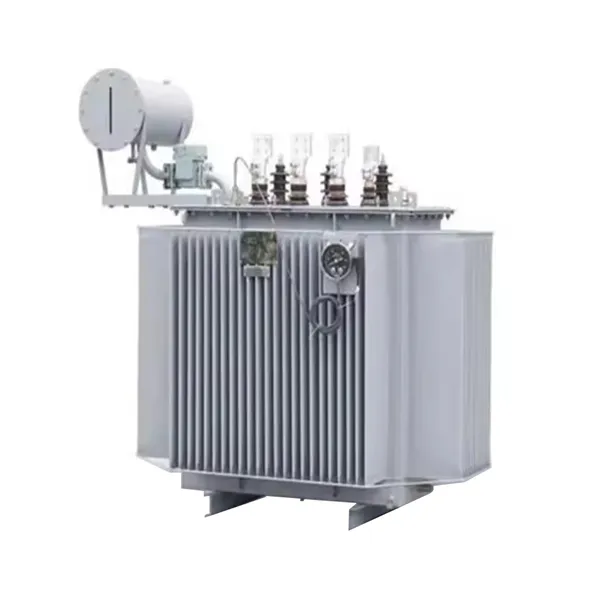

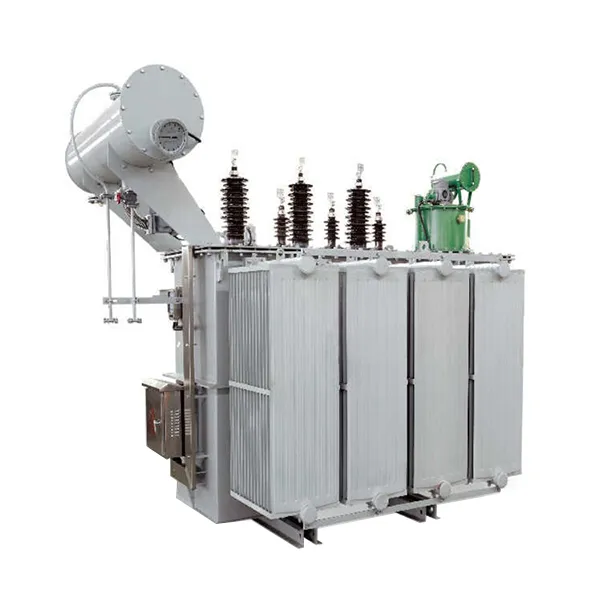

Máy biến áp cao thế ngâm dầu ngoài trời 500kva

Máy biến áp cao áp ngoài trời ngâm trong dầu ba pha này có công suất định mức 500kVA, được thiết kế để hạ điện áp cao như 10kV hoặc 35kV xuống các mức điện áp thấp như 0,4kV, lý tưởng cho các hệ thống phân phối đầu cuối. Máy biến áp có lõi được chế tạo từ thép silic định hướng dạng hạt cán nguội có độ thấm cao với thiết kế khớp nối theo bậc, giúp giảm hiện tượng trễ và tổn thất dòng điện xoáy một cách hiệu quả. Giá trị tổn thất không tải vượt trội đáng kể so với tiêu chuẩn quốc gia.

Cả cuộn dây điện áp cao và điện áp thấp đều được làm từ dây dẫn đồng không có oxy. Cuộn dây điện áp thấp sử dụng cấu hình quấn lá kim loại với các ống dẫn dầu dọc, cải thiện đáng kể độ bền cơ học và khả năng chịu ngắn mạch. Thiết kế thùng tôn kín hoàn toàn giúp tản nhiệt tuyệt vời đồng thời tự động bù đắp cho sự thay đổi thể tích dầu. Thiết kế này ngăn chặn sự tiếp xúc giữa dầu cách điện và không khí xung quanh, loại bỏ quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm, từ đó kéo dài tuổi thọ sử dụng.

Máy biến áp ngâm trong dầu hỗ trợ nhiều dải điều chỉnh (±5%, ±2×2,5%) để điều chỉnh sự biến động của điện áp lưới. Cấu trúc nhỏ gọn, chắc chắn của nó phù hợp với việc lắp đặt ngoài trời trên cột, bệ hoặc trên mặt đất, đảm bảo hiệu suất đáng tin cậy trong các điều kiện khí hậu đa dạng.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Các tính năng chính

Hiệu suất năng lượng cao: Sử dụng thép silicon có độ thấm cao và cấu trúc lõi được tối ưu hóa, giảm hơn 15% tổn thất không tải so với các sản phẩm thông thường, mang lại mức tiết kiệm năng lượng có thể đo lường được trong suốt vòng đời của thiết bị.

Cấu trúc kín hoàn toàn: Thiết kế bể dạng sóng giúp loại bỏ nhu cầu sử dụng chất bảo quản, ngăn ngừa quá trình oxy hóa dầu và hấp thụ độ ẩm, cho phép vận hành không cần bảo trì.

Khả năng chống chịu thời tiết vượt trội: Hoạt động đáng tin cậy ở nhiệt độ môi trường xung quanh từ -25°C đến +40°C và ở độ cao lên tới 1000 mét. Cấp bảo vệ IP54 đảm bảo khả năng chống bụi và mưa.

Khả năng chịu đựng ngắn mạch cao: Các cuộn dây được gia cố cơ học bằng hệ thống kẹp chắc chắn, đã vượt qua các thử nghiệm va đập ngắn mạch để đảm bảo an toàn khi xảy ra sự cố lưới điện.

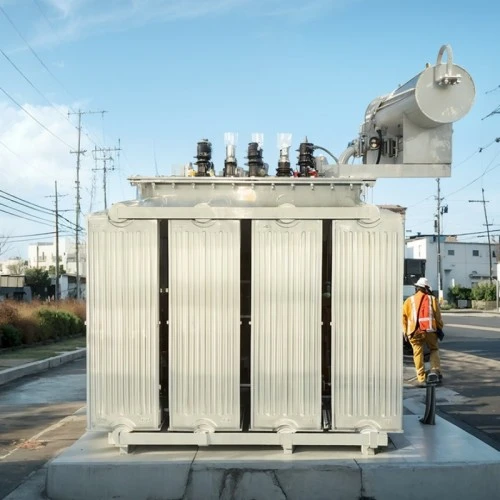

Lắp đặt linh hoạt: Kích thước nhỏ gọn hỗ trợ lắp đặt trên cột, nền tảng hoặc trên mặt đất, thích ứng với các hạn chế của cả khu vực thành thị và nông thôn.

Kịch bản ứng dụng chính

Mạng lưới phân phối điện đô thị: Thích hợp cho các khu dân cư, khu thương mại và khu công nghiệp nơi cần có hệ thống phân phối thiết bị đầu cuối đáng tin cậy.

Cơ sở công nghiệp: Cung cấp điện áp thấp ổn định cho các nhà máy sản xuất, dây chuyền chế biến và máy móc hạng nặng, xử lý các tải biến động một cách dễ dàng.

Dự án năng lượng tái tạo: Được sử dụng rộng rãi trong các hệ thống phát điện gió và quang điện cho các ứng dụng tăng cường hoặc phân phối, với khả năng thích ứng mạnh mẽ với môi trường ngoài trời.

Xây dựng cơ sở hạ tầng: Được triển khai tại các sân bay, hệ thống tàu điện ngầm, bệnh viện và trung tâm dữ liệu nơi độ tin cậy cung cấp điện cao là rất quan trọng.

Cung cấp điện tạm thời và khẩn cấp: Thiết kế nhỏ gọn và có thể vận chuyển khiến nó trở nên lý tưởng cho các trạm biến áp tạm thời hoặc các tình huống sửa chữa khẩn cấp.

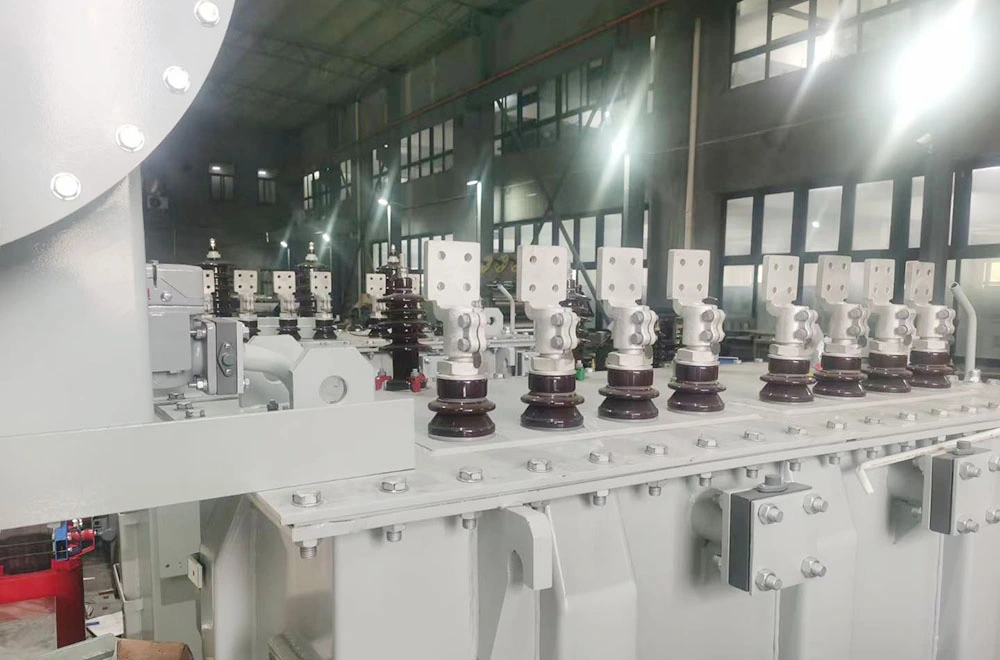

Chi tiết sản xuất

Vật liệu cốt lõi và quy trình sản xuất

Lõi được sản xuất bằng thép silic định hướng dạng hạt cán nguội có độ thấm cao với thiết kế khớp nối dạng bậc 45°. Các lớp lõi được cắt chính xác và tự động xếp chồng lên nhau để đảm bảo các mối nối chặt chẽ và đường dẫn từ đồng đều. Lõi được liên kết chắc chắn bằng băng kính bán khô, giảm thiểu độ rung và tiếng ồn đồng thời giảm tổn thất khi không tải.

Cấu trúc quanh co

Cả cuộn dây điện áp cao và điện áp thấp đều được quấn bằng dây dẫn đồng không chứa oxy, mang lại độ dẫn điện cao và tổn thất điện trở thấp. Cuộn dây điện áp thấp sử dụng cấu hình quấn lá kim loại với các ống dẫn dầu dọc và cách điện đồng đều giữa các lớp, giúp tăng cường đáng kể độ bền cơ học và khả năng chịu được ngắn mạch.

Hệ thống cách nhiệt và làm mát

Dầu cách điện khoáng chất lượng cao đóng vai trò vừa là môi trường điện môi vừa là chất làm mát, mang lại độ ổn định hóa học và độ bền điện môi tuyệt vời. Hệ thống cách điện bằng giấy dầu trải qua quá trình sấy chân không và đổ đầy dầu nghiêm ngặt để loại bỏ độ ẩm còn sót lại và bọt khí, đảm bảo điện áp khởi động phóng điện một phần cao hơn yêu cầu tiêu chuẩn.

Cấu trúc bể chứa và niêm phong

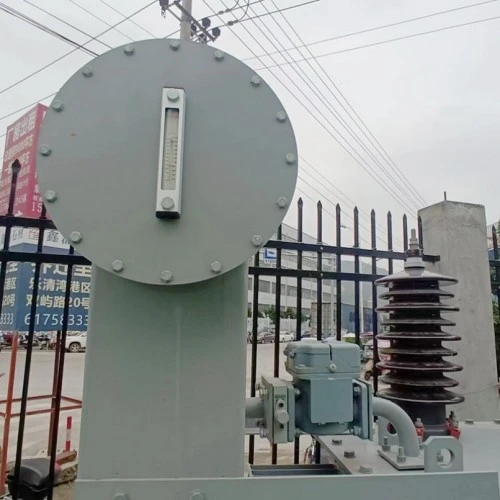

Bể chứa có thiết kế tấm tôn cung cấp cả khả năng tản nhiệt và bù giãn nở nhiệt, loại bỏ sự cần thiết của bộ bảo quản bên ngoài. Cấu trúc kín hoàn toàn ngăn chặn quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm, đảm bảo vận hành không cần bảo trì trong suốt thời gian sử dụng của máy biến áp. Van giảm áp và đồng hồ đo mức dầu được cung cấp như các tính năng an toàn tiêu chuẩn.

Đảm bảo chất lượng và thử nghiệm

Mỗi Máy biến áp cao áp ngoài trời ngâm dầu trải qua các thử nghiệm thường xuyên và điển hình toàn diện trước khi giao hàng, bao gồm các phép đo tổn thất không tải và tổn thất tải, thử nghiệm trở kháng ngắn mạch, thử nghiệm chịu quá điện áp cảm ứng, thử nghiệm phóng điện cục bộ và thử nghiệm xung sét. Tất cả các chỉ số hiệu suất chính đều vượt quá yêu cầu của cả tiêu chuẩn quốc gia và thông số kỹ thuật của IEC, đảm bảo hoạt động ổn định lâu dài trong điều kiện hiện trường phức tạp.

Hỏi đáp: Thông tin chi tiết chính về sản phẩm

Câu hỏi 1: Máy biến áp cao áp ngoài trời ngâm dầu 500kVA là gì và nó được sử dụng ở đâu?

Trả lời: Máy biến áp này hạ điện áp cao như 10kV hoặc 35kV xuống các mức điện áp thấp như 0,4kV, có công suất 500kVA. Nó được sử dụng rộng rãi trong các mạng lưới phân phối đô thị, khu công nghiệp, các dự án năng lượng tái tạo và các ứng dụng cơ sở hạ tầng nơi cần lắp đặt ngoài trời và độ tin cậy lâu dài.

Câu 2: Điều gì làm cho máy biến áp này tiết kiệm năng lượng?

Trả lời: Hiệu suất năng lượng đạt được thông qua việc sử dụng thép silicon định hướng dạng hạt có độ thấm cao và thiết kế mối nối lõi được tối ưu hóa. Những tính năng này giúp giảm hơn 15% tổn thất không tải so với các sản phẩm thông thường, giúp tiết kiệm điện đáng kể trong suốt thời gian vận hành của máy biến áp.

Câu 3: Lợi ích của việc xây dựng hoàn toàn kín là gì?

Trả lời: Bể tôn kín hoàn toàn loại bỏ sự cần thiết của hệ thống bảo quản và thông hơi. Nó ngăn chặn dầu cách điện tiếp xúc với không khí trong khí quyển, tránh quá trình oxy hóa và hấp thụ độ ẩm. Điều này làm giảm yêu cầu bảo trì và kéo dài tuổi thọ của cả dầu và máy biến áp.

Câu 4: Máy biến áp này hoạt động như thế nào trong điều kiện ngắn mạch?

Trả lời: Máy biến áp cao áp ngoài trời ngâm dầu 500kVA được thiết kế với cấu trúc cuộn dây được gia cố cơ học và hệ thống kẹp chắc chắn. Nó đã vượt qua thành công các thử nghiệm tác động ngắn mạch tại các phòng thử nghiệm được công nhận trên toàn quốc, đảm bảo hiệu suất đáng tin cậy và an toàn khi xảy ra sự cố lưới điện.

Câu 5: Những gì bảo hành và hỗ trợ sau bán hàng được cung cấp?

Trả lời: Chúng tôi cung cấp bảo hành 5 năm cho các lỗi sản xuất trong điều kiện sử dụng thông thường. Hỗ trợ kỹ thuật trọn đời và sẵn có phụ tùng thay thế được cung cấp. Trong trường hợp thất bại, chúng tôi sẽ phản hồi trong vòng một giờ kể từ khi thông báo và cử nhân viên kỹ thuật trong vòng 24 giờ trong nước. Máy biến áp được thiết kế cho tuổi thọ không dưới 30 năm.

Tại sao chọn Lugao Power?

Chứng nhận và đảm bảo chất lượng

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2008

Được đánh dấu CE

Báo cáo thử nghiệm loại từ Trung tâm giám sát và thử nghiệm chất lượng máy biến áp quốc gia

Kiểm tra định kỳ 100% trước khi giao hàng: tổn thất không tải, tổn thất tải, trở kháng ngắn mạch, quá điện áp cảm ứng, phóng điện cục bộ, xung sét, v.v.

Đóng gói và giao hàng

Bao bì: Thùng gỗ hoặc bao bì bọc chịu được thời tiết thích hợp cho vận chuyển đường biển, đường bộ hoặc đường sắt

Điều kiện vận chuyển: Đổ đầy dầu, niêm phong, kèm theo báo cáo thử nghiệm tại nhà máy, hướng dẫn sử dụng và bản vẽ lắp đặt

Phụ kiện tiêu chuẩn: Đồng hồ đo mức dầu, van giảm áp, đồng hồ đo nhiệt độ, ống lót, bu lông nối đất và bộ phần cứng hoàn chỉnh

Cam kết dịch vụ sau bán hàng

Bảo hành 5 năm: Miễn phí sửa chữa hoặc thay thế đối với các vấn đề về chất lượng phát sinh trong quá trình sử dụng bình thường sau khi vận hành thử.

Hỗ trợ dịch vụ trọn đời: Hỗ trợ kỹ thuật và sẵn có phụ tùng thay thế trong suốt vòng đời sản phẩm.

Tuổi thọ thiết kế 30 năm: Được chế tạo bằng vật liệu cao cấp để đảm bảo độ tin cậy lâu dài.

Ứng phó khẩn cấp: Phản hồi trong vòng một giờ kể từ khi thông báo lỗi; dịch vụ tận nơi trong nước trong vòng 24 giờ.
