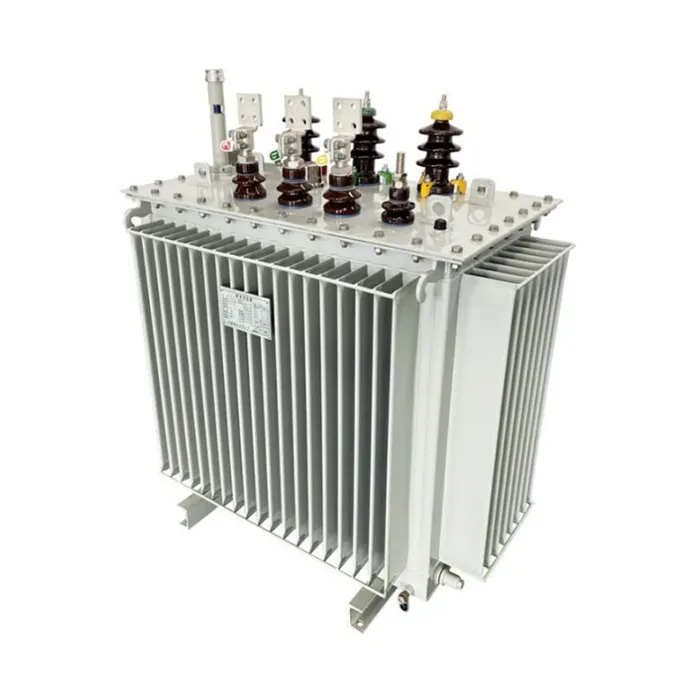

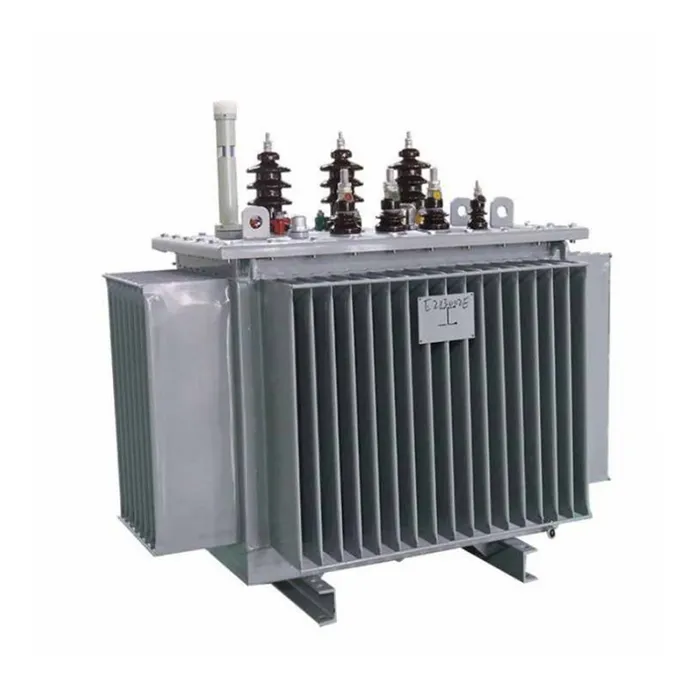

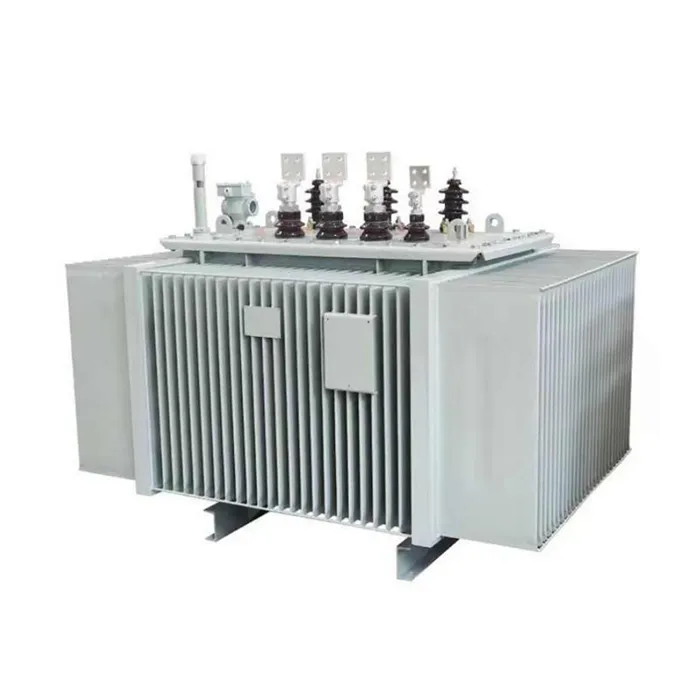

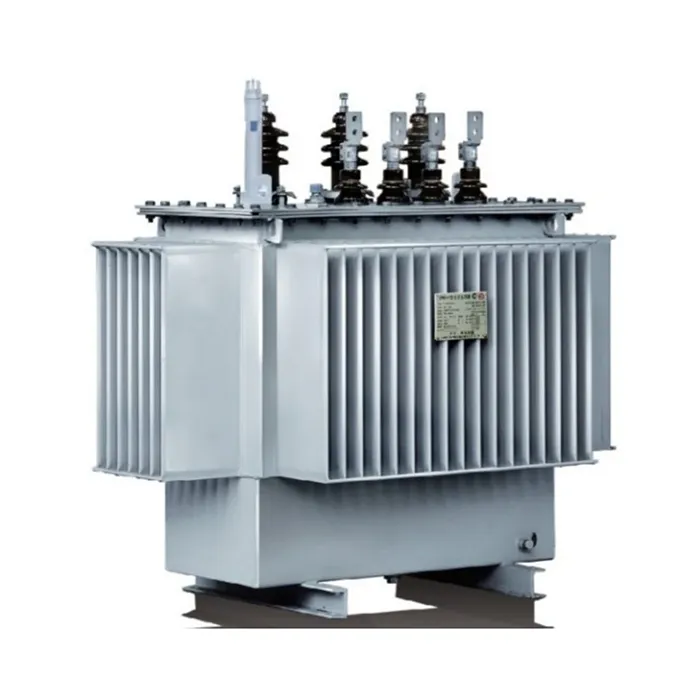

Máy biến áp cao áp ba pha hai cuộn dây

Công ty chúng tôi là nhà sản xuất chuyên nghiệp của Máy biến áp cao áp ba pha hai cuộn dây, được thiết kế để cung cấp khả năng truyền tải điện đáng tin cậy và hiệu quả cho lưới điện cao thế và các ứng dụng phát điện quy mô lớn. Ưu điểm cốt lõi của chúng tôi nằm ở các giải pháp ứng dụng không linh hoạt, bao gồm nhiều phương pháp điều chỉnh điện áp như bộ thay đổi điểm nối mạch và bộ thay đổi điểm khi có tải—cho phép điều chỉnh điện áp mà không bị gián đoạn nguồn điện trong điều kiện lưới điện dao động. Với các tùy chọn làm mát đa dạng như tự làm mát bằng dầu, làm mát không khí cưỡng bức và tuần hoàn dầu cưỡng bức, máy biến áp của chúng tôi thích ứng liền mạch với nhiều môi trường lắp đặt khác nhau. Các sản phẩm này kết hợp cấu trúc đơn giản, hoạt động ổn định, khả năng chống va đập và quá tải mạnh, đồng thời mang lại hiệu quả chi phí cao, khiến chúng trở thành lựa chọn ưu tiên cho các trạm biến áp, nhà máy điện và hệ thống điện công nghiệp.

Thương hiệu : Lugao Power Co., Ltd.
Chứng nhận: ISO/CE/Báo cáo thử nghiệm loại

Gửi yêu cầu

Mô tả Sản phẩm

Máy biến áp cao áp ba pha hai cuộn dây được sản xuất bởiCông ty TNHH Điện lực Lugaolà máy biến áp điện hiệu suất cao được thiết kế dành riêng cho mạng lưới phân phối và truyền tải điện áp cao. Không giống như thiết kế ba cuộn dây, máy biến áp này chỉ có cuộn dây điện áp cao và điện áp thấp, đơn giản hóa đáng kể cấu trúc đồng thời nâng cao độ tin cậy vận hành. Thiết kế này làm giảm các điểm lỗi và cải thiện khả năng chịu lỗi, khiến nó đặc biệt phù hợp với các ứng dụng nâng cấp máy phát điện và kết nối lưới điện.

Được chế tạo với lõi thép silicon định hướng dạng hạt có độ tổn hao thấp và cuộn dây bằng đồng không chứa oxy có độ dẫn điện cao, máy biến áp đạt được tổn thất khi không tải và khi tải cực kỳ thấp. Mạnh mẽhệ thống làm mát ngâm dầuđảm bảo tản nhiệt hiệu quả, đồng thời cấu trúc bể kín hoàn toàn ngăn chặn quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm. Với nhiều cấu hình điều chỉnh và làm mát có sẵn, sản phẩm này mang lại hiệu suất ổn định lâu dài trong các điều kiện vận hành khắt khe.

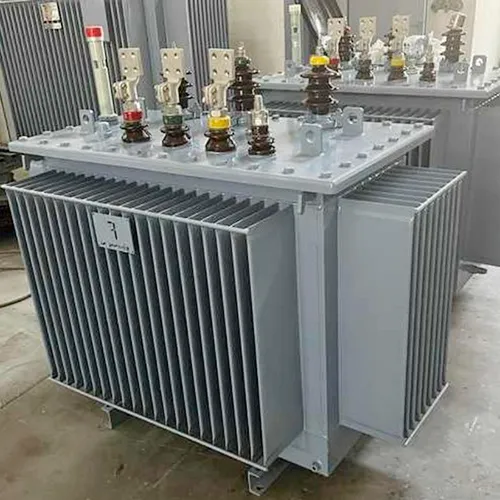

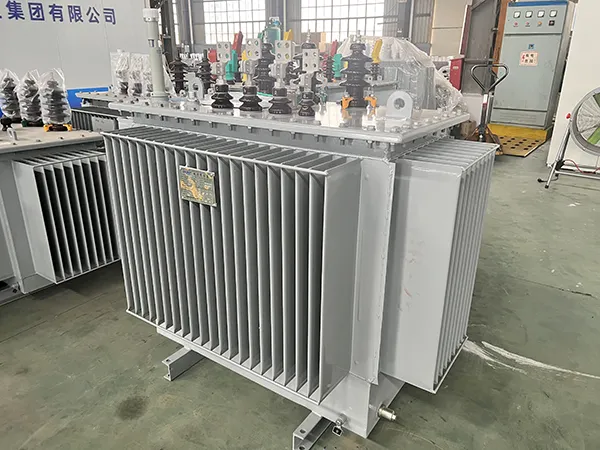

Two Winding Three Phase High Voltage Transformer

Tính năng và ứng dụng sản phẩm

Đặc trưng

Đáp ứng hoặc vượt quá IEC, ANSI, GB và các tiêu chuẩn quốc tế khác

Thiết kế hai cuộn dây cho cấu trúc đơn giản hóa và nâng cao độ tin cậy

Điều chỉnh điện áp linh hoạt với bộ đổi điện ngoài mạch hoặc có tải

Nhiều phương pháp làm mát: tự làm mát bằng dầu, làm mát không khí cưỡng bức, tuần hoàn dầu cưỡng bức

Khả năng chịu quá tải cao và khả năng chịu ngắn mạch tuyệt vời

Thiết kế thùng tôn kín hoàn toàn ngăn chặn quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm

Hoạt động ít tiếng ồn và hiệu quả năng lượng cao

Cấu trúc chắc chắn phù hợp với môi trường ngoài trời khắc nghiệt

Kích thước tiêu chuẩn hóa để dễ dàng lắp đặt và bảo trì

Hỏi đáp: Những hiểu biết chính về Máy biến áp cao áp ba pha hai cuộn dây

Hỏi:Máy biến áp cao áp ba pha hai cuộn dây là gì?

MỘT:Máy biến áp cao áp ba pha hai cuộn dây bao gồm hai cuộn dây riêng biệt—cuộn sơ cấp điện áp cao và cuộn thứ cấp điện áp thấp—cuộn quanh một lõi từ thông thường. Nó được sử dụng để tăng hoặc giảm điện áp trong hệ thống điện ba pha, cung cấp giải pháp thay thế đơn giản và đáng tin cậy hơn cho thiết kế máy biến áp ba cuộn dây hoặc máy biến áp tự động. Cấu trúc này được áp dụng rộng rãi trong các nhà máy điện, trạm biến áp và các ứng dụng công nghiệp chỉ yêu cầu hai cấp điện áp.

Hỏi:Điều gì làm cho máy biến áp này linh hoạt trong ứng dụng?

MỘT:Tính linh hoạt đạt được thông qua hai khía cạnh chính. Đầu tiên, các tùy chọn điều chỉnh điện áp cho phép người dùng chọn bộ chuyển đổi nấc rẽ nhánh cho các ứng dụng có yêu cầu điện áp ổn định hoặc bộ chuyển đổi nấc khi có tải cho lưới điện có dao động điện áp đáng kể—cho phép điều chỉnh mà không làm gián đoạn nguồn điện. Thứ hai, tính linh hoạt của phương pháp làm mát bao gồm tự làm mát bằng dầu cho các ứng dụng tiêu chuẩn, làm mát không khí cưỡng bức để tăng công suất và tuần hoàn dầu cưỡng bức cho môi trường tải trọng cao hoặc nhiệt độ cao, đảm bảo khả năng thích ứng với các điều kiện lắp đặt đa dạng.

Hỏi:Thiết kế hai cuộn dây cải thiện độ tin cậy như thế nào?

MỘT:Với ít cuộn dây hơn và kết nối bên trong đơn giản hơn so với máy biến áp ba cuộn dây, cấu trúc hai cuộn dây giúp giảm các điểm hư hỏng tiềm ẩn và đơn giản hóa việc sản xuất và bảo trì. Điều này mang lại độ tin cậy vận hành cao hơn, giảm nguy cơ lỗi bên trong và khắc phục sự cố dễ dàng hơn, khiến nó trở nên lý tưởng cho các ứng dụng quan trọng như máy phát điện tăng cường hoặc trạm biến áp lưới điện chính.

Hỏi:Ưu điểm của khả năng chịu quá tải cao và khả năng chịu ngắn mạch là gì?

MỘT:Khả năng quá tải cao đảm bảo máy biến áp có thể xử lý các đợt tăng tải tạm thời mà không bị quá nhiệt hoặc suy giảm hiệu suất, điều này rất quan trọng trong môi trường công nghiệp hoặc lưới điện có nhu cầu luôn biến động. Khả năng chịu ngắn mạch tuyệt vời—đạt được nhờ cấu trúc cuộn dây được tối ưu hóa, hệ thống kẹp chắc chắn và vật liệu cách điện có độ bền cao—bảo vệ máy biến áp khỏi các ứng suất cơ và nhiệt khi xảy ra sự cố lưới điện, kéo dài đáng kể tuổi thọ sử dụng.

Kịch bản ứng dụng chính

Nhà máy phát điện:Được sử dụng làm máy biến áp tăng áp của máy phát điện để kết nối máy phát điện với lưới truyền tải điện áp cao.

Trạm biến áp lưới:Lý tưởng cho việc chuyển đổi điện áp giữa hai cấp lưới, chẳng hạn như 110kV đến 35kV hoặc 220kV đến 110kV.

Hệ thống điện công nghiệp:Cung cấp khả năng chuyển đổi điện áp cao sang điện áp thấp cho các cơ sở công nghiệp lớn cần nguồn điện đáng tin cậy.

Tích hợp năng lượng tái tạo:Thích hợp cho các trang trại gió và nhà máy điện mặt trời nơi điện áp được tăng cường để kết nối lưới điện trong điều kiện môi trường đầy thách thức.

Dự án cơ sở hạ tầng:Được triển khai tại sân bay, đường sắt, trung tâm dữ liệu và bệnh viện yêu cầu độ tin cậy cao và các phương án lắp đặt linh hoạt.

Thông số sản phẩm (Thông số kỹ thuật)

Đánh giá (kVA)	HV (kV)	LV (kV)	Nhóm vectơ	Trở kháng (%)	Tổn thất không tải (kW)	Tổn thất tải (kW)	Dòng điện không tải (%)	Trọng lượng (kg)	Kích thước (L×W×H) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Lưu ý: Phạm vi khai thác: ±5%, ±2×2.5%; Tần số: có sẵn 50Hz / 60Hz; Tỷ lệ điện áp tùy chỉnh có sẵn theo yêu cầu.

Chi tiết sản xuất

Vật liệu cốt lõi và quy trình sản xuất

Lõi biến áp cao áp ba pha hai cuộn dây được sản xuất bằng thép silic định hướng dạng hạt cán nguội có độ thấm cao với thiết kế khớp nối theo bậc, giảm thiểu tổn thất không tải và giảm dòng điện từ hóa. Các lớp lõi được cắt chính xác và tự động xếp chồng lên nhau để đảm bảo các mối nối chặt chẽ và đường dẫn từ đồng đều. Lõi được liên kết chắc chắn bằng băng thủy tinh bán khô để duy trì tính toàn vẹn của cấu trúc và hoạt động ít tiếng ồn.

Cấu trúc quanh co

Cả cuộn dây điện áp cao và điện áp thấp đều được chế tạo bằng dây dẫn đồng không có oxy, mang lại độ dẫn điện cao và tổn thất điện trở thấp. Cuộn dây điện áp thấp sử dụng cấu trúc lá kim hoặc xoắn ốc với các ống dẫn dầu dọc, tăng cường đáng kể độ bền cơ học và khả năng chịu ngắn mạch. Cuộn dây điện áp cao được thiết kế với cấu hình đĩa xen kẽ hoặc liên tục để tối ưu hóa sự phân bố điện áp và cường độ xung.

Hệ thống cách nhiệt và làm mát

Dầu cách điện gốc khoáng chất lượng cao hoặc dầu cách điện có điểm cháy cao thân thiện với môi trường được sử dụng để mang lại độ bền điện môi và độ ổn định hóa học tuyệt vời. Hệ thống cách điện bằng giấy dầu trải qua quá trình sấy chân không và đổ đầy dầu để loại bỏ hơi ẩm và không khí còn sót lại, đảm bảo điện áp khởi động phóng điện cục bộ cao và độ tin cậy vận hành lâu dài. Các tùy chọn làm mát bao gồm tự làm mát bằng dầu (ONAN), làm mát bằng không khí cưỡng bức (ONAF) và tuần hoàn dầu cưỡng bức (OFAF) để đáp ứng các yêu cầu ứng dụng khác nhau.

Cấu trúc bể chứa và niêm phong

Máy biến áp cao áp ba pha hai cuộn dây sử dụng thiết kế thùng tôn. Thiết kế bể dạng sóng cung cấp khả năng bù giãn nở nhiệt mà không cần thiết bị bảo quản. Cấu trúc kín hoàn toàn ngăn chặn quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm, giảm tần suất bảo trì và kéo dài tuổi thọ dầu. Van giảm áp và đồng hồ đo mức dầu có cảnh báo mức thấp là tiêu chuẩn để đảm bảo vận hành an toàn trong điều kiện bất thường.

Cấu hình bảo vệ và điều khiển

Thiết bị tiêu chuẩn bao gồm đồng hồ đo nhiệt độ dầu có tiếp điểm báo động, chỉ báo nhiệt độ cuộn dây và van giảm áp. Đối với các ứng dụng yêu cầu giám sát nâng cao, hệ thống đo nhiệt độ cáp quang và rơle khí tùy chọn có sẵn để cho phép quản lý tải động và phát hiện lỗi sớm.

Đảm bảo chất lượng và thử nghiệm

Máy biến áp cao áp ba pha hai cuộn dây phải trải qua quá trình kiểm tra điển hình và kiểm tra định kỳ toàn diện trước khi giao hàng, bao gồm kiểm tra tổn thất không tải và tổn thất tải, kiểm tra trở kháng ngắn mạch, kiểm tra khả năng chịu quá điện áp cảm ứng, kiểm tra phóng điện cục bộ và kiểm tra xung sét. Tất cả các chỉ số hiệu suất chính đều vượt quá yêu cầu của cả tiêu chuẩn quốc gia và thông số kỹ thuật của IEC, đảm bảo hoạt động ổn định lâu dài trong điều kiện hiện trường phức tạp.

Dịch vụ hậu mãi sản phẩm

Tất cả các sản phẩm đều được bảo hành 5 năm đối với các lỗi sản xuất trong điều kiện sử dụng bình thường, đảm bảo hoạt động không bị rò rỉ và bong tróc sơn.

Hỗ trợ dịch vụ trọn đời đảm bảo luôn có sẵn phụ tùng thay thế và hỗ trợ kỹ thuật trong suốt vòng đời sản phẩm.

Được thiết kế để có tuổi thọ không dưới 30 năm trong điều kiện bảo trì thích hợp.

Trong trường hợp thiết bị bị lỗi, nhà cung cấp sẽ phản hồi trong vòng một giờ kể từ khi thông báo và cử nhân viên kỹ thuật đến địa điểm trong vòng 24 giờ trong nước.

Cam kết dịch vụ

Công ty TNHH Lugao Power hoạt động theo Hệ thống quản lý chất lượng ISO 9001-2008, đảm bảo tất cả Máy biến áp cao áp hai cuộn dây ba pha đều đáp ứng 100% tiêu chuẩn chất lượng trước khi xuất xưởng. Các dịch vụ trước bán hàng, bán hàng và hậu mãi toàn diện được cung cấp để đảm bảo sự hài lòng hoàn toàn của khách hàng.

Tuân thủ tiêu chuẩn:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 Dòng sản phẩm IEC 60076
