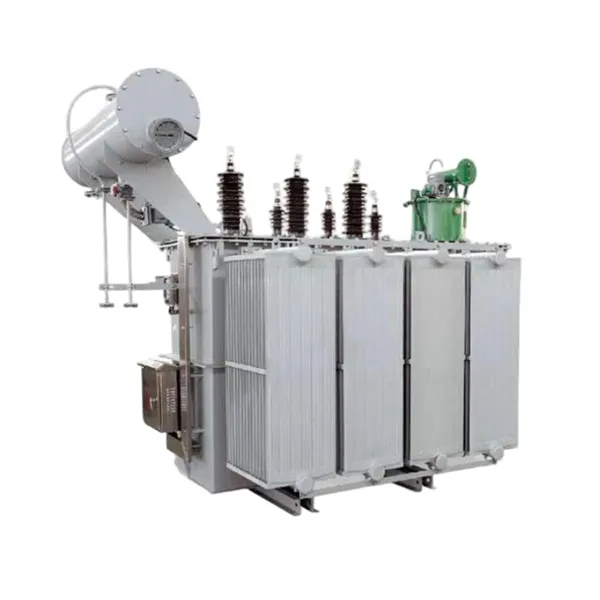

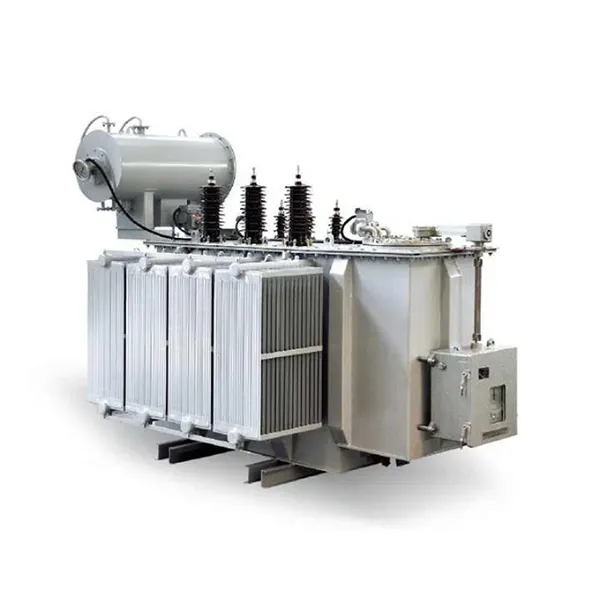

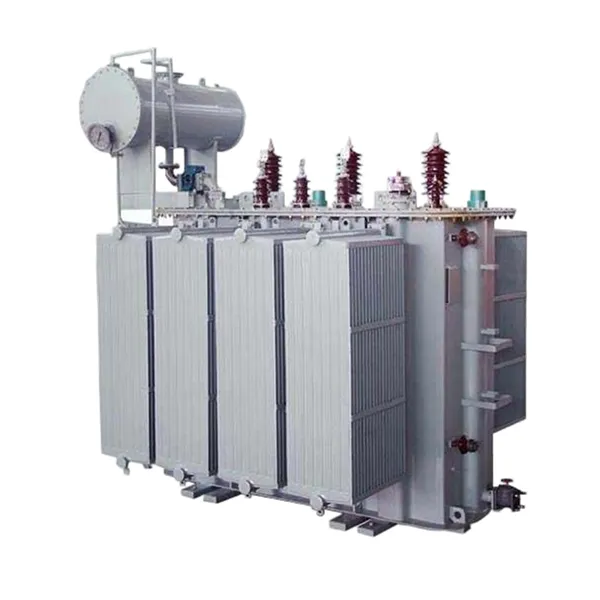

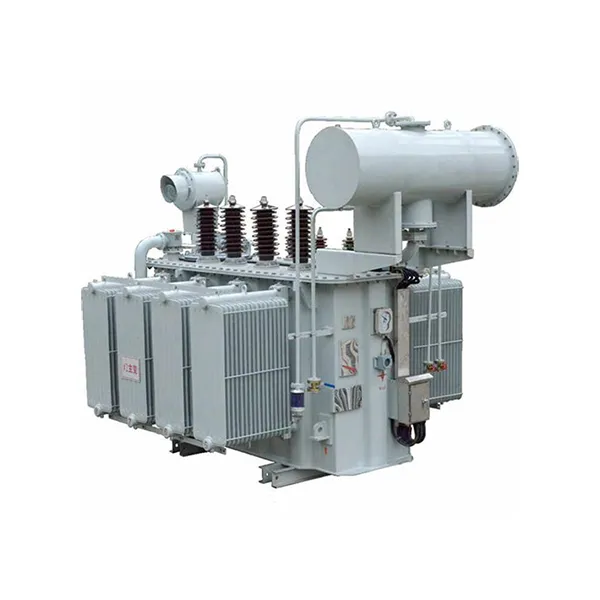

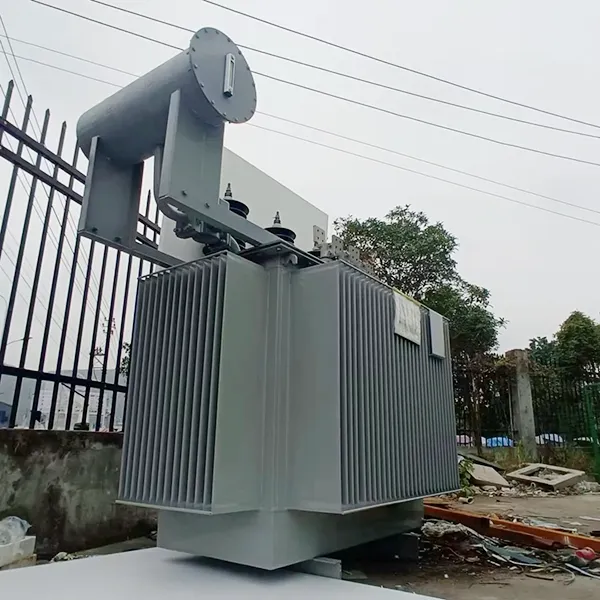

Tăng cường máy biến áp điện trung thế 3 pha

Máy biến áp điện trung thế ba pha cải tiến của chúng tôi được thiết kế để chuyển đổi nguồn điện hạ thế (chẳng hạn như 0,4kV) thành đầu ra điện áp trung thế (chẳng hạn như 11kV, 22kV hoặc 33kV), cho phép truyền tải hiệu quả trên khoảng cách xa hoặc tích hợp vào mạng lưới phân phối. Sản phẩm này rất cần thiết cho các dự án năng lượng tái tạo, cơ sở công nghiệp và nhà máy điện yêu cầu độ cao điện áp đáng tin cậy.

Máy biến áp có lõi thép silicon định hướng dạng hạt có độ thấm cao và cuộn dây bằng đồng không chứa oxy, đảm bảo tổn thất tối thiểu và độ ổn định nhiệt cao. cáchệ thống làm mát ngâm dầucung cấp khả năng tản nhiệt vượt trội, trong khi cấu trúc kín hoàn toàn bảo vệ khỏi các chất gây ô nhiễm môi trường, giảm nhu cầu bảo trì và kéo dài tuổi thọ.

Thông số sản phẩm (Thông số kỹ thuật)

Tăng cường thông số kỹ thuật điển hình của máy biến áp ngâm dầu 3 pha (0,4kV / 11kV)

Thiết bị tiêu chuẩn bao gồm

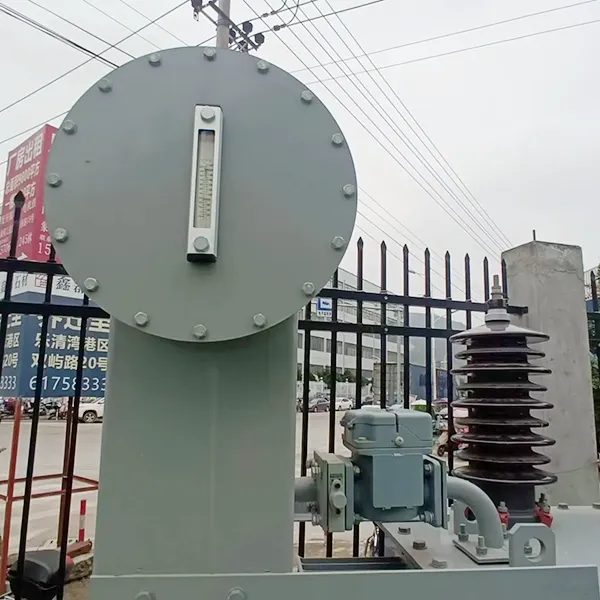

1. Máy đo mức dầu có cảnh báo mức dầu thấp

2. Van giảm áp

3. Quay số nhiệt kế có liên hệ báo động

4. Rơle khí tùy chọn để phát hiện lỗi

Tính năng và ứng dụng sản phẩm

Đặc trưng

đẩy mạnh máy biến áp điện trung thế 3 pha đáp ứng hoặc vượt tiêu chuẩn quốc tế - Tuân thủ IEC 60076, ANSI C57.12, GB1094 và SANS 780, đảm bảo khả năng ứng dụng và độ tin cậy toàn cầu.

Thiết kế thùng tôn kín hoàn toàn--Loại bỏ sự cần thiết của chất bảo quản, ngăn chặn quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm, cho phép vận hành không cần bảo trì trong thời gian dài.

Khả năng quá tải cao và ổn định nhiệt--Hệ thống làm mát ngâm trong dầu đảm bảo hiệu suất ổn định ngay cả trong điều kiện tải cao liên tục hoặc điện áp đầu vào dao động.

Hoạt động ít tiếng ồn - Cấu trúc khớp lõi được tối ưu hóa và thiết kế giảm rung giúp giảm tiếng ồn khi vận hành, phù hợp với môi trường dân cư hoặc nhạy cảm với tiếng ồn.

Cấu trúc nhỏ gọn để lắp đặt linh hoạt--Thiết kế mô-đun cho phép cấu hình trạm biến áp, gắn trên cột hoặc trạm biến áp, thích ứng với các địa điểm ngoài trời hoặc có không gian hạn chế.

Khả năng chịu ngắn mạch mạnh mẽ - Cuộn dây điện áp thấp loại lá và cấu trúc hỗ trợ cuộn dây cứng đảm bảo tính toàn vẹn cơ học trong điều kiện lỗi đột ngột.

Dễ dàng lắp đặt và ít phải bảo trì--Các vấu nâng, lỗ gắn đế và các tùy chọn đầu vào cáp được tiêu chuẩn hóa giúp đơn giản hóa việc lắp đặt tại chỗ; thiết kế kín hoàn toàn giảm thiểu việc bảo trì định kỳ.

Tuổi thọ lâu dài với hỗ trợ trọn đời--Được thiết kế để có thời gian hoạt động tối thiểu 30 năm, được hỗ trợ kỹ thuật trọn đời và có sẵn phụ tùng thay thế.

Nhiều phạm vi điều chỉnh nấc để điều chỉnh điện áp--Cung cấp các tùy chọn điều chỉnh nấc ±5%, ±2×2,5%, cho phép điều chỉnh điện áp chính xác để đáp ứng các biến thể của lưới điện hoặc tải.

Các lựa chọn chất lỏng cách điện thân thiện với môi trường--Có sẵn với este tự nhiên (dầu thực vật) hoặc chất lỏng cách điện có điểm cháy cao cho các ứng dụng thân thiện với môi trường.

Hỏi đáp: Thông tin chi tiết về máy biến áp nâng cấp quan trọng

Hỏi: Máy biến áp Step Up là gì?

Trả lời: Máy biến áp tăng áp sẽ tăng điện áp đầu vào thấp lên điện áp đầu ra cao hơn. Nó có số vòng dây quấn sơ cấp ít hơn và số vòng dây quấn thứ cấp nhiều hơn. Loại máy biến áp này rất quan trọng đối với các hệ thống năng lượng tái tạo, chẳng hạn như trang trại năng lượng mặt trời và nhà máy điện gió, nơi nguồn điện hạ áp được tạo ra phải được tăng cường để truyền tải lưới điện.

Hỏi: Máy biến áp tăng cường này cải thiện hiệu quả sử dụng năng lượng như thế nào?

Trả lời: Máy biến áp của chúng tôi sử dụng thép silic định hướng dạng hạt cán nguội có độ thấm cao với thiết kế lõi khớp nối dạng bậc. Điều này làm giảm đáng kể tổn thất do trễ và tổn thất do dòng điện xoáy, giảm tổn thất khi không tải và có tải so với các máy biến áp thông thường, từ đó trực tiếp giảm chi phí vận hành.

Hỏi: Tại sao hệ thống làm mát ngâm trong dầu lại quan trọng đối với các ứng dụng nâng cao?

Trả lời: Dầu cách điện vừa mang lại độ bền điện môi vừa mang lại khả năng tản nhiệt hiệu quả. Nó truyền nhiệt từ lõi và cuộn dây đến bề mặt bể, đảm bảo hoạt động ổn định ngay cả trong điều kiện nhiệt độ cao hoặc tải cao liên tục điển hình trong các ứng dụng tăng cường.

Hỏi: Máy biến áp điện trung thế ba pha này có thể sử dụng ngoài trời được không?

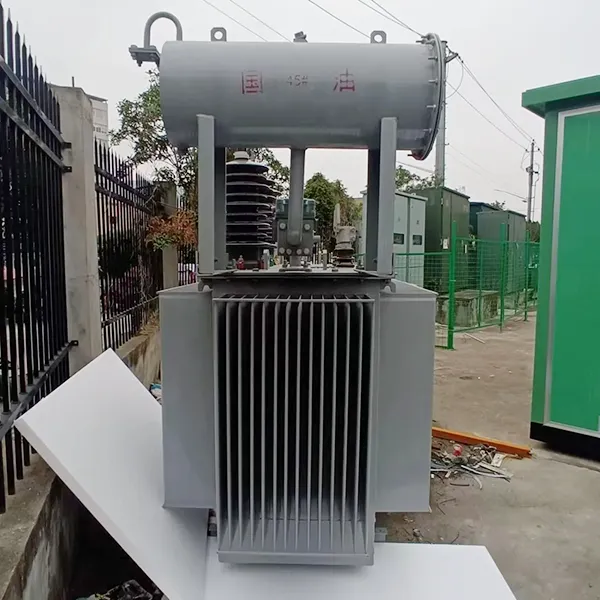

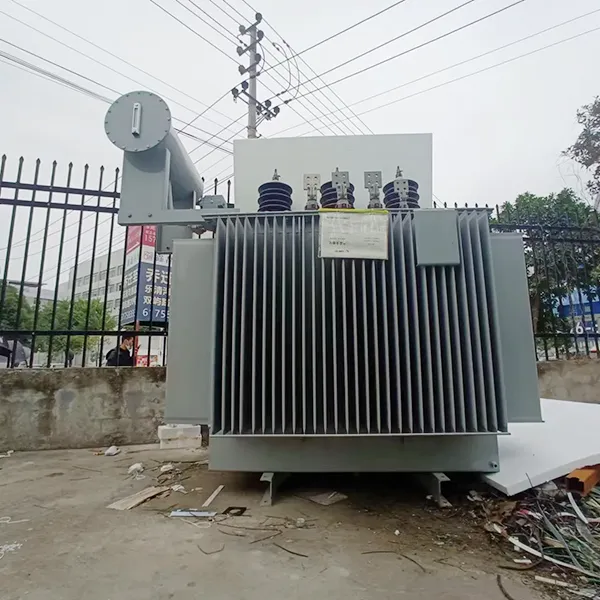

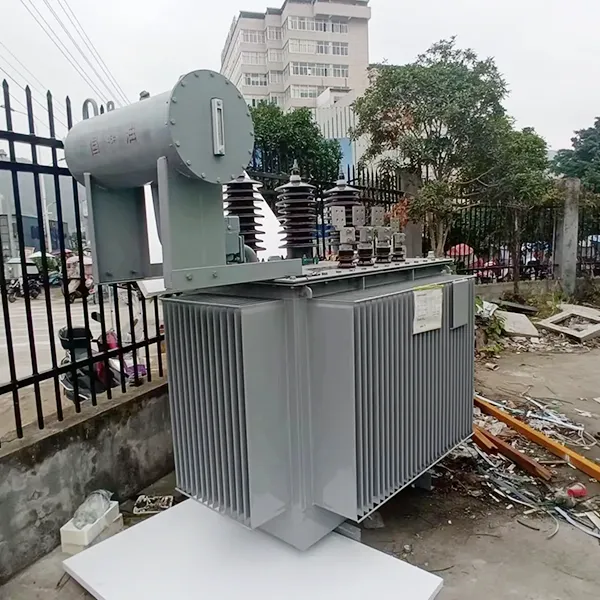

Đ: Vâng. Thiết kế thùng tôn kín hoàn toàn bảo vệ các bộ phận bên trong khỏi độ ẩm, bụi và môi trường ăn mòn, lý tưởng cho việc lắp đặt ngoài trời như nhà máy điện mặt trời, trang trại gió và trạm biến áp công nghiệp.

Ưu điểm của tính năng

Giảm đáng kể chi phí vận hành: Mạch từ được tối ưu hóa và vật liệu ít tổn thất giúp giảm tổn thất năng lượng, giảm chi phí điện trong suốt vòng đời của máy biến áp.

Độ tin cậy vận hành cao: Thiết kế chịu được ngắn mạch tiên tiến và hệ thống cách điện cải tiến đảm bảo hoạt động ổn định ngay cả khi lưới điện biến động hoặc điều kiện lỗi.

Yêu cầu bảo trì thấp: Cấu trúc kín hoàn toàn giúp loại bỏ nhu cầu thay dầu và giảm tần suất kiểm tra, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.

Thiết kế nhỏ gọn và thích ứng: Cấu trúc mô-đun cho phép lắp đặt linh hoạt trong môi trường hạn chế về không gian, trong khi các giao diện được tiêu chuẩn hóa giúp đơn giản hóa việc tích hợp với các hệ thống đóng cắt và điều khiển.

Sản phẩm thích ứng với môi trường

Kịch bản ứng dụng

Hệ thống năng lượng tái tạo: Lý tưởng cho các trang trại năng lượng mặt trời và nhà máy điện gió để tăng cường nguồn điện hạ thế được tạo ra đến cấp điện áp trung thế để kết nối lưới điện.

Cơ sở công nghiệp: Được sử dụng trong các nhà máy sản xuất và công nghiệp nặng, nơi phải nâng cao điện áp thấp từ máy phát điện hoặc bộ biến tần để phân phối.

Dự án cơ sở hạ tầng: Thích hợp cho sân bay, đường sắt và trung tâm dữ liệu yêu cầu độ cao điện áp đáng tin cậy cho hệ thống điện dự phòng hoặc điện chính.

Trạm điện: Áp dụng trong các trạm phát điện quy mô nhỏ, nơi phải tăng điện áp để truyền tải trên khoảng cách xa.

Chi tiết sản xuất

Vật liệu và quy trình cốt lõi

Lõi máy biến áp tăng áp được chế tạo bằng thép silic định hướng dạng hạt cán nguội có độ thấm cao với thiết kế khớp nối dạng bậc. Lõi được cắt chính xác và tự động xếp chồng lên nhau để đảm bảo phân phối từ thông đồng đều, giảm thiểu tổn thất không tải và dòng điện từ hóa.

Cấu trúc quanh co

Cả cuộn dây điện áp cao và điện áp thấp đều được quấn bằng dây dẫn đồng không chứa oxy. Cuộn dây điện áp thấp sử dụng cấu trúc lá kim loại hoặc xoắn ốc với các ống dẫn dầu dọc, tăng cường độ bền cơ học và khả năng chịu ngắn mạch.

Hệ thống cách nhiệt và làm mát

Sử dụng dầu khoáng chất lượng cao hoặc chất lỏng cách điện có điểm cháy cao thân thiện với môi trường. Hệ thống cách điện bằng giấy dầu trải qua quá trình sấy chân không và đổ đầy dầu để loại bỏ hơi ẩm và không khí còn sót lại, đảm bảo độ bền điện môi cao và độ tin cậy lâu dài.

Xe tăng và niêm phong

Thiết kế bể dạng sóng cung cấp khả năng bù giãn nở nhiệt mà không cần thiết bị bảo quản. Cấu trúc kín hoàn toàn ngăn chặn quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm, giảm tần suất bảo trì và kéo dài tuổi thọ dầu.

Hỏi đáp: Đảm bảo sản xuất và chất lượng

Câu hỏi: Làm thế nào để bạn đảm bảo khả năng chịu ngắn mạch của Máy biến áp ngâm dầu ba pha tăng cường?

Trả lời: Máy biến áp của chúng tôi trải qua thử nghiệm ngắn mạch tại các phòng thí nghiệm được công nhận trên toàn quốc. Sự kết hợp của cuộn dây lá mỏng, giá đỡ cuộn dây cứng và ốc vít tự khóa đảm bảo cấu trúc vẫn nguyên vẹn trong điều kiện lỗi đột ngột.

Hỏi: Bạn tuân theo tiêu chuẩn chất lượng nào?

Trả lời: Tất cả các sản phẩm đều được thiết kế, sản xuất và thử nghiệm theo tiêu chuẩn IEC 60076, GB1094 và ISO 9001:2015. Mỗi đơn vị trải qua các bài kiểm tra định kỳ và kiểm tra loại toàn diện trước khi giao hàng.

Việc thiết kế và thử nghiệm máy biến áp phải tuân theo các tiêu chuẩn sau:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Máy biến áp điện》

GB/T6451-2015 《Thông số kỹ thuật và yêu cầu kỹ thuật đối với máy biến áp điện ngâm dầu》

JB/T3837-2010 《Phương pháp tổng hợp ký hiệu loại cho sản phẩm máy biến áp》

GB/T311.1-3.11-97 《Kỹ thuật kiểm tra phối hợp cách điện và điện áp cao cho thiết bị biến đổi và truyền tải điện áp cao》

GB10237-88 《Mức cách điện và thử nghiệm điện môi cho máy biến áp điện—Khoảng cách không khí cách điện bên ngoài》

GB7595-87 《Tiêu chuẩn chất lượng cho dầu máy biến áp đang sử dụng》

GB7328-87 《Đo mức âm thanh cho máy biến áp》

GB7534-87 《Đo lượng phóng điện cục bộ》

GB/T15164-94 《Hướng dẫn tải cho máy biến áp ngâm dầu》

DL/T586-95 《Hướng dẫn kỹ thuật giám sát người sử dụng thiết bị điện trong sản xuất》

GB/T311.1-3.11-97 《Kỹ thuật kiểm tra phối hợp cách điện và điện áp cao cho thiết bị biến đổi và truyền tải điện áp cao》

GB2536-1990 《Dầu biến thế》

JB/T56011-92 《Phân loại chất lượng sản phẩm cho máy biến áp điện ngâm dầu》

ZBK41005-89 《Mức âm thanh của máy biến áp 6-220KV》
