Thiết bị đóng cắt bằng kim loại AC cố định điện áp cao

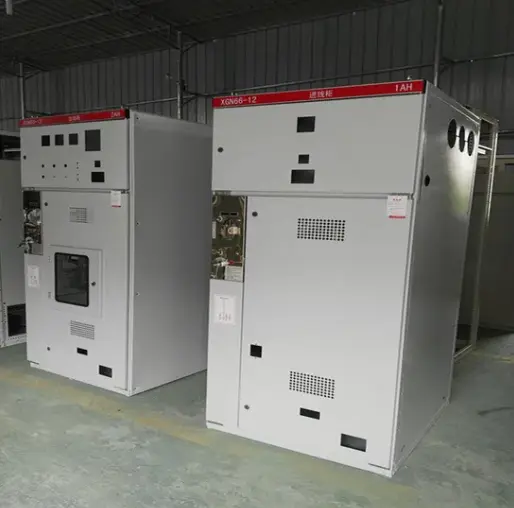

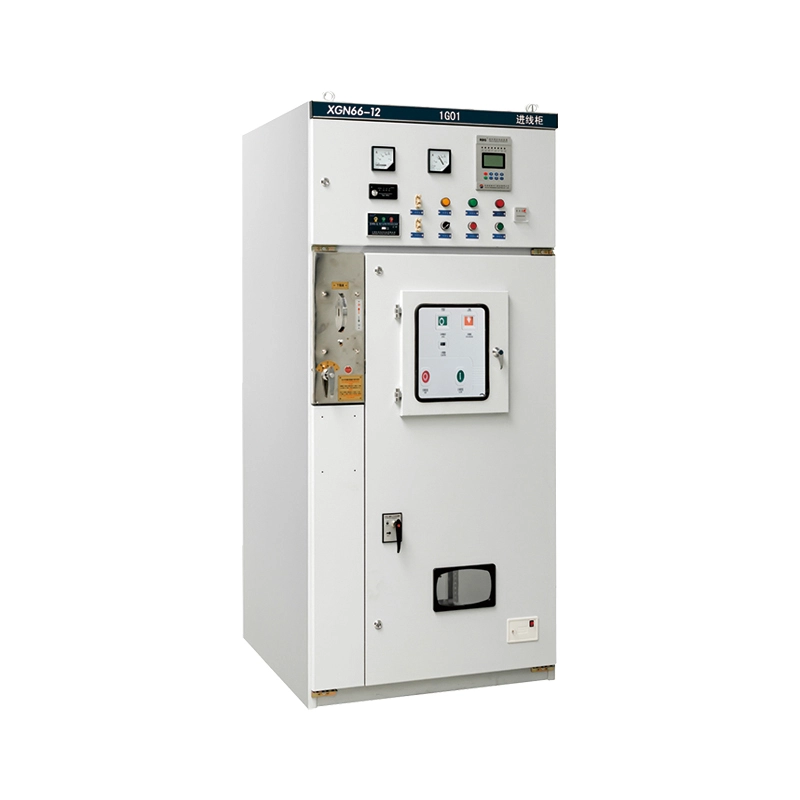

Thiết bị đóng cắt bọc kim loại AC cố định điện áp cao (Model: XGN66-12) là một bộ thiết bị đóng cắt hoàn chỉnh trong nhà, cách nhiệt bằng không khí. Nó được thiết kế cho các hệ thống điện AC 50/60Hz ba pha hoạt động ở điện áp định mức 3,6kV, 7,2kV và 12kV.

Không giống như các biến thể có thể kéo được, Thiết bị đóng cắt bọc kim loại AC cố định này sử dụng bộ ngắt mạch chân không được gắn cố định và hệ thống cách ly có cấu trúc. Triết lý thiết kế này giúp đơn giản hóa các kết nối mạch chính, tăng cường độ ổn định cơ học và cung cấp giải pháp tiết kiệm chi phí mà không ảnh hưởng đến sự an toàn. Vỏ bọc được sản xuất từ ​​các tấm thép cán nguội cường độ cao, được hàn và bắt vít tạo thành kết cấu chắc chắn, chống biến dạng trong quá trình vận chuyển và vận hành. Nó đóng vai trò là giao diện quan trọng để nhận năng lượng điện từ lưới điện và phân phối đến máy biến áp, động cơ và các tải điện áp cao khác, cung cấp các chức năng điều khiển, đo sáng và bảo vệ tích hợp trong một thiết kế nhỏ gọn.

Tính năng và ứng dụng sản phẩm

Các tính năng chính (Phong cách hỏi đáp)

Hỏi: Điều gì làm cho thiết kế "Cố định" của Thiết bị đóng cắt vỏ bọc kim loại AC cố định điện áp cao này tốt hơn các loại có thể rút ra được?

A: Đơn giản và mạnh mẽ. Bởi vì các bộ phận chính được cố định nên các kết nối mạch sơ cấp chắc chắn hơn và ít xảy ra các vấn đề mài mòn tiếp xúc liên quan đến xe đẩy tay di chuyển. Thiết kế này cho phép thể tích tủ nhỏ hơn (nhỏ hơn gần 50% so với thiết kế truyền thống), khiến nó trở nên hoàn hảo cho các trạm biến áp trong nhà có không gian hạn chế. Nhìn chung, nó cũng mang lại chi phí mua sắm ban đầu thấp hơn trong khi vẫn duy trì cơ chế khóa liên động "năm bằng chứng" để ngăn ngừa hoạt động sai.

Hỏi: Lugao Power đảm bảo an toàn cho nhân viên vận hành như thế nào?

Đáp: An toàn gắn liền với cơ khí. cácthiết bị chuyển mạchđược trang bị hệ thống khóa cơ bắt buộc giữa công tắc chính, cầu dao ngắt và cửa tủ. Thiết bị đóng cắt bọc kim loại AC cố định điện áp cao có điểm ngắt nhìn thấy được (công tắc cách ly), cho phép người vận hành xác nhận trực quan nguồn điện đã tắt trước khi bảo trì, tuân thủ các tiêu chuẩn an toàn điện toàn cầu. Hơn nữa, các bộ phận như bộ ngắt kết nối GN30-12 được bao bọc hoàn toàn để tránh tiếp xúc với tia hồ quang.

Hỏi: Sản phẩm này có thể được sử dụng trong môi trường nào?

Trả lời: Sản phẩm này được thiết kế cho môi trường công nghiệp khắc nghiệt. Nó hoạt động đáng tin cậy ở nhiệt độ từ -25°C đến +40°C và độ cao lên tới 1000m (có thể tùy chỉnh cho độ cao cao hơn). Nó được sử dụng rộng rãi trong:

1. Nhà máy điện và trạm biến áp: Là đơn vị đầu vào/đầu ra chính.

2. Doanh nghiệp công nghiệp & khai thác mỏ: Để điều khiển máy móc hạng nặng và máy biến thế.

3. Nhà cao tầng: Dành cho các phòng phân phối điện ở tầng hầm hoặc tầng kỹ thuật.

4. Năng lượng tái tạo: Là điểm đồng bộ cho các trang trại điện gió hoặc điện mặt trời.

Câu hỏi: Thiết bị đóng cắt bọc kim loại AC cố định điện áp cao này có hỗ trợ bảo trì dễ dàng không?

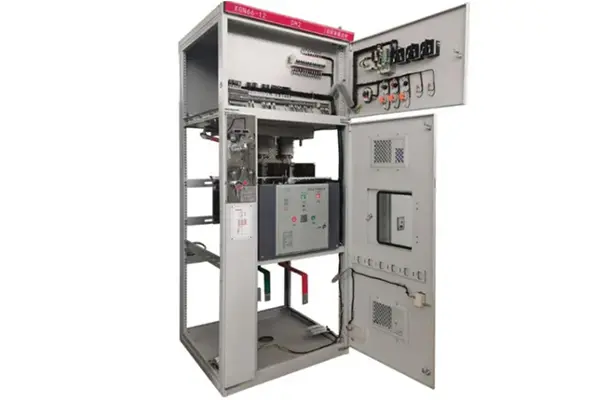

Đ: Chắc chắn rồi. Mặc dù đã được "sửa", việc bảo trì rất đơn giản. Bảng điều khiển phía trước cho phép dễ dàng tiếp cận khoang cầu dao và buồng thanh cái được cách ly ở phía trên. Việc thay thế cầu chì (trong tổ hợp cầu chì) rất đơn giản và an toàn.

Chi tiết sản xuất & Đảm bảo chất lượng

Tay nghề kỹ thuật

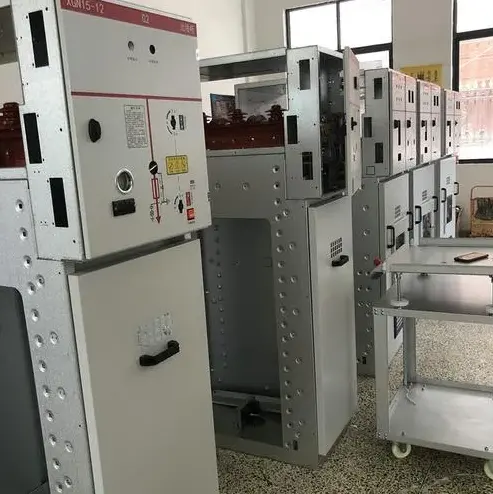

● Sản xuất tiên tiến: Vỏ kim loại được xử lý bằng máy đục lỗ, uốn và cắt CNC, đảm bảo độ chính xác cao và khả năng thay đổi lẫn nhau. Khung được lắp ráp bằng bu lông có độ bền cao, loại bỏ biến dạng khi hàn.

● Hiệu suất cách nhiệt: Hệ thống sử dụng không khí làm môi trường cách điện chính. Tuy nhiên, thông qua khoảng cách pha thanh cái được tối ưu hóa và việc sử dụng chất cách điện có đường rò cao, Thiết bị đóng cắt bọc kim loại AC cố định điện áp cao dễ dàng vượt qua bài kiểm tra điện áp chịu tần số nguồn 42kV.

● Cơ chế khóa liên động: Chúng tôi sử dụng hệ thống khóa liên động "năm phòng ngừa" đáng tin cậy:

1. Ngăn chặn việc đóng cầu dao nếu dao nối đất đóng.

2. Ngăn chặn việc đóng dao nối đất nếu cầu dao đóng.

3. Ngăn chặn việc mở các tấm phía trước/phía sau nếu cầu dao đang hoạt động.

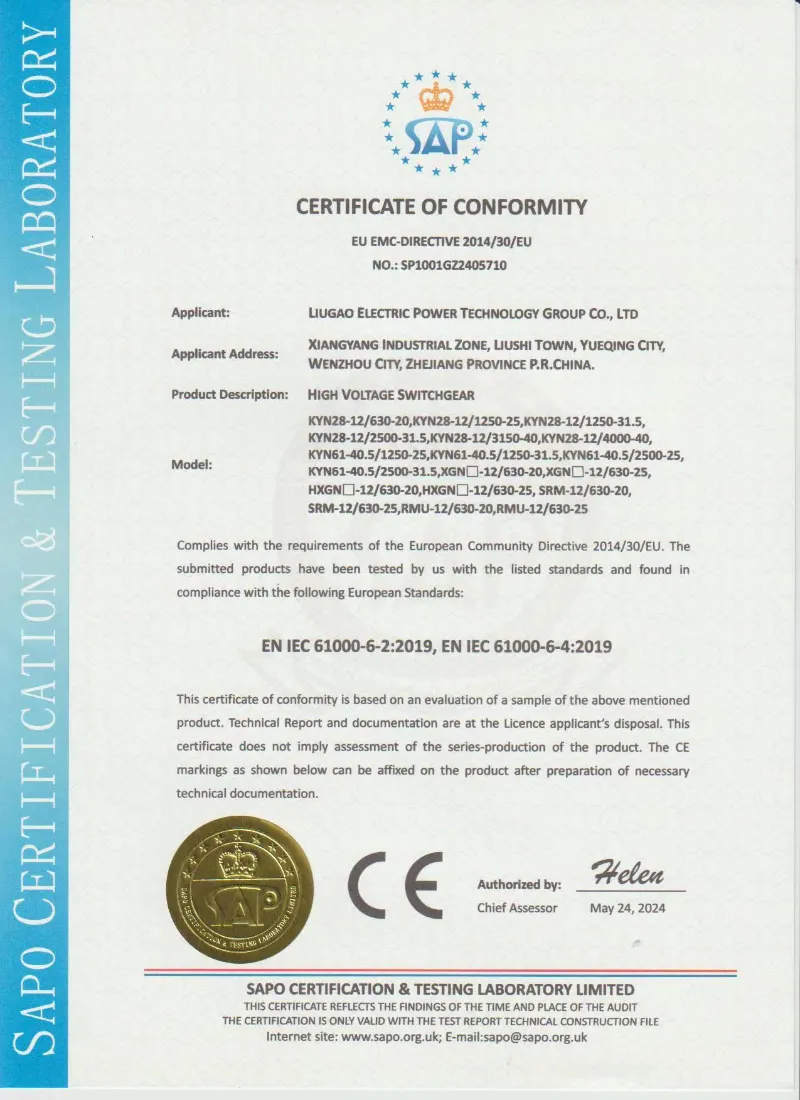

Chứng chỉ

● Công ty TNHH Điện lực Lugaotuân thủ các nguyên tắc quốc tế nghiêm ngặt. Dòng XGN66-12 của chúng tôi đã được kiểm tra điển hình đầy đủ và tuân thủ tiêu chuẩn IEC 62271-200 (thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại AC). Chúng tôi cũng có chứng nhận ISO 9001 cho cơ sở sản xuất của mình, đảm bảo chất lượng ổn định.

Thông số sản phẩm (Thông số kỹ thuật)

Việc lựa chọn đánh giá chính xác là rất quan trọng. Đối với máy biến áp 1000kVA ở 12kV, chúng tôi khuyên dùng dòng điện định mức 630A với khả năng chịu đựng trong thời gian ngắn 25kA để xử lý dòng điện sự cố tiềm ẩn một cách hiệu quả. Hãy tham khảo ý kiến ​​các kỹ sư của chúng tôi để tính toán tải cụ thể.

Tại sao chọn Lugao Power Co., Ltd.?

Chuyên môn xuất khẩu đã được chứng minh:Với hơn 500 đơn vị được triển khai thành công tại Philippines, Việt Nam, Ả Rập Saudi và Nigeria trong 5 năm qua, các giải pháp đóng gói của chúng tôi (bao gồm thùng thép gia cố và màng chống ăn mòn VCI) đã được thử nghiệm thực tế cho vận chuyển đường biển đường dài và lưu kho tại cảng ẩm ướt.

Tùy chỉnh thực sự:Ngoài việc kết hợp màu RAL, chúng tôi còn cung cấp các tỷ lệ CT/VT và cấu hình tiếp điểm phụ phù hợp để phù hợp với sơ đồ rơle bảo vệ hiện có của bạn (tương thích với ABB/Siemens/Schneider).

Chuỗi cung ứng linh hoạt:Tận dụng hệ sinh thái linh kiện địa phương, chúng tôi đảm bảo thời gian thực hiện là 15-20 ngày, nhanh hơn đáng kể so với các đối tác châu Âu mà không làm giảm chất lượng của các linh kiện chính (bộ ngắt chân không VS1/ZN63).

Phản hồi sau bán hàng

Đường dây nóng:Thắc mắc kỹ thuật được giải đáp trong vòng 2 giờ (24/7).

Hậu cần phụ tùng:Các phụ tùng thay thế quan trọng được vận chuyển qua DHL/FedEx trong vòng 48 giờ.

Tài liệu kỹ thuật số:Chúng tôi cung cấp sơ đồ nối dây, SLD và hướng dẫn vận hành đầy đủ bằng tiếng Anh thông qua liên kết đám mây trước khi tàu khởi hành, giúp nhóm công trường của bạn chuẩn bị trước.
