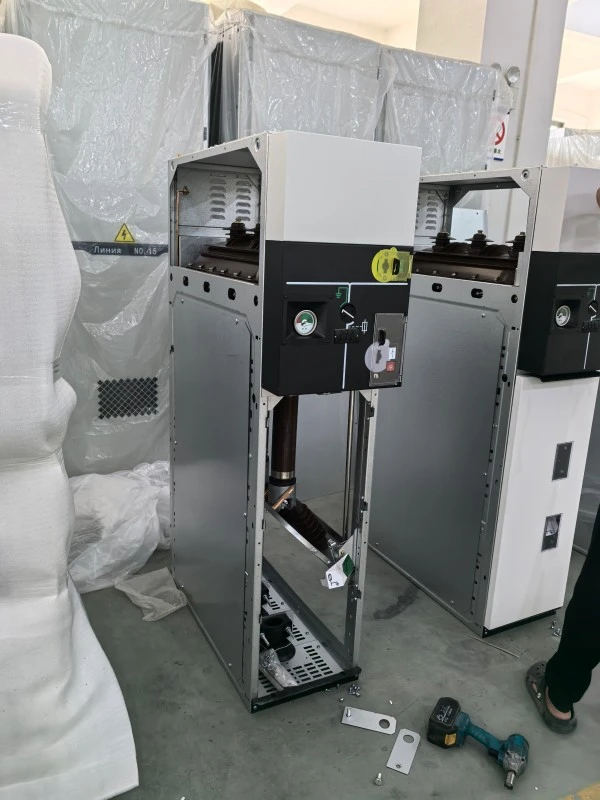

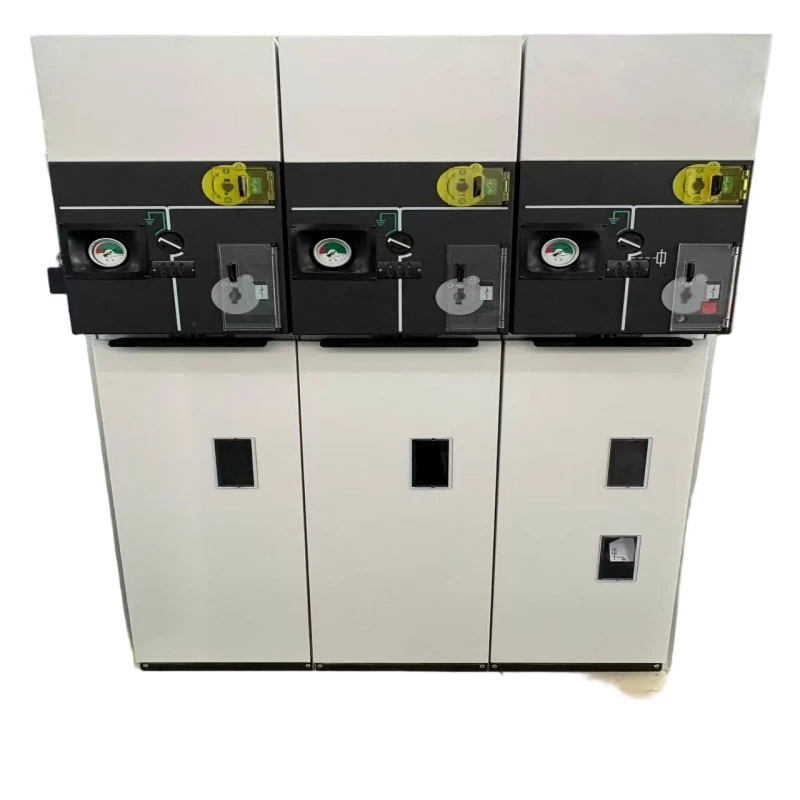

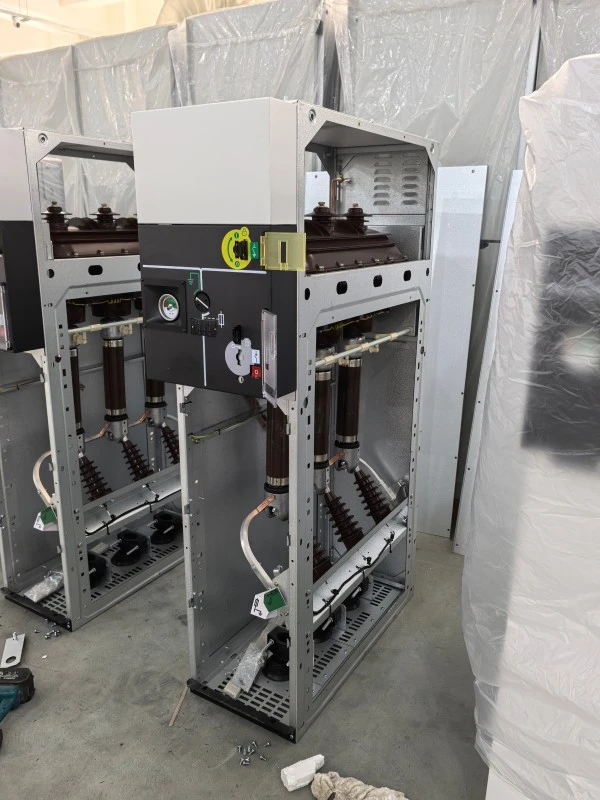

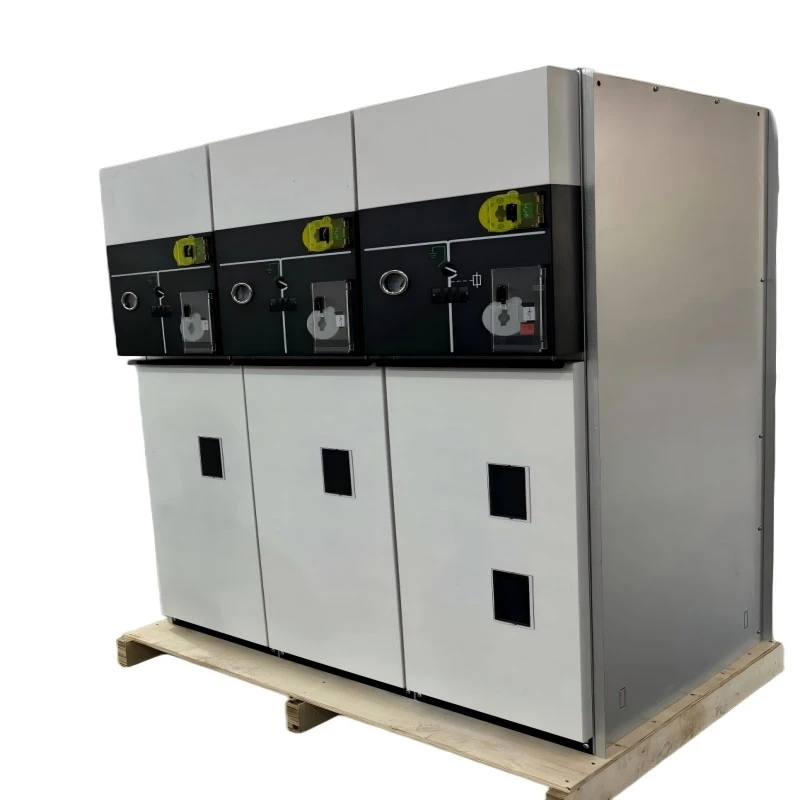

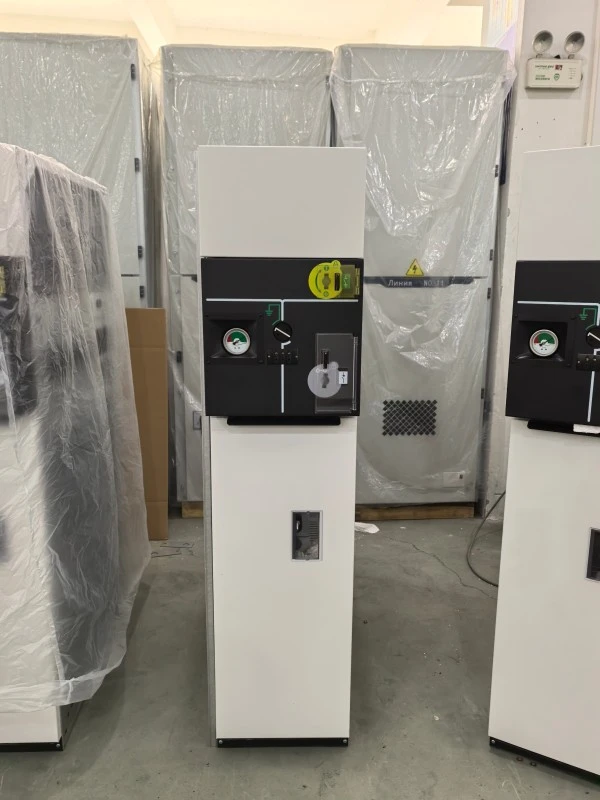

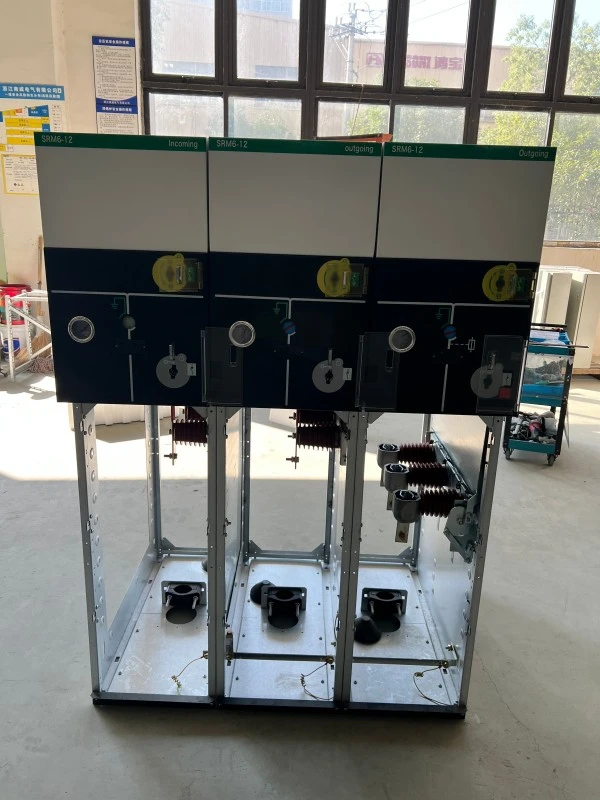

Hệ thống khóa liên động khí thấp RMU được bao bọc bằng kim loại

Hệ thống khóa liên động khí thấp được bao bọc bằng kim loại RMU (Thiết bị chính dạng chuông) là thiết bị đóng cắt đã được thử nghiệm, lắp ráp tại nhà máy, được thiết kế cho mạng phân phối điện áp trung thế (lên đến 24kV). Nó kết hợp công nghệ khí cách điện SF6 hoặc không có SF6 với hệ thống khóa liên động áp suất khí thấp về cơ và điện.

Nó làm gì:

RMU kết nối, cách ly và bảo vệ an toàn các máy biến áp và mạch cáp trong mạng vòng. “Hệ thống khóa liên động khí thấp” tự động ngăn chặn hoạt động (đóng hoặc nối đất) khi áp suất khí bên trong giảm xuống dưới ngưỡng an toàn – loại bỏ rủi ro phóng điện bên trong do độ bền điện môi không đủ. Cấu trúc bọc kim loại mang lại khả năng bảo vệ vật lý và che chắn điện từ mạnh mẽ.

Các chức năng chính:

● Đóng/ngắt tải

● Vận hành dao nối đất có khóa liên động

● Bảo vệ dòng điện sự cố (bằng cầu chì hoặc rơle)

● Báo động áp suất khí thấp và khóa

● Cách ly có thể nhìn thấy dưới vỏ kim loại

Mọi RMU trong Hệ thống khóa liên động khí thấp bằng kim loại của Lugao Power đều tuân thủ các tiêu chuẩn IEC 62271-200 và GB/T 3906, đảm bảo tích hợp liền mạch vào lưới điện thông minh.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Các tính năng cốt lõi (có phần Hỏi đáp)

Tính năng 1: Cơ chế khóa liên động áp suất khí thấp

Ngăn chặn việc đóng hoặc nối đất khi mật độ khí không đủ.

Khóa cơ + tiếp điểm phụ phản hồi về RTU.

Tính năng 2: Bể chứa kín, kín hoàn toàn bằng kim loại

Bể thép không gỉ có hàn laser.

Không có bộ phận mang điện tiếp xúc bên ngoài.

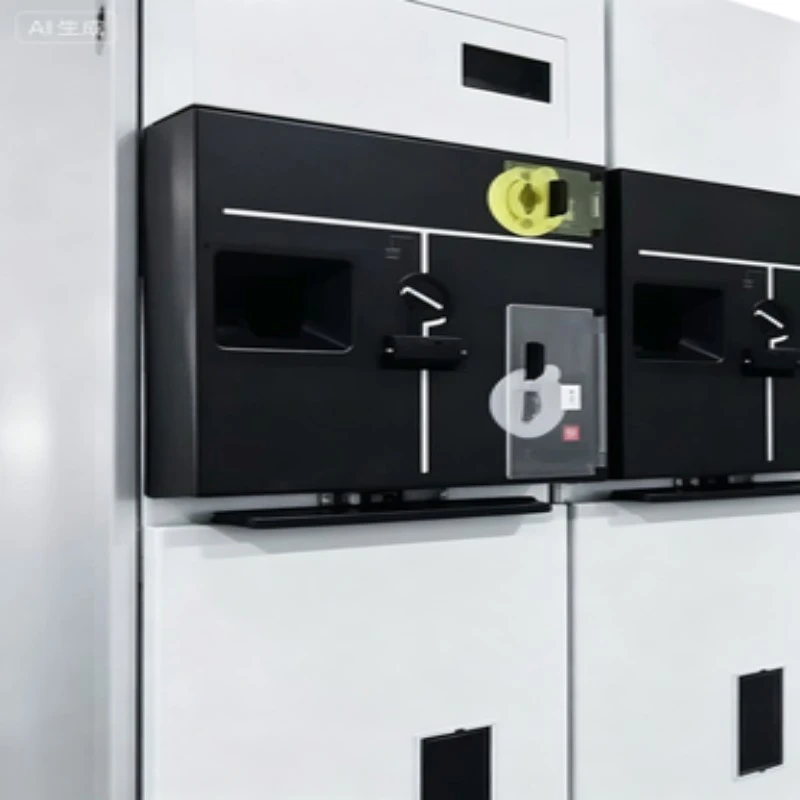

Tính năng 3: Khóa liên động cơ/điện tích hợp

●Công tắc tải – dao tiếp địa – xích khóa liên động nắp trước.

Quy định về ổ khóa và ổ khóa.

Tính năng 4: Thiết kế nhỏ gọn và mô-đun

Chiều rộng thấp tới 375mm trên mỗi đơn vị.

Có thể mở rộng ở cả hai bên.

Tính năng 5: Hệ thống gas dễ bảo trì

Van tự niêm phong; đồng hồ đo áp suất khí có vùng áp suất thấp được đánh dấu màu đỏ.

Ứng dụng

1. Mạng lưới phân phối thứ cấp (khu dân cư và thương mại phức hợp)

2. Trạm thu năng lượng gió/mặt trời (khả năng thích ứng với môi trường)

3. Phòng chuyển mạch trung tâm sạc EV

4. Nguồn cấp dữ liệu dự phòng của trung tâm dữ liệu

5. Mạng vòng nhà máy công nghiệp

Hỏi đáp---Tìm hiểu sâu về tính năng sản phẩm

Câu hỏi 1: Khóa liên động khi khí thấp có ảnh hưởng đến tốc độ vận hành bình thường không?

A: Không. Dưới áp suất bình thường, khóa liên động sẽ trong suốt. Chỉ khi khí rò rỉ (ví dụ: do vòng đệm bị lão hóa) thì khóa mới hoạt động --- thường sau hơn 10 năm. Nó thêm độ trễ bằng 0 trong quá trình chuyển đổi thông thường.

Câu hỏi 2: Khoảng thời gian nạp gas thông thường là bao nhiêu?

A: Đối với phiên bản SF6, >20 năm trong điều kiện bình thường. Khóa liên động khi mức khí thấp sẽ kích hoạt cảnh báo trước mức tới hạn, cho phép bảo trì theo kế hoạch.

Câu hỏi 3: Hệ thống khóa liên động khí thấp có vỏ bọc bằng kim loại RMU có phù hợp cho tự động hóa lưới điện thông minh không?

Đ: Chắc chắn rồi. Mỗi thiết bị cung cấp các tiếp điểm phụ để cảnh báo khí thấp, trạng thái khóa và vị trí công tắc --- tương thích với IEC 61850 qua RTU.

Chi tiết sản xuất

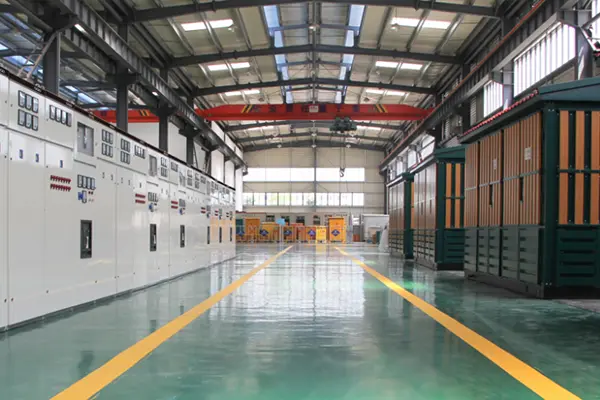

Quy trình sản xuất

●Lugao Power Co., Ltd. sản xuất từng kim loại Hệ thống khóa liên động khí thấp kèm theoRMUtrong phòng sạch cấp 100.000 để nạp khí. Các bước sản xuất chính:

1. Cắt laser bồn chứa & hàn robot---kiểm tra rò rỉ khí heli (<1×10⁻⁶ mbar·L/s).

2. Sấy chân không và khử khí --- độ ẩm 10ppm.

3. Lắp ráp khóa liên động cơ khí --- kiểm tra độ bền 5000 chu kỳ.

4. Hiệu chuẩn khóa liên động khí thấp --- sử dụng công tắc áp suất chính xác và cơ cấu cam.

5. Kiểm tra điện cuối cùng --- chịu được tần số nguồn (42kV/1 phút đối với thiết bị 12kV).

6. Số sê-ri duy nhất --- có thể truy nguyên theo giấy chứng nhận nguyên liệu thô.

Kiểm soát chất lượng

Mỗi RMU đều trải qua 100% bài kiểm tra nghiệm thu tại nhà máy (FAT) theo IEC.

●Chức năng khóa liên động khí được xác minh tại ba điểm áp suất: bình thường, báo động, khóa.

Đo phóng điện cục bộ <5pC ở 1,2Ur.

Chứng nhận & Đảm bảo Chất lượng

Tại sao chọn Lugao Power Co., Ltd.?

● Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị đóng cắt trung thế.

● Hỗ trợ vòng đời – phụ tùng thay thế được bảo hành trong 10 năm.

● Kỹ thuật tùy chỉnh – thêm thiết bị giám sát khí thấp, máy sưởi hoặc CT từ xa.

“Khi bạn mua RMU có vỏ kim loại thuộc Hệ thống khóa liên động khí thấp từ Lugao, bạn không chỉ nhận được một sản phẩm mà còn nhận được một đối tác về an toàn mạng.”

Đóng gói & Giao hàng

Bao bì

1. RMU riêng lẻ: Được bọc trong túi PE chống tĩnh điện + hạt hút ẩm.

2. Đệm: Bọt EPE 30mm bên trong thùng gỗ.

3. Thùng ngoài: Ván ép đã qua xử lý nhiệt (đạt tiêu chuẩn ISPM-15 để xuất khẩu).

4. Đánh dấu: Dễ vỡ, trọng tâm, nhãn chứa đầy khí, cảnh báo khóa liên động.

Vận chuyển

1. Cảng: Thượng Hải / Ninh Ba.

2. Thời gian thực hiện: 25 ngày làm việc đối với các đơn vị 630A tiêu chuẩn (đặt hàng mẫu 15 ngày).

3. Chứng từ vận chuyển: Phiếu đóng gói, hóa đơn thương mại, vận đơn, báo cáo thử nghiệm, chứng nhận hiệu chuẩn khóa liên động.

Phiếu vận chuyển khí

SF6 hoặc các thiết bị chứa đầy khí sinh thái được vận chuyển dưới dạng "hàng hóa không nguy hiểm" theo UN 3166 (máy móc có khí đốt). Tất cả các van được niêm phong và bảo vệ.

Câu hỏi thường gặp

Câu hỏi 1: Thời hạn bảo hành cho RMU có vỏ kim loại trong Hệ thống khóa liên động khí thấp là bao lâu?

Trả lời: Lugao Power cung cấp thời gian bảo hành 12 tháng kể từ ngày vận hành hoặc 18 tháng kể từ ngày giao hàng (tùy điều kiện nào đến trước). Cơ chế khóa liên động ở mức khí thấp được bảo hành trong 5 năm.

Câu hỏi 2: Khóa liên động khí thấp có thể được bỏ qua trong trường hợp khẩn cấp không?

A: Không theo thiết kế. Đường vòng sẽ đánh bại sự an toàn. Thay vào đó, chúng tôi cung cấp bộ nạp gas tạm thời để khôi phục áp suất trong vòng 30 phút. Luôn tuân theo lockout-tagout.

Câu 3: Bạn có cung cấp đào tạo cài đặt không?

Đ: Vâng. Chúng tôi cung cấp hướng dẫn video từ xa miễn phí và đào tạo tại chỗ cho các đơn hàng trên 10 chiếc.

Câu hỏi 4: Làm cách nào để xác minh chức năng khóa liên động khi sắp hết gas trước khi lắp đặt?

A: Sử dụng cổng kiểm tra trên màn hình mật độ khí. Xả khí từ từ - ở ngưỡng báo động (0,03MPa), bạn sẽ nghe thấy rơle báo động; ở ngưỡng khóa (0,02MPa), trục vận hành công tắc sẽ chặn một cách cơ học. Điều này được thể hiện trong video nhà máy của chúng tôi.

Câu hỏi 5: RMU này có tương thích với khí không chứa SF6 không?

Đ: Vâng. Lugao Power cung cấp RMU bằng kim loại thuộc Hệ thống khóa liên động khí thấp với hỗn hợp khí N2/SF6 (70%/30%) hoặc khí dựa trên C4-FN. （Các ngưỡng môi chất khí và khóa liên động được cấu hình theo hệ thống cách nhiệt đã chọn.）Các ngưỡng áp suất khóa liên động được tính toán lại cho từng loại khí.
