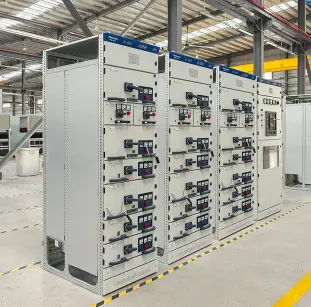

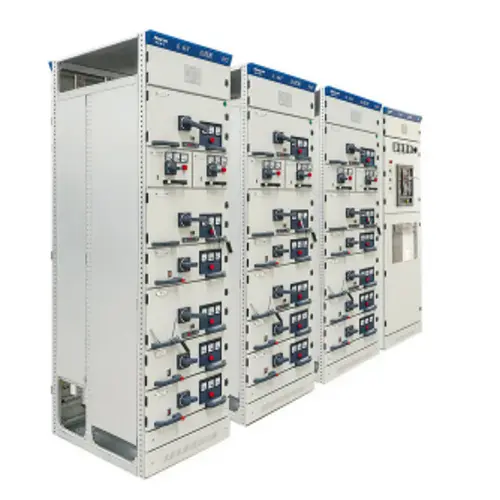

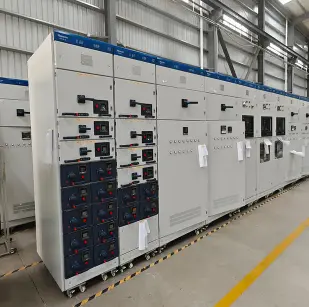

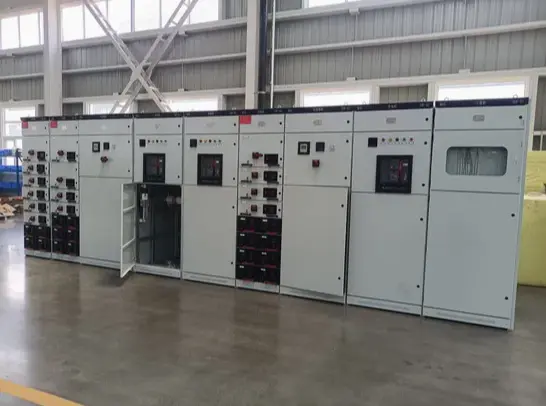

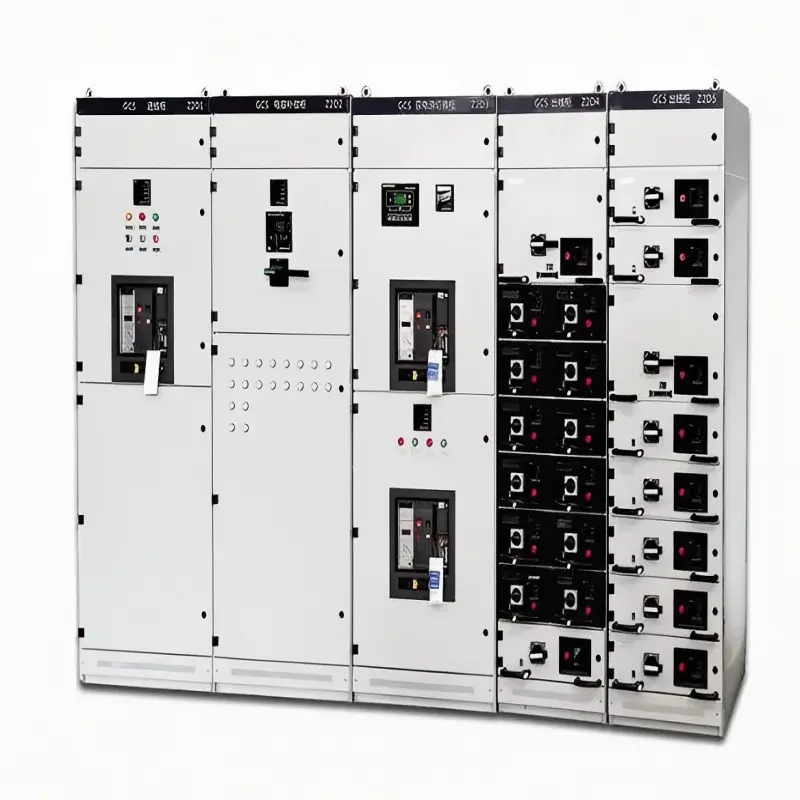

Thiết bị đóng cắt tủ ngăn kéo thông minh điện áp thấp MCS

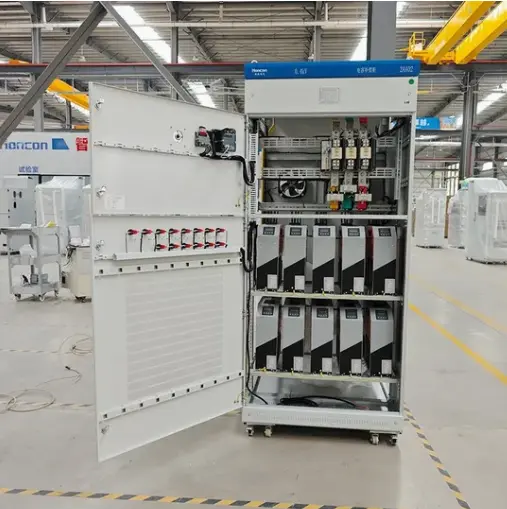

Thiết bị đóng cắt tủ ngăn kéo thông minh điện áp thấp MCS là mộtthiết bị đóng cắt kèm theo điện áp thấp (lên đến 690V AC)lắp ráp được thiết kế để phân phối điện thông minh và điều khiển động cơ. Mỗi bộ phận chức năng – bao gồm bộ ngắt cấp nguồn, bộ khởi động động cơ, mô-đun chuyển mạch tụ điện và bộ thiết bị đo – được đặt trong một ngăn kéo bằng thép có thể rút ra hoàn toàn, cắm vào một giá đỡ cố định với các tiếp điểm chính và phụ tự sắp xếp.

Nó làm gì?

● Phân phối điện an toàn cho nhiều mạch hạ lưu

● Điều khiển động cơ (khởi động, dừng, lùi, điều chỉnh tốc độ thông qua bộ khởi động mềm hoặc VFD)

● Bảo vệ thiết bị khi có sự phối hợp ngắn mạch, quá tải và chạm đất

● Giám sát dữ liệu năng lượng cục bộ thông qua màn hình LCD tích hợp trên mỗi ngăn kéo hoặc từ xa qua RS485/Modbus/Ethernet IP

● Cung cấp cảnh báo bảo trì dự đoán khi phát hiện hao mòn tiếp điểm, tăng nhiệt độ hoặc vị trí ngăn kéo bất thường

Về bản chất, chiếc tủ này biến đổi một tổng đài điện áp thấp truyền thống thành một tài sản thông minh, có thể kết nối và bảo trì.

Thông số sản phẩm

Tính năng và ứng dụng sản phẩm

Các tính năng chính của Thiết bị đóng cắt tủ ngăn kéo thông minh điện áp thấp MCS

Ứng dụng điển hình

● Trung tâm dữ liệu – giám sát bộ cấp nguồn theo thời gian thực và vận hành máy cắt từ xa

● Bệnh viện – thay thế ngăn kéo nhanh chóng mà không ảnh hưởng đến tải trọng quan trọng

● Nhà máy xử lý nước – chịu được độ ẩm cao với bộ gia nhiệt chống ngưng tụ

● Sản xuất ô tô – khởi động động cơ với chỉ báo hao mòn dự đoán

● Các tòa nhà cao tầng thương mại – đo năng lượng phụ theo tầng của người thuê theo ngăn kéo

Chi tiết sản xuất

Mỗi Thiết bị đóng cắt tủ ngăn kéo thông minh điện áp thấp MCS của Lugao Power Co., Ltd. đều được chế tạo với độ chính xác và chú ý đến từng chi tiết:

● Sản xuất vỏ: Thép mạ kẽm 1,5mm đến 2,0mm, khung hàn toàn bộ. Sơn tĩnh điện RAL 7035, độ dày tối thiểu 70μm. Thử nghiệm phun muối ≥400 giờ theo ISO 9227.

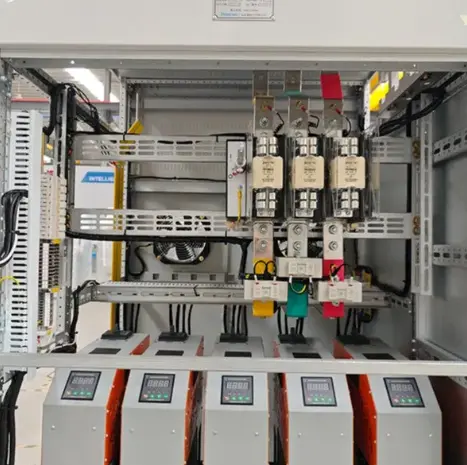

● Hệ thống thanh cái: Đồng ETP có độ dẫn điện cao (độ tinh khiết 99,9%). Tất cả các khớp nối được mạ bạc (tối thiểu 8μm). Thanh cái được cách nhiệt hoàn toàn với ống bọc co nhiệt định mức 1000V.

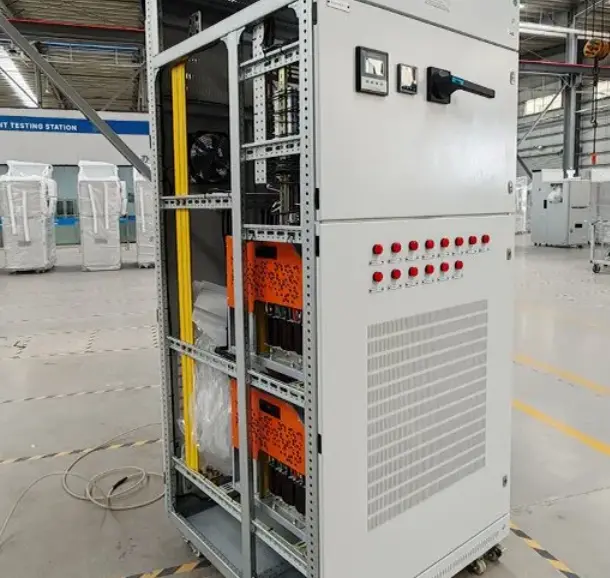

● Khung ngăn kéo: Được hình thành từ thép cán nguội 2,5mm có khả năng thụ động chống ăn mòn. Ray dẫn hướng bằng polyme tự bôi trơn đảm bảo chuyển động trơn tru trong >5.000 chu kỳ.

● Tiếp điểm chính: Đầu hợp kim đồng-vonfram trên tay đòn có lò xo. Bề mặt tiếp xúc mạ bạc. Được xếp hạng cho 3.000 hoạt động điện mà không cần mạ lại.

● Tiếp điểm phụ: Đầu nối phích cắm mạ bạc 24 chân với các chân cắm ánh vàng. Điện trở tiếp xúc <1mΩ. Được xếp hạng cho 10.000 chu kỳ chèn/rút.

● Thiết bị điện tử thông minh: Các linh kiện cấp công nghiệp được xếp hạng từ -25°C đến +85°C. Mỗi bộ điều khiển ngăn kéo đều trải qua 72 giờ thử nghiệm và hiệu chuẩn theo tiêu chuẩn quốc gia.

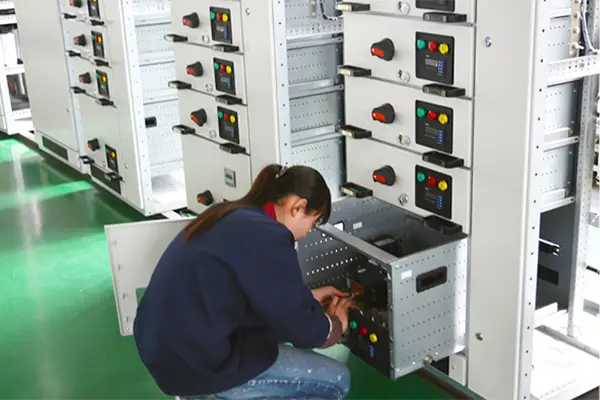

● Thử nghiệm tại nhà máy: Mọi thiết bị đều phải chịu thử nghiệm điện môi (2,5kV/phút), thử nghiệm độ tăng nhiệt độ (ở dòng điện định mức 1,1 lần) và thử nghiệm chức năng truyền thông. Báo cáo thử nghiệm được lưu trữ trong 15 năm.

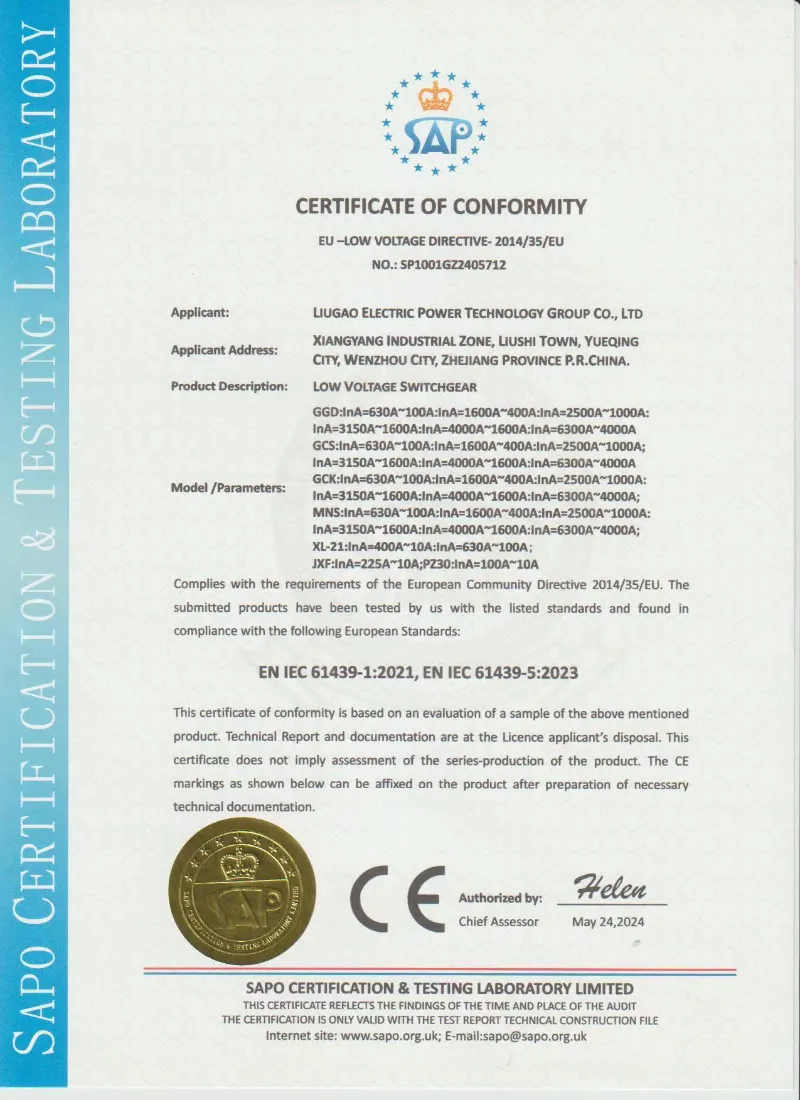

Chứng nhận & Đảm bảo Chất lượng – Tại sao chọn Lugao?

Tại sao chọn Lugao Power?

Tùy chọn tùy chỉnh

Câu hỏi thường gặp

Câu hỏi 1: Bộ nhớ trong của ngăn kéo có tồn tại khi mất điện không?

Đ: Vâng. Chip FRAM ổn định sẽ lưu giữ dữ liệu trong ít nhất 10 năm mà không cần nguồn điện bên ngoài. Giờ chạy, nhật ký sự kiện và dữ liệu hao mòn tiếp xúc đều được giữ nguyên.

Câu hỏi 2: Giao thức truyền thông mở hay độc quyền?

Đáp: Mở. Chúng tôi sử dụng các thanh ghi Modbus RTU/TCP tiêu chuẩn (được ghi lại trong sổ tay hướng dẫn của chúng tôi). Bạn có thể kết nối với bất kỳ SCADA, PLC hoặc BMS nào của bên thứ ba mà không cần giấy phép cổng bổ sung.

Câu 3: Điều gì xảy ra nếu cảm biến nhiệt độ của ngăn kéo bị hỏng?

Trả lời: Bộ điều khiển sẽ báo cáo "Lỗi cảm biến" trên màn hình LCD của ngăn kéo và thông qua giao tiếp. Hoạt động cơ học vẫn không bị ảnh hưởng. Bộ cảm biến thay thế có thể được lắp đặt trong vòng chưa đầy 5 phút mà không cần tháo ngăn kéo.

Câu hỏi 4: Tôi có thể đặt mua ngăn kéo dự phòng mà không cần cầu dao chính không?

Đ: Vâng. Chúng tôi gọi đây là “vỏ ngăn kéo thông minh trống” – nó bao gồm khung, các điểm tiếp xúc phụ, chip bộ nhớ và thiết bị điện tử giám sát nhưng không có cầu dao chính. Bạn có thể cài đặt bộ ngắt ưa thích của riêng bạn sau này.

Câu 5: Bảo hành một năm có được gia hạn không?

Đ: Vâng. Chúng tôi cung cấp gói gia hạn bảo hành cho năm 2 và 3.
