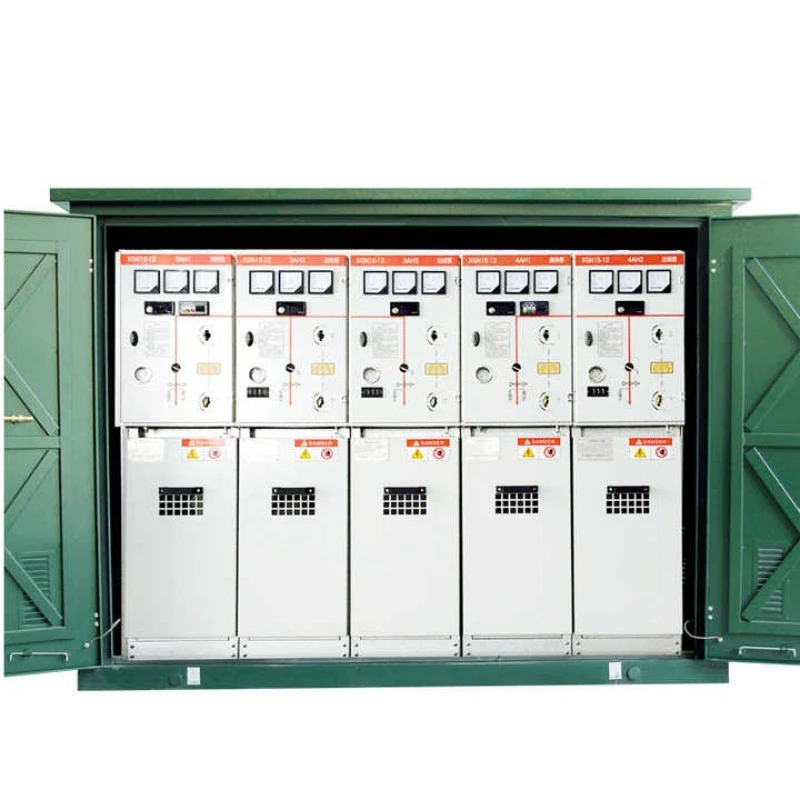

Trạm biến áp kiểu châu Âu nhỏ gọn đúc sẵn

Trạm biến áp nhỏ gọn đúc sẵn kiểu Châu Âu là một thiết bị phân phối điện khép kín ba buồng được lắp ráp tại nhà máy, được thiết kế để nhận, chuyển đổi và phân phối điện trung áp đến các phụ tải điện áp thấp. Không giống như các trạm biến áp được xây dựng bằng bê tông truyền thống cần nhiều tuần xây dựng tại chỗ, thiết bị này đã sẵn sàng để kết nối.

Nó là gì?

Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn (còn được gọi là trạmTrạm biến áp hộp châu Âu) bao gồm ba ngăn riêng biệt, riêng biệt:

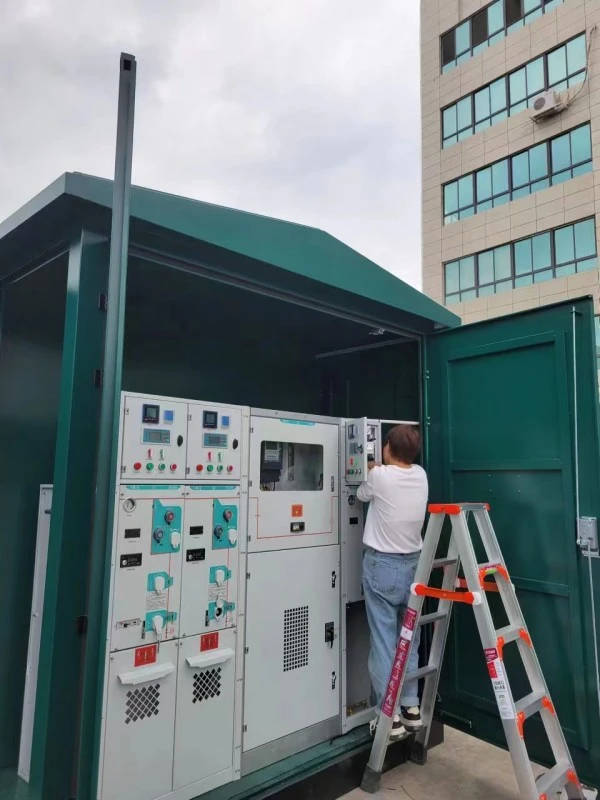

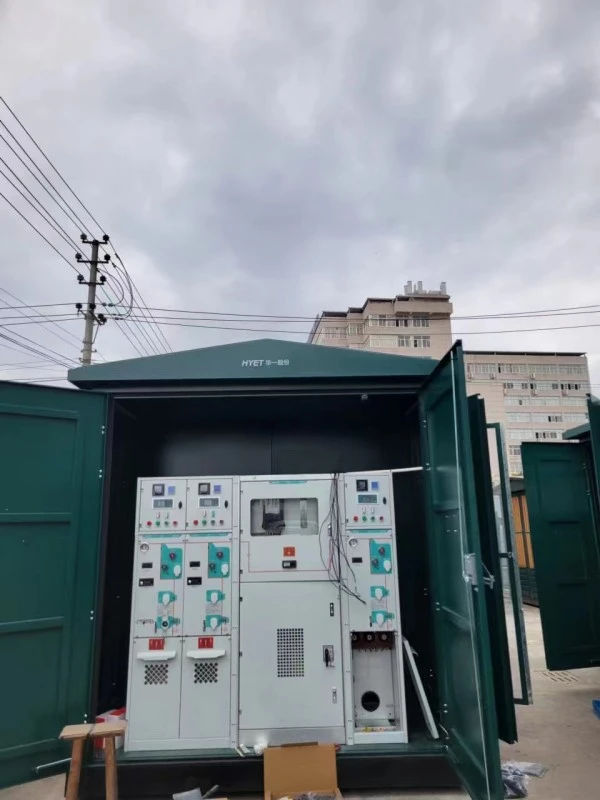

1. Khoang cao áp (HV): Chứa các thiết bị đóng cắt, rơ le bảo vệ, thiết bị đo đếm.

2. Ngăn máy biến áp: Chứa máy biến áp loại ngâm trong dầu hoặc loại khô.

3. Ngăn hạ thế (LV): Chứa các bảng phân phối, cầu dao và bộ cấp nguồn ra.

Ba khoang này được sắp xếp theo hình chữ “I” hoặc “II” trong một vỏ bọc bằng thép hoặc composite chịu được thời tiết. Mỗi ngăn được ngăn cách vật lý bằng các vách ngăn kim loại để ngăn chặn sự lan truyền lỗi.

Nó có thể làm gì?

Thiết bị này thực hiện ba chức năng cốt lõi:

1. Chuyển đổi hạ áp: Chuyển đổi điện áp trung thế đầu vào (6kV, 10kV, 20kV, 35kV) thành điện áp thấp có thể sử dụng được (400V, 230V).

2. Bảo vệ và cách ly: Tự động cách ly các mạch sự cố thông qua cầu chì hoặc cầu dao, bảo vệ tài sản hạ nguồn.

3. Quản lý tải: Phân phối nguồn cho nhiều mạch điện ra, cho phép chuyển đổi, đo sáng và giám sát có chọn lọc.

Bởi vì Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn được đi dây sẵn và được thử nghiệm tại nhà máy nên nó giúp loại bỏ các lỗi đi dây phức tạp tại chỗ. Nó đóng vai trò là trung tâm thần kinh để phân phối điện năng cuối cùng trong các khu dân cư, nhà máy, trang trại năng lượng mặt trời và trạm sạc xe điện.

Ưu điểm sản phẩm

Khi chọn Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn từ Lugao Power, bạn sẽ có được năm lợi thế cạnh tranh rõ rệt so với các trạm biến áp thông thường và các lựa chọn thay thế kiểu Mỹ.

Ưu điểm 1: An toàn nhân sự vượt trội

Thiết kế "ngăn" ba ngăn là đặc điểm nổi bật của bất kỳ Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn chính hãng nào. Mỗi phần được khóa liên động hoàn toàn bằng khóa liên động cơ và điện. Ví dụ, cửa LV không thể mở trừ khi cầu dao chính TẮT; cửa HV không thể mở trừ khi dao nối đất được ĐÓNG. Logic an toàn tuần tự này ngăn ngừa phơi nhiễm trực tiếp từ phía trước, giảm đáng kể rủi ro phóng điện hồ quang cho người vận hành. Ngược lại, các trạm biến áp kiểu Mỹ thường có các bộ phận mang điện lộ ra ngoài trong quá trình thay cầu chì.

Ưu điểm 2: Khả năng cung cấp điện liên tục

Không giống như các thiết bị kiểu Mỹ, nơi việc thay cầu chì đòi hỏi phải ngắt điện toàn bộ máy biến áp, Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn của chúng tôi cho phép bảo trì độc lập. Bạn có thể mở ngăn LV để đọc đồng hồ trong khi phía HV vẫn còn hoạt động. Các phiên bản cao cấp hơn có thể chứa RMU chuyển mạch vòng (Thiết bị chính vòng), cho phép cấu hình "hai đầu vào, hai đầu ra" giúp duy trì nguồn điện cho khách hàng hạ nguồn ngay cả khi xảy ra lỗi ở thượng nguồn. Điều này làm cho nó không thể thiếu đối với các bệnh viện và trung tâm dữ liệu.

Ưu điểm 3: Quản lý nhiệt tuyệt vời

Mỗi ngăn máy biến áp đều có hệ thống thông gió cưỡng bức (quạt điều khiển nhiệt độ tự động) cộng với các cửa gió đối lưu tự nhiên. Sự cách ly vật lý có nghĩa là nhiệt do máy biến áp tạo ra không ảnh hưởng đến các rơle điện tử nhạy cảm trong ngăn HV. Các thử nghiệm của chúng tôi cho thấy nhiệt độ bên trong luôn thấp hơn 15–20°C so với các thiết kế không phân đoạn trong thời gian tải cao điểm vào mùa hè, trực tiếp kéo dài tuổi thọ cách nhiệt.

Ưu điểm 4: Khả năng thích ứng môi trường cực cao

Được thiết kế theo tiêu chuẩn IP54 tối thiểu (kín bụi và chống tia nước), vỏ máy có thể chịu được phun muối, bão cát và mưa lớn. Khe hở không khí 40mm cộng với bộ sưởi chống ngưng tụ ngăn chặn độ ẩm bên trong. Phạm vi hoạt động: -40°C đến +55°C. Sự mạnh mẽ này là lý do tại sao Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn là lựa chọn mặc định cho các trang trại gió ven biển và các dự án năng lượng mặt trời trên sa mạc.

Ưu điểm 5: Tổng chi phí sở hữu (TCO) thấp hơn

Giá mua ban đầu có thể cao hơn 15–20% so với một căn hộ kiểu Mỹ tương đương, nhưng TCO sau 20 năm thấp hơn 30%. Tại sao? Các thiết bị kiểu Châu Âu có các bộ phận mô-đun có thể thay thế được (bạn chỉ thay cầu chì bị lỗi chứ không phải toàn bộ thanh cái). Bể chứa dầu ngăn ngừa ô nhiễm mặt đất. Công trình dân dụng tối thiểu (chỉ là một tấm bê tông phẳng) so với việc xây một căn phòng bê tông giúp tiết kiệm 5.000–10.000 USD cho mỗi đơn vị nhân công lắp đặt.

Tính năng sản phẩm

Dưới đây là các tính năng kỹ thuật cụ thể của Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn của chúng tôi:

Chi tiết sản xuất

Lugao Power sản xuất mọi Trạm biến áp nhỏ gọn đúc sẵn kiểu Châu Âu trong nhà máy rộng 25.000m2 được chứng nhận ISO 9001 của chúng tôi. Dưới đây là các chi tiết sản xuất chính giúp phân biệt chất lượng của chúng tôi.

Lựa chọn vật liệu

Thép: Thép mạ kẽm DX51D+Z275 nhập khẩu, được cắt và uốn trên chày tháp pháo CNC (dung sai ±0,2mm).

GRP (Polyester cốt thủy tinh): Được cung cấp cho các đơn hàng ven biển – không bị ăn mòn nhưng chi phí cao hơn. Lớp chống cháy VO (UL94).

Lõi biến áp: Kim loại vô định hình hoặc thép silicon CRGO (loại M5, độ dày 0,23mm). Tổn thất không tải giảm 70% so với thép tiêu chuẩn.

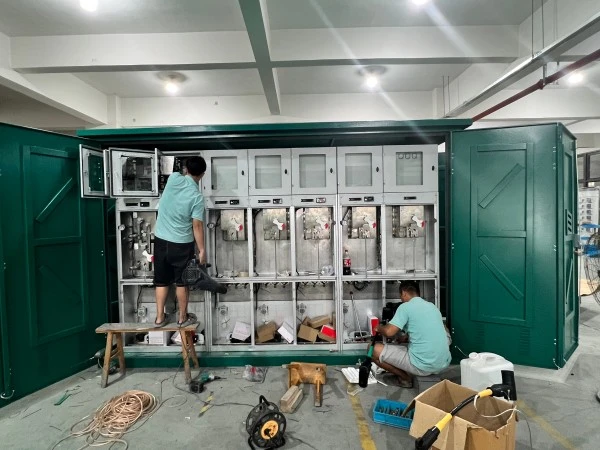

Quá trình lắp ráp

Gia công ngăn: Đồ gá hàn riêng biệt cho các phần HV, Transformer, LV. Mỗi ngăn đều được kiểm tra rò rỉ bằng dung dịch xà phòng (để ngăn dầu).

Sơn: Tiền xử lý (tẩy nhờn, phốt phát) → Sơn lót Epoxy (80μm) → Lớp phủ ngoài bằng polyester (70μm). Thử nghiệm phun muối: 720 giờ không có đường rò.

Hệ thống dây điện bên trong: Cáp đồng chịu nhiệt độ 90°C không chứa halogen, được uốn bằng khuôn lục giác (thử nghiệm kéo ra >200N). Tất cả các thiết bị đầu cuối được dán nhãn bằng dấu co nhiệt.

Lắp đặt máy biến áp: Máy biến áp dầu được sấy chân không (độ ẩm dư <0,5%). Máy biến áp loại khô được ngâm tẩm dưới áp suất chân không (VPI) hai lần.

Kiểm tra kiểm soát chất lượng

1. Kiểm tra điện môi: 28kV/1 phút đối với phía HV; 3kV/1 phút cho phía LV.

2. Chạy nhiệt: Tải đầy ở nhiệt độ môi trường xung quanh 40°C trong 8 giờ; mức tăng nhiệt độ được theo dõi bởi 12 cảm biến PT100.

3. Kiểm tra IP: Buồng chứa bụi trong 8 giờ, sau đó là kiểm tra tia nước (vòi phun 12,5mm tốc độ 100 lít/phút).

4. Kiểm tra chức năng khóa liên động: 50 chu kỳ đóng mở trên mỗi công tắc.

Tùy chọn tùy chỉnh

1. Màu sắc: tiêu chuẩn RAL 7035 (xám nhạt); bất kỳ mã RAL nào theo yêu cầu (+15 ngày thực hiện).

2. Đầu vào cáp: Đáy (qua bệ) hoặc bên (tấm đệm).

3. Tính năng thông minh: Giám sát từ xa hỗ trợ IoT (dòng điện, điện áp, nhiệt độ, trạng thái cửa) qua 4G/WiFi.

Đóng gói, vận chuyển, bảo hành

Đóng gói & Vận chuyển

Mỗi Trạm biến áp kiểu Châu Âu nhỏ gọn đúc sẵn được nâng lên bằng cách sử dụng bốn vấu nâng tích hợp (đã được thử nghiệm với tổng trọng lượng gấp 2 lần). Quy trình đóng gói:

● Nội thất: Gói hút ẩm silica gel (2kg) được đặt bên trong mỗi ngăn để hút ẩm khi vận chuyển.

● Đầu vào cáp: Bịt kín bằng nắp nhựa và băng keo tự lưu hóa.

● Bên ngoài: Được căng bằng màng VCI (Chất ức chế ăn mòn hơi), sau đó phủ một lớp bạt chống thấm chịu lực cao.

● Thùng: Được bắt vít vào khung vận chuyển bằng thép (chiều cao 1200mm đối với túi xe nâng). Miếng bảo vệ góc và dây đai.

Thời gian thực hiện: 25 ngày làm việc đối với đơn vị tiêu chuẩn 630kVA; 35 ngày đối với đơn hàng tùy chỉnh (bao gồm cả đo sáng thông minh).

Bảo hành & Hậu mãi

Thời gian bảo hành: 12 tháng kể từ ngày vận hành hoặc 14 tháng kể từ ngày giao hàng (tùy theo điều kiện nào đến trước).

Bảo hiểm: Tất cả các lỗi sản xuất về vật liệu hoặc tay nghề. Không bao gồm thiệt hại do sét, lũ lụt, quá tải ngoài bảng tên hoặc sửa đổi trái phép.
