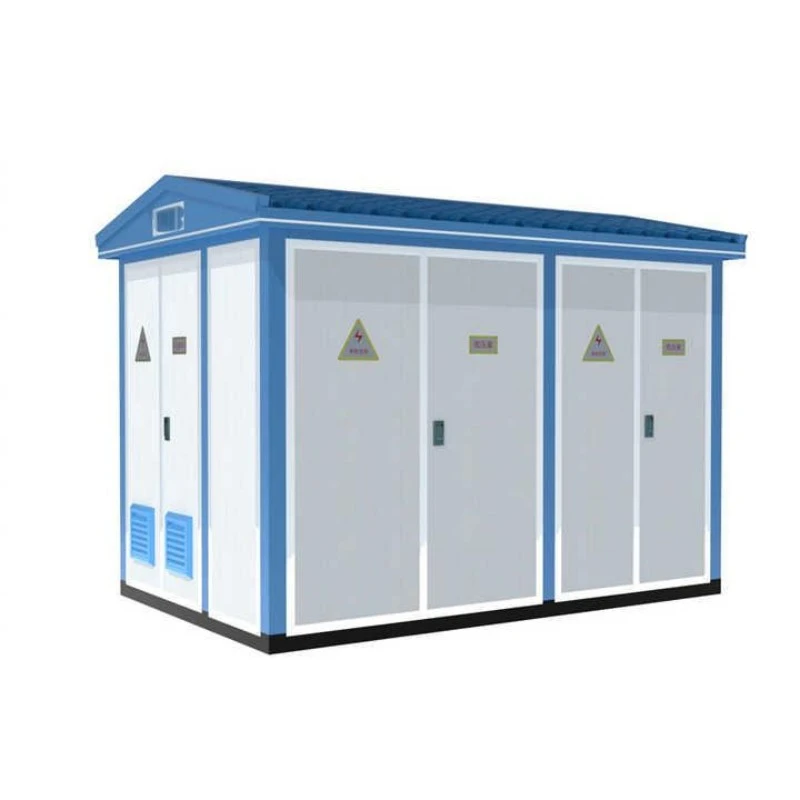

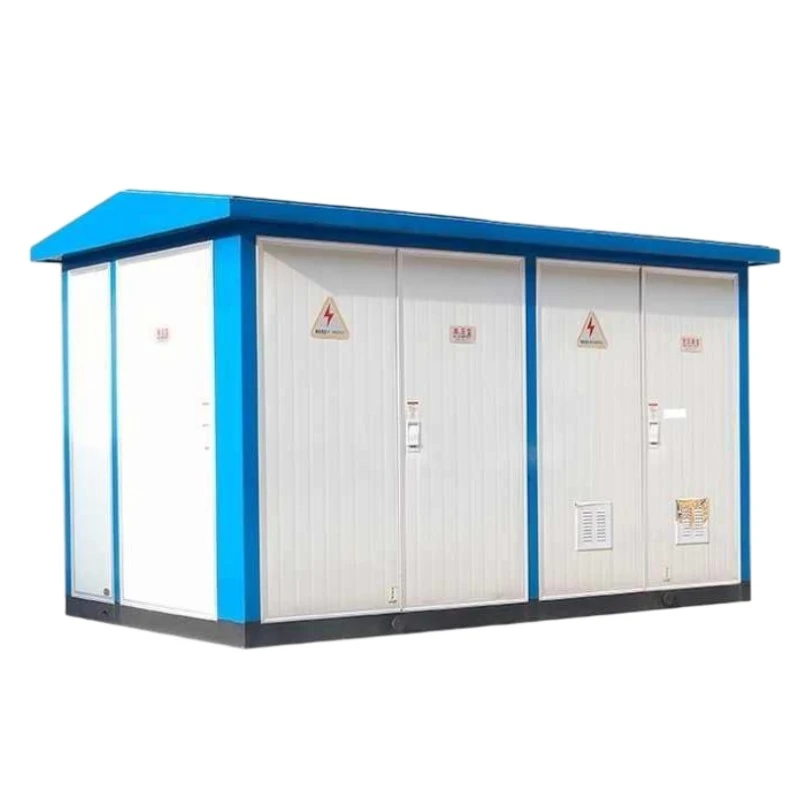

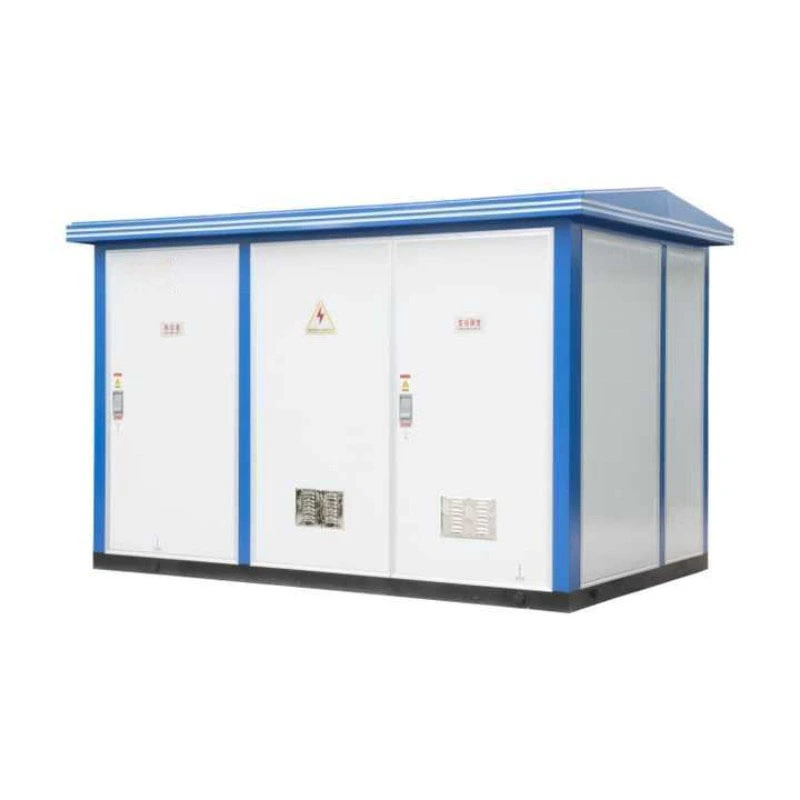

Trạm biến áp kiểu Châu Âu lắp đặt sẵn thông minh

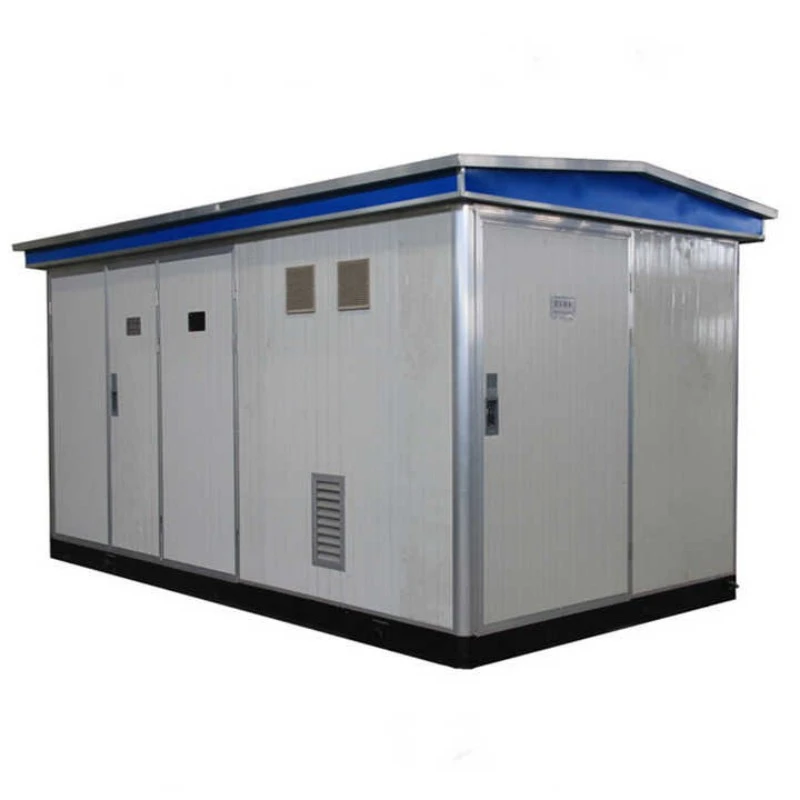

Trạm biến áp kiểu châu Âu thông minh được lắp đặt sẵn là một thiết bị phân phối điện nhỏ gọn, được lắp ráp tại nhà máy, tích hợp mộtthiết bị đóng cắt trung thế, bảng phân phối điện áp thấp và máy biến áp loại khô hoặc ngâm trong dầu thành một vỏ bọc kín. Không giống như các trạm biến áp kỹ thuật dân dụng truyền thống, thiết bị kiểu Châu Âu này được chế tạo sẵn, thử nghiệm và phân phối dưới dạng hệ thống sẵn sàng lắp đặt.

Nó làm gì?

Nó giảm mức điện áp trung thế (thường là 6kV–35kV) xuống mức điện áp thấp (400V–690V) để phân phối an toàn đến cộng đồng dân cư, tòa nhà thương mại, nhà máy và nhà máy năng lượng tái tạo. Trạm biến áp thông minh kiểu Châu Âu được lắp đặt sẵn cũng hỗ trợ giám sát thông minh về tải, nhiệt độ và chất lượng điện năng, cho phép chẩn đoán lỗi từ xa và chức năng cảnh báo tự động. Điều này làm cho nó trở thành sự lựa chọn lý tưởng cho lưới điện thông minh và các trạm biến áp không cần giám sát.

Ưu điểm sản phẩm

1. Giám sát thông minh & Điều khiển từ xa

Trạm biến áp thông minh kiểu Châu Âu được lắp đặt sẵn đi kèm với thiết bị đầu cuối thông minh (ITU) tùy chọn thu thập dữ liệu thời gian thực về điện áp, dòng điện, hệ số công suất và nhiệt độ dầu. Dữ liệu có thể được truyền qua 4G, Ethernet hoặc cáp quang đến phòng điều khiển trung tâm, giảm chi phí kiểm tra tại chỗ.

2. Dấu chân nhỏ gọn & Triển khai nhanh

Vì được lắp ráp sẵn tại nhà máy nên Trạm biến áp thông minh kiểu Châu Âu lắp đặt sẵn chỉ cần có nền móng đơn giản tại chỗ. Việc lắp đặt mất 1–2 ngày thay vì hàng tuần, tiết kiệm tới 60% chi phí xây dựng dân dụng và chiếm đất.

3. Độ tin cậy cao trong điều kiện khắc nghiệt

Với cấp bảo vệ IP54 (hoặc cao hơn) cho vỏ và máy biến áp ngâm trong dầu hoặc nhựa epoxy bên trong, trạm biến áp này có khả năng chống bụi, mưa, sương muối và nhiệt độ khắc nghiệt từ -25°C đến +40°C, đảm bảo hoạt động liên tục ở sa mạc, khu vực ven biển hoặc vùng có độ cao lớn.

4. Hiệu quả năng lượng và tổn thất thấp

Được trang bị máy biến áp tổn thất thấp dòng S11 hoặc S13, trạm biến áp loại châu Âu thông minh được lắp đặt sẵn giúp giảm tổn thất không tải tới 30% so với các thiết bị thông thường, trực tiếp giảm hóa đơn tiền điện và lượng khí thải carbon trong vòng đời 20 năm.

5. Hoàn toàn có thể tùy chỉnh

Chúng tôi cung cấp các cấu hình linh hoạt: cuộn dây bằng đồng hoặc nhôm, bộ thay đổi nấc khi tải, hiệu chỉnh hệ số công suất tự động (APFC) và thiết bị chống sét. Cho dù bạn cần thiết bị 200kVA cho khu biệt thự hay thiết bị 2500kVA cho khu công nghiệp, chúng tôi đều có thể điều chỉnh giải pháp.

Tính năng sản phẩm

Vỏ bọc hoàn toàn kín và chịu được thời tiết --- Được làm bằng thép mạ kẽm hoặc hợp kim nhôm, phủ sơn chống ăn mòn, thích hợp lắp đặt ngoài trời.

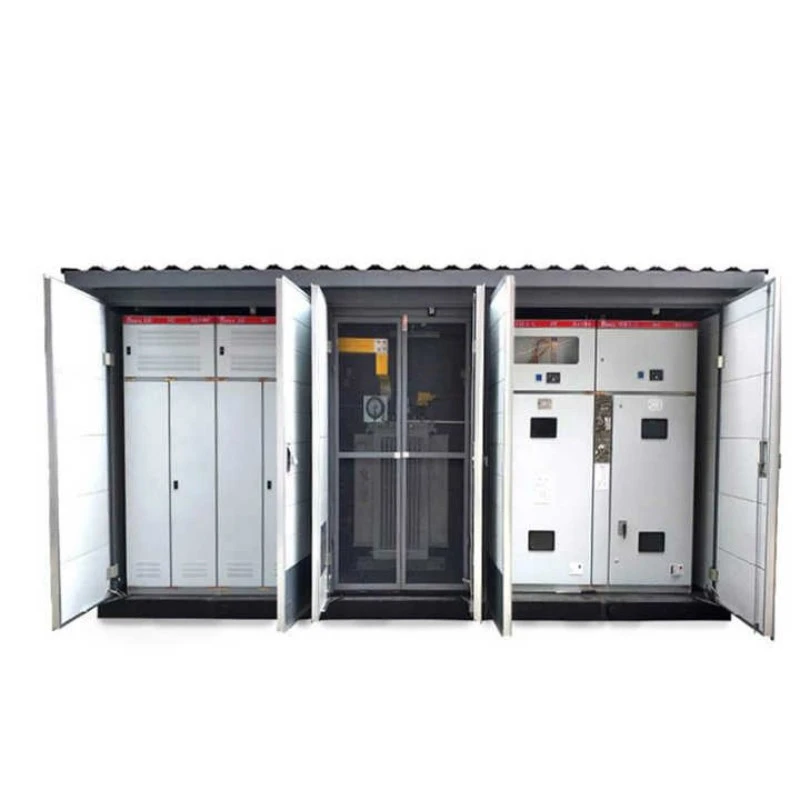

Bố trí bên trong mô-đun --- Các ngăn riêng biệt cho thiết bị đóng cắt HV, máy biến áp và phân phối LV, có khóa liên động cơ học để đảm bảo an toàn cho người vận hành.

Hệ thống làm mát thông minh---Quạt điều khiển nhiệt độ cho máy biến áp loại khô hoặc tấm tản nhiệt dạng sóng cho các thiết bị ngâm trong dầu, tự động kích hoạt khi nhiệt độ vượt quá điểm đặt.

Bảo vệ quá tải và flash hồ quang --- Được trang bị bộ ngắt mạch SF6 hoặc chân không, công tắc cầu chì và thiết bị bảo vệ đột biến (SPD) để đáp ứng các tiêu chuẩn IEC 62271-202.

Giao diện thân thiện với người dùng ---Màn hình cảm ứng cục bộ (tùy chọn) hiển thị dữ liệu thời gian thực và hồ sơ lỗi, đồng thời nhân viên bảo trì có thể truy cập từ xa qua ứng dụng điện thoại thông minh.

Hoạt động có độ ồn thấp---Mức âm thanh ≤55dB(A) dành cho các ứng dụng dân dụng, đạt được nhờ giá đỡ giảm rung và tấm cách âm.

Thiết kế chống trộm & an ninh --- Ổ khóa hạng nặng, cảm biến cửa và tích hợp camera quan sát tùy chọn giúp trạm biến áp loại Châu Âu thông minh được lắp đặt sẵn phù hợp với các địa điểm ở xa, không có người giám sát.

Ứng dụng sản phẩm

Trạm biến áp thông minh kiểu châu Âu lắp đặt sẵn được ứng dụng rộng rãi tại:

Phân phối điện đô thị

Các khu dân cư phức hợp, trung tâm mua sắm, khách sạn và bệnh viện có không gian hạn chế và an toàn cháy nổ là rất quan trọng.

Các bãi đậu xe ngầm hoặc lắp đặt trên mái nhà được hưởng lợi từ thiết kế ngăn chứa dầu nhỏ gọn của nó.

Dự án năng lượng tái tạo

Các trang trại năng lượng mặt trời và công viên gió trên bờ đòi hỏi phải triển khai nhanh chóng và có khả năng chống chọi với thời tiết. Trạm biến áp này tích hợp hoàn hảo với bộ biến tần PV và bộ chuyển đổi tuabin gió.

Cơ sở hạ tầng & tiện ích công cộng

Sân bay, ga tàu điện ngầm, đường hầm và cầu dựa vào độ tin cậy cao và khả năng giám sát từ xa để đảm bảo hệ thống chiếu sáng và thông gió không bị gián đoạn.

Địa điểm công nghiệp & khai thác mỏ

Các nhà máy, nhà máy hóa chất, hầm mỏ sử dụng Trạm biến áp thông minh kiểu Châu Âu được lắp đặt sẵn thông minh để cách ly các sự cố lưới điện và bảo vệ máy móc nhạy cảm.

Nguồn điện tạm thời & khẩn cấp

Các địa điểm xây dựng, khu cứu trợ thiên tai và các sự kiện ngoài trời được hưởng lợi từ tính chất cắm và chạy cũng như di dời dễ dàng của nó.

Chi tiết sản xuất

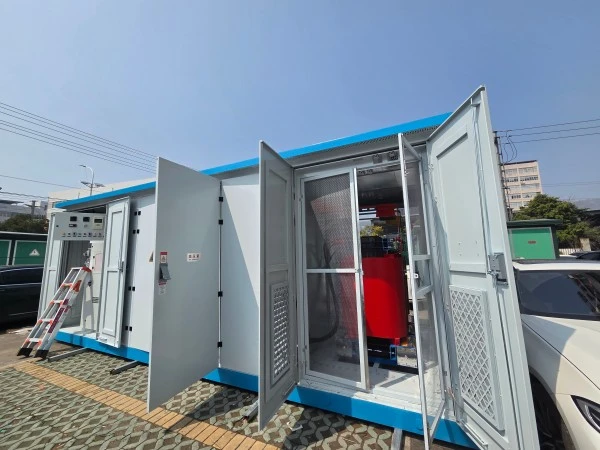

Thiết kế nhà ở & cơ khí

Vỏ ngoài của Trạm biến áp kiểu châu Âu lắp đặt sẵn thông minh được sản xuất bằng các tấm thép cắt, uốn và hàn bằng laser. Sau khi hàn, toàn bộ vỏ được phun bi để loại bỏ cặn, tiếp theo là sơn tĩnh điện với độ dày tối thiểu 80µm. Điều này mang lại khả năng chống ăn mòn C5-M (ISO 12944) cho môi trường ven biển hoặc công nghiệp.

Cửa được trang bị miếng đệm polyurethane, chốt nén và bản lề có thể tháo rời. Mái dốc ngăn nước đọng lại và các rãnh ở chân đế bao gồm các túi xe nâng và vấu nâng để vận chuyển dễ dàng.

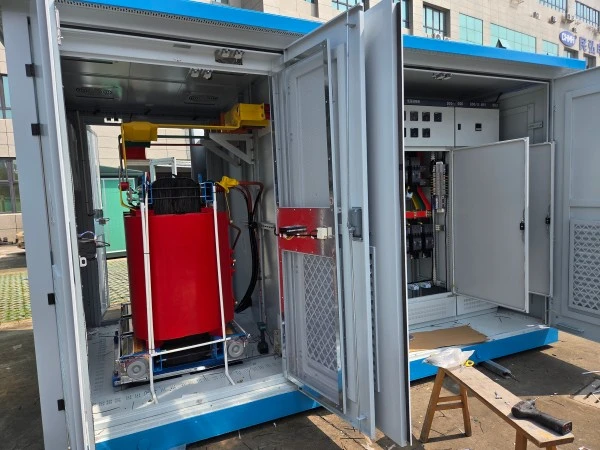

Lõi & cuộn dây máy biến áp

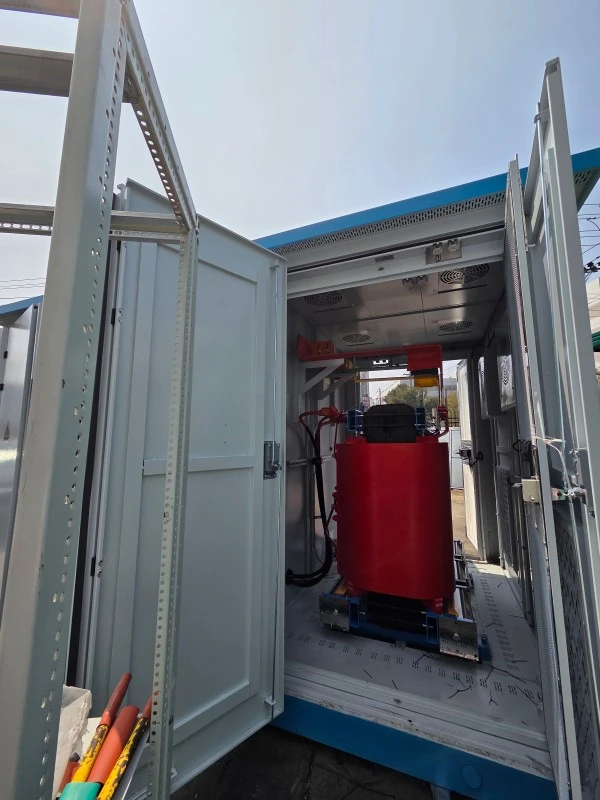

Chúng tôi sử dụng thép silic định hướng dạng hạt cán nguội có độ thấm cao (0,23mm hoặc 0,27mm) với các khớp nối dạng bậc để giảm dòng điện không tải. Cuộn dây được làm bằng lá đồng hoặc nhôm không có oxy (đối với điện áp thấp) và dây đồng tròn (đối với điện áp cao). Đối với các phiên bản loại khô, nhựa epoxy loại H được đúc chân không để loại bỏ các khoảng trống và đạt được mức phóng điện cục bộ <10pC. Đối với phiên bản ngâm dầu, chúng tôi sử dụng dầu khoáng hoặc dầu este tự nhiên có thùng tôn để hấp thụ độ giãn nở của dầu.

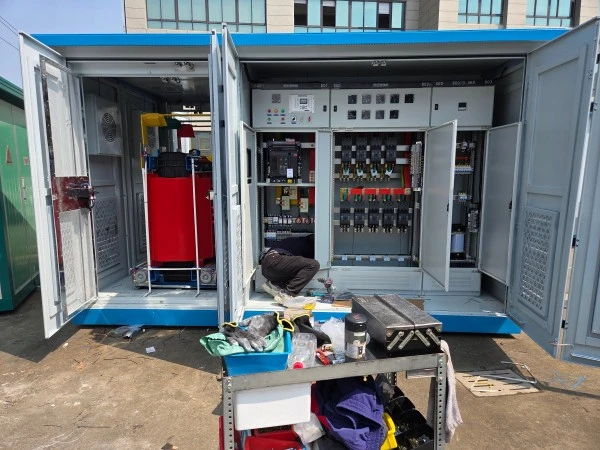

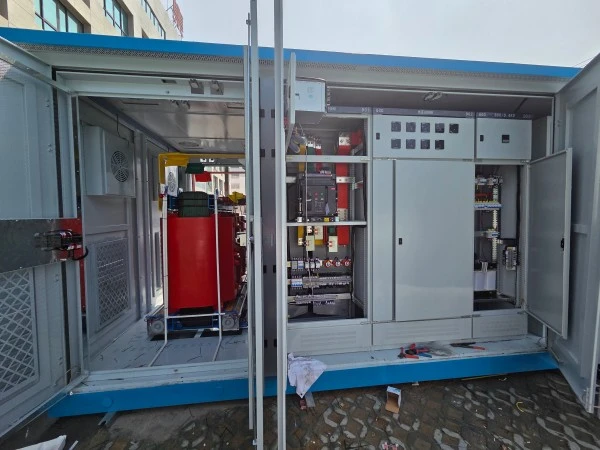

Thiết bị đóng cắt & thanh cái

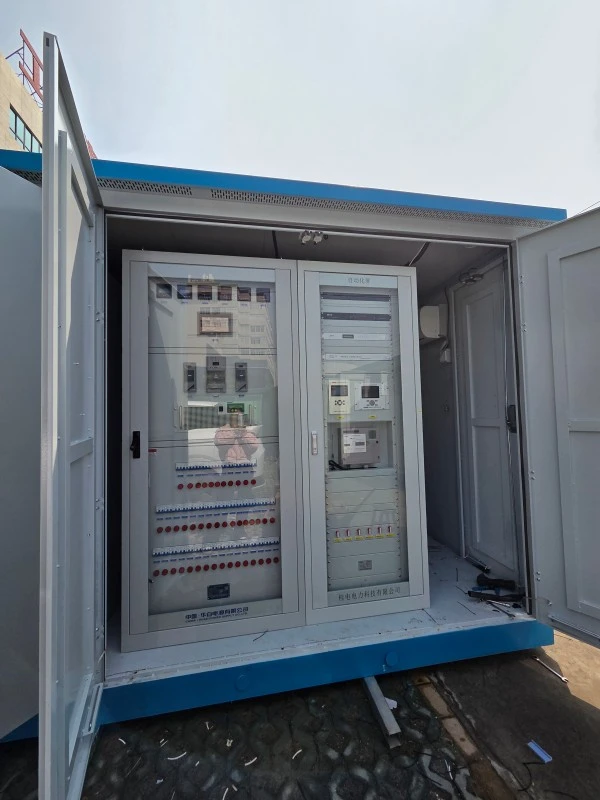

Bên trong trạm biến áp loại Châu Âu thông minh được lắp đặt sẵn, ngăn HV có cầu dao tải hoặc cầu dao (SF6 hoặc loại chân không) với các tiếp điểm ngắt có thể nhìn thấy được. Khoang LV bao gồm cầu dao vỏ đúc chính (MCCB), cầu dao cấp nguồn và hệ thống thanh cái có dòng định mức lên đến 4000A. Tất cả các thanh cái đều được làm bằng đồng mạ thiếc có khả năng cách nhiệt co nhiệt.

Hệ thống giám sát thông minh (Tùy chọn)

Chúng tôi tích hợp một RTU thông minh (thiết bị đầu cuối từ xa) để đo điện áp, dòng điện, công suất tác dụng/phản kháng và sóng hài ba pha lên đến bậc 31. Dữ liệu được ghi lại cứ sau 5 phút và được lưu trữ trong 90 ngày. Cảnh báo quá áp, thiếu điện áp, quá nhiệt và mở cửa được gửi qua SMS hoặc email.

Kiểm tra chất lượng

Mỗi trạm biến áp loại Châu Âu được lắp đặt sẵn thông minh đều trải qua 100% thử nghiệm tại nhà máy:

1. Kiểm tra khả năng chịu điện môi (2,5kV trong 1 phút)

2. Kiểm tra ngắn mạch động (mô phỏng)

3. Kiểm tra độ thấm nước IP54

4. Kiểm tra độ tăng nhiệt độ (8 giờ khi đầy tải)

5. Đo phóng điện cục bộ (<10pC đối với loại khô)

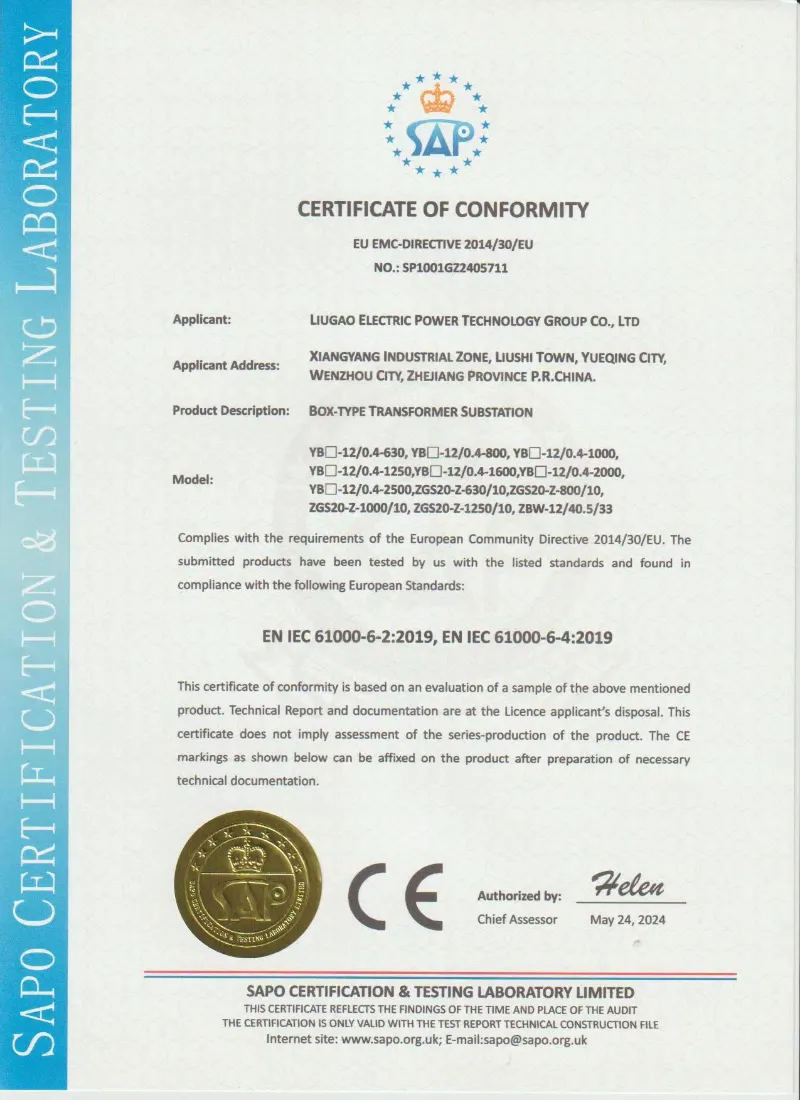

6. Báo cáo thử nghiệm được cung cấp theo từng lô hàng, tuân thủ các tiêu chuẩn IEC 62271-202, GB/T 17467 và EN 61330.
