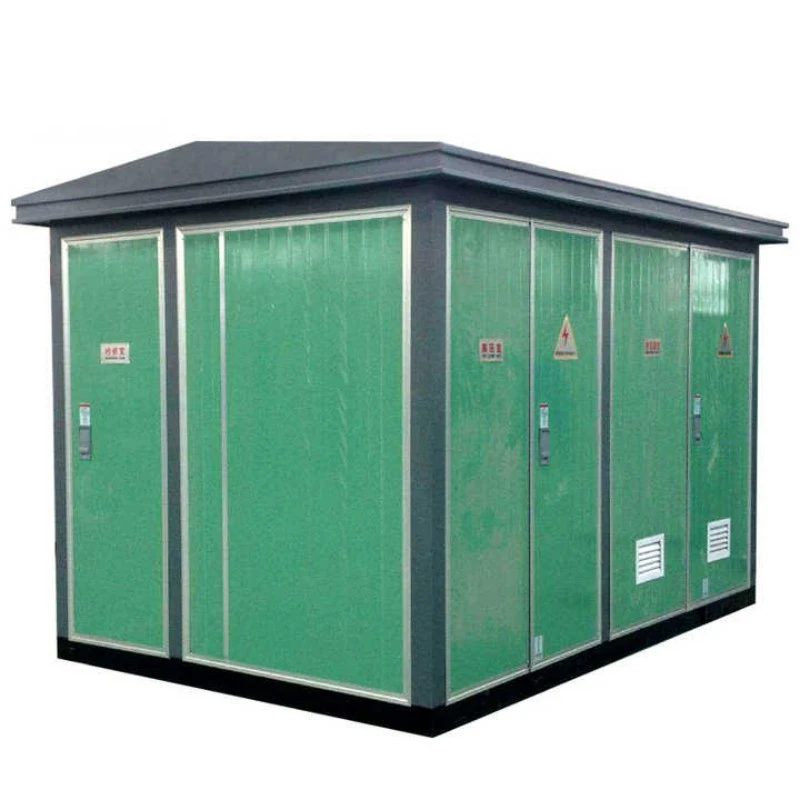

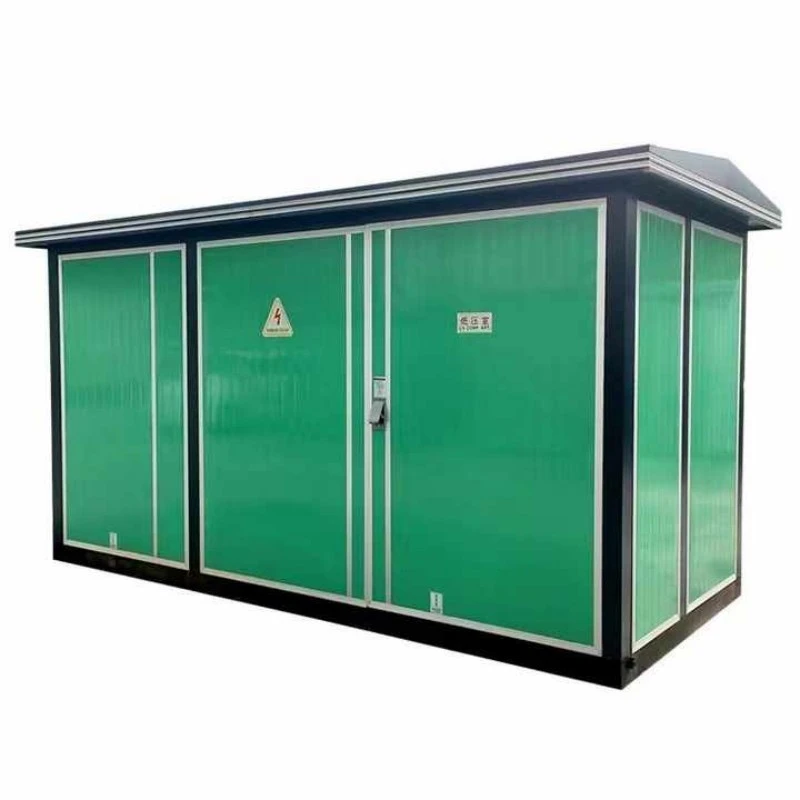

Trạm biến áp kiểu châu Âu đóng gói năng lượng gió

Trạm biến áp kiểu Châu Âu đóng gói bằng năng lượng gió là một thiết bị chuyển đổi năng lượng nhỏ gọn, được lắp ráp tại nhà máy, được thiết kế đặc biệt để thu điện trung thế từ một hoặc nhiều tuabin gió, giảm (hoặc tăng) đến mức tương thích với lưới điện và bảo vệ cả tuabin và mạng lưới tiện ích khỏi các sự cố về điện.

Không giống như các trạm biến áp dạng hộp thông thường, thiết bị này được xây dựng nhằm mục đích đáp ứng nhu cầu riêng biệt về sản xuất điện gió:

● Khả năng chịu rung cao: Thanh cái bên trong được gia cố và phần cứng chống nới lỏng.

● Hỗ trợ dao động điện áp rộng: Xử lý các biến động đầu ra từ 400V (đầu cực tuabin) đến 35kV (lưới thu gom).

● Sẵn sàng giám sát từ xa: Cổng SCADA tích hợp cho phòng điều khiển tuabin.

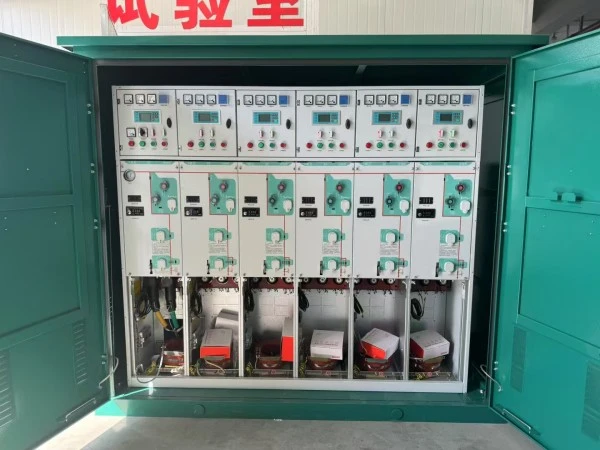

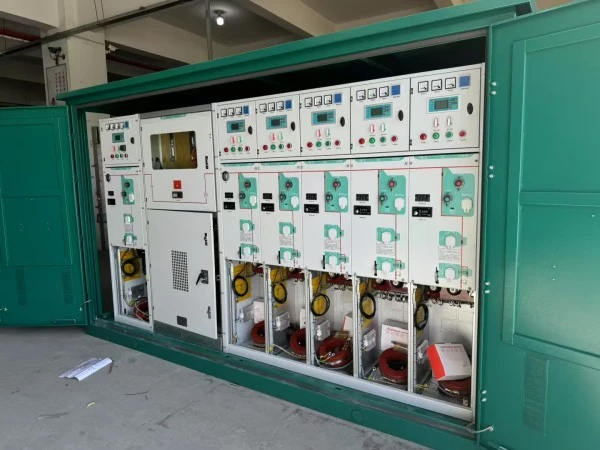

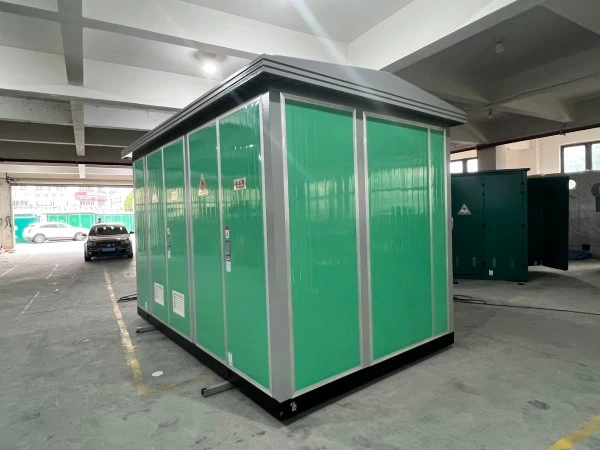

Về mặt vật lý, Trạm biến áp kiểu Châu Âu đóng gói bằng năng lượng gió duy trì cấu trúc ba ngăn cổ điển của Châu Âu (phía HV, máy biến áp, phía hạ thế) nhưng bổ sung thêm các tính năng dành riêng cho gió: rơle bảo vệ giao diện chuyên dụng, đầu cuối lọc sóng hài và vỏ bọc chịu được thời tiết được đánh giá cao để phun muối ven biển.

Nó có thể làm gì?

Chức năng chính: Đóng vai trò là giao diện điện giữa máy phát điện tua bin gió và mạng thu gom trung thế.

Bốn công việc cốt lõi:

1. Biến đổi điện áp:Chuyển đổi điện áp đầu ra của tuabin (thường là 690V) thành điện áp lưới thu thập (10kV–35kV) bằng cách sử dụng máy biến áp tăng áp đặt bên trong thiết bị.

2. Cách ly lỗi:Tự động ngắt tuabin nếu các thông số lưới điện (điện áp, tần số) vượt quá giới hạn cho phép, bảo vệ cả tài sản.

3. Điều hòa chất lượng điện năng:Cung cấp các điểm nối đất, chống sét và các điểm lọc để giảm thiểu sóng hài được tạo ra bởi các bộ truyền động tần số thay đổi bên trong tuabin.

4. Đo lường và quan trắc năng lượng:Chứa các CT và PT cấp tiện ích để đo lường biểu giá đầu vào và theo dõi hiệu suất từ ​​xa.

Bởi vì Trạm biến áp kiểu Châu Âu đóng gói bằng năng lượng gió đã được lắp đặt sẵn và thử nghiệm hoàn chỉnh nên các nhà phát triển trang trại gió tránh được việc lắp ráp điện tại chỗ trong nhiều tháng. Một tổ máy phục vụ một tuabin lớn (2MW–6MW) hoặc một cụm nhỏ các tuabin nhỏ hơn theo cấu hình "chuỗi cúc".

Thông số sản phẩm

Dưới đây là các thông số kỹ thuật tiêu chuẩn cho Trạm biến áp kiểu Châu Âu đóng gói bằng năng lượng gió của Lugao Power. Xếp hạng tùy chỉnh có sẵn theo yêu cầu.

Tính năng và ứng dụng sản phẩm

Câu hỏi 1: Điều gì khiến Trạm biến áp kiểu Châu Âu đóng gói bằng năng lượng gió khác với trạm biến áp tiêu chuẩn Châu Âu?

A: Ba đặc điểm gió cụ thể. Đầu tiên, máy biến áp bên trong Trạm biến áp kiểu Châu Âu đóng gói bằng năng lượng gió được thiết kế cho dòng điện hai chiều và dao động điện áp thường xuyên—tua bin tăng giảm liên tục. Thứ hai, ngăn LV bao gồm một rơle bảo vệ giao diện lưới chuyên dụng sẽ ngắt trong vòng 100 mili giây nếu điện áp hoặc tần số lưới thay đổi, theo yêu cầu của các tiêu chuẩn kết nối tiện ích (ví dụ: IEEE 1547, IEC 61727). Thứ ba, toàn bộ vỏ máy sử dụng giá đỡ chống rung trên tất cả các tiếp điểm điện; các thiết bị tiêu chuẩn sẽ thấy vít bị lỏng sau sáu tháng ở gần tuabin.

Câu hỏi 2: Thiết bị này xử lý sét đánh thường gặp ở các trang trại gió lộ thiên như thế nào?

Trả lời: Mỗi Trạm biến áp kiểu Châu Âu đóng gói bằng năng lượng gió đều được trang bị thiết bị chống sét Loại 1+2 ở cả hai phía HV và LV (công suất xả 25kA mỗi cực). Ngoài ra, thùng máy biến áp còn có vấu nối đất trực tiếp có kích thước dành cho cáp đồng 120mm². Trong thử nghiệm tại nhà máy, chúng tôi mô phỏng các xung sét 10/350μs lên đến 100kA mà không có hiện tượng phóng điện bên trong.

Câu 3: Trạm biến áp này có thể sử dụng cho cả điện gió trên bờ và ngoài khơi không?

A: Trên bờ—chắc chắn rồi. Đối với dịch vụ ở nước ngoài, chúng tôi cung cấp phiên bản nâng cấp được gọi là "Gói ngoài khơi". Trạm biến áp tiêu chuẩn đóng gói năng lượng gió kiểu Châu Âu có xếp hạng IP54, phù hợp với các vùng ven biển trên bờ. Đối với ngoài khơi (trên bệ tuabin hoặc bệ vỏ ngoài), chúng tôi nâng cấp lên IP66, sử dụng lớp phủ cấp hàng hải C5-M (dày hơn 400μm) và thay thế tất cả các bu lông thép tiêu chuẩn bằng thép không gỉ 316L. Dầu máy biến áp được thay thế bằng este tự nhiên (có khả năng phân hủy sinh học) đáp ứng các quy định về môi trường.

Câu hỏi 4: Các kịch bản ứng dụng phổ biến nhất của thiết bị này là gì?

A: Bốn ứng dụng chính:

Chi tiết sản xuất

Lugao Power xây dựng một trạm biến áp kiểu châu Âu đóng gói bằng năng lượng gió tốt hơn như thế nào

Chi tiết 1: Kỹ thuật chống rung

Hầu hết các sự cố trạm biến áp ở các trang trại gió đều bắt nguồn từ các kết nối bị lỏng do dao động tuabin liên tục (0,5–2 Hz). Giải pháp của chúng tôi: mọi kết nối thanh cái đều sử dụng lò xo đĩa Belleville dưới đầu bu lông, duy trì lực kẹp ngay cả khi các bộ phận rung. Khối đầu cuối là loại kẹp lồng (không phải kẹp vít). Dây buộc cáp bên trong được thay thế bằng dây khóa bằng thép không gỉ. Kết quả: sau 5.000 giờ rung mô phỏng (quét 2g, 5–200Hz), khả năng duy trì mô-men xoắn vẫn duy trì >90% giá trị ban đầu.

Chi tiết 2: Thiết kế máy biến áp cho chu trình làm việc gió

Máy biến áp phân phối tiêu chuẩn có tải ổn định. Máy biến áp gió có tốc độ thay đổi nhanh chóng từ 0% lên 110% trong vòng chưa đầy 10 giây. Của chúng tôiNăng lượng gió Trạm biến áp kiểu Châu Âu đóng góisử dụng lõi có độ bền ngắn mạch cao với áp suất kẹp dọc trục là 4,5 MPa (so với tiêu chuẩn công nghiệp 2,5 MPa). Cuộn dây là dây dẫn chuyển vị liên tục (CTC) chứ không phải là nhiều sợi song song, loại bỏ tổn thất dòng điện tuần hoàn khi tải không cân bằng. Chúng tôi cũng bổ sung thêm các cảm biến nhiệt độ sợi quang được nhúng trực tiếp vào cuộn dây LV—không chỉ nhiệt kế dầu phía trên—cung cấp dữ liệu điểm nóng theo thời gian thực cho bộ điều khiển tuabin.

Chi tiết 3: Bảo vệ chống ăn mòn ngoài lớp sơn

Các trang trại gió nằm trong môi trường Loại C3 (nội địa) đến C5-M (ngoài khơi). Lớp phủ bột tiêu chuẩn không thành công ở các cạnh cắt. Quá trình của chúng tôi:

1. Bịt kín cạnh: Mỗi cạnh được cắt bằng laze đều nhận được một hạt keo dán cạnh epoxy trước khi sơn.

2. Sơn lót giàu kẽm: 80μm sơn lót epoxy bụi kẽm 95% (bảo vệ hy sinh).

3. Lớp trung gian: 100μm epoxy cường độ cao.

4. Lớp phủ ngoài: 80μm polyurethane (RAL 7035 màu xám nhạt hoặc tùy chỉnh).

Tổng DFT (độ dày màng khô) tối thiểu = 260μm. Xịt muối đã được thử nghiệm tới 1.500 giờ mà không bị rão (ASTM B117).

Lợi thế của chúng tôi so với đối thủ cạnh tranh

Tại sao chọn Lugao Power cho các trạm biến áp điện gió?

Hơn 10 năm sản xuất thiết bị điện

Đội ngũ kỹ thuật thiết bị đóng cắt máy biến áp và trung thế chuyên dụng

Giải pháp trạm biến áp điện gió từ 1MVA đến 8MVA

Kiểm tra tại nhà máy trước khi giao hàng

Thiết kế tùy chỉnh cho các dự án gió trên bờ và ven biển

Sản xuất và thử nghiệm tuân thủ IEC
