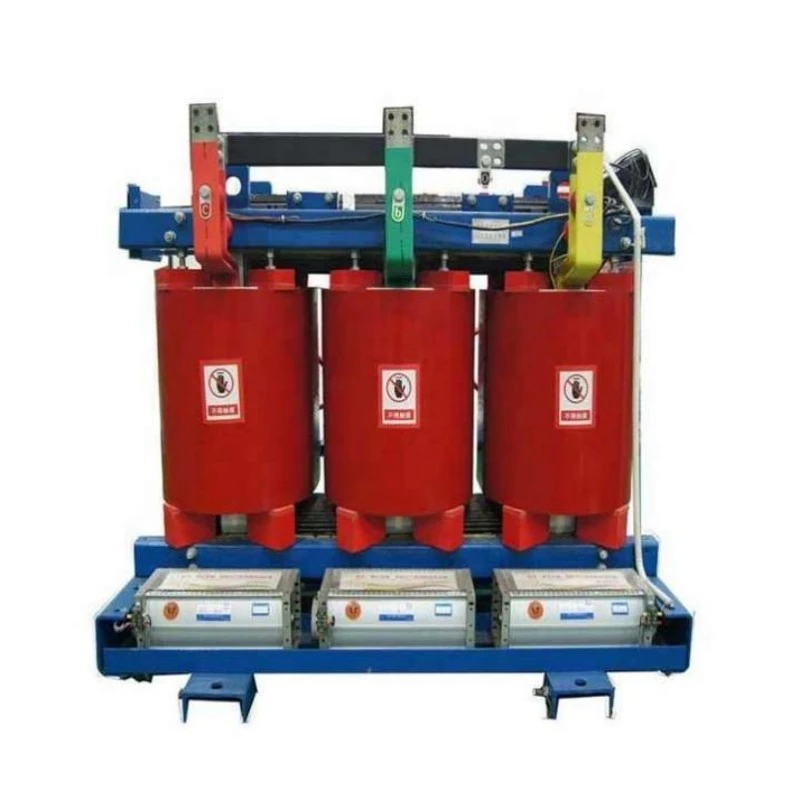

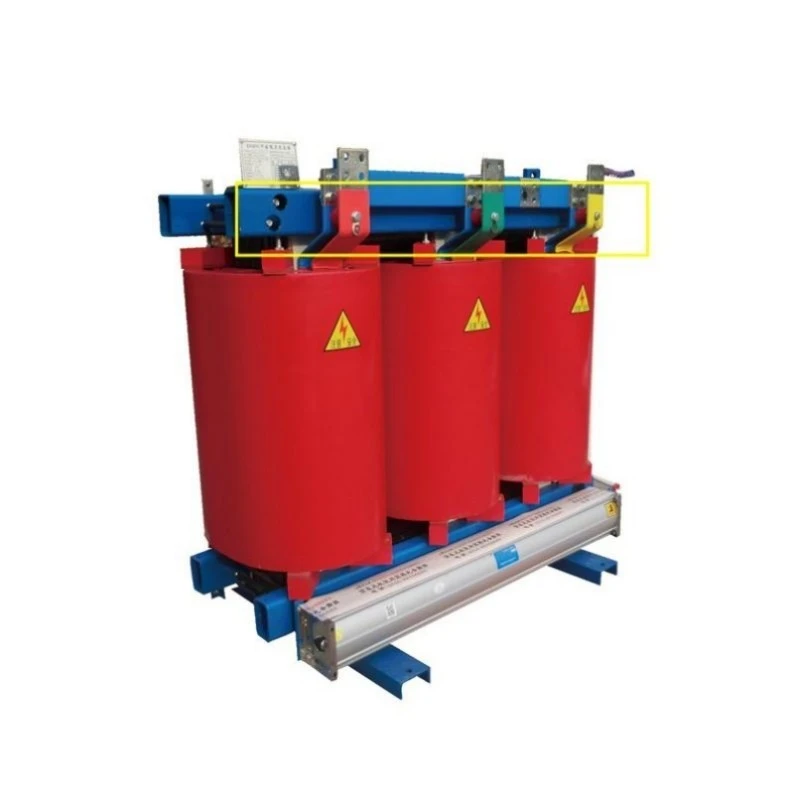

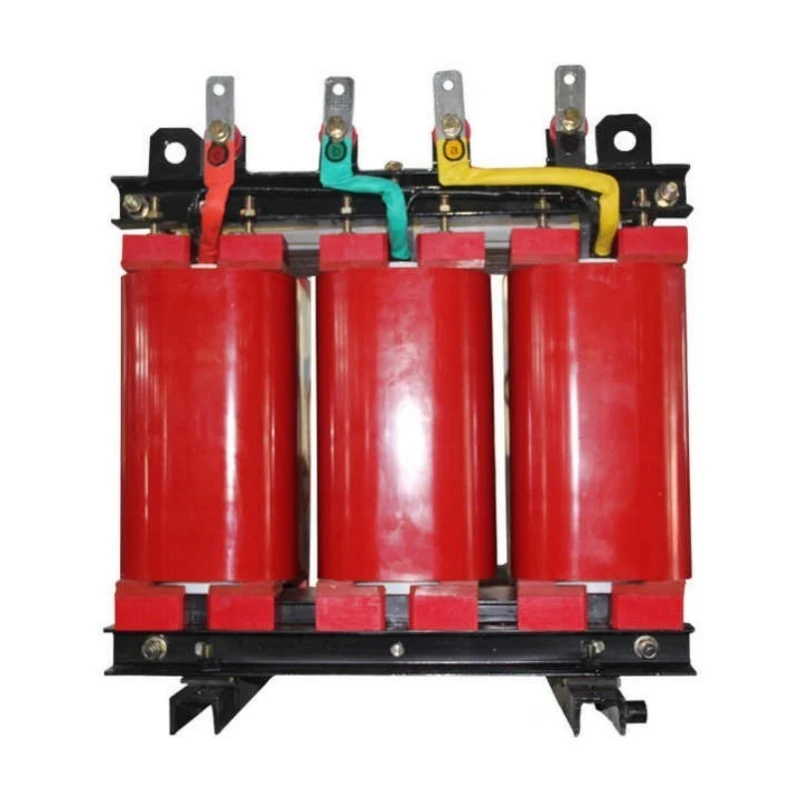

Máy biến áp loại khô nhựa Epoxy làm mát bằng không khí

Nó là gì?

Máy biến áp loại khô bằng nhựa Epoxy làm mát bằng không khí là một thiết bị chuyển đổi năng lượng hoàn toàn không dùng dầu, trong đó tất cả các cuộn dây điện áp cao và thấp được bọc hoàn toàn trong nhựa epoxy đúc dưới áp suất chân không. Không giống như các máy biến áp thông thường dựa vào dầu khoáng hoặc chất lỏng tổng hợp để cách nhiệt và làm mát, bộ phận này chỉ sử dụng không khí làm môi trường làm mát — đối lưu tự nhiên (AN) hoặc không khí cưỡng bức tùy chọn (AF). Nhựa epoxy phục vụ ba nhiệm vụ: cách điện chính, bảo vệ cơ học chống lại độ ẩm và chất gây ô nhiễm, và cấu trúc cứng chắc chịu được lực ngắn mạch.

Nó làm gì?

Chuyển đổi điện áp: Giảm điện áp trung thế (6kV, 10kV, 20kV, 35kV) xuống điện áp sử dụng (208V, 400V, 480V, 690V) cho các phụ tải công nghiệp, thương mại và dân dụng. Ngoài ra, tăng điện áp để kết nối lưới năng lượng tái tạo.

Phân phối điện an toàn phòng cháy: Cung cấp điện bên trong các tòa nhà, gara đỗ xe ngầm, bệnh viện và trung tâm dữ liệu nơi các máy biến áp chạy bằng dầu bị cấm theo quy định về phòng cháy. Chất epoxy tự dập tắt (xếp hạng UL 94 V-0) sẽ không lan truyền ngọn lửa.

Nguồn sạch cho các tải nhạy cảm: Cung cấp sự cách ly giữa mạch sơ cấp và thứ cấp, lọc sóng hài, triệt tiêu xung điện và loại bỏ vòng lặp tiếp đất làm gián đoạn thiết bị hình ảnh y tế, máy CNC và dụng cụ thí nghiệm.

Hoạt động ngoài trời và môi trường khắc nghiệt: Với vỏ bọc IP54 hoặc IP65 tùy chọn, máy biến áp chịu được mưa, tuyết, bão bụi, phun muối và nhiệt độ khắc nghiệt từ -30°C đến +55°C mà không làm giảm hiệu suất.

Về bản chất, Máy biến áp loại khô bằng nhựa Epoxy làm mát bằng không khí là lựa chọn ưu tiên bất cứ khi nào vấn đề an toàn, tuân thủ môi trường và độ tin cậy lâu dài là không thể thương lượng.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng của sản phẩm (Định dạng hỏi đáp)

Câu hỏi 1: Điều gì làm cho vật liệu cách nhiệt bằng nhựa epoxy vượt trội hơn so với thiết kế vết thương hở?

A: Ba lợi thế chính. Đầu tiên, khả năng chống ẩm - epoxy không hút ẩm. Máy biến áp loại khô bằng nhựa Epoxy làm mát bằng không khí khởi động lại ngay lập tức sau nhiều tuần ngừng hoạt động ở độ ẩm 100%, trong khi các bộ phận vết thương hở yêu cầu làm nóng trước. Thứ hai, bảo vệ chống ô nhiễm - bụi dẫn điện không thể xuyên qua bề mặt epoxy rắn, loại bỏ rủi ro theo dõi và phóng điện. Thứ ba, độ bền cơ học - cuộn dây được bọc kín chịu được lực ngắn mạch lên đến dòng điện định mức 25× mà không bị biến dạng.

Ứng dụng: Trung tâm dữ liệu - Không có rủi ro tích tụ bụi, hoạt động yên tĩnh dưới 55dB và epoxy tự dập lửa đáp ứng các yêu cầu NFPA 75 dành cho phòng thiết bị CNTT.

Câu 2: Nó hoạt động như thế nào khi ở ngoài trời mà không cần dầu?

Trả lời: Với vỏ bọc IP54/IP65 (thép không gỉ, mái che mưa dốc, quạt thông gió kiểu mê cung), máy biến áp có khả năng chống mưa, bụi và phun muối. Cuộn dây Epoxy chống ăn mòn tốt hơn so với bộ tản nhiệt chứa đầy dầu. Đối với các địa điểm ven biển, có sẵn vỏ thép không gỉ 316.

Ứng dụng: Trang trại năng lượng mặt trời & Công viên điện gió — Các địa điểm ở xa, không có nhân viên được hưởng lợi từ việc không lấy mẫu dầu, không kiểm tra rò rỉ và không có hệ thống chữa cháy. Các thiết bị hoạt động không cần giám sát trong nhiều năm ở nhiệt độ khắc nghiệt từ -30°C đến +55°C.

Câu hỏi 3: Nó có thể xử lý tình trạng khởi động động cơ đột ngột và quá tải không?

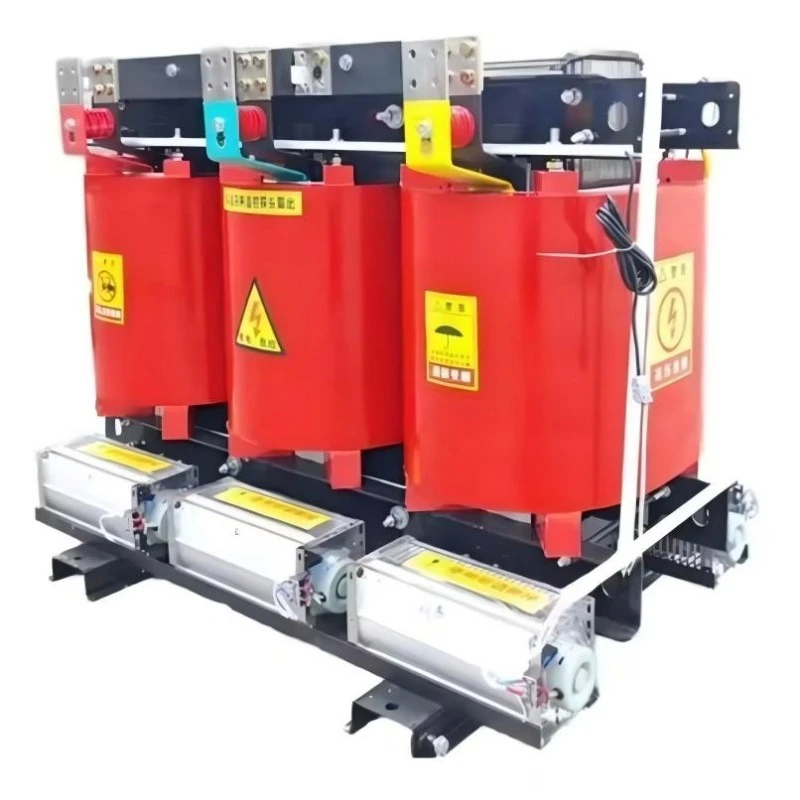

Đ: Vâng. Lớp cách nhiệt loại H (180°C) cho phép quá tải liên tục 110% trong điều kiện làm mát tự nhiên (AN) và 130% trong 30 phút. Với tùy chọn không khí cưỡng bức (AF), công suất tăng 20-25% — quạt tự động khởi động ở 80°C. Đối với tình trạng quá tải theo chu kỳ nghiêm trọng vượt quá 150%, hãy tham khảo ý kiến ​​các kỹ sư của chúng tôi.

Ứng dụng: Sản xuất công nghiệp - Dây chuyền lắp ráp ô tô và nhà máy dập chịu sự thay đổi tải trọng nghiêm trọng. Trở kháng thấp (4-6%) duy trì khả năng điều chỉnh điện áp trong khoảng ±3%, trong khi cuộn dây epoxy chịu được rung động có thể làm nứt các mối hàn tản nhiệt chứa đầy dầu.

Q4: Nó có thực sự không cần bảo trì không?

Trả lời: Máy biến áp lõi không cần thay dầu, không cần kiểm tra điện môi, không cần lọc, không cần thay thế miếng đệm. Chỉ có ba lần kiểm tra đơn giản sau mỗi 12-24 tháng: làm sạch cánh đảo gió/quạt bằng khí nén, các đầu nối kiểm tra mô-men xoắn và kiểm tra vỏ bọc. Tổng nỗ lực hàng năm: dưới hai giờ bởi một thợ điện có trình độ.

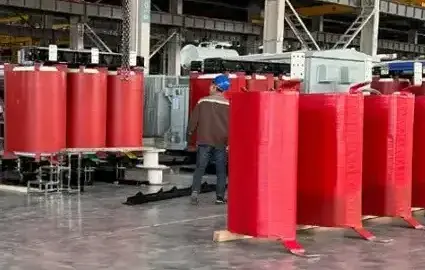

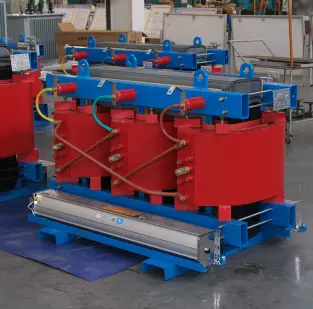

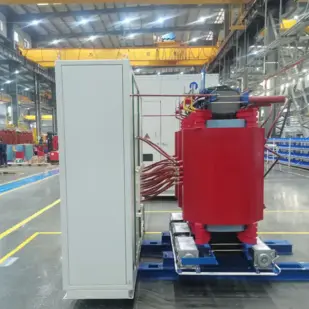

Chi tiết sản xuất — Điều gì khiến Lugao vượt trội so với đối thủ cạnh tranh

Câu hỏi thường gặp (Q&A)

Câu hỏi 1: Hiệu suất thực tế của Máy biến áp loại khô bằng nhựa Epoxy làm mát bằng không khí là bao nhiêu và nó có suy giảm theo thời gian không?

Đáp: Hiệu suất ở mức tải 75% (điểm vận hành điển hình) là 98,7% đối với tổ máy 1000kVA, tăng lên 99,1% đối với tổ máy 2500kVA. Hiệu suất được xác định bởi tổn thất lõi (không đổi, phụ thuộc vào chất lượng thép silicon) và tổn thất đồng (thay đổi theo bình phương tải). Ưu điểm chính của Máy biến áp loại khô bằng nhựa Epoxy làm mát bằng không khí là hiệu suất không bị suy giảm theo thời gian vì lớp bọc epoxy ngăn chặn sự xâm nhập của hơi ẩm có thể làm tăng tổn thất. Máy biến áp chạy bằng dầu thường giảm hiệu suất sau 10-15 năm do dầu xuống cấp và độ ẩm của lớp cách điện bằng giấy tăng lên. Các thiết bị epoxy của chúng tôi duy trì hiệu quả hoạt động của nhà máy trong suốt thời gian sử dụng hơn 30 năm. Chúng tôi cung cấp các giá trị tổn thất được đảm bảo cho mọi thiết bị và sẽ hoàn trả phần chênh lệch nếu thử nghiệm hiện trường cho thấy tổn thất cao hơn trong thời gian bảo hành.

Câu hỏi 2: Làm cách nào để chọn dung lượng chính xác cho ứng dụng của tôi?

Đáp: Tính tổng tải kết nối của bạn bằng kVA, sau đó áp dụng hệ số phân tập. Đối với tải liên tục (chiếu sáng, HVAC, máy chủ), hãy sử dụng 100% bảng tên. Đối với các tải không liên tục (động cơ, máy hàn, thang máy) sử dụng 50-70% tùy theo chu kỳ làm việc. Sau đó thêm 20-25% biên độ mở rộng trong tương lai. Ví dụ: Nhà máy có 800kVA tải liên tục + 400kVA tải động cơ (hệ số phân tập 0,6 → 240kVA) + mở rộng 20% ​​= (800+240)×1,2 = 1248kVA → chọn 1250kVA hoặc 1500kVA. Kích thước quá lớn làm tăng chi phí ban đầu và tổn thất khi không tải; kích thước dưới mức gây ra quá nhiệt và hỏng hóc sớm. Các kỹ sư của chúng tôi cung cấp hỗ trợ định cỡ miễn phí - chỉ cần gửi danh sách tải và chu kỳ nhiệm vụ của bạn. Đối với các ứng dụng sử dụng nhiều động cơ, chúng tôi khuyên bạn nên làm mát không khí cưỡng bức (AF) để xử lý các xung khởi động mà không vượt quá giới hạn tăng nhiệt độ.

Câu hỏi 3: Máy biến áp có thể được lắp đặt trong không gian hạn chế như đường hầm hoặc hầm không?

Đ: Chắc chắn rồi. cácMáy biến áp loại khô nhựa Epoxy làm mát bằng không khílý tưởng cho những không gian hạn chế vì nó không yêu cầu hầm chứa dầu (tiết kiệm 2-3 mét khoảng trống ở tất cả các phía). Khoảng trống tối thiểu để thông gió là 300mm ở tất cả các phía và 600mm ở trên. Để lắp đặt đường hầm, chúng tôi cung cấp phiên bản cấu hình thấp trong đó chiều cao vỏ giảm 200mm (các cửa làm mát được di chuyển sang hai bên thay vì phía trên). Tuy nhiên, nhiệt độ môi trường trong đường hầm có thể tăng lên do các thiết bị khác - chúng tôi sẽ thực hiện phân tích nhiệt để xác nhận khả năng làm mát thích hợp. Nếu đối lưu tự nhiên không đủ, tùy chọn AF (không khí cưỡng bức) với quạt được gắn trực tiếp vào khung lõi sẽ cung cấp thêm khả năng làm mát mà không làm tăng diện tích.

Tại sao chọn Lugao Power?

Sản xuất tiên tiến: Được hỗ trợ bởi các thiết bị sản xuất và phương pháp thử nghiệm tiên tiến.

Chất lượng được chứng nhận: Chứng nhận ISO 9001 và SGS; sản phẩm chủ chốt có chứng nhận CCC và CE.

Thử nghiệm tại nhà máy: Sản phẩm trải qua quá trình kiểm tra và thử nghiệm chất lượng trước khi xuất xưởng.

Kinh nghiệm dự án: Thiết bị được sử dụng trong lưới điện, cơ sở công nghiệp, khai thác mỏ, đường sắt, xây dựng và các dự án điện cộng đồng.

Hỗ trợ kỹ thuật: Hỗ trợ chuyên nghiệp từ việc lựa chọn và tùy chỉnh sản phẩm đến giao hàng.
