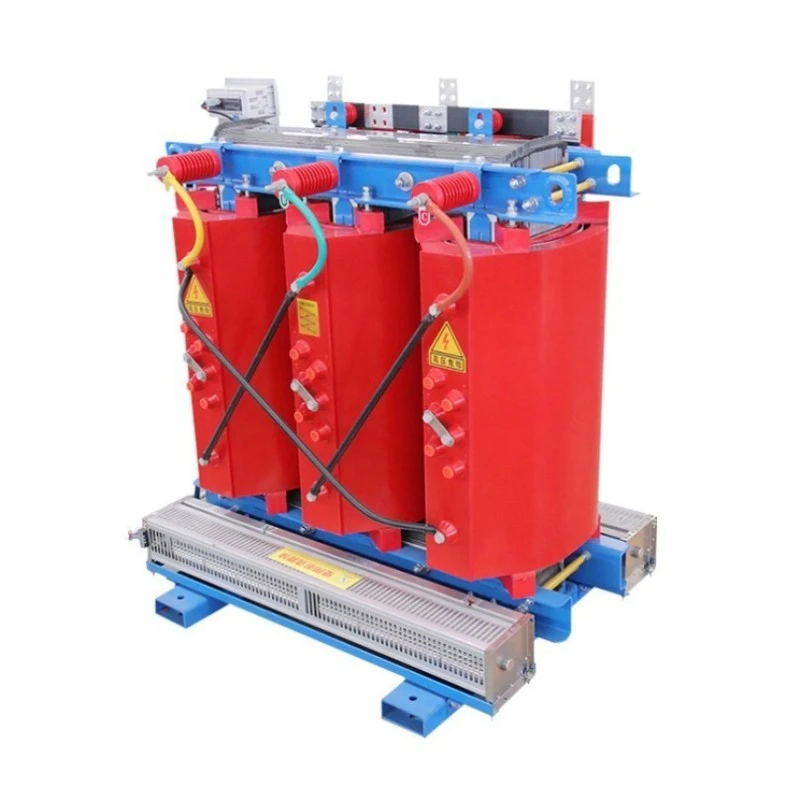

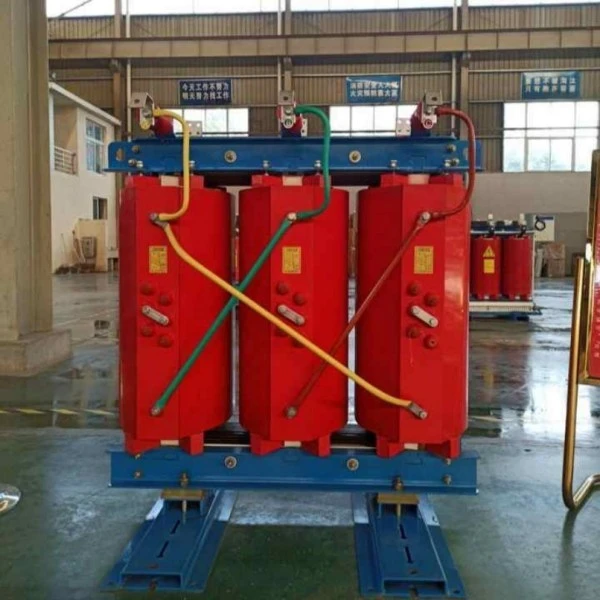

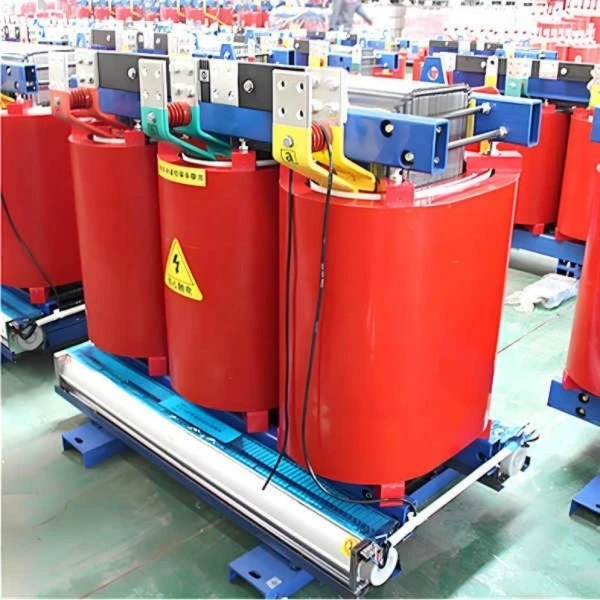

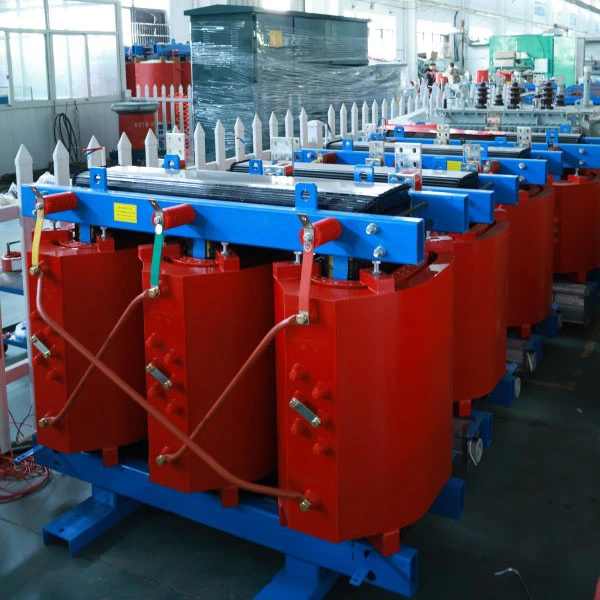

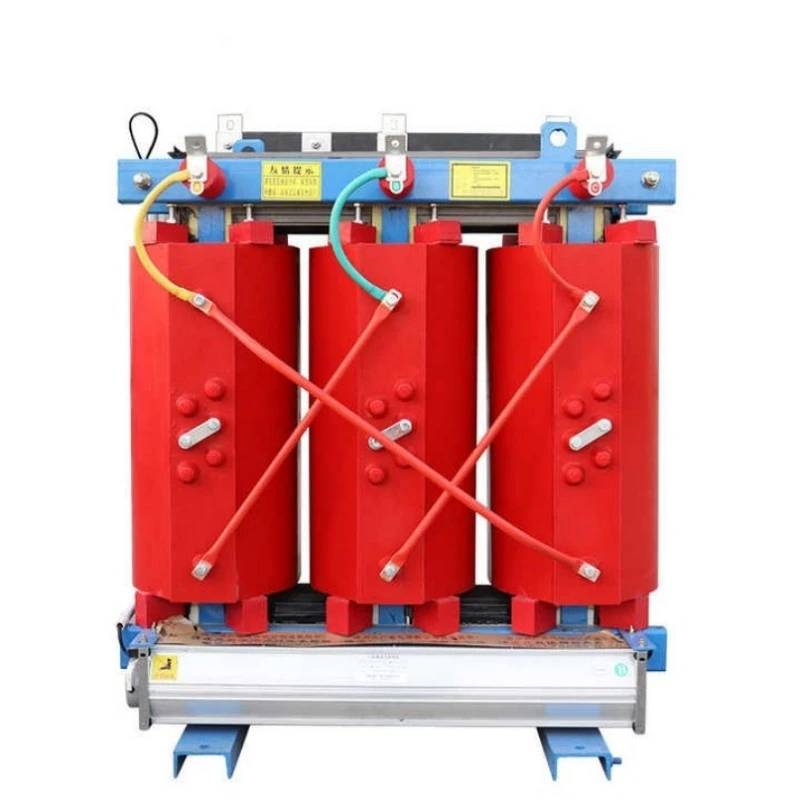

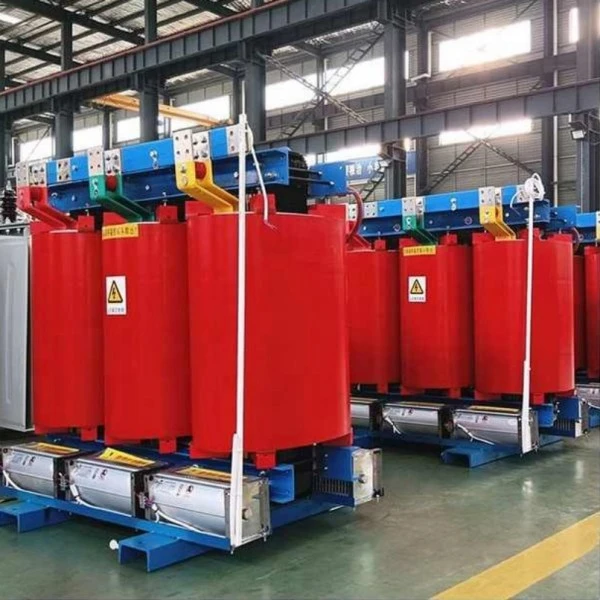

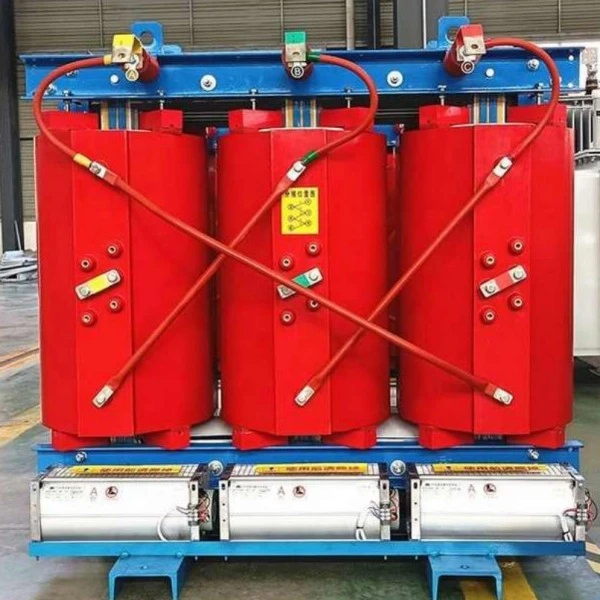

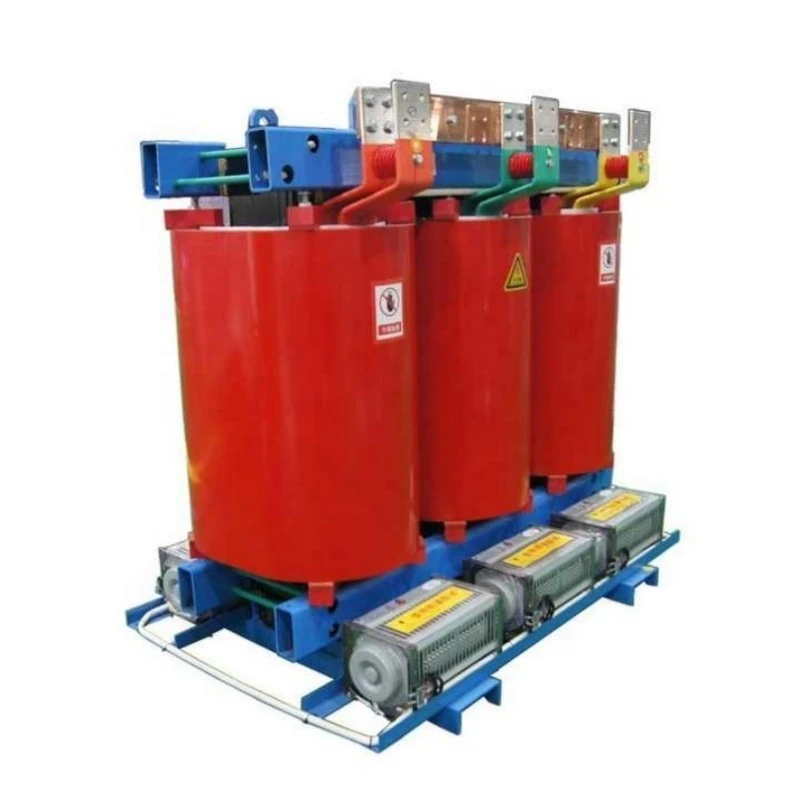

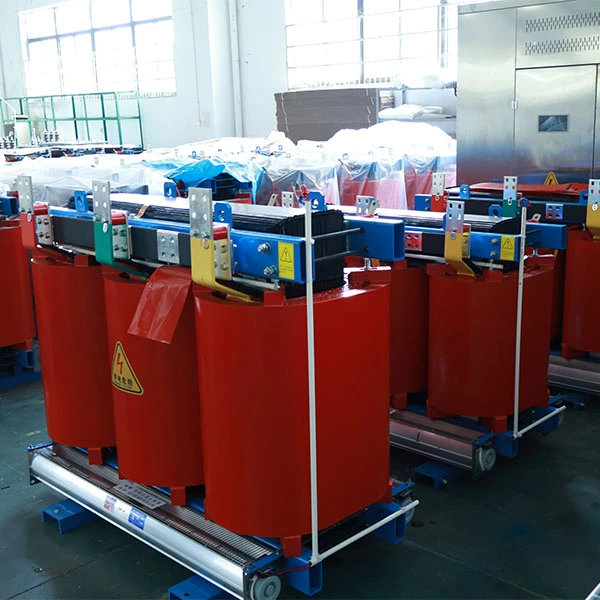

Máy biến áp loại khô gắn trên cuộn dây đồng

Thiết bị này là gì?

Máy biến áp loại khô gắn trên cuộn dây bằng đồng là máy biến áp loại khô bằng nhựa đúc ba pha được thiết kế đặc biệt để lắp đặt ngoài trời gắn trên tấm lót. Nó giảm điện áp trung thế (thường là 10kV–35kV) xuống điện áp thấp (400V/380V) để phân phối an toàn đến cộng đồng dân cư, trung tâm thương mại, khu công nghiệp và các dự án năng lượng tái tạo.

Khác với truyền thốngmáy biến áp ngâm dầu, sản phẩm này không sử dụng dầu cách điện. Thay vào đó, nó sử dụng vật liệu cách nhiệt rắn bằng nhựa epoxy kết hợp với làm mát không khí tự nhiên hoặc cưỡng bức. Các cuộn dây được làm hoàn toàn bằng đồng có độ dẫn điện cao, đảm bảo tổn thất điện trở thấp hơn, khả năng chịu quá tải tốt hơn và tuổi thọ dài hơn. Vỏ bọc gắn trên tấm đệm cho phép lắp đặt trực tiếp trên mặt đất mà không cần xây dựng trạm biến áp riêng, tiết kiệm đáng kể chi phí và không gian xây dựng dân dụng.

Mô tả sản phẩm

Máy biến áp loại khô gắn trên cuộn dây bằng đồng của Lugao được thiết kế để mang lại độ tin cậy, hiệu quả và an toàn trong mạng lưới phân phối ngoài trời. Có công suất định mức từ 50kVA đến 2500kVA, với điện áp tiêu chuẩn 10kV/0,4kV (có thể tùy chỉnh thành 6kV, 20kV hoặc 35kV), máy biến áp này đáp ứng các tiêu chuẩn hiệu suất năng lượng Cấp 2 của GB 20052-2020, với một số kiểu máy gần đạt Cấp 1.

Hiệu suất điện chính bao gồm tổn thất không tải thấp hơn tới 37% so với máy biến áp loại khô thông thường, tổn thất khi tải giảm tới 30%, phóng điện một phần 5pC và độ ồn ≤55dB ở khoảng cách 1 mét. Các cuộn dây đồng đảm bảo độ dẫn nhiệt và độ bền cơ học tuyệt vời, cải thiện đáng kể khả năng chịu ngắn mạch.

Thiết bị được đặt trong vỏ bọc gắn trên miếng đệm có khóa, chịu được thời tiết, được xếp hạng IP23 hoặc cao hơn, bảo vệ khỏi mưa, bụi và phá hoại. Hệ thống kiểm soát nhiệt độ thông minh với cảm biến PT100, quạt tự động khởi động, cảnh báo quá nhiệt và giao tiếp RS485 được trang bị tiêu chuẩn.

Với tuổi thọ thiết kế 30 năm và yêu cầu bảo trì tối thiểu, Máy biến áp loại khô gắn trên cuộn dây bằng đồng này là lựa chọn lý tưởng cho các công ty điện lực, nhà thầu EPC và người quản lý cơ sở đang tìm kiếm giải pháp phân phối an toàn, lâu dài và tiết kiệm năng lượng.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Các tính năng chính

Cuộn dây hoàn toàn bằng đồng - Tổn hao điện trở thấp hơn, khả năng chịu quá tải cao hơn và khả năng chịu ngắn mạch tốt hơn so với nhôm.

Chống cháy & chống cháy nổ - Đúc nhựa Epoxy, tự dập tắt, không có nguy cơ rò rỉ dầu.

Thiết kế gắn trên tấm đệm – Lắp đặt trên mặt đất, không cần xây dựng trạm biến áp, tiết kiệm 40–60% chi phí xây dựng.

Tổn thất cực thấp – Đạt hiệu suất năng lượng GB cấp 2, giảm đáng kể hóa đơn tiền điện hàng năm.

Giám sát thông minh – Cảm biến PT100, quạt tự động khởi động, cảnh báo/ngắt quá nhiệt, RS485 đến BAS.

Độ ồn thấp – ≤55dB, thích hợp cho khu dân cư và thương mại.

Không cần bảo trì – Không kiểm tra dầu, không sấy khô, không có bộ phận chuyển động.

Hỏi đáp: Giải thích về tính năng sản phẩm

Câu hỏi 1: Tại sao nên chọn Máy biến áp loại khô gắn trên cuộn dây bằng đồng thay vì loại ngâm trong dầu để sử dụng ngoài trời?

Trả lời: Máy biến áp ngâm trong dầu có nguy cơ cháy và rò rỉ, đặc biệt là ở các khu dân cư hoặc khu vực nhạy cảm với môi trường. Máy biến áp loại khô gắn trên cuộn dây bằng đồng không sử dụng dầu nên không có nguy cơ cháy lan hoặc ô nhiễm đất. Ngoài ra, cuộn dây đồng mang lại khả năng dẫn nhiệt và độ bền cơ học tốt hơn, đảm bảo hoạt động đáng tin cậy ngay cả khi tải vào mùa hè cao điểm. Nhiều đô thị hiện bắt buộc phải lắp đặt máy biến áp loại khô mới ngoài trời do quy định về phòng cháy nghiêm ngặt hơn.

Câu hỏi 2: Việc cuộn dây bằng đồng có thực sự đáng giá hơn so với cuộn dây bằng nhôm không?

Đ: Chắc chắn rồi. Mặc dù chi phí ban đầu của Máy biến áp loại khô gắn trên tấm cuộn dây bằng đồng cao hơn khoảng 15–20% so với thiết bị quấn bằng nhôm nhưng tổng chi phí vòng đời lại thấp hơn đáng kể. Đồng có độ dẫn điện cao hơn 40%, nghĩa là tổn thất khi tải thấp hơn và giảm hóa đơn tiền điện. Đồng cũng có độ bền kéo cao hơn nên máy biến áp chịu được lực ngắn mạch tốt hơn. Trong vòng đời thiết kế 30 năm, chỉ riêng việc tiết kiệm năng lượng đã dễ dàng biện minh cho khoản đầu tư.

Câu 3: Máy biến áp này có chịu được độ ẩm cao và mùa mưa không, đặc biệt là khu vực phía Nam?

Đ: Vâng. Máy biến áp loại khô gắn trên cuộn dây đồng của chúng tôi sử dụng quy trình đúc chân không trong đó nhựa epoxy bao bọc hoàn toàn các cuộn dây đồng, tạo thành một lớp cách điện kín. Lõi và kẹp được xử lý chống ăn mòn. Với vỏ bọc IP23, máy biến áp hoạt động bình thường ở độ ẩm tương đối 100%. Không cần sấy khô trước khi khởi động lại sau khi tắt máy kéo dài.

Câu hỏi 4: Điều gì xảy ra nếu máy biến áp quá tải trong thời gian cao điểm mùa hè?

Đáp: Trong điều kiện làm mát tự nhiên (AN), nó chạy liên tục ở mức tải 100%. Với làm mát không khí cưỡng bức (AF), công suất tăng thêm 40–50%. Cuộn dây đồng có thể chịu được tải định mức 150% trong 2 giờ. Khả năng quá tải này đảm bảo nguồn điện liên tục trong các sự kiện quan trọng.

Câu 5: Thời gian bảo hành là bao lâu và bao gồm những gì?

Trả lời: Bảo hành tiêu chuẩn là 12 tháng kể từ ngày giao hàng, bao gồm mọi lỗi sản xuất. Hợp đồng dịch vụ trả phí có thể kéo dài thời gian bảo hành lên 36 hoặc 60 tháng. Hỗ trợ kỹ thuật là miễn phí trọn đời.

Chi tiết sản xuất

Vật liệu cốt lõi và quy trình sản xuất

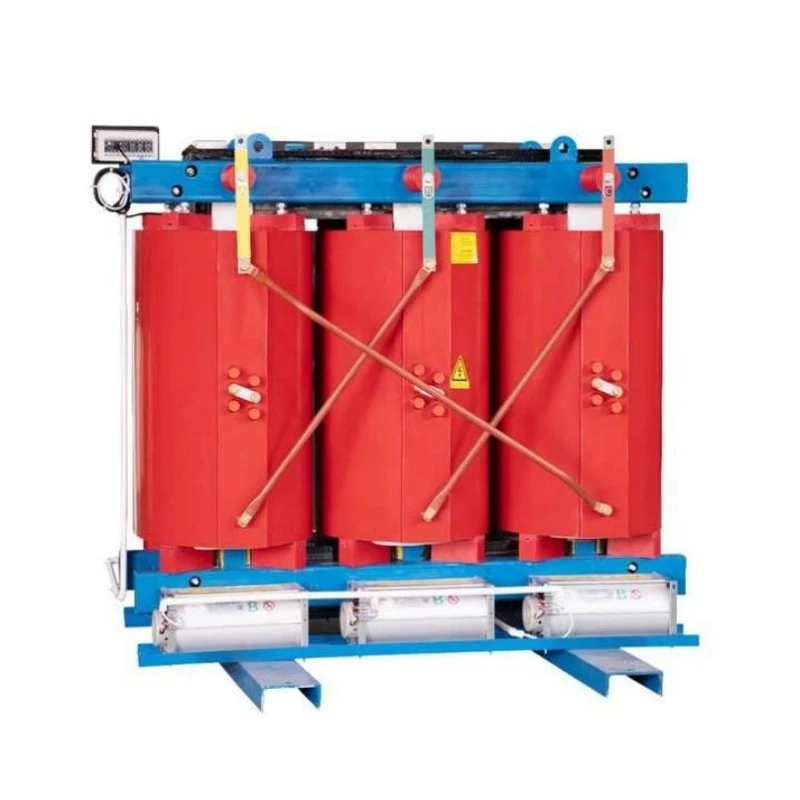

Lõi của mỗi Máy biến áp loại khô gắn trên cuộn dây bằng đồng được chế tạo bằng thép silicon định hướng dạng hạt cán nguội có độ thấm cao, với các khớp nối dạng bậc để giảm thiểu dòng điện không tải và tổn thất rò. Lõi được cắt chính xác và tự động xếp chồng lên nhau để đảm bảo đường dẫn từ đồng đều.

Cấu trúc cuộn dây – Toàn bộ bằng đồng

Cả cuộn dây điện áp cao và điện áp thấp đều sử dụng dây dẫn bằng đồng không chứa oxy. Cuộn dây điện áp thấp áp dụng cấu hình cuộn dây lá kim với lớp cách điện đồng nhất giữa các lớp, tăng cường đáng kể khả năng chịu ngắn mạch. Khả năng dẫn nhiệt vượt trội của đồng còn giúp tản nhiệt hiệu quả hơn, giảm nhiệt độ điểm nóng.

Hệ Thống Cách Nhiệt – Đúc Chân Không Nhựa Epoxy

Các cuộn dây được đúc trong chân không bằng nhựa epoxy cao cấp, loại bỏ các khoảng trống và đảm bảo phóng điện cục bộ ≤5pC. Hệ thống cách nhiệt rắn này có khả năng chống cháy, chống ẩm và ổn định về mặt hóa học. Không sử dụng dầu cách điện, giúp máy biến áp an toàn khi lắp đặt trên tấm đệm trong nhà và ngoài trời.

Thiết kế bao vây và gắn trên miếng đệm

cácmáy biến ápđược đặt trong một vỏ thép chịu lực nặng, có thể khóa được với lớp sơn tĩnh điện chịu được thời tiết. Mức bảo vệ tiêu chuẩn là IP23 (chống mưa và bụi), với IP34 hoặc IP54 tùy chọn cho môi trường khắc nghiệt. Đế được thiết kế để gắn trực tiếp trên tấm bê tông, có lối vào cáp từ bên dưới. Các vấu nâng và thiết bị đầu cuối nối đất là tiêu chuẩn.

Đảm bảo chất lượng và thử nghiệm

Mỗi Máy biến áp loại khô gắn trên cuộn dây bằng đồng đều trải qua các cuộc kiểm tra loại toàn diện và kiểm tra định kỳ trước khi giao hàng, bao gồm:

1. Kiểm tra tổn thất không tải và tổn thất có tải

2. Kiểm tra trở kháng ngắn mạch

3. Kiểm tra khả năng chịu quá điện áp cảm ứng

4. Đo phóng điện cục bộ (<5pC)

5. Kiểm tra xung sét

6. Kiểm tra độ tăng nhiệt độ

7. Tất cả các chỉ số hiệu suất chính đều vượt quá yêu cầu của GB và IEC.

Chứng chỉ

1. Hệ thống quản lý chất lượng ISO 9001:2015

2. Chứng nhận CE

3. Đánh máy báo cáo thử nghiệm từ các phòng thí nghiệm độc lập
