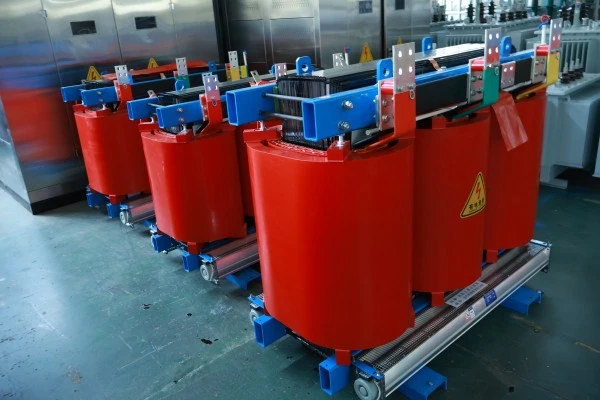

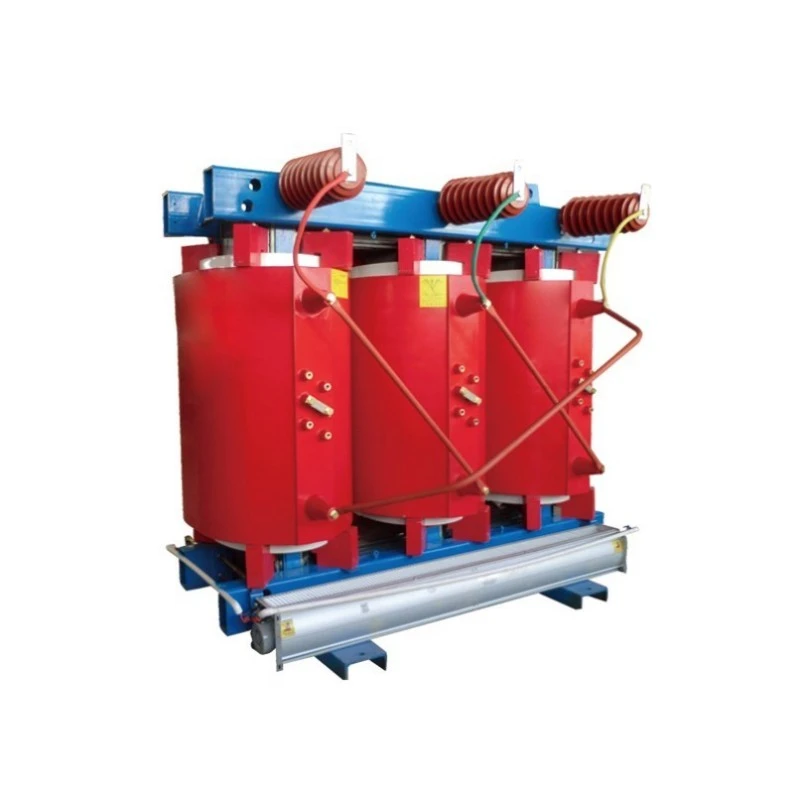

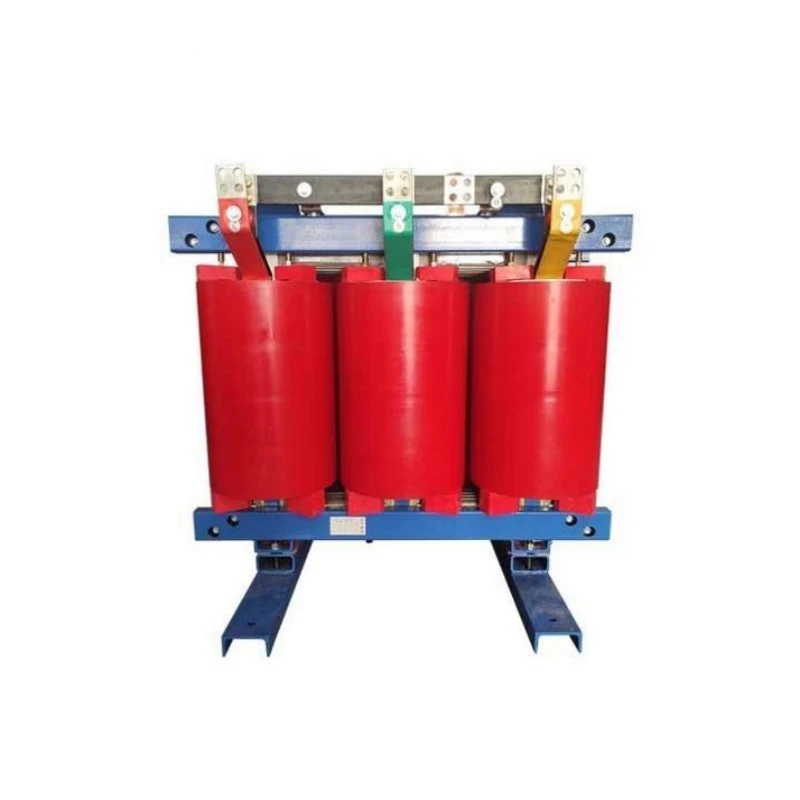

Máy biến áp điện loại khô cuộn dây đồng SCB13

Nó là gì?

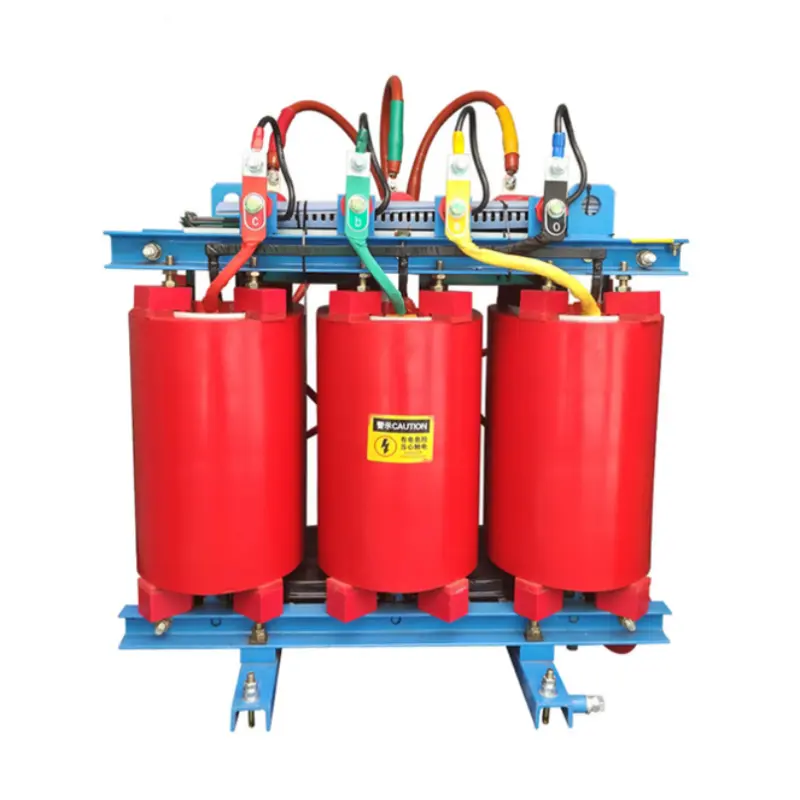

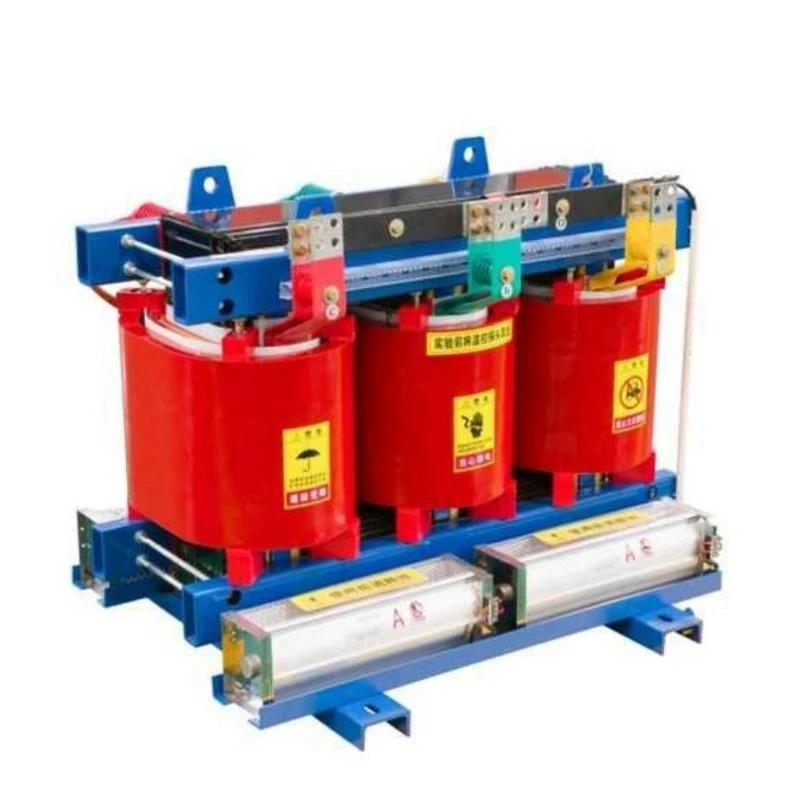

Sê-ri SCB13 là loại dây quấn bằng đồng, cách điện ba pha, đúc bằng nhựa.máy biến áp điện loại khô. Trong ký hiệu, "SC" là viết tắt của nhựa đúc (đúc chân không bằng nhựa epoxy), "B" biểu thị cuộn dây lá mỏng và "13" biểu thị mức hiệu suất, nghĩa là giá trị tổn thất của nó đáp ứng các yêu cầu về hiệu suất năng lượng Cấp 1 của tiêu chuẩn quốc gia GB 20052-2020. Vật liệu dẫn điện lõi là đồng không có oxy có độ tinh khiết cao, không phải nhôm hay nhôm mạ đồng.

Nó làm gì?

1. Chuyển đổi điện áp: Chuyển đổi điện áp cao (10kV, 35kV) sang điện áp thấp (400V, 690V) hoặc tăng dần khi cần thiết, đáp ứng yêu cầu điện áp của nhiều thiết bị khác nhau.

2. Phân phối điện: Là thiết bị cốt lõi của hệ thống phân phối, nó cung cấp điện một cách an toàn cho nhiều phụ tải như nhà máy công nghiệp, khu phức hợp thương mại, tòa nhà cao tầng và trang trại gió.

3. Cung cấp điện an toàn: Do cách điện rắn bằng nhựa epoxy không cháy, nó sẽ không phun dầu hoặc bắt lửa ngay cả trong trường hợp có lỗi bên trong, khiến nó đặc biệt thích hợp cho việc lắp đặt trong nhà hoặc những vị trí có yêu cầu nghiêm ngặt về an toàn cháy nổ.

4. Vận hành yên tĩnh: Tiếng ồn khi vận hành thấp hơn đáng kể so với máy biến áp ngâm dầu truyền thống, khiến nó phù hợp với các khu dân cư, bệnh viện, tòa nhà văn phòng và các môi trường nhạy cảm với tiếng ồn khác.

Tóm lại, Máy biến áp điện loại khô cuộn dây đồng SCB13 là thiết bị lõi phân phối điện hiện đại tích hợp hiệu suất năng lượng cao, lõi hoàn toàn bằng đồng, độ ồn thấp và an toàn chống cháy.

Ưu điểm sản phẩm

So với máy biến áp loại khô thông thường, sản phẩm này có 5 ưu điểm cốt lõi:

Cuộn dây hoàn toàn bằng đồng, độ dẫn điện tuyệt vời:Tất cả các cuộn dây điện áp cao và thấp đều được quấn bằng dây đồng hình chữ nhật tráng men kéo thanh đồng không có oxy hoặc lá đồng. Điện trở suất của đồng (khoảng 0,0172 Ω·mm²/m) thấp hơn nhiều so với nhôm (khoảng 0,0283 Ω·mm²/m). Do đó, các cuộn dây đồng có cùng tiết diện có điện trở thấp hơn, sinh nhiệt ít hơn và hiệu suất chuyển đổi năng lượng cao hơn. Chi phí điện tiết kiệm được khi vận hành lâu dài vượt xa chênh lệch đầu tư ban đầu.

Hiệu quả năng lượng cấp 1, phù hợp với Chiến lược carbon kép quốc gia:Mức tổn thất SCB13 được thiết kế nghiêm ngặt để đáp ứng tiêu chuẩn quốc gia về hiệu quả năng lượng cấp 1. Tổn thất không tải thấp hơn SCB12 khoảng 10% và tổn thất có tải thấp hơn trên 5%. Đối với một máy biến áp 1000kVA chạy 8.000 giờ mỗi năm, điều này giúp tiết kiệm chi phí điện hơn 10.000 nhân dân tệ hàng năm, thu hồi chênh lệch giá so với máy biến áp tiêu chuẩn trong vòng 3-5 năm.

Đúc chân không bằng nhựa Epoxy, cách nhiệt đáng tin cậy:Các cuộn dây được đúc và xử lý bằng nhựa epoxy Huntsman (hoặc chất lượng tương đương) nhập khẩu trong chân không, loại bỏ hoàn toàn bọt khí. Lớp cách nhiệt được xử lý có độ bền cơ học cao, khả năng chống sốc nhiệt, chống nứt và chống ẩm/bụi bẩn. Xả cục bộ được kiểm soát dưới 5pC, cao hơn nhiều so với tiêu chuẩn quốc gia.

Khả năng chịu quá tải mạnh mẽ, thích ứng với tải trọng dao động:Trong điều kiện làm mát tự nhiên, nó có thể hoạt động lâu dài ở mức quá tải 10%; với hệ thống làm mát bằng không khí cưỡng bức (có lắp quạt), công suất đầu ra có thể tăng lên trên 120% giá trị định mức. Đối với phụ tải cao điểm theo mùa (ví dụ: sử dụng điều hòa không khí vào mùa hè), không cần tăng công suất ngay lập tức.

Chống ẩm và chống ô nhiễm, khả năng thích ứng môi trường mạnh mẽ:Bề mặt cuộn dây đúc bằng nhựa epoxy mịn, đặc và không hút ẩm. Ngay cả sau khi tắt máy trong môi trường có độ ẩm tương đối 100%, nó vẫn có thể khởi động trực tiếp ở mức đầy tải mà không cần làm nóng trước. Đặc biệt thích hợp cho môi trường ẩm ướt hoặc ăn mòn như phòng phân phối ngầm, khu vực phun muối cao ven biển và nhà máy hóa chất.

Tính năng sản phẩm

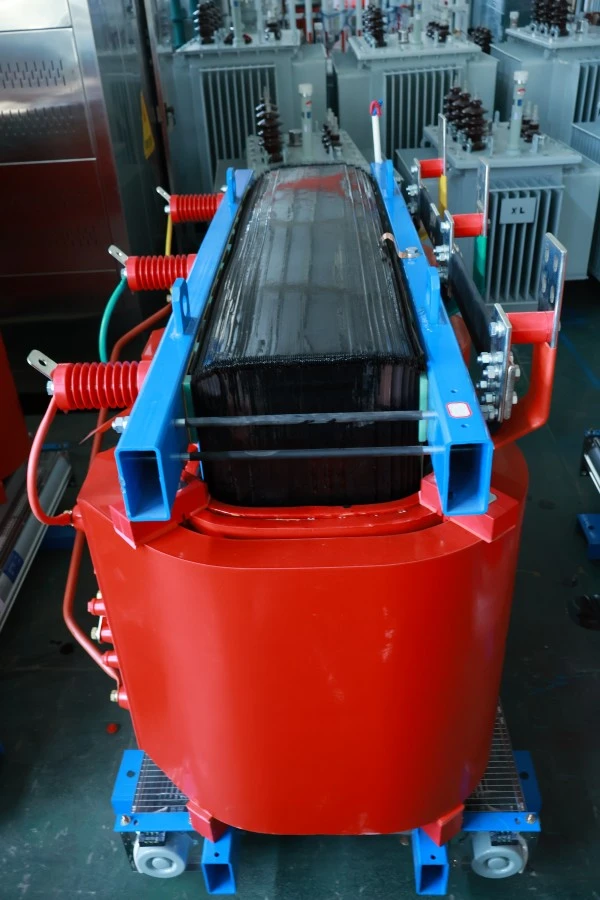

Cấu trúc lõi: Sử dụng công nghệ cán theo từng bước được giảm nhẹ hoàn toàn 45°, với các nhánh và chốt lõi được kẹp bằng dây đai hoặc tấm buộc có độ bền cao. Việc áp dụng thép silicon định hướng dạng hạt có độ thấm cao (B30R090 hoặc cao hơn) giúp giảm thiểu cả hiện tượng trễ và tổn thất do dòng điện xoáy.

Cuộn dây điện áp thấp: Quấn bằng lá đồng, cố định ở hai đầu bằng vòng nhựa ở đầu. Chiều rộng lá đồng bằng với chiều cao cuộn dây, mang lại sự phân bố ampe quay dọc trục đồng đều và khả năng chống lại lực điện từ ngắn mạch cực cao. Lớp cách nhiệt sử dụng vật liệu DMD đã được tẩm sẵn.

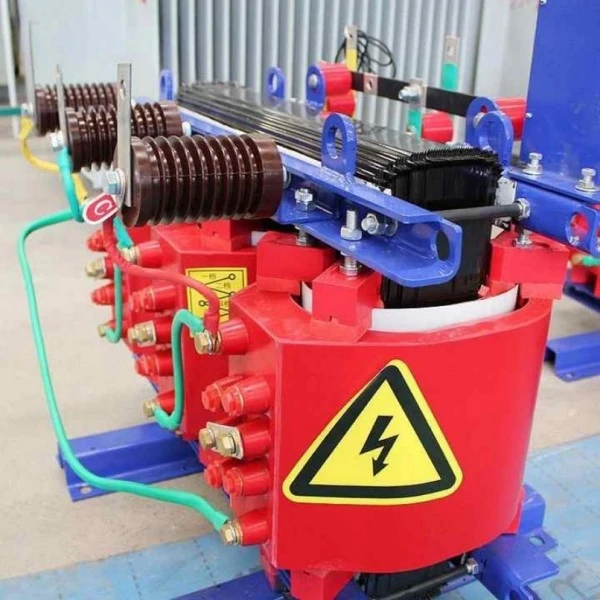

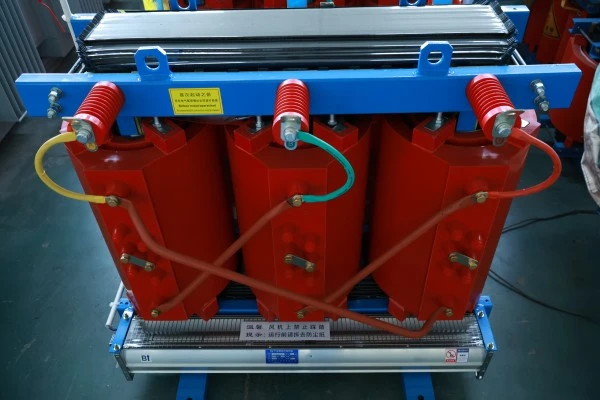

Cuộn dây điện áp cao: Quấn thành các đoạn nhiều lớp sử dụng dây đồng hình chữ nhật tráng men loại H, với nhựa đúc giữa mỗi lớp, tạo thành lớp cách điện bằng composite nhựa epoxy gia cố bằng sợi thủy tinh chắc chắn. Các vòi được dẫn ra từ giữa cuộn dây để cải thiện sự phân bổ điện áp xung.

Hệ thống bảo vệ và kiểm soát nhiệt độ: Mỗi cuộn dây pha có RTD bạch kim PT100 được nhúng sẵn để theo dõi nhiệt độ điểm nóng theo thời gian thực. Bộ điều khiển nhiệt độ thông minh đi kèm có các tính năng: hiển thị nhiệt độ cuộn dây kỹ thuật số, cảnh báo quá nhiệt (điểm đặt có thể điều chỉnh), đầu ra ngắt quá nhiệt và khởi động/dừng quạt tự động (nếu lắp đặt làm mát không khí cưỡng bức).

Tùy chọn vỏ bọc: Vỏ xếp hạng bảo vệ IP20 (vật thể rắn), IP23 (nước nhỏ giọt thẳng đứng) hoặc IP40 (hạt nhỏ), tùy chọn, được làm bằng thép không gỉ, hợp kim nhôm hoặc thép cán nguội sơn tĩnh điện. Vỏ bọc có lỗ thông gió và khóa cửa lồng vào nhau.

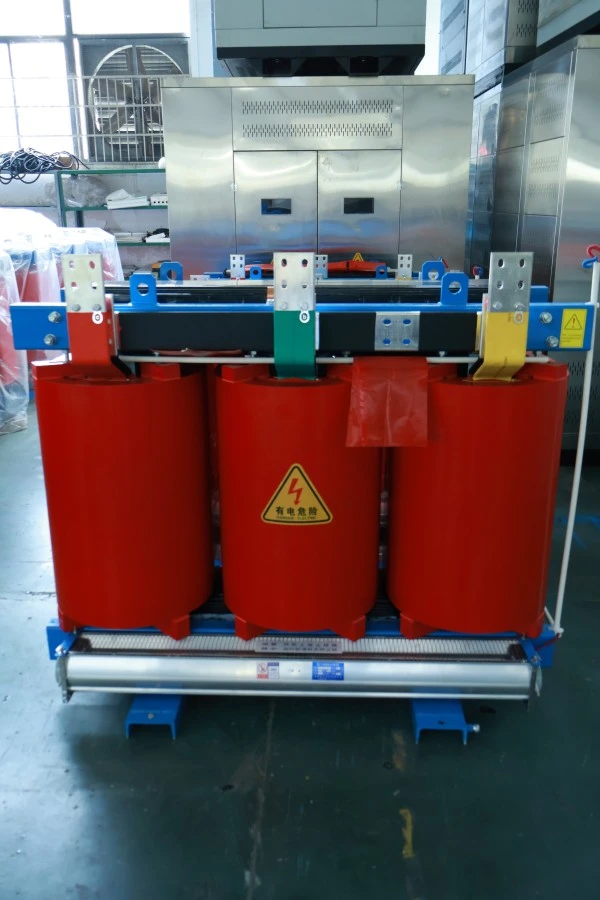

Kết nối & Lắp đặt: Phía điện áp cao sử dụng các đầu cuối cáp được bảo vệ hoàn toàn/cách điện hoàn toàn bằng cao su silicon hoặc các đầu cuối thông thường; phía điện áp thấp sử dụng thanh cái bằng đồng mạ thiếc. Đáy máy biến áp được trang bị đế thép có rãnh và các con lăn để dễ dàng định vị và di chuyển.

Ứng dụng sản phẩm

Máy biến áp điện loại khô cuộn dây đồng SCB13 lý tưởng cho các tình huống sau:

Tòa nhà cao tầng & Trung tâm thương mại : Được lắp đặt tại tầng hầm hoặc các phòng phân phối sàn thiết bị, cấp điện cho thang máy, hệ thống HVAC, chiếu sáng và phòng cháy chữa cháy. Đặc tính không cháy của nó đáp ứng các tiêu chuẩn chống cháy của tòa nhà và tiếng ồn thấp không làm phiền cư dân ở tầng trên.

Doanh nghiệp Công nghiệp & Khai thác mỏ: Hệ thống phân phối điện trong các nhà máy sản xuất ô tô, nhà máy linh kiện điện tử và xưởng gia công chính xác. Cuộn dây hoàn toàn bằng đồng chịu được dòng điện tăng vọt khi khởi động/dừng động cơ thường xuyên, mang lại sự ổn định điện áp tốt.

Năng lượng tái tạo: Tăng cường kết nối lưới điện cho các nhà máy điện PV phân tán, máy biến áp điện phụ trợ cho trang trại gió, máy biến áp cách ly cho hệ thống lưu trữ năng lượng. Hiệu suất năng lượng cao làm giảm tổn thất chuyển đổi năng lượng.

Cơ sở hạ tầng giao thông: Máy biến áp phục vụ ga cho ga tàu điện ngầm, nguồn điện cho tòa nhà tín hiệu đường sắt tốc độ cao, trung tâm phân phối điện nhà ga sân bay, hệ thống điện bờ bến cảng. Khả năng chống ẩm và khả năng chịu ngắn mạch đáp ứng nhu cầu về độ tin cậy cao của vận tải đường sắt.

Trung tâm dữ liệu & Trạm cơ sở truyền thông: Cung cấp nguồn điện sạch, ổn định cho máy chủ, thiết bị chuyển mạch và hệ thống UPS. Hoạt động yên tĩnh (thường dưới 55dB) không làm phiền nhân viên trung tâm dữ liệu.

Chi tiết sản xuất

Quy trình cuộn lá đồng điện áp thấp

Cuộn dây hạ thế được quấn bằng lá đồng có chiều rộng tối đa trên máy quấn lá đồng chuyên dụng. Các cạnh của lá đồng được làm tròn để ngăn chặn sự phóng điện của vầng hào quang. Với mỗi lượt, giấy cách nhiệt tẩm sẵn DMD sẽ tự động được đặt giữa các lớp và kiểm soát độ căng trực tuyến đảm bảo lá đồng được quấn chặt. Sau khi hoàn thành cuộn dây, toàn bộ tổ hợp được đặt vào khuôn để đúc chân không nhựa epoxy, tạo thành cấu trúc nguyên khối, không có khoảng trống. Quá trình này cải thiện khả năng chịu ngắn mạch của cuộn dây điện áp thấp hơn 30% so với cấu trúc dây quấn.

Cuộn dây phân đoạn điện áp cao

Cuộn dây điện áp cao được chia thành 4-6 đoạn (bánh kếp), mỗi đoạn lại được chia thành 2-4 lớp. Các ống dẫn (hoặc kênh không khí) giữa các phân đoạn cải thiện khả năng tản nhiệt, trong khi việc phân lớp làm giảm điện áp giữa các lớp. Các vòi được lấy từ các lượt cụ thể của các đoạn cụ thể và được đánh dấu bằng các dây dẫn có màu khác nhau. Tất cả các kết nối đều sử dụng hàn hồ quang argon hoặc hàn áp suất lạnh để đảm bảo điện trở tiếp xúc ở mức tối thiểu.

Điều trị giảm tiếng ồn cốt lõi

Sau khi cán xong lõi, toàn bộ lõi được áp suất chân không tẩm một lớp vecni cách điện giảm tiếng ồn có công thức đặc biệt, giảm rung động vi mô giữa các tấm thép silicon và giữa các tấm và các bộ phận kẹp. Đệm cao su silicon nhiệt độ cao được đặt giữa lõi và cuộn dây, giữa cuộn dây và bộ phận kẹp. Với những phương pháp xử lý này, tiếng ồn khi không tải có thể được giữ ở mức dưới 55dB (đối với 315kVA trở xuống), tương đương với tiếng ồn của tủ lạnh gia đình.

Kiểm tra toàn diện tại nhà máy

Mỗi Máy biến áp điện loại khô cuộn dây đồng SCB13 đều trải qua các thử nghiệm sau trước khi xuất xưởng: đo điện trở cuộn dây; đo tỷ số điện áp và xác minh nhóm vectơ; đo trở kháng ngắn mạch và tổn thất tải; đo dòng điện không tải và tổn thất không tải; đo điện trở cách điện và hệ số tiêu tán điện môi; thử nghiệm chịu đựng điện áp ứng dụng; thử nghiệm chịu đựng điện áp cảm ứng; đo phóng điện cục bộ. Dữ liệu thử nghiệm được ghi lại tự động và báo cáo thử nghiệm tại nhà máy được cung cấp cùng với lô hàng.

Thông số sản phẩm (Thông số kỹ thuật)

Đóng gói & Hậu mãi

Phương pháp đóng gói

1. Thân máy biến áp được bọc bằng màng PE chống thấm nước, các khu vực quan trọng được phủ lớp đệm bảo vệ mềm.

2. Đóng gói trong các thùng gỗ dán chắc chắn loại xuất khẩu có đáy pallet để vận chuyển bằng xe nâng.

3. Bên trong thùng chứa đầy đệm bằng bìa cứng polyurethane hoặc tổ ong mở rộng để tránh hư hỏng do rung khi vận chuyển.

4. Các dấu hiệu rõ ràng ở bên ngoài: trọng tâm, điểm nâng, chống ẩm, không bị lật.

Dịch vụ hậu mãi

1. Thời gian bảo hành miễn phí: 12 tháng kể từ ngày giao hàng.

2. Bất kỳ lỗi nào do lỗi thiết kế, vật liệu hoặc sản xuất trong thời gian bảo hành sẽ được công ty chúng tôi sửa chữa hoặc thay thế miễn phí (bao gồm cả chi phí vận chuyển hợp lý).
