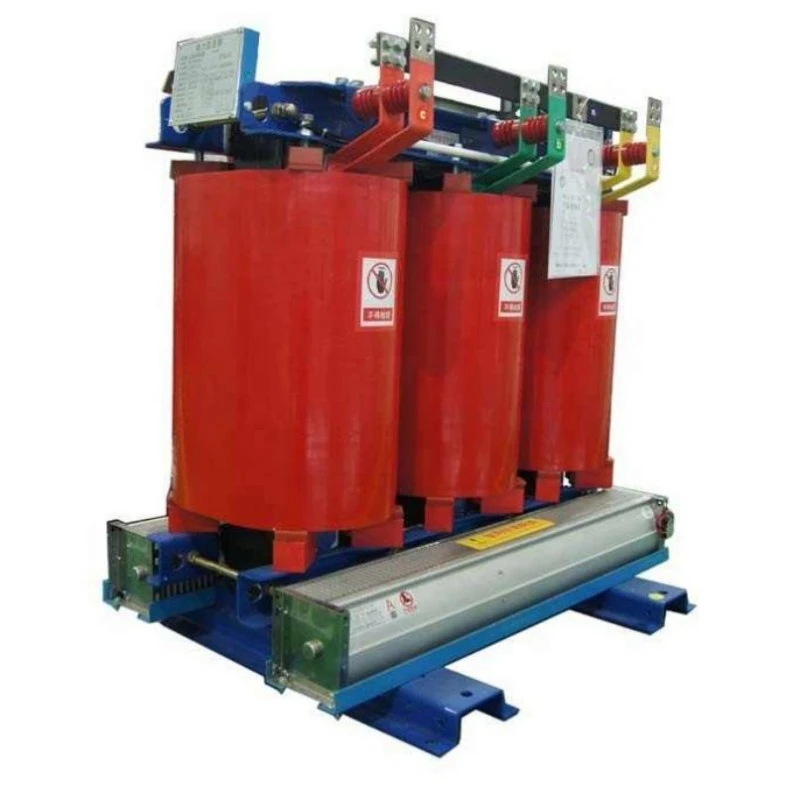

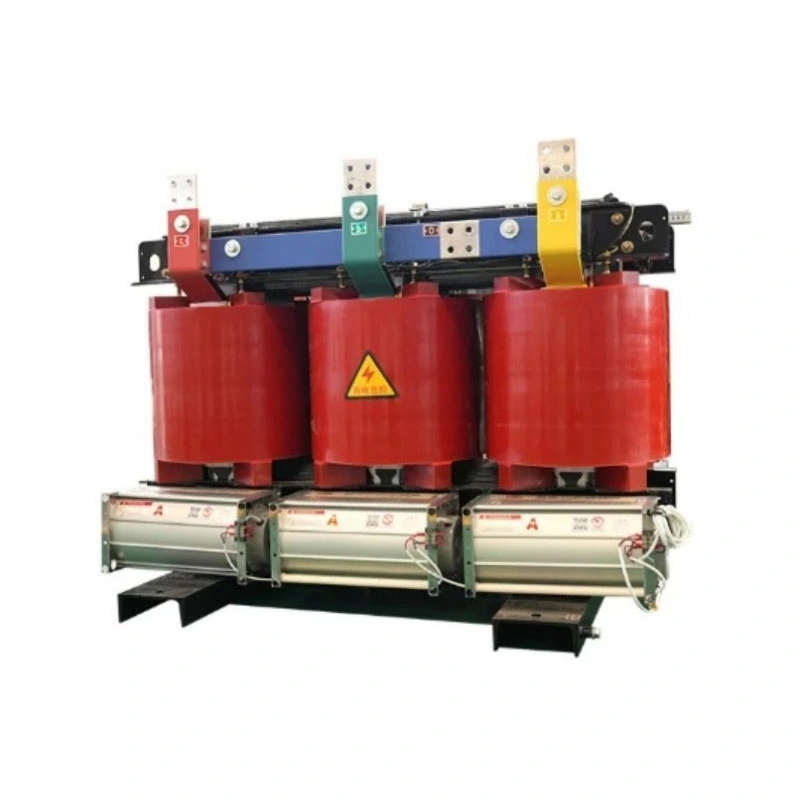

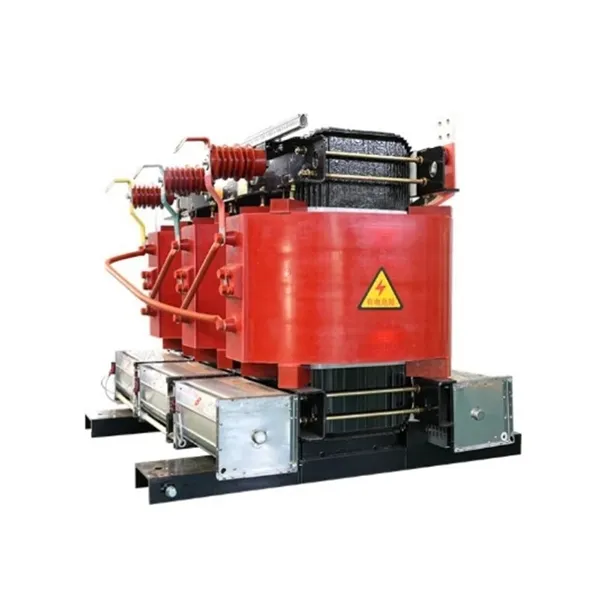

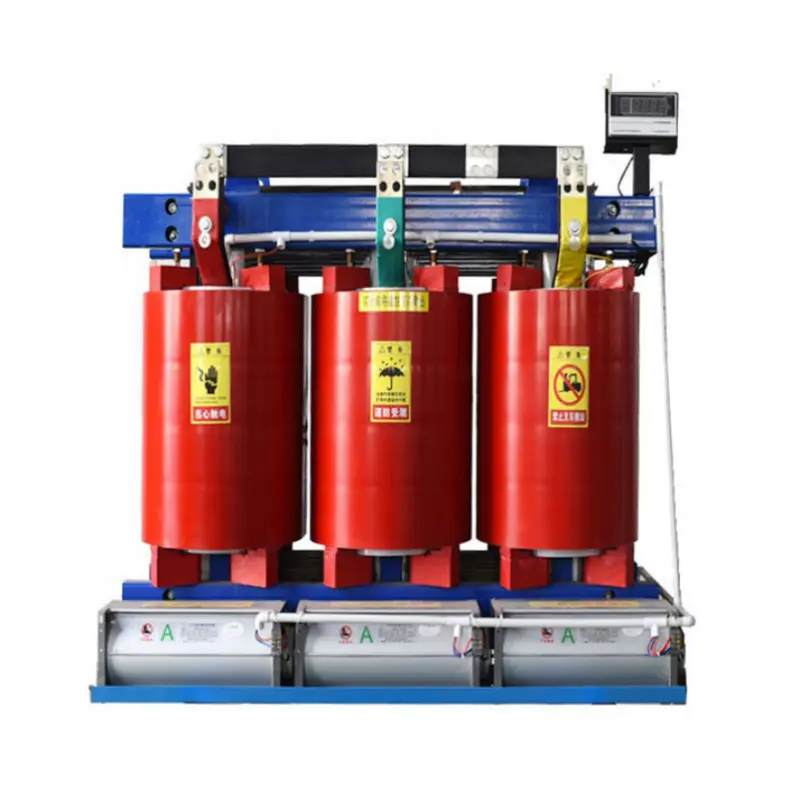

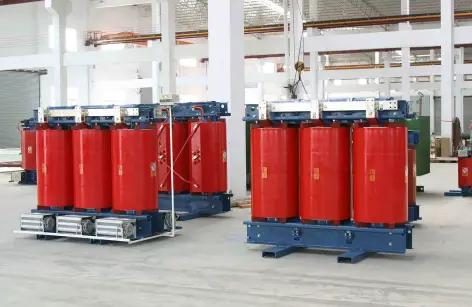

Máy biến áp loại khô cách ly ngoài trời làm mát bằng không khí

Sản phẩm này là loại ngoài trời, loại cách ly,máy biến áp loại khôsử dụng làm mát không khí (ANAN). Nó không dựa vào bất kỳ môi trường chất lỏng nào để cách nhiệt hoặc tản nhiệt mà thay vào đó sử dụng đối lưu tự nhiên hoặc làm mát không khí cưỡng bức để kiểm soát sự gia tăng nhiệt độ.

Nó làm gì?

1. Cách ly điện: Tạo ra một rào cản điện vật lý giữa cuộn dây sơ cấp và thứ cấp, làm gián đoạn hiệu quả các vòng nối đất, triệt tiêu sóng hài và lọc nhiễu tần số cao và các xung điện từ lưới điện, cung cấp nguồn điện "sạch" cho các tải nhạy cảm.

2. Chuyển đổi điện áp: Tăng hoặc giảm điện áp xoay chiều theo yêu cầu, thích ứng với nhu cầu cấp điện của các thiết bị khác nhau.

3. Bảo vệ an toàn: Thông qua thiết kế cách ly, ngăn chặn sự tiếp xúc trực tiếp của con người với phía điện áp cao, giảm đáng kể nguy cơ bị điện giật.

4. Thích ứng ngoài trời: Vỏ bọc chắc chắn được thiết kế với mức bảo vệ IP54 hoặc cao hơn cho phép nó chịu được gió, mưa, bụi, phun muối và tiếp xúc với tia cực tím trong thời gian dài.

Nói tóm lại, khi bạn cần một giải pháp chuyển đổi và cách ly nguồn an toàn, sạch sẽ, không cần bảo trì trong môi trường ngoài trời khắc nghiệt, thì Máy biến áp loại khô cách ly ngoài trời làm mát bằng không khí này là giải pháp cốt lõi.

Ưu điểm sản phẩm

So với máy biến áp loại khô trong nhà tiêu chuẩn hoặc ngâm trong dầu truyền thống, sản phẩm này có năm ưu điểm cốt lõi:

1. Không gây ô nhiễm, không cần bảo trì: Thiết kế không dùng dầu giúp loại bỏ hoàn toàn nguy cơ ô nhiễm đất hoặc nước do rò rỉ, cũng như chi phí bảo trì và thời gian ngừng hoạt động liên quan đến việc kiểm tra và thay dầu hàng năm. Đối với những công trình ngoài trời có quy định nghiêm ngặt về môi trường thì đây chính là lợi thế mang tính quyết định.

2. Khả năng chịu đựng môi trường ngoài trời vượt trội: Sử dụng quy trình Ngâm áp suất chân không (VPI) và hệ thống cách nhiệt Loại H (180°C), kết hợp với vỏ bọc ngoài trời hàn kín hoàn toàn làm bằng thép không gỉ hoặc thép Aluzinc. Hoạt động ổn định ở nhiệt độ môi trường xung quanh từ -25°C đến 50°C và độ ẩm tương đối lên tới 95%. Có khả năng chống phun muối, nấm và ăn mòn.

3. An toàn tối đa với khả năng cách ly điện: Lớp cách điện tăng cường giữa cuộn sơ cấp và cuộn thứ cấp đạt được điện áp chịu được điện môi từ 3kV đến 5kV (tùy theo kiểu máy). Cách ly hiệu quả các thành phần DC, sóng hài thứ ba và các tác động đột biến khác nhau khỏi lưới điện, bảo vệ các thiết bị chính xác ở hạ lưu.

4. Làm mát bằng không khí tự nhiên, yên tĩnh và đáng tin cậy : Dựa vào sự đối lưu không khí để tản nhiệt mà không cần quạt (tùy chọn). Tiếng ồn khi vận hành thấp hơn đáng kể so với máy biến áp ngâm trong dầu. Không có bộ phận cơ khí quay trong các bộ phận cốt lõi, Thời gian trung bình giữa các lần hỏng hóc (MTBF) được cải thiện đáng kể.

5. Khả năng chịu quá tải cao, sử dụng được trong trường hợp khẩn cấp : Khả năng quá tải khẩn cấp lên tới 120% khi hoạt động liên tục, 150% khi hoạt động trong thời gian ngắn. Trong thời gian tải ngoài trời đạt đỉnh bất ngờ (ví dụ: nhiều động cơ khởi động đồng thời), không cần tăng công suất ngay lập tức, mang lại thời gian quý báu cho người dùng.

Tính năng sản phẩm

Lõi: Thép silic định hướng dạng hạt cán nguội có độ thấm cao, quy trình ghép nối từng bước, giảm đáng kể tổn thất không tải và dòng điện kích thích.

Cuộn dây: Cả cuộn dây điện áp cao và điện áp thấp đều sử dụng dây dẫn hoàn toàn bằng đồng (nhôm tùy chọn), được bọc bằng Nomex® hoặc giấy cách điện aramid tương tự, được xử lý qua quá trình ngâm tẩm chân không VPI với vecni không dung môi, tạo thành cấu trúc cách điện rắn chắc chắn, chống ẩm, chịu được nhiệt độ cao.

Cấu trúc cách ly: Cuộn dây sơ cấp và thứ cấp được quấn trên các suốt chỉ riêng biệt hoặc các chân lõi độc lập, có tấm chắn tĩnh điện tùy chọn giữa chúng, giảm thiểu điện dung ghép nối và mang lại khả năng triệt tiêu nhiễu tần số cao tuyệt vời.

Vỏ bảo vệ: Bảo vệ IP54 tiêu chuẩn (kín bụi, chống nước), tùy chọn IP65. Vỏ tủ làm bằng thép không gỉ hoặc thép Galvalume dày 2,0mm, có mái che mưa, cửa thông gió bằng thép không gỉ, khóa chống cạy.

Hệ thống kiểm soát nhiệt độ: Cảm biến nhiệt độ PTC hoặc PT100 RTD tích hợp, có thể kết nối với bộ điều khiển nhiệt độ thông minh để cảnh báo quá nhiệt, bảo vệ chuyến đi và kích hoạt quạt tự động (nếu lắp đặt quạt tùy chọn).

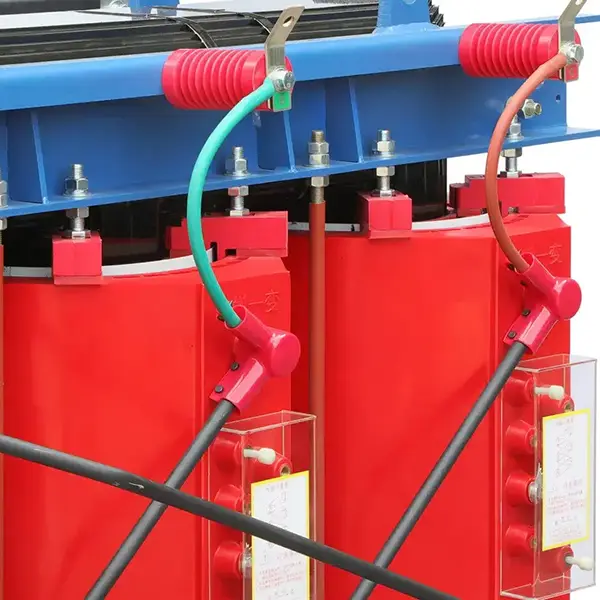

Thiết bị đầu cuối: Hộp nối điện áp cao ngoài trời có gioăng cao su silicon và các đầu nối cáp. Phía hạ áp sử dụng thanh cái bằng đồng mạ thiếc hoặc đầu nối chống nước.

Ứng dụng sản phẩm

Máy biến áp loại khô cách ly ngoài trời làm mát bằng không khí này được sử dụng rộng rãi trong các tình huống sau:

Sản xuất năng lượng tái tạo: Cách ly ở phía điện áp thấp của nhà máy điện PV và các trạm biến áp gắn trên trang trại gió, cách ly điện áp đầu ra biến tần trước khi kết nối lưới hoặc nguồn điện cục bộ.

Thiết bị công nghiệp ngoài trời : Cách ly nguồn điện cho giàn khoan dầu, máy nghiền mỏ lộ thiên, hệ thống điện bờ cảng, máy khoan đường hầm (máy khiên), ngăn chặn sự đột biến của lưới điện làm hỏng thiết bị.

Nguồn điện tạm thời & khẩn cấp: Cách ly đầu ra máy phát điện cho các sự kiện ngoài trời, cuộc thi thể thao và địa điểm cứu trợ thiên tai, cung cấp nguồn điện sạch cho thiết bị âm thanh, video và điều khiển.

Cơ sở hạ tầng sạc: Máy biến áp cách ly đầu vào cho bộ sạc nhanh DC ngoài trời, ngăn phản hồi sóng hài vào lưới đồng thời bảo vệ các mô-đun sạc.

Lưới điện thông minh & Phân phối: Máy biến áp dịch vụ trạm hoặc máy biến áp cách ly trong các tổ máy chính vòng ngoài trời và các trạm biến áp nhỏ gọn, cung cấp nguồn điện an toàn, đáng tin cậy cho các thiết bị đầu cuối tự động hóa (DTU/FTU).

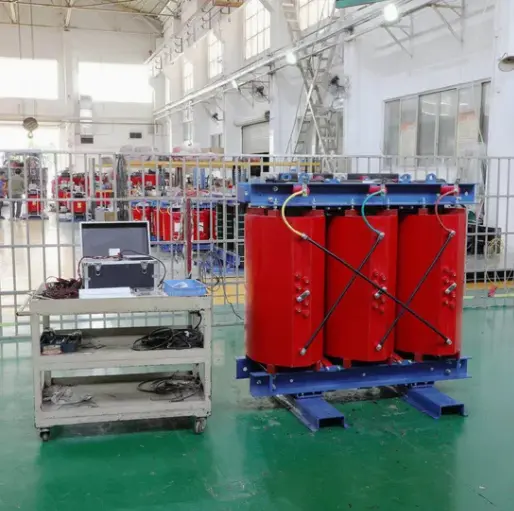

Chi tiết sản xuất

Quy trình ngâm tẩm áp suất chân không VPI

Tất cả các cuộn dây đều được tẩm lớp vecni cách điện không dung môi trong chân không, loại bỏ không khí bên trong và cho phép lớp vecni thẩm thấu hoàn toàn giữa các vòng dây, các lớp và với đất. Sau khi đóng rắn, nó tạo thành một cấu trúc "rắn" nguyên khối với khả năng dẫn nhiệt, độ bền cơ học và khả năng chống ẩm vượt xa các quy trình ngâm tẩm tiêu chuẩn.

Hộp nối dành riêng cho ngoài trời

Hộp ổ cắm điện áp thấp có bảng đỡ cách điện chống cháy, có khe hở điện rộng (>20 mm) giữa các thanh cái bằng đồng. Các đầu vào cáp sử dụng các miếng đệm và đệm cáp nhiều lớp, tương thích với nhiều loại cáp bọc thép hoặc bọc cao su khác nhau, ngăn hơi ẩm xâm nhập dọc theo cáp vào hộp.

Vỏ thép không gỉ hạng nặng

Vỏ được sản xuất bằng cách cắt laser, uốn CNC và hàn robot, với tất cả các đường nối được bịt kín liên tục. Cửa có tay cầm khóa ba điểm và miếng đệm kín chịu được thời tiết. Nắp trên được thiết kế như một tấm chắn mưa góc cạnh và bao gồm các bu lông mắt nâng để cẩu ngoài trời thuận tiện.

Đóng gói, giao hàng và hậu mãi

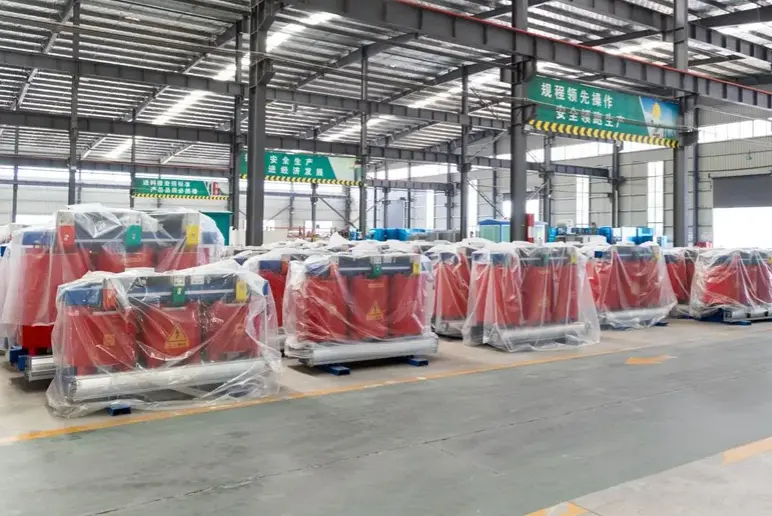

Phương pháp đóng gói

1. Thân máy biến áp được bọc màng PE chống ẩm, đặt chất hút ẩm bên trong.

2. Đóng gói trong thùng gỗ chịu lực hoặc hộp gỗ dán không khử trùng (đạt tiêu chuẩn xuất khẩu), bao quanh bằng xốp mật độ cao hoặc túi chứa đầy không khí để đệm.

3. Các nhãn như "Chống ẩm", "Dễ vỡ" và "This Way Up" được dán bên ngoài hộp.

Phương thức giao hàng

1. Trong nước: Xe tải hậu cần chuyên dụng (sức chứa nhỏ có thể vận chuyển bằng hàng nặng Deppon/SF Express).

2. Xuất khẩu: Các thỏa thuận vận chuyển đường biển, đường sắt hoặc đường hàng không, bao gồm cả chứng từ hải quan.

Dịch vụ hậu mãi

1. Thời hạn bảo hành: 12 tháng kể từ ngày nhận hàng.

2. Miễn phí sửa chữa hoặc thay thế các lỗi do nhà sản xuất trong thời gian bảo hành.

Câu hỏi thường gặp (Q&A)

Câu hỏi 1: Không phải Máy biến áp loại khô cách ly ngoài trời làm mát bằng không khí này dễ bị quá nhiệt và cháy hơn so với máy biến áp ngâm trong dầu thông thường phải không?

Đáp: Hoàn toàn ngược lại. Mặc dù không khí có độ dẫn nhiệt thấp hơn dầu nhưng sản phẩm của chúng tôi sử dụng vật liệu cách nhiệt Loại H (được định mức ở 180°C) và quy trình ngâm tẩm chân không VPI. Nhiệt từ cuộn dây được dẫn đi và tiêu tán qua vỏ một cách hiệu quả. Với cùng công suất, thiết kế của chúng tôi có biên độ tăng nhiệt độ lớn hơn, khiến thiết bị ít gặp phải hiện tượng cháy nổ do rò rỉ dầu và dẫn đến mức dầu thấp ở các thiết bị truyền thống. Của chúng tôiMáy biến áp loại khô cách ly ngoài trời làm mát bằng không khíhoạt động với nhiệt độ điểm nóng thấp hơn nhiều so với giới hạn cách nhiệt ngay cả khi đầy tải trong điều kiện ngoài trời 40°C.

Câu hỏi 2: Vào những ngày mưa ngoài trời, nước mưa có lọt qua các cửa làm mát và gây đoản mạch bên trong không?

Trả lời: Không. Xếp hạng bảo vệ vỏ bọc của chúng tôi là IP54. Các cửa chớp có rãnh kiểu mê cung bên trong và màn chắn bằng lưới kim loại. Các thử nghiệm cho thấy ngay cả khi phun trực tiếp từ phía trước với cường độ mưa 10 mm/phút, bên trong vẫn hoàn toàn khô ráo. Tất cả các cổng vào cáp đều sử dụng các đệm bịt ​​kín cấp độ nổ, chặn hoàn toàn mọi đường dẫn hơi ẩm xâm nhập.
