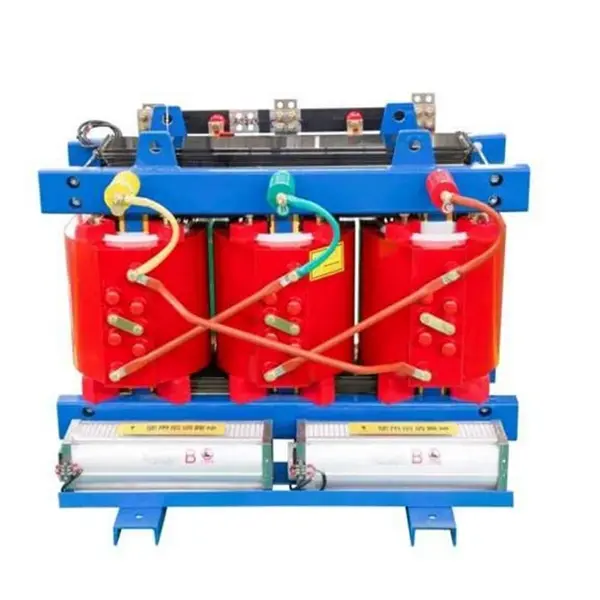

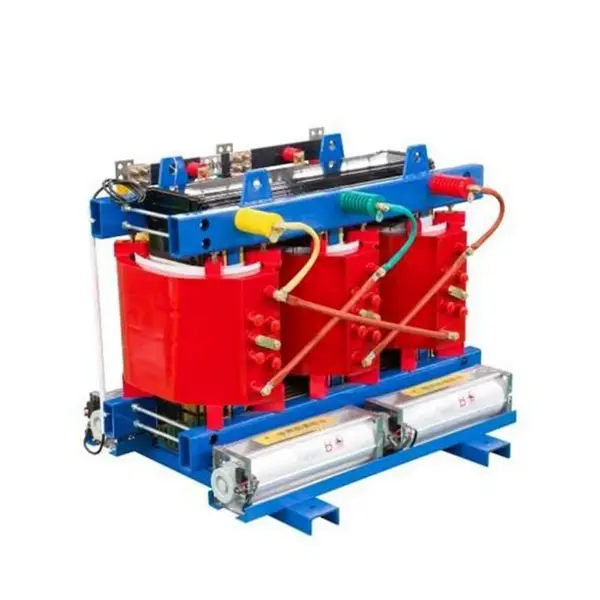

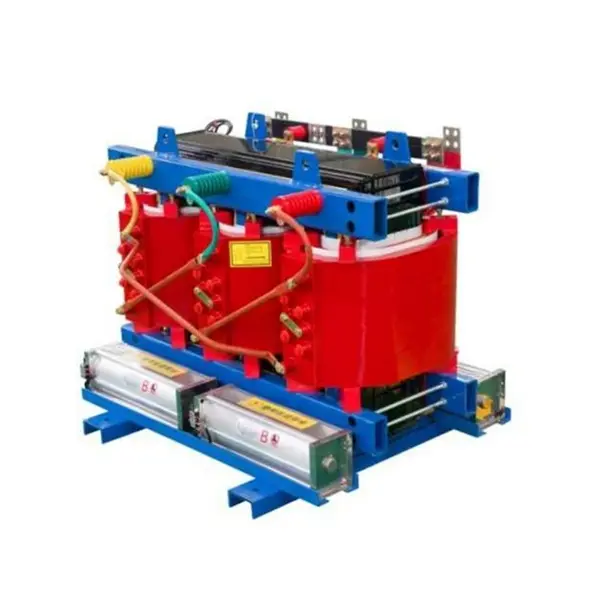

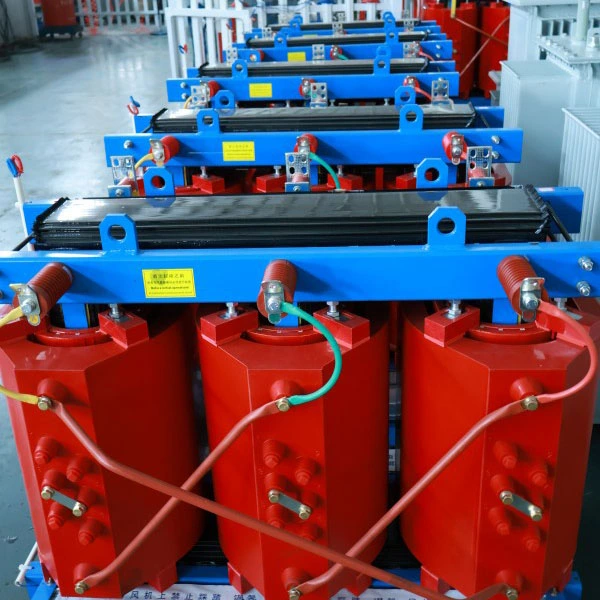

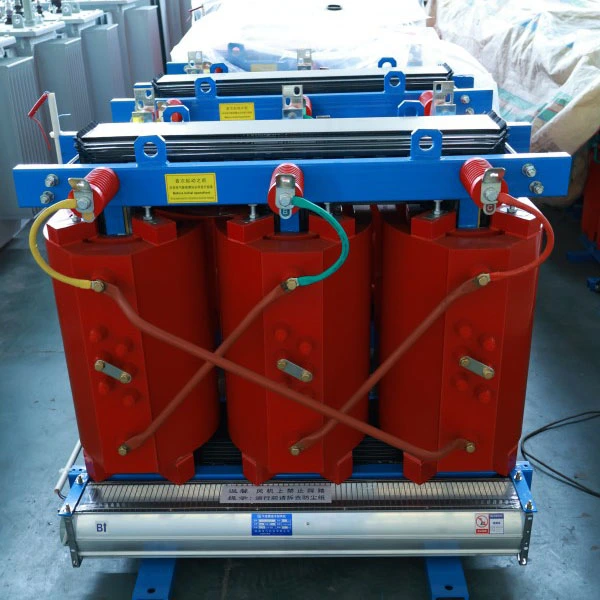

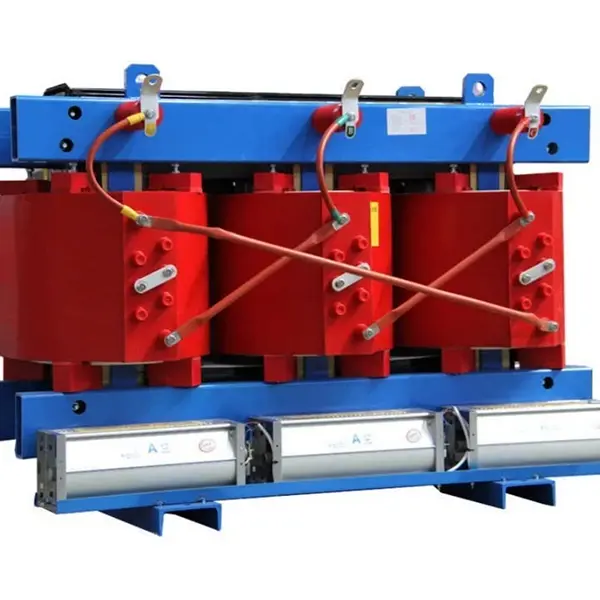

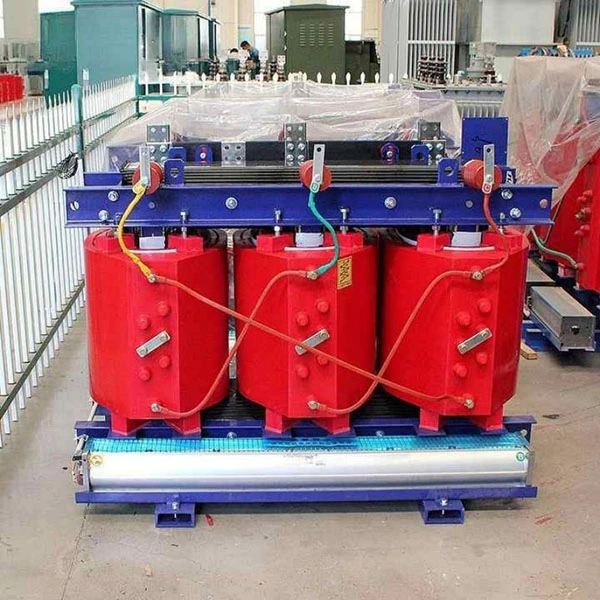

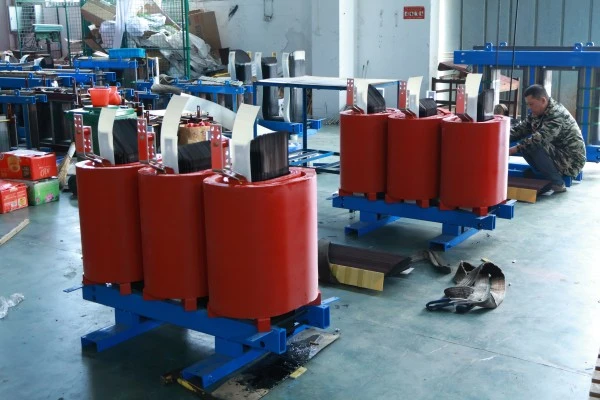

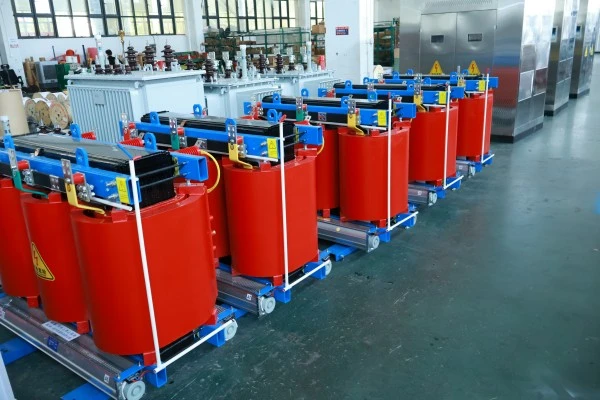

Máy biến áp đúc nhựa Epoxy SCB13 800kva

Thiết bị này là gì?

Máy biến áp điện đúc nhựa Epoxy SCB13-800kVA là máy biến áp điện ba pha được sản xuất bằng quy trình đúc nhựa epoxy chân không. Nó thuộc họ máy biến áp loại khô tiết kiệm năng lượng.

Phân tích mã mẫu:

● S – Ba pha

● C – Nhựa đúc (Epoxy)

● B – Cuộn lá điện áp thấp

● 13 – Mã chuỗi hiệu suất, thể hiện mức hiệu quả năng lượng

Nó làm gì?

Chức năng cốt lõi của thiết bị này là hạ điện áp cao (10kV hoặc 35kV) xuống điện áp thấp (400V/380V), cung cấp nguồn điện an toàn và ổn định cho nhiều phụ tải điện khác nhau. Không giống như máy biến áp dầu truyền thống, nó không sử dụng dầu cách điện để làm mát. Thay vào đó, nó hoạt động bằng vật liệu cách nhiệt rắn epoxy kết hợp với làm mát không khí tự nhiên.

Mô tả sản phẩm

Máy biến áp đúc nhựa Epoxy SCB13-800kVA là máy biến áp có hiệu suất cao,máy biến áp khô ba phađược thiết kế để phân phối điện hiện đại. Nó có tính năng đúc chân không bằng nhựa epoxy, cuộn lá điện áp thấp và đáp ứng tiêu chuẩn hiệu quả năng lượng GB 20052-2020 Cấp 2 (gần Cấp 1). Lý tưởng cho các ứng dụng đòi hỏi tiết kiệm năng lượng, an toàn cháy nổ và độ tin cậy.

Định mức ở mức 800kVA với tỷ số điện áp tiêu chuẩn là 10kV/0,4kV (có thể tùy chỉnh thành 6kV, 20kV hoặc 35kV). Lớp cách nhiệt rắn epoxy không dầu giúp loại bỏ nguy cơ rò rỉ, cháy và nổ, khiến nó phù hợp với các tòa nhà cao tầng, tàu điện ngầm, bệnh viện, trung tâm dữ liệu và nhà máy hóa chất.

Hiệu suất điện chính: tổn thất không tải 1090W, tổn thất tải (120°C) ≤6260W, trở kháng ngắn mạch 6% (có thể điều chỉnh 4% -10%), phóng điện một phần ≤5pC và tiếng ồn ≤55dB ở khoảng cách 1 mét.

Được trang bị hệ thống kiểm soát nhiệt độ thông minh (cảm biến PT100, tự động khởi động/dừng quạt, cảnh báo quá nhiệt và ngắt) và giao tiếp RS485 để tích hợp hệ thống BA. Quá trình đúc VPI đảm bảo đóng gói chống ẩm, chống cháy. Lõi sử dụng thép silicon có độ thấm cao với các khớp nối dạng bậc. Bảo vệ tiêu chuẩn IP20 (tùy chọn IP23).

Với tuổi thọ thiết kế 30 năm và mức bảo trì tối thiểu, SCB13-800kVA là sự lựa chọn tiết kiệm, đáng tin cậy cho các hệ thống phân phối mới hoặc nâng cấp.

Ứng dụng sản phẩm

Ứng dụng điển hình:

Các tòa nhà cao tầng, khu phức hợp thương mại, bệnh viện, trung tâm dữ liệu, ga tàu điện ngầm, sân bay, nhà máy hóa chất, trạm năng lượng tái tạo và bất kỳ địa điểm nào mà an toàn cháy nổ là yêu cầu quan trọng.

Tính năng sản phẩm

Hiệu suất cao & Tiết kiệm năng lượng – Chi phí vận hành thấp hơn

Tổn hao không tải giảm 20%-37% so với dòng SCB11; tổn thất tải giảm 15% -30%

Tổn thất không tải điển hình 800kVA ≤ 1090W, tổn thất có tải (ở 120°C) ≤ 6260W

Đáp ứng tiêu chuẩn hiệu quả năng lượng cấp 2 GB 20052-2020; một số thông số đạt Cấp 1

Tính toán lợi ích kinh tế:

Dựa trên 8.000 giờ vận hành mỗi năm ở mức 0,11 USD/kWh, so với máy biến áp SCB11 tiêu chuẩn, mức tiết kiệm điện hàng năm là khoảng 2.000-2.700 USD. Sự chênh lệch giá sẽ được thu hồi trong khoảng 3 năm.

An toàn & Độ tin cậy – Chống cháy và chống cháy nổ mà không có rủi ro

Ưu điểm cốt lõi:

Tự dập lửa: Điểm bắt lửa của nhựa epoxy > 300°C; Ngọn lửa không lan rộng và tự tắt khi mất nguồn nhiệt

Thiết kế không dầu: Loại bỏ hoàn toàn nguy cơ rò rỉ dầu, cháy nổ; không cần hố chứa dầu

Khả năng chịu ngắn mạch cao: Cấu trúc được gia cố bằng sợi thủy tinh cường độ cao được hình thành bằng cách đúc chân không giúp tăng khả năng chịu ngắn mạch lên hơn 30%

Phóng điện cục bộ cực thấp: Phóng điện cục bộ có thể được kiểm soát dưới 5pC, làm chậm đáng kể quá trình lão hóa cách điện

Giải quyết mối quan tâm thực sự của khách hàng:

Hỏi: Khi lắp đặt máy biến áp dưới tầng hầm nhà cao tầng, công tác kiểm tra phòng cháy chữa cháy chú trọng nhất điều gì?

Đáp: Cơ quan cứu hỏa tập trung chủ yếu vào "nguy cơ cháy lan" và "phát thải khói độc hại". SCB13 của chúng tôi sử dụng vật liệu đúc nhựa epoxy, vốn có khả năng chống cháy và không tạo ra khí độc halogen hóa khi đốt cháy (tuân thủ GB/T 1094.11-2022). Đây là ưu điểm lớn mà máy biến áp dầu không thể sánh bằng. Nhiều khu phức hợp thương mại và dự án bệnh viện ở các thành phố hạng nhất và hạng hai đã vượt qua các cuộc đánh giá nghiêm ngặt về an toàn phòng cháy chữa cháy chính vì đặc điểm này.

Hỏi: Máy biến áp loại khô rất nhạy cảm với độ ẩm. Họ có thể làm việc vào mùa mưa ở khu vực phía Nam không?

Trả lời: Máy biến áp loại khô thông thường thực sự nhạy cảm với độ ẩm, nhưng SCB13 của chúng tôi sử dụng quy trình đúc chân không trong đó nhựa epoxy bao bọc hoàn toàn các cuộn dây, tạo thành một lớp cách điện kín. Phần cứng lõi và kẹp được xử lý chống ăn mòn đặc biệt, cho phép hoạt động bình thường trong môi trường có độ ẩm tương đối 100%. Không cần xử lý sấy khô trước khi khởi động lại sau khi tắt máy.

Giám sát thông minh – Sơ lược về nhiệt độ

Hệ thống kiểm soát nhiệt độ thông minh tiêu chuẩn:

Cảm biến điện trở bạch kim PT100 được nhúng sẵn trong từng cuộn dây pha để theo dõi nhiệt độ theo thời gian thực

Bộ điều khiển hiển thị nhiệt độ cuộn dây ba pha theo chu kỳ – dễ đọc

Tự động khởi động/dừng quạt làm mát gắn phía dưới (bắt đầu ở >100°C, dừng ở <80°C)

Cung cấp cảnh báo quá nhiệt (điểm cài đặt có thể điều chỉnh) và bảo vệ ngắt khi quá nhiệt

Hoạt động ít tiếng ồn – Yên tĩnh và không gây rối

Dữ liệu đo được:

Từ 800kVA trở xuống, độ ồn ≤ 55dB đo cách thiết bị 1m

Công nghệ khớp lõi vòng đệm bước hoàn toàn 45° + miếng đệm giảm rung có thể giảm tiếng ồn thêm 5-8dB

Khả năng chịu quá tải mạnh mẽ – Đáng tin cậy khi cần thiết nhất

Thông số khả năng quá tải:

Làm mát tự nhiên (AN) – có thể hoạt động ở mức tải 100% liên tục

Làm mát không khí cưỡng bức (AF) – công suất có thể tăng thêm 40-50%

Có thể chịu được tải định mức 150% trong 2 giờ

Kịch bản ứng dụng:

Giai đoạn nhu cầu cao điểm vào mùa hè, bảo vệ nguồn điện khi có sự kiện quan trọng, chia sẻ tải tạm thời khi một máy biến áp gặp sự cố – ​​trong những "thời điểm quan trọng" này, khả năng quá tải của SCB13 đảm bảo tính liên tục của nguồn điện.

Không cần bảo trì – Dễ dàng và không cần lo lắng

Ưu điểm bảo trì:

Không dầu - không cần lọc dầu định kỳ hoặc kiểm tra sắc ký dầu

Bề mặt cuộn dây nhẵn – bụi không dễ tích tụ

Không có bộ phận chuyển động - tỷ lệ thất bại cực thấp

Bảo trì hàng ngày chỉ yêu cầu kiểm tra màn hình hiển thị nhiệt độ và làm sạch ống dẫn khí làm mát

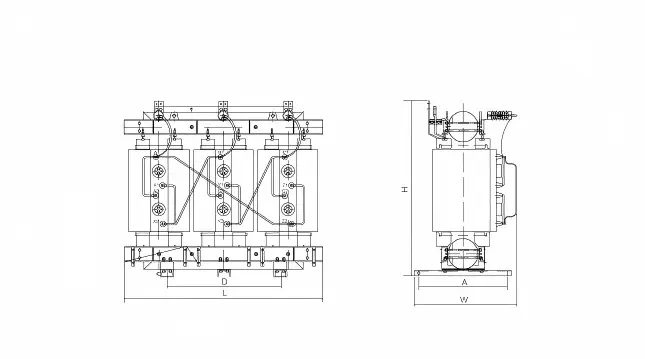

Thông số sản phẩm (Thông số kỹ thuật)

Cam kết dịch vụ sau bán hàng

Thời gian bảo hành: 12 tháng kể từ ngày giao hàng (có thể gia hạn lên 36 hoặc 60 tháng nếu ký hợp đồng dịch vụ trả phí)

Hỗ trợ kỹ thuật: Tư vấn kỹ thuật miễn phí trọn đời; tính toán tải và tối ưu hóa giải pháp trong giai đoạn lựa chọn

Dịch vụ tại hiện trường: Hướng dẫn lắp đặt, hỗ trợ vận hành, xử lý lỗi (miễn phí trong thời gian bảo hành, tính chi phí sau bảo hành)

Cung cấp phụ tùng thay thế: Bộ điều khiển nhiệt độ, quạt, cảm biến và các bộ phận thông thường khác được lưu giữ trong kho; giao hàng vào ngày hôm sau qua chuyển phát nhanh
