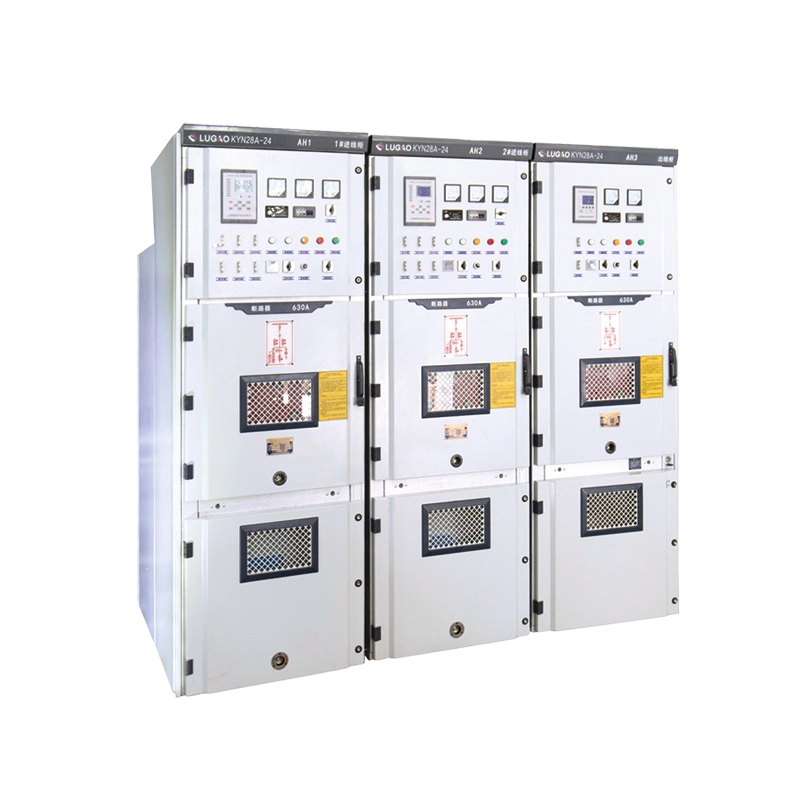

Trạm biến áp 35kV KYN Thiết bị đóng cắt loại có thể rút ra được bọc thép

Thiết bị này là gì?

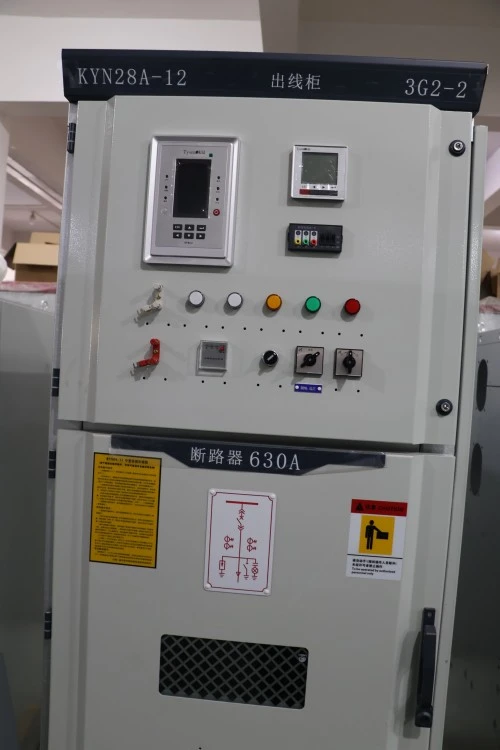

Thiết bị đóng cắt loại rút bọc thép của trạm biến áp 35kV KYN là thiết bị đóng cắt được bọc kim loại, lắp ráp tại nhà máy,thiết bị chuyển mạch điện áp cao trong nhàđược thiết kế cho hệ thống điện xoay chiều ba pha 40,5kV (danh nghĩa 35kV). Nó thuộc dòng KYN và được sử dụng trong các trạm biến áp tiện ích, nhà máy điện công nghiệp, khu phức hợp thương mại lớn và trạm thu gom năng lượng tái tạo.

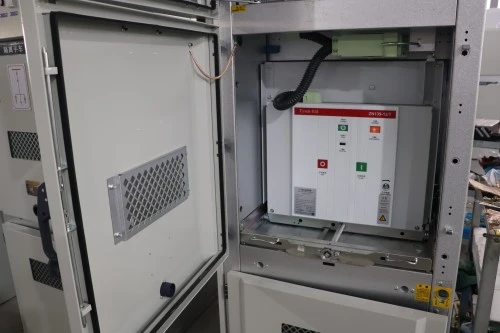

Không giống như thiết bị đóng cắt loại cố định có cầu dao được bắt vít tại chỗ, loại thiết bị đóng cắt bọc thép có thể rút ra này có xe đẩy cầu dao chuyển động có thể cuộn thành ba vị trí riêng biệt: vận hành, kiểm tra/cách ly và rút ra. Thiết kế này cho phép thay thế cầu dao bị lỗi trong vòng vài phút mà không làm mất điện toàn bộ thanh cái – một lợi thế quan trọng để cung cấp điện liên tục.

Nó làm gì?

Chức năng cốt lõi của thiết bị này là nhận nguồn điện 35kV đến từ máy biến áp hoặc đường dây trên không, bảo vệ mạng lưới hạ lưu bằng cầu dao và phân phối điện đến các lộ xuất tuyến như động cơ trung thế, máy biến áp thứ cấp, dãy tụ điện hoặc các phụ tải công nghiệp lớn. Thiết bị đóng cắt loại rút bọc thép của trạm biến áp KYN 35kV cũng cung cấp:

● Cách ly – Ngắt kết nối có thể nhìn thấy để bảo trì an toàn

● Bảo vệ – Quá dòng, chạm đất và cắt ngắn mạch thông qua rơle hoặc IED

● Đo sáng – Đo điện áp và dòng điện cho trạm biến áp SCADA

● Khóa liên động – Hệ thống năm phòng ngừa cơ học để loại bỏ lỗi của con người

Phân tích mã mẫu

Tính năng và ứng dụng sản phẩm

Tính năng sản phẩm

Tính năng 1: Cấu trúc có thể rút được bọc thép thực sự

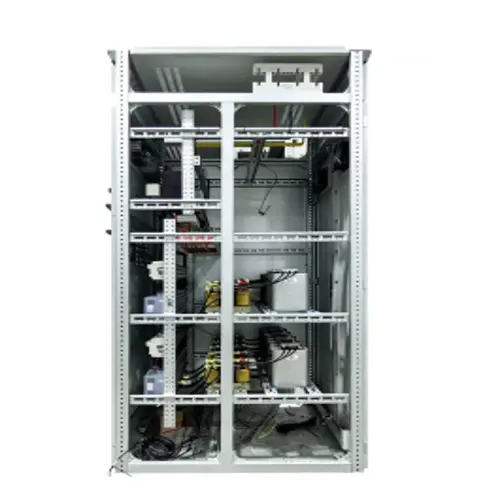

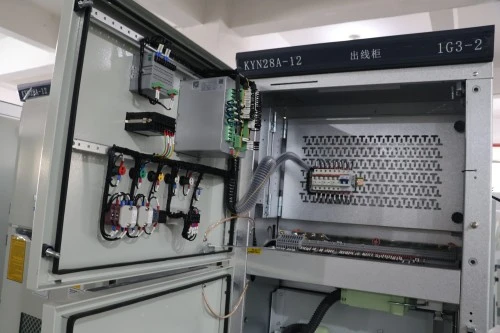

Thiết bị đóng cắt có vỏ bọc bằng kim loại có thể kéo ra được có các ngăn tấm thép riêng biệt cho cầu dao, thanh cái, đầu cáp và điều khiển điện áp thấp. Mỗi ngăn được nối đất và cách ly khỏi sự lan truyền của hồ quang điện.

Tính năng 2: Khóa liên động cơ học năm phòng ngừa

Hệ thống năm phòng ngừa hoàn toàn cơ khí, không phụ thuộc vào phần mềm. Nó ngăn chặn về mặt vật lý:

1. Đóng máy cắt khi đã đóng công tắc nối đất

2. Mở nắp trước khi đóng cầu dao

3. Di chuyển cầu dao giữa các vị trí khi trực tiếp

4. Vận hành dao nối đất bằng dây dẫn mang điện

5. Đóng cầu dao không có nguồn điện điều khiển

Tính năng 3: Ngăn chặn lỗi hồ quang cao

Phân loại hồ quang bên trong (IAC) được thử nghiệm ở mức 31,5kA trong 1 giây. Cánh hồ quang hướng áp lực lên trên và ra xa người vận hành.

Tính năng 4: Độ tin cậy cách điện cao áp

Khoảng cách giữa các pha và giữa các pha với mặt đất vượt quá mức tối thiểu IEC 62271-200. Tất cả các thanh cái đều được cách nhiệt co lại hoặc được bọc bằng tấm chắn chống corona.

Tính năng 5: Giám sát thông minh & Vận hành từ xa

IED tiêu chuẩn (thiết bị điện tử thông minh) với tính năng nhắn tin RS485/Modbus hoặc IEC 61850 GOOSE. Giám sát thời gian thực vị trí máy cắt, trạng thái sạc lò xo, SF6 (nếu sử dụng), nhiệt độ và phóng điện một phần.

Thông số sản phẩm

Tại sao chọn Lugao Power Co., Ltd. thay vì đối thủ cạnh tranh?

Tại sao khách hàng liên tục chọn chúng tôi:

Chúng tôi không cắt giảm khoảng hở cách điện, vật liệu thanh cái hoặc độ chắc chắn của khớp nối. Mỗi Thiết bị đóng cắt KYN rời khỏi nhà máy của chúng tôi đều phải trải qua thử nghiệm chịu đựng 95kV đầy đủ – không phải là thử nghiệm "thường lệ" giảm điện áp. Chúng tôi cũng cung cấp sơ đồ nối dây dành riêng cho bảng điều khiển bằng CAD và PDF, không phải các mẫu chung.

Dịch vụ đóng gói, giao hàng và hậu mãi

Bao bì

Mỗi tủ đóng cắt loại rút bọc thép của trạm biến áp KYN 35kV được bọc bằng giấy chống rỉ VCI + màng nhựa

1. Sau đó được đặt trong thùng gỗ dán đã được chứng nhận khử trùng với lớp đệm xốp ở tất cả các góc và cạnh

2. Xe đẩy cầu dao được vận chuyển ở vị trí rút, được khóa bằng giá đỡ vận chuyển

3. Thanh cái được tháo rời, bọc riêng, dán nhãn theo pha và số panel

4. Phích cắm phụ, tay cầm giá đỡ, chìa khóa nối đất và cầu chì dự phòng được đóng gói trong hộp phụ kiện chịu được thời tiết bên trong ngăn LV

5. Bổ sung túi hút ẩm silica gel cho các lô hàng nhạy cảm với độ ẩm (vận chuyển đường biển)

vận chuyển

1. Vận chuyển đường biển: container 40ft HC chứa được 6–8 tấm (tùy kích thước)

2. Vận chuyển hàng hóa đường bộ: Xe tải sàn phẳng có túi khí chống rung và dây đai

3. Incoterms: EXW (nhà máy), FOB ningbo

4. Chứng từ đi kèm lô hàng

5. Bản vẽ bố trí tổng thể (hoàn công)

6. Sơ đồ một đường có đánh số bảng

7. Sơ đồ nối dây (khổ A3, nhiều lớp)

8. Hóa đơn vật liệu (máy cắt, CT, VT, rơle)

9. Báo cáo kiểm tra định kỳ (có chữ ký của QA)

10. Hướng dẫn sử dụng (tiếng Anh hoặc tiếng địa phương)

11. Ma trận khóa liên động và sơ đồ khóa (nếu sử dụng khóa liên động)

Cam kết dịch vụ sau bán hàng

1. Thời gian bảo hành: 12 tháng kể từ ngày giao hàng (có thể gia hạn lên 24 hoặc 36 tháng với hợp đồng dịch vụ trả phí)

2. Hỗ trợ kỹ thuật: Tư vấn từ xa miễn phí trọn đời. Các kỹ sư của chúng tôi xem xét cài đặt sơ đồ một đường dây và rơle của bạn trước khi giao hàng.

3. Dịch vụ hiện trường: Giám sát lắp đặt, hỗ trợ vận hành, chẩn đoán lỗi. Miễn phí trong thời gian bảo hành (chi phí đi lại và ăn ở tính theo chi phí). Sau khi bảo hành, tính phí theo ngày + linh kiện.

4. Cung cấp phụ tùng thay thế: Xe đẩy cầu dao, tiếp điểm chính, phích cắm thứ cấp, tay cầm giá đỡ, công tắc nối đất, bộ điều khiển nhiệt độ và các bộ phận khóa liên động được lưu giữ trong kho. Lô hàng vào ngày hôm sau qua DHL/FedEx đối với các phụ tùng quan trọng.

Câu hỏi thường gặp

Câu hỏi 1: Thiết bị đóng cắt loại rút bọc thép có bọc thép của trạm biến áp 35kV KYN có thể được sử dụng ngoài trời trong một trạm biến áp nhỏ gọn không?

A:Tiêu chuẩn: IP4X (chỉ trong nhà).

Tùy chọn: Vỏ ngoài trời IP54 có mái chịu được thời tiết & thông gió cưỡng bức, chứa nhiều tấm.

Hành động: Chỉ định “ngoài trời” khi yêu cầu báo giá.

Câu hỏi 2: Làm cách nào để xác minh khóa liên động năm phòng ngừa trước khi cấp điện?

A:Thực hiện theo từng bước kiểm tra trong sách hướng dẫn (kiểm tra cơ bản: 10 phút).

Kiểm tra bằng chìa khóa: Cầu dao mở + nối đất đóng → nên chặn giá đỡ vào. Cầu dao đóng → cửa trước phải luôn khóa.

Khuyến nghị: Kiểm tra trong quá trình vận hành và 6 tháng một lần.

Câu 3: Tuổi thọ của các tiếp điểm ngắt kết nối chính và chỉ báo thay thế?

A:Tiếp điểm bằng đồng mạ bạc: định mức cho 5.000 lần hoạt động.

Chỉ báo mòn: vạch đỏ hiển thị trên ngón tay tiếp xúc → thay thế.

Trạm biến áp điển hình (đặt giá đỡ một lần/năm): kéo dài hơn 30 năm. Vận hành thường xuyên (lò hồ quang): đo điện trở tiếp xúc hàng năm.
