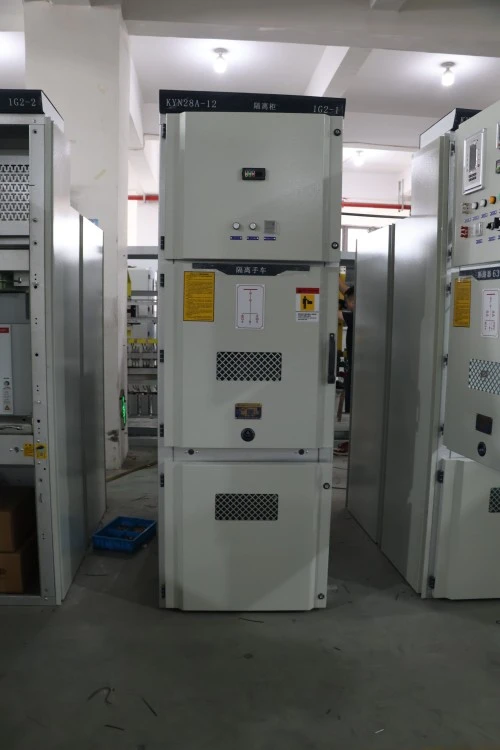

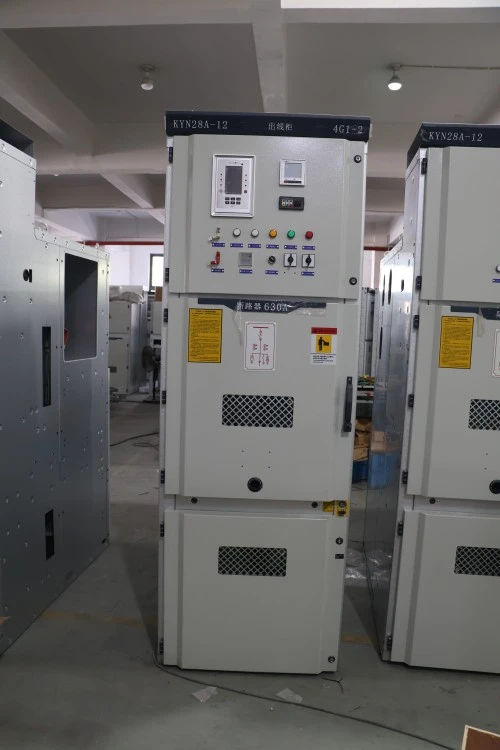

Thiết bị đóng cắt cao áp khóa liên động loại KYN loại trung tâm

Thiết bị đóng cắt điện áp cao khóa liên động năm phòng ngừa loại KYN Center là thiết bị đóng cắt loại kéo ra, có vỏ bọc bằng kim loại, được lắp ráp hoàn chỉnh, chủ yếu được sử dụng trong hệ thống điện xoay chiều ba pha 3,6kV đến 12kV. Nó được thiết kế cho cấu hình thanh cái đơn hoặc thanh cái đôi với các ứng dụng cấp nguồn nhánh.

Thiết bị này là gì?

Thiết bị này là tủ phân phối điện cao áp, chứa cầu dao, cầu dao cách ly, công tắc nối đất, máy biến dòng, máy biến điện áp và rơle bảo vệ. Đặc điểm nổi bật của nó là cơ chế "lồng vào năm phòng ngừa", ngăn chặn về mặt vật lý:

1. Đóng khi đóng công tắc nối đất

2. Mở nắp trước khi cầu dao đã đóng

3. Lắp hoặc tháo cầu dao khi đóng công tắc

4. Vận hành dao nối đất khi có điện

5. Đóng cầu dao khi không có nguồn điện điều khiển

Nó làm gì?

Nó nhận năng lượng điện một cách an toàn từ máy biến áp hoặc đường dây đến và phân phối đến các nguồn cấp điện đi như động cơ, máy biến áp, tụ điện hoặc trạm biến áp thứ cấp. Thiết bị đóng cắt điện áp cao khóa liên động năm phòng ngừa loại KYN Center là xương sống của mạng công nghiệp và tiện ích trung thế.

Phân tích mã mẫu:

● KYN – K: Vỏ kim loại Y: Loại kéo N: Trong nhà

● Loại trung tâm – Cấu hình cầu dao trung tâm dạng mô-đun

● Khóa liên động năm phòng ngừa – Chống lỗi cơ và điện

● Thiết bị đóng cắt cao áp – Định mức đến 12kV

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

1. Độ An Toàn Cao – Khóa Liên Động Năm Phòng Chống

Thiết bị đóng cắt điện áp cao loại KYN Center khóa liên động năm phòng ngừa có tính năng khóa liên động cơ học bắt buộc giữa cầu dao, tiếp điểm cách ly, công tắc nối đất và bảng mặt trước. Điều này giúp loại bỏ nguy cơ lỗi của người vận hành – nguyên nhân số 1 gây ra sự cố hồ quang điện.

2. Cấu trúc mô-đun nhỏ gọn

Xe đẩy cầu dao kéo trượt trượt êm ái trên đường ray với ba vị trí riêng biệt: vận hành, kiểm tra/cách ly và rút. Điều này cho phép bảo trì mà không cần ngắt điện toàn bộ thanh cái – một lợi thế quan trọng đối với các trung tâm dữ liệu và bệnh viện.

3. Giám sát và điều khiển thông minh

IED thông minh tùy chọn (rơle) cung cấp:

● Giám sát dòng điện, điện áp và công suất theo thời gian thực

● Bảo vệ quá dòng, chạm đất và bảo vệ định hướng

● Giao tiếp RS485/Modbus hoặc IEC 61850

● Đóng/mở từ xa thông qua SCADA

● Cảm biến nhiệt độ và độ ẩm tiêu chuẩn bên trong ngăn máy cắt ngăn chặn sự ngưng tụ hơi nước.

4. Độ tin cậy cơ học cao

● Tuổi thọ cơ cấu cầu dao: 30.000 lần vận hành (không cần bảo trì)

● Các tiếp điểm phụ: Hợp kim bạc-niken cho hơn 10.000 hoạt động điện

● Tiếp điểm ngắt kết nối chính: Đồng mạ bạc có lò xo nén

Lĩnh vực ứng dụng

Chi tiết sản xuất

1. Chế tạo bao vây

● Thép cán nguội 2.0mm (mạ kẽm) hoặc thép không gỉ 1.5mm

● Cắt laser và uốn CNC để đảm bảo độ chính xác

● Khung hàn được sơn tĩnh điện chống ăn mòn (tiêu chuẩn RAL 7035)

2. Cơ chế khóa liên động năm phòng ngừa

● Tấm cam thép và thanh liên động (không có bộ phận bằng nhựa)

● Đã thử nghiệm 10.000 chu kỳ khóa liên động mà không bị lỗi

● Bao gồm khóa liên động cho các bảng vào/ra và bảng buộc

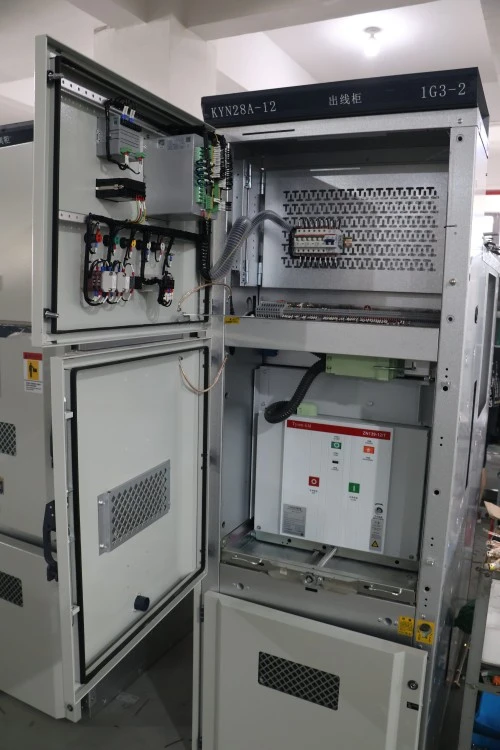

3. Xe đẩy cầu dao

● Khung kéo có khóa ba vị trí

● Ngắt kết nối sơ cấp tự căn chỉnh

● Phích cắm phụ có 16–32 mạch điều khiển

4. Hệ thống thanh cái

● Đồng E-Cu có độ dẫn điện cao (cấp ETP)

● Các khớp nối mạ bạc với vòng đệm Belleville

● Cách nhiệt co nhiệt để cách ly pha

5. Ngăn cáp

● Không gian rộng rãi cho cáp lên tới 4×240mm² mỗi pha

● Giá kẹp cáp có thể tháo rời

● Cung cấp CT không trình tự

6. Thử nghiệm tại nhà máy

● Thử nghiệm khả năng chịu điện môi 100%

● Kiểm tra vận hành cơ học (tối thiểu 50 chu kỳ)

● Đo phóng điện cục bộ (<5pC ở điện áp định mức 1,2×)

● Đo điện trở tiếp điểm (micro-ohmmeter)

7. Chứng nhận & Đảm bảo Chất lượng

● Đã được kiểm tra loại theo GB/T 3906, IEC 62271-200 và DL/T 404

● Đã kiểm tra hồ quang bên trong (IAC AFLR 40kA/1s)

● Sản xuất được chứng nhận ISO 9001:2015

● Báo cáo kiểm tra định kỳ đi kèm với mỗi bảng

Tại sao chọn Lugao Power Co., Ltd. thay vì đối thủ cạnh tranh?

Câu hỏi thường gặp của khách hàng

Câu hỏi 1: Thiết bị đóng cắt điện áp cao kiểu KYN Center loại 5 phòng ngừa này có thể được sử dụng cho hệ thống 24kV không?

Trả lời: Không, KYN tiêu chuẩn được định mức lên tới 12kV. Đối với 24kV, chúng tôi cung cấp biến thể KYN28-24 với khoảng hở cách điện tăng lên. Vui lòng chỉ định điện áp hệ thống của bạn khi yêu cầu báo giá.

Câu hỏi 2: Bạn có cung cấp cầu dao chân không như một phần của Thiết bị đóng cắt bọc kim loại KYN không?

Trả lời: Có, mỗi bảng điều khiển đều được lắp ráp hoàn chỉnh với bộ ngắt mạch chân không đã được thử nghiệm tại nhà máy (loại VS1). Chúng tôi cũng cung cấp các lựa chọn thay thế tương thích như ABB VD4, Siemens 3AH hoặc Schneider HVX nếu được ưu tiên.

Câu hỏi 5: Bạn có thể cung cấp một dòng thiết bị đóng cắt đầy đủ bao gồm các bảng đầu vào, đo sáng, bộ cấp nguồn và tụ điện, tất cả đều như Thiết bị đóng cắt bọc kim loại KYN không?

Đ: Chắc chắn rồi. Chúng tôi thiết kế và sản xuất các dòng sản phẩm hoàn chỉnh với tất cả các ngăn phụ trợ cần thiết, kết nối thanh cái và khóa liên động giữa các bảng điều khiển. Chỉ cần gửi sơ đồ một dòng của bạn.

Q6: Bạn cung cấp tài liệu gì?

Trả lời: Đối với mỗi thiết bị đóng cắt KYN, chúng tôi cung cấp: bản vẽ bố trí chung, sơ đồ nối dây, danh mục vật liệu, báo cáo thử nghiệm, sổ tay hướng dẫn và ma trận khóa liên động – tất cả đều bằng tiếng Anh (hoặc ngôn ngữ địa phương của bạn).

Câu hỏi 7: Trường khóa liên động năm ngăn ngừa có thể điều chỉnh được không?

Đáp: Không – và đây là cố ý. Khóa liên động được thiết lập tại nhà máy và được niêm phong để tránh giả mạo. Tuy nhiên, chúng tôi cung cấp các bản vẽ cơ khí rõ ràng để nhóm của bạn hiểu được logic. Nếu bạn cần thay đổi, hãy liên hệ với bộ phận kỹ thuật của chúng tôi.

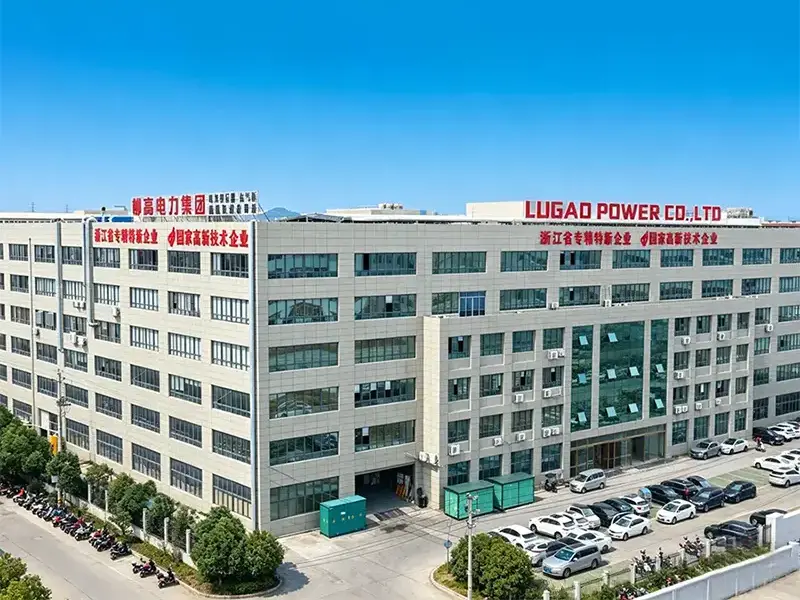

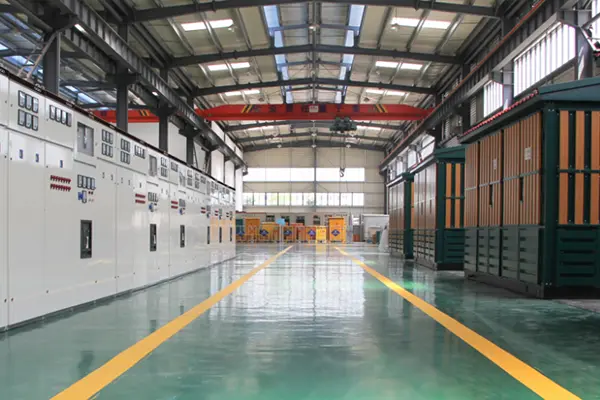

Năng lực sản xuất

Công ty TNHH Điện lực Lugaosản xuất Thiết bị đóng cắt điện áp cao khóa liên động năm phòng ngừa loại trung tâm KYN trong một cơ sở sản xuất hiện đại được trang bị thiết bị chế tạo, lắp ráp và thử nghiệm điện áp cao tiên tiến. Mọibảng điều khiển thiết bị chuyển mạchđược sản xuất theo hệ thống quản lý chất lượng nghiêm ngặt ISO 9001, đảm bảo chất lượng ổn định, hiệu suất đáng tin cậy và tuân thủ đầy đủ các tiêu chuẩn quốc tế.
