Thiết bị đóng cắt điện áp cao loại cố định loại hộp XGN

Thiết bị này là gì?

Thiết bị đóng cắt điện áp cao loại cố định loại hộp XGN (XGN là viết tắt của “Loại cố định loại hộp”) là thiết bị đóng cắt có vỏ bọc bằng kim loại,thiết bị chuyển mạch điện áp cao trong nhàcuộc họp. Nó chủ yếu được sử dụng trong các hệ thống điện xoay chiều ba pha có điện áp định mức 6kV, 10kV, 20kV hoặc 35kV và tần số định mức 50/60Hz.

Nó làm gì?

Thiết bị này được sử dụng để tiếp nhận và phân phối năng lượng điện cũng như để điều khiển, bảo vệ và giám sát đường dây điện và máy biến áp. Không giống như thiết bị đóng cắt loại kéo ra, thiết bị đóng cắt điện áp cao loại cố định kiểu hộp XGN sử dụng cầu dao được gắn cố định và công tắc ngắt kết nối có các khoảng cách ly nhìn thấy được, khiến thiết bị này cứng hơn, tiết kiệm chi phí hơn và dễ bảo trì hơn trong nhiều ứng dụng thương mại và công nghiệp quy mô trung bình.

Phân tích mã mẫu:

XGN – Loại hộp Loại cố định Trong nhà Vỏ bọc kim loại

Loại hộp – Vỏ kim loại kín hoàn toàn

Loại cố định – Đã sửa lỗi cài đặt các bộ phận chuyển mạch chính

Ứng dụng điển hình:

Phòng phân phối điện trong các nhà máy, khu dân cư phức hợp, trung tâm mua sắm, bệnh viện, trung tâm dữ liệu và trạm năng lượng tái tạo.

Mô tả sản phẩm

Thiết bị đóng cắt điện áp cao loại cố định loại hộp XGN là giải pháp thiết bị đóng cắt được tiêu chuẩn hóa, tiết kiệm và có độ tin cậy cao. Cấu trúc cốt lõi của nó bao gồm một cầu dao chân không gắn cố định, một công tắc cách ly ba vị trí, máy biến dòng, máy biến điện áp và cơ cấu khóa liên động toàn diện. Vỏ bọc được làm bằng thép cán nguội hoặc thép không gỉ chất lượng cao, phủ bột tĩnh điện cho khả năng chống ăn mòn tuyệt vời.

Các thông số điện chính: điện áp định mức 12kV (tùy chọn 24kV/40,5kV), dòng điện định mức lên tới 3150A, dòng điện chịu ngắn mạch lên đến 40kA. cácthiết bị chuyển mạchtuân thủ đầy đủ các tiêu chuẩn GB3906 và IEC62271‑200.

Thiết kế nhỏ gọn của nó (chiều rộng điển hình 800mm, chiều sâu 900mm, chiều cao 2200mm) giúp tiết kiệm không gian sàn có giá trị. Tất cả các ngăn điện áp cao đều được đóng kín và khóa liên động hoàn toàn, đảm bảo vận hành an toàn. Bảng điều khiển phía trước bao gồm các sơ đồ mô phỏng rõ ràng, đèn báo và nút ngắt khẩn cấp.

Thiết bị đóng cắt điện áp cao loại cố định loại hộp XGN đặc biệt thích hợp cho các dự án có hoạt động đơn giản, chi phí trả trước thấp và bảo trì dễ dàng được ưu tiên hơn khả năng cấu hình dây rút.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Các tính năng chính

1. Đơn giản về loại cố định - Tỷ lệ thất bại thấp hơn

Không có cấu trúc đường sắt di chuyển phức tạp. Thiết bị đóng cắt điện áp cao loại cố định loại hộp XGN sử dụng kết nối bắt vít hoặc tiếp xúc trực tiếp, giúp giảm đáng kể rủi ro hỏng hóc cơ học.

2. Ngắt kết nối liên hệ có thể nhìn thấy - An toàn khi khóa/gắn thẻ

Công tắc cách ly cung cấp các vị trí tiếp xúc rõ ràng. Người vận hành có thể xác nhận việc tách mạch bằng trực quan trước khi bảo trì – một lợi thế an toàn quan trọng so với thiết bị loại dầu hoặc loại nhỏ cũ hơn.

3. Nhỏ gọn và tiết kiệm không gian

Chiều rộng thấp tới 600mm đối với phiên bản 12kV. Lý tưởng cho việc trang bị thêm trong các trạm biến áp có không gian hạn chế.

4. Khóa liên động hoàn toàn – Ngăn chặn hoạt động sai

Khóa liên động cơ và điện giữa cầu dao, công tắc cách ly và vỏ trước tuân thủ yêu cầu “năm biện pháp phòng ngừa”.

5. Thích nghi với môi trường khắc nghiệt

Bộ sưởi chống ngưng tụ và vỏ phía trước IP4X đảm bảo hoạt động đáng tin cậy trong môi trường ẩm ướt hoặc bụi bặm.

Lĩnh vực ứng dụng

● Nhà máy công nghiệp – cung cấp điện cho dây chuyền sản xuất

● Tổ hợp thương mại – phòng phân phối chính

● Trung tâm dữ liệu – chuyển mạch nguồn dự phòng

● Trạm điện gió/mặt trời – thu gom trung thế

● Bệnh viện – chuyển mạch nguồn kép với thiết bị cố định

Hỏi đáp

Câu hỏi: Sự khác biệt giữa thiết bị đóng cắt điện áp cao loại cố định loại Hộp XGN và loại rút ra (như KYN) là gì?

Đáp: Câu hỏi hay. Thiết bị đóng cắt điện áp cao loại cố định loại hộp XGN có cầu dao được gắn cố định. Bạn không thể “tung ra” cầu dao nhưng bạn sẽ có được cấu trúc chắc chắn hơn, chi phí trả trước thấp hơn và bảo trì đơn giản hơn. Đối với các ứng dụng trong đó dự phòng có tính sẵn sàng cao không quan trọng (ví dụ: dưới 500 hoạt động mỗi năm), loại cố định sẽ tiết kiệm và đáng tin cậy hơn.

cánh cửa.

Chi tiết sản xuất

1. Sản xuất bao vây

Thép tấm cán nguội (dày ≥2mm) hoặc thép không gỉ 304

Uốn, hàn và xử lý bề mặt trong nhà

Sơn tĩnh điện (độ dày ≥60μm, thử nghiệm phun muối ≥240h)

2. Thành phần cốt lõi

Cầu dao chân không gắn cố định (nhãn hiệu: Lugao / Siemens, ABB tùy chọn)

Công tắc cách ly ba vị trí có điểm ngắt rõ ràng

Thanh cái bằng đồng (đóng hộp hoặc mạ bạc)

Máy biến dòng/điện áp (cấp chính xác 0,5 / 0,2S)

3. Hệ thống dây điện bên trong

Số dây, khối thiết bị đầu cuối và ống nhựa được đánh dấu rõ ràng

Dây thứ cấp được thử nghiệm ở 2kV trong 1 phút

Tất cả các dây đều chống cháy và chịu nhiệt định mức 105°C

4. Thử nghiệm tại nhà máy

Kiểm tra điện áp chịu được tần số nguồn

Đo điện trở mạch chính

Kiểm tra hoạt động cơ học (200 lần)

Xác minh chức năng khóa liên động

Đo phóng điện cục bộ (<10pC)

Thiết bị chuyển mạch XGN và KYN

Lựa chọn giữa Thiết bị đóng cắt loại cố định XGN vàThiết bị đóng cắt có thể rút KYN phụ thuộc vào yêu cầu dự án, chiến lược bảo trì và ngân sách của bạn. Thiết bị đóng cắt XGN được thiết kế cho các ứng dụng ưu tiên độ tin cậy, vận hành đơn giản và chi phí đầu tư thấp hơn, trong khi thiết bị đóng cắt KYN phù hợp hơn cho các hệ thống yêu cầu bảo trì thường xuyên hoặc tính linh hoạt khi vận hành cao.

Chứng nhận và đảm bảo chất lượng

● Tuân thủ tiêu chuẩn IEC 62271‑200

● Được chứng nhận GB 3906

● Đã kiểm tra lỗi hồ quang bên trong (IAC A-FL) – tùy chọn

● Hệ thống quản lý nhà máy ISO 9001:2015

● Báo cáo thử nghiệm loại từ trạm thử nghiệm thiết bị điện áp cao quốc gia (Tây An / Bắc Kinh)

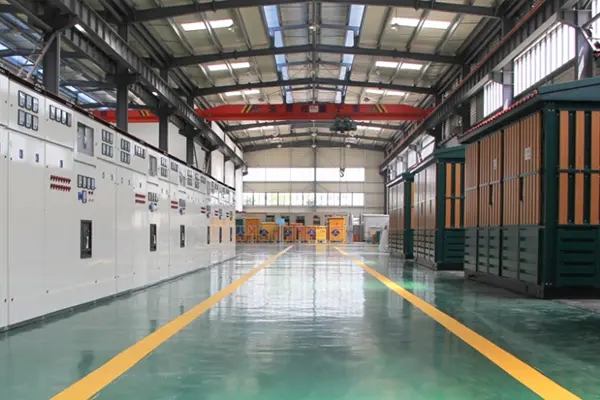

Thiết bị đóng cắt XGN của chúng tôi được sản xuất tại cơ sở sản xuất hiện đại được trang bị máy cắt laser CNC, trung tâm uốn CNC, hệ thống hàn robot, dây chuyền xử lý thanh cái bằng đồng và phòng thí nghiệm thử nghiệm điện áp cao toàn diện. Thiết bị chuyển mạch điện áp cao loại cố định loại hộp XGN của bạn sẽ được gửi kèm theo một bộ báo cáo thử nghiệm, sơ đồ nối dây và hướng dẫn vận hành hoàn chỉnh bằng cả tiếng Anh và tiếng Trung.

Ưu điểm so với đối thủ – Tại sao chọn Lugao?

Đóng gói và giao hàng

Tiêu chuẩn đóng gói

● Thùng gỗ dán cường độ cao riêng biệt có màng chống ẩm

● Đệm xốp bên trong cho các bộ phận

● Tất cả các đầu nối ra đều được bọc cách điện

● Các phần thanh cái được đóng gói riêng biệt có nhãn

Nhãn hiệu vận chuyển

● Mã đơn hàng, điểm đến, trọng lượng, biển báo “Dễ vỡ” và “Không xếp chồng”

Tùy chọn giao hàng

● FOB Ninh Ba / Thượng Hải

● Thời gian thực hiện: 15–25 ngày đối với cấu hình tiêu chuẩn

Cam kết dịch vụ sau bán hàng

● Thời hạn bảo hành – 12 tháng kể từ ngày giao hàng (có thể gia hạn lên 24 hoặc 36 tháng theo hợp đồng dịch vụ)

● Hỗ trợ kỹ thuật – Tư vấn miễn phí trọn đời; xử lý sự cố từ xa trong vòng 2 giờ trong ngày làm việc

● Dịch vụ tại hiện trường – Có sẵn hướng dẫn cài đặt; Xử lý lỗi tận nơi khi cần thiết (miễn phí trong thời gian bảo hành)

● Cung cấp phụ tùng thay thế – Các phụ tùng thông thường có sẵn; giao hàng chuyển phát nhanh vào ngày hôm sau cho các đơn hàng khẩn cấp
