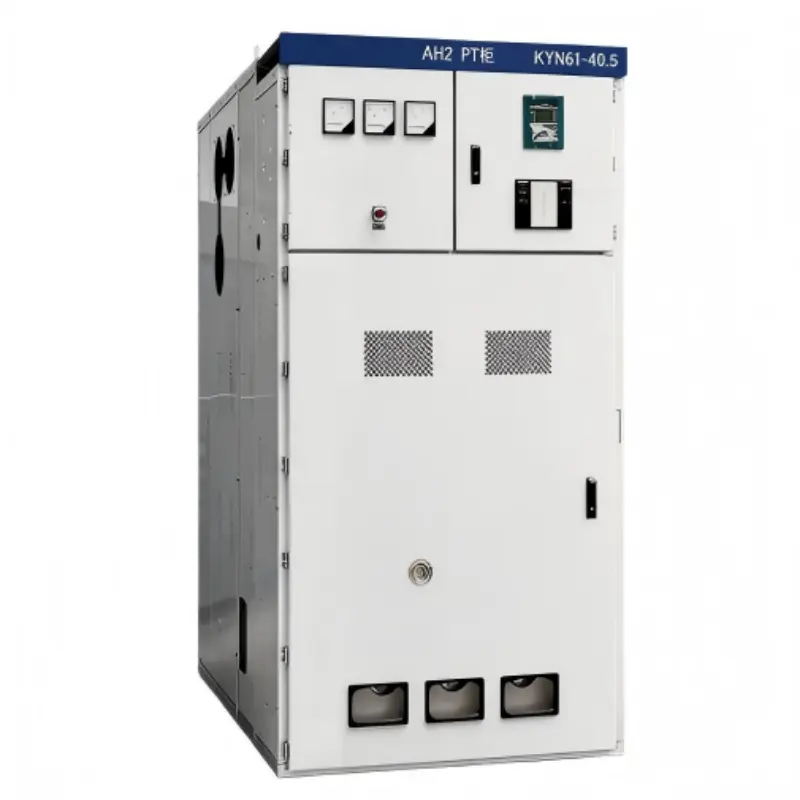

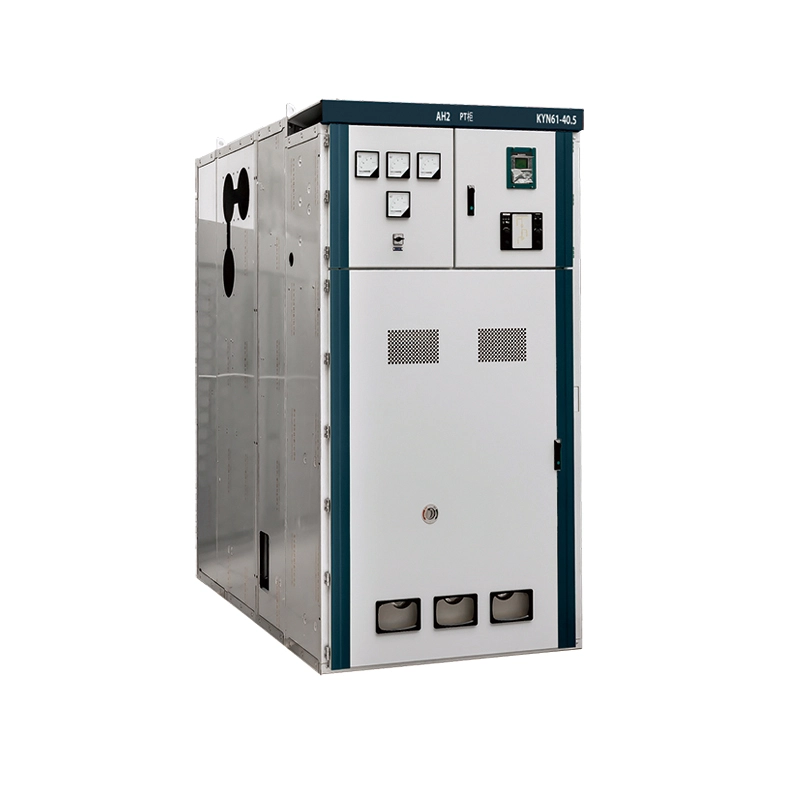

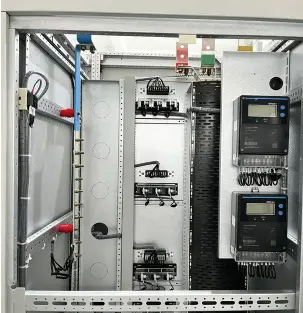

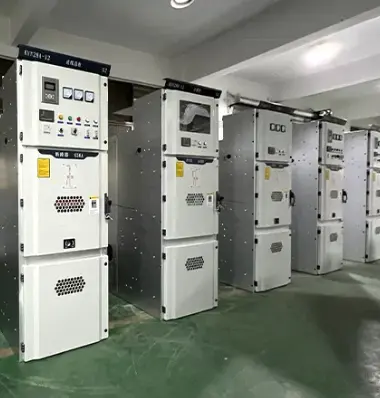

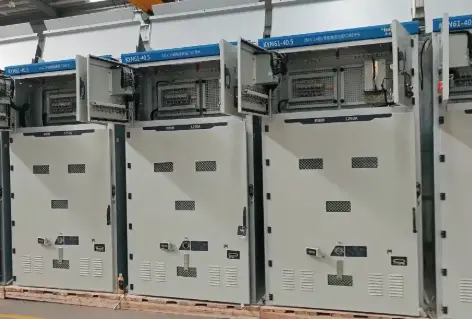

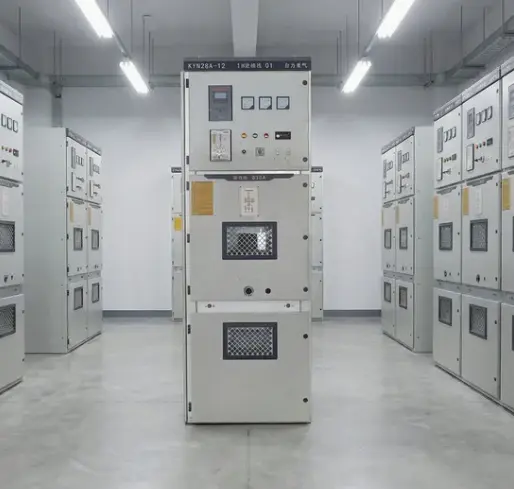

Thiết bị đóng cắt bảng cách điện bằng không khí cao áp KYN

Thiết bị đóng cắt bảng cách điện bằng không khí điện áp cao KYN là gì?

Thiết bị đóng cắt là cụm thiết bị đóng cắt trung thế trong nhà, cách điện bằng không khí, được bọc kim loại, được thiết kế cho hệ thống điện xoay chiều ba pha hoạt động ở tần số 3,6kV đến 40,5kV, 50Hz hoặc 60Hz.

Ký hiệu "KYN" tuân theo cách đặt tên tiêu chuẩn quốc gia của Trung Quốc

K – bọc kim loại

Y – loại xe đẩy tay

N – trong nhà

Không giống như thiết bị đóng cắt cách điện bằng khí (GIS) sử dụng SF6, dòng KYN dựa vào không khí trong khí quyển làm môi trường điện môi chính giữa các bộ phận mang điện và đất.

Nó có thể làm gì?

Thiết bị đóng cắt bảng điều khiển cách điện bằng không khí điện áp cao KYN này đóng vai trò là trung tâm trung tâm để điều khiển, bảo vệ và cách ly các thiết bị điện cao áp. Các chức năng cốt lõi của nó bao gồm:

1. Nhận và phân phối điện – Thanh cái chính nhận nguồn điện đến từ máy biến áp hoặc máy phát điện, sau đó phân phối đến nhiều lộ ra. Mỗi bộ nạp có thể được chuyển đổi độc lập.

2. Bảo vệ khỏi các sự cố về điện – Bộ ngắt mạch chân không tích hợp (đặt trong xe đẩy tay có thể tháo rời) tự động di chuyển trong vòng một phần nghìn giây khi phát hiện các tình trạng quá tải, ngắn mạch hoặc chạm đất. Máy biến dòng cảm nhận được sự cố; rơle bảo vệ khởi động lệnh cắt.

3. Cách ly thiết bị để bảo trì – Xe đẩy tay có thể được đặt ở vị trí "ngắt kết nối", tạo ra một khe hở không khí có thể nhìn thấy giữa cầu dao và các tiếp điểm chính cố định. Cửa chớp tự động đóng trên các tiếp điểm cố định có điện, cho phép kiểm tra cầu dao một cách an toàn mà không cần ngắt điện toàn bộ thanh cái.

4. Cung cấp khả năng đo và giám sát theo thời gian thực – Máy biến dòng (CT) và máy biến điện áp (VT) được gắn trong ngăn cáp cung cấp tín hiệu cho ampe kế, vôn kế, máy phân tích chất lượng điện và thiết bị đầu cuối từ xa (RTU).

5. Cho phép nối đất an toàn–Một dao nối đất vận hành bằng tay, được khóa liên động cơ học với vị trí xe đẩy tay, cho phép mặt cáp được nối đất an toàn trước khi bắt đầu công việc bảo trì.

6. Phối hợp với rơle bảo vệ – Rơle dựa trên bộ vi xử lý hiện đại (tùy chọn) cung cấp khả năng bảo vệ quá dòng định hướng, vi sai, chạm đất hạn chế và bảo vệ sự cố máy cắt. Giao tiếp qua Modbus hoặc IEC 61850 cho phép tích hợp vào hệ thống SCADA.

Về bản chất, Thiết bị đóng cắt bảng điều khiển cách điện bằng không khí điện áp cao KYN là thiết bị phù hợp cho mạng trung thế—mạnh mẽ, trong suốt (được cách nhiệt bằng không khí để bạn có thể nhìn thấy điều gì đang xảy ra) và tiết kiệm khi lắp đặt trong nhà.

Thông số sản phẩm

Ưu điểm sản phẩm

1. Cấu trúc bọc kim loại đích thực với khả năng ngăn cách

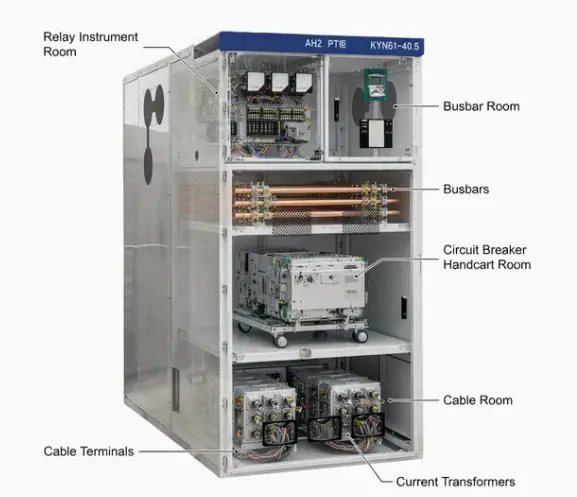

Thiết bị đóng cắt KYN của chúng tôi chia bảng thành bốn ngăn tách biệt hoàn toàn:

● Khoang chứa thanh cái (phía trên phía sau)

● Ngăn đựng cầu dao của xe đẩy tay (ở giữa phía trước)

● Ngăn cáp (phía dưới phía sau)

● Ngăn đựng dụng cụ điện áp thấp (phía trên phía trước)

Mỗi ngăn được ngăn cách bằng rào chắn thép mạ kẽm dày 3mm có nắp đậy bắt vít. Sự phân chia này đạt được:

● Ngăn chặn sự cố–Nếu hồ quang bên trong xảy ra ở một ngăn, nó không thể lan sang các ngăn lân cận. Thiết kế của chúng tôi đã vượt qua thử nghiệm IAC AFLR lên tới 40kA trong 1 giây.

● An toàn nhân sự–Người vận hành có thể mở cửa ngăn máy cắt để xe đẩy tay tiếp cận trong khi thanh cái vẫn hoạt động nhưng được bao bọc hoàn toàn phía sau các thanh chắn thép cố định.

● Bảo trì song song–Công việc chấm dứt cáp có thể được tiến hành trong khi khoang cầu dao đang được bảo trì.

2. Cửa chớp tự động để bảo vệ tiếp xúc trực tiếp

Khi xe đẩy di chuyển từ vị trí kết nối sang vị trí thử nghiệm, cửa chớp bằng thép không gỉ sẽ tự động trượt qua các tiếp điểm chính cố định (phía đường dây và phía tải). Các tính năng chính:

● Chất liệu – Thép không gỉ dày 3 mm (không phải nhôm hoặc nhựa)

● Vận hành – Dẫn động bằng lò xo, không an toàn (cửa chớp đóng ngay cả khi lò xo cơ cấu bị đứt – hỗ trợ trọng lực)

● Khóa liên động – Không thể mở cửa chớp bằng tay trừ khi xe đẩy tay được tháo ra và sử dụng công cụ mở khóa đặc biệt (ngăn chặn truy cập trái phép)

● Cách nhiệt – Cửa chớp được phủ một lớp epoxy cách điện dày 2 mm ở mặt sau để ngăn ngừa điện áp cảm ứng

3. Cách nhiệt bằng không khí – Không có khí SF6

Không giống như thiết bị đóng cắt cách điện bằng khí (GIS), Thiết bị đóng cắt bảng cách điện bằng không khí điện áp cao KYN chỉ sử dụng không khí trong khí quyển làm môi trường cách điện. Điều này mang lại nhiều lợi ích:

● Không phát thải khí nhà kính–SF6 có nguy cơ làm nóng lên toàn cầu gấp 23.500 lần so với CO2. Cơ quan quản lý tại EU và nhiều bang của Mỹ đang hạn chế sử dụng SF6. KYN cách nhiệt bằng không khí là sự lựa chọn phù hợp cho tương lai.

● Không cần thiết bị xử lý khí – GIS cần xe chở xăng đắt tiền, đồng hồ đo áp suất, thiết bị phát hiện rò rỉ và kỹ thuật viên được chứng nhận để nạp lại. KYN không cần những thứ này.

● Khe hở không khí có thể kiểm tra bằng mắt–Người vận hành có thể nhìn thấy các tiếp điểm mở hoặc khe hở giữa xe đẩy tay và các tiếp điểm cố định. Thiết bị SF6 giấu mọi thứ đằng sau vỏ bọc kín.

● Chi phí vòng đời thấp hơn–Không cần nạp gas, không kiểm tra độ ẩm định kỳ, không cần thay thế vòng đệm. Không khí là miễn phí.

5. Khả năng chịu được ngắn mạch cao

Của chúng tôithiết bị đóng cắt KYNđạt được:

● Dòng điện chịu được trong thời gian ngắn định mức – Lên tới 50kA trong 3 giây

● Dòng điện chịu được đỉnh định mức – Lên tới 125kA

● Phân loại hồ quang bên trong – IAC AFLR 40kA/1s (có thể tiếp cận phía trước, bên, phía sau)

Các xếp hạng này vượt quá yêu cầu tiện ích thông thường (thường là 25kA hoặc 31,5kA trong 3 giây). Khả năng chịu đựng cao đến từ:

● Giá đỡ thanh cái 2,5 mm gập đôi

● Thanh cái bằng đồng mạ bạc có mô-men xoắn bu-lông tối thiểu 70Nm

● Ống bọc thanh cái cách điện để ngăn ngừa phóng điện giữa các pha khi rung.

Tính năng sản phẩm

Chi tiết sản xuất

Khung và Bao vây

1. Chất liệu: khung thép cán nguội 2,5mm; Rào chắn ngăn 3.0mm

2. Tạo hình: Cắt laser, đục lỗ CNC, hàn MIG bằng robot

3. Lớp phủ: Quy trình chín bước – Sơn lót E-coat + sơn bột polyester, độ dày 100-120μm. Phun muối >1000 giờ

4. Màu sắc: chuẩn RAL 7035 (xám nhạt)

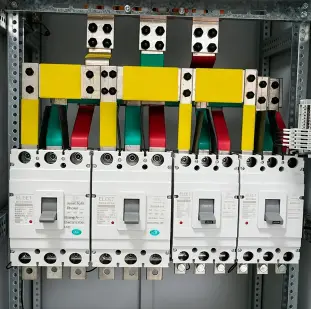

Hệ thống thanh cái

1. Đồng: 99,95% E-Cu, độ dẫn điện ≥58 MS/m

2. Khớp nối: Vòng đệm mạ bạc (10μm) + Belleville, mô-men xoắn đến 70Nm có vạch sơn màu đỏ

3. Cách điện: Ống chống cháy co nhiệt, phóng điện một phần <5pC ở 15kV

4. Hỗ trợ cách điện: Epoxy với chất độn silica, đường rò ≥20mm/kV

Sản xuất xe đẩy tay

1. Khung xe: Sơn tĩnh điện màu đen; bốn con lăn MoS2-nylon (tải trọng 500kg mỗi con)

2. Giá đỡ: Vít me Acme, 10 vòng thử nghiệm để kết nối, mô-men xoắn <15 Nm

3. Lắp cầu dao: Bắt vít trực tiếp cho Lugao VCB hoặc ABB VD4/Siemens 3AH

4. Tiếp điểm phụ: 8NO+8NC, bạc-niken, 10A ở 250V AC

Dịch vụ đóng gói, vận chuyển và hậu mãi

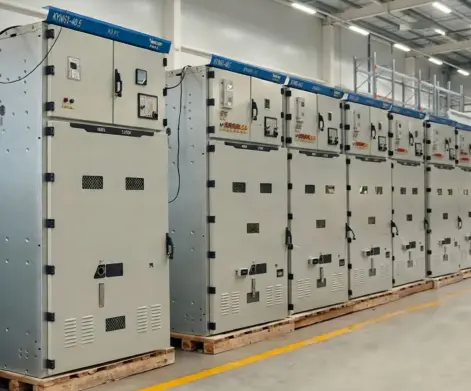

Đóng gói và vận chuyển

Mỗi tủ thiết bị đóng cắt bọc kim loại cách nhiệt bằng không khí KYN đều được bảo vệ bằng màng chống ẩm, tấm bảo vệ bằng bọt hoặc góc và được đóng gói trong vỏ gỗ xuất khẩu hoặc pallet gia cố theo yêu cầu vận chuyển. Xe đẩy tay, dụng cụ và phụ kiện ngắt mạch chân không có thể được cố định hoặc bảo vệ riêng biệt để giảm chuyển động trong quá trình vận chuyển. Việc vận chuyển có thể được sắp xếp bằng đường biển hoặc đường bộ tùy theo điểm đến của dự án.

Dịch vụ hậu mãi

Lugaocung cấp hỗ trợ kỹ thuật cho việc lắp đặt, vận hành và vận hành theo thỏa thuận đặt hàng đã được xác nhận. Bản vẽ điện, sơ đồ nối dây thứ cấp, hướng dẫn vận hành và báo cáo kiểm tra định kỳ có thể được cung cấp trước khi giao hàng. Các điều khoản bảo hành và hỗ trợ phụ tùng thay thế được cung cấp theo hợp đồng và thỏa thuận kỹ thuật đã được xác nhận.
