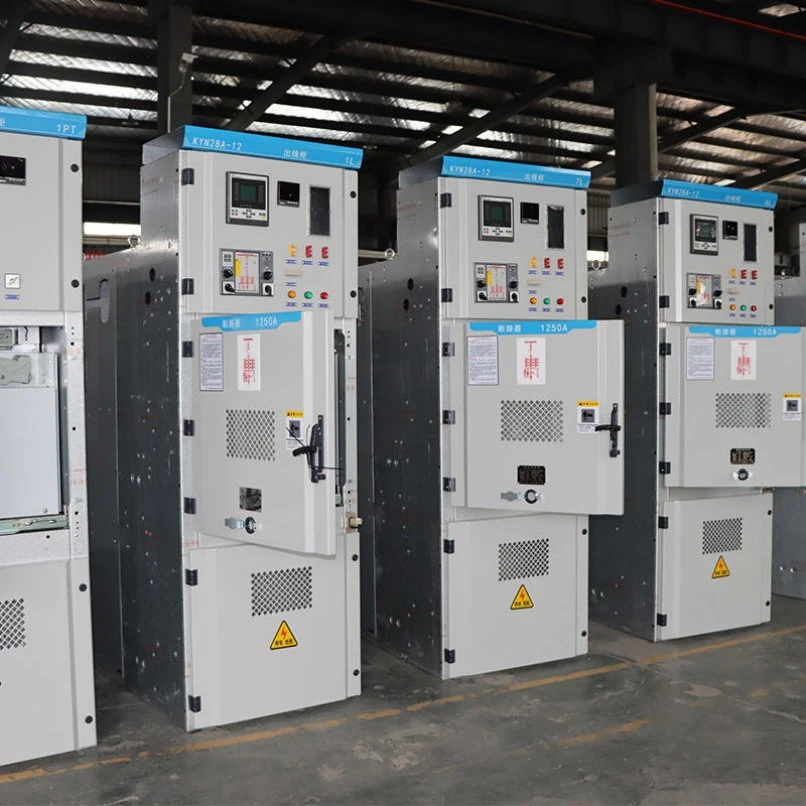

Thiết bị đóng cắt bảng điều khiển bảng điện áp cao cố định loại xe đẩy tay

Thiết bị đóng cắt bảng điện áp cao cố định loại xe đẩy tay được bọc bằng kim loại,thiết bị đóng cắt trung thế cách điện bằng không khílắp ráp được thiết kế cho các hệ thống thanh cái đơn và thanh cái đôi. Nhưng chính xác thì sản phẩm này là gì và nó có thể làm gì cho cơ sở hạ tầng điện của bạn?

Nó là gì:

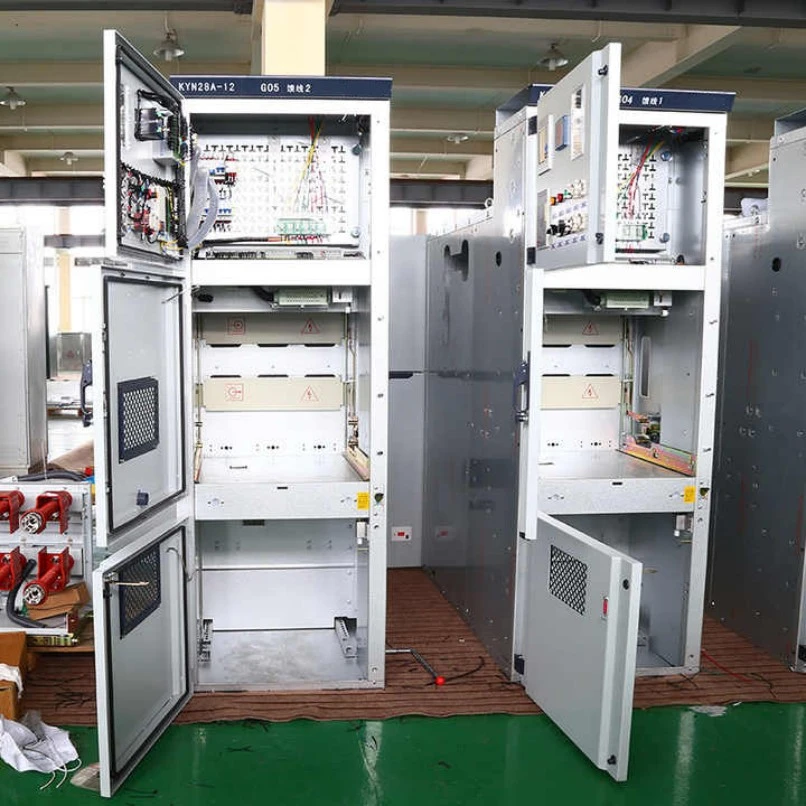

Đây là một thiết kế kết hợp kết hợp vỏ bảng cố định với cơ cấu xe đẩy tay có thể tháo rời cho các thiết bị chuyển mạch chính (chẳng hạn như bộ ngắt mạch chân không, công tắc tơ hoặc VSD). Xe đẩy tay có thể được lăn vào và ra khỏi bảng điều khiển một cách vật lý, trong khi thanh cái, dây cáp và các bộ phận phụ trợ vẫn được cố định trong vỏ. Thiết kế này được tiêu chuẩn hóa theo tiêu chuẩn IEC 62271-200 và GB3906 cho điện áp định mức từ 3kV đến 40,5kV.

Nó có thể làm gì:

● Kiểm soát dòng điện: Nó kết nối hoặc ngắt kết nối các tải điện áp cao như máy biến áp, động cơ và bộ tụ điện một cách an toàn.

● Cung cấp khả năng bảo vệ khi xảy ra lỗi: Rơle bảo vệ tích hợp và cầu dao tự động ngắt khi xảy ra quá tải, đoản mạch hoặc chạm đất.

● Cho phép bảo trì an toàn: Xe đẩy tay có thể được kéo về vị trí cách ly, nối đất, tạo ra khe hở không khí nhìn thấy được–cho phép kỹ thuật viên làm việc trên máy cắt mà không cần ngắt điện toàn bộ thanh cái.

● Đo lường và giám sát: Máy biến dòng, máy biến điện áp và đồng hồ đo kỹ thuật số gắn trên bảng điều khiển cung cấp dữ liệu thời gian thực về trạng thái hệ thống.

● Khóa liên động an toàn: Khóa liên động cơ và điện ngăn ngừa các lỗi của con người như đóng cầu dao trong khi xe đẩy tay đang chạy giữa chừng hoặc tiếp cận các ngăn có điện.

Tóm lại, Thiết bị đóng cắt bảng điện áp cao cố định loại xe đẩy tay này đóng vai trò như người gác cổng cho mạng điện áp cao của bạn – an toàn, linh hoạt và bền bỉ trong hơn 20 năm hoạt động.

Thông số sản phẩm (Thông số kỹ thuật)

Dưới đây là bảng thông số kỹ thuật chi tiết cho Thiết bị đóng cắt bảng điện áp cao cố định loại xe đẩy tay của chúng tôi. Tất cả các giá trị đều đề cập đến các mô hình 12kV điển hình; điện áp khác có sẵn theo yêu cầu.

Tính năng và ứng dụng của sản phẩm (Định dạng hỏi đáp)

Câu hỏi 1: Điều gì làm cho thiết kế xe đẩy tay tốt hơn thiết bị đóng cắt cố định hoàn toàn?

Trả lời: Thiết kế xe đẩy tay cho phép tháo rời thiết bị chuyển mạch sơ cấp (bộ ngắt mạch chân không) khỏi bảng điều khiển để bảo trì hoặc thay thế trong khi các thanh cái của bảng vẫn được cấp điện. Điều này làm giảm thời gian ngừng hoạt động từ vài giờ xuống còn vài phút. Ngược lại, thiết bị đóng cắt cố định thường yêu cầu ngắt điện toàn bộ khu vực để tiếp cận máy cắt. Thiết bị đóng cắt bảng điều khiển bảng điện áp cao cố định loại xe đẩy tay của chúng tôi mang đến cho bạn những điều tốt nhất của cả hai thế giới: thanh cái cố định để đảm bảo độ chắc chắn, cùng với cầu dao xe đẩy tay để có khả năng bảo trì.

Câu 2: Làm thế nào để đảm bảo an toàn cho người vận hành trong quá trình xếp hàng?

Đáp: Thiết bị đóng cắt của chúng tôi bao gồm năm khóa liên động bắt buộc:

1. Không thể đóng cầu dao trừ khi xe đẩy tay ở vị trí “vận hành” (được kết nối).

2. Xe đẩy tay không thể di chuyển từ “đã ngắt kết nối” sang “đã kết nối” trừ khi cầu dao mở.

3. Công tắc nối đất chỉ có thể được đóng khi xe đẩy tay ở vị trí “kiểm tra/ngắt kết nối”.

4. Cửa ngăn cáp chỉ có thể mở được khi dao nối đất đóng.

5. Xe đẩy tay không thể được đưa vào hoặc rút ra khi cầu dao đang đóng. Các khóa liên động này đều là cơ khí và điện - được thiết kế an toàn khi xảy ra sự cố.

Câu hỏi 3: Thiết bị đóng cắt bảng điện áp cao cố định loại xe đẩy tay có thể được sử dụng ngoài trời không?

A: Vỏ tiêu chuẩn là IP4X, thích hợp cho các trạm biến áp trong nhà. Đối với các ứng dụng ngoài trời, chúng tôi cung cấp thêm vỏ chịu được thời tiết hoặc ki-ốt được xếp hạng IP54. Nhiều khách hàng lắp đặt thiết bị đóng cắt của chúng tôi bên trong các trạm biến áp container hoặc các tòa nhà tiền chế nhỏ gần trang trại gió hoặc nhà máy năng lượng mặt trời.

Q4: Các ứng dụng phổ biến nhất của thiết bị đóng cắt này là gì?

Trả lời: Thiết bị đóng cắt bảng điều khiển bảng điện áp cao cố định loại xe đẩy tay này được sử dụng rộng rãi trong:

● Trạm biến áp điện (phân phối sơ cấp và thứ cấp).

● Các nhà máy công nghiệp (nhà máy thép, nhà máy xi măng, hóa dầu)–để điều khiển động cơ và bảo vệ máy biến áp.

● Tòa nhà thương mại (bệnh viện, trung tâm dữ liệu, sân bay)–nơi yêu cầu độ tin cậy cao.

● Năng lượng tái tạo (trang trại năng lượng mặt trời, trang trại gió)–dưới dạng bảng kết nối lưới điện.

● Hoạt động khai thác–đủ mạnh cho môi trường bụi bặm, ẩm ướt.

● Cung cấp điện cho lực kéo đường sắt–ở hệ thống 27,5kV hoặc 2×25kV.

Chi tiết sản xuất

1. Vật liệu vỏ & lớp phủ

● Chất liệu: Tôn mạ kẽm cao cấp dày 2mm (nhập khẩu từ Baosteel), được gấp bằng máy uốn CNC. Các cạnh gấp đôi tăng độ cứng.

● Lớp phủ: Sơn tĩnh điện Epoxy-polyester (độ dày tối thiểu 80μm) sau khi phun cát đạt tiêu chuẩn SA 2.5. Màu RAL 7035 (xám nhạt). Thử nghiệm phun muối >500 giờ – không bị ăn mòn.

2. Cơ chế xe đẩy tay

● Chất liệu: Con lăn nylon cường độ cao + thanh ray bằng thép không gỉ.

● Vận hành: Cơ cấu vít me vào/ra có thiết kế chống giật. Mỗi xe đẩy tay đều được kiểm tra trong 2000 chu kỳ giá đỡ hoàn chỉnh.

● Đèn báo vị trí: Đỏ (đã kết nối), xanh lục (kiểm tra), vàng (đã ngắt kết nối), có thể nhìn thấy từ khoảng cách 5 mét.

3. Cửa chớp (Rào chắn an toàn tự động)

● Khi xe đẩy được rút ra, cửa chớp kim loại có lò xo sẽ ​​tự động che các tiếp điểm cố định chính. Điều này ngăn chặn sự tiếp xúc ngẫu nhiên của ngón tay với các bộ phận mang điện. Cửa chớp của chúng tôi được làm bằng hợp kim nhôm 3 mm được xử lý chống ăn mòn.

4. Hệ thống thanh cái

● Chất liệu: Đồng E-Cu có độ dẫn điện cao (độ tinh khiết 99,9%). Mạ bạc ở tất cả các khớp.

● Mặt cắt: Được tính toán để giữ mức tăng nhiệt độ dưới 65K ở dòng điện định mức. Đối với 3150A, chúng tôi sử dụng thanh cái đôi cho mỗi pha.

● Cách nhiệt: Ống bọc cách nhiệt có thể co nhiệt (màu cam) để nhận dạng pha và kiểm soát phóng điện một phần.

5. Công tắc nối đất

● Loại: Đóng nhanh, cắt tải, có lưỡi tiếp đất nhìn thấy được.

● Vận hành: Cơ cấu lò xo hỗ trợ bằng tay. Có thể đóng dòng điện ngắn mạch hoàn toàn (50kA một lần).

● Khóa liên động: Khóa liên động cơ học độc quyền với vị trí xe đẩy – không thể đóng dao nối đất trừ khi xe đẩy tay ở vị trí thử nghiệm/ngắt kết nối.

6. Ngăn hạ thế

● Nằm ở mặt trước phía trên (cao 300mm), cách ly hoàn toàn với các bộ phận có điện áp cao. Rơle bảo vệ vỏ (dựa trên bộ vi xử lý), công tắc điều khiển, đèn chỉ báo và cầu chì phụ.

● Đi dây: Tất cả các cáp thứ cấp đều được đánh số, bó trong ống PVC chống cháy và kết thúc trên các khối đầu cuối có tiếp điểm dự phòng (dự trữ 20% dự phòng).

7. Kiểm soát xả một phần

● Tất cả các dây dẫn điện cao thế đều được bo tròn để loại bỏ các cạnh sắc.

● Mỗi tấm pin đều trải qua thử nghiệm phóng điện cục bộ (≤10pC ở mức 1,1×Ur/√3).

8. Độ chính xác lắp ráp nhà máy

● Mỗi Thiết bị đóng cắt bảng điều khiển bảng điện áp cao cố định loại xe đẩy tay được lắp ráp trên một khuôn gá được căn chỉnh bằng laze. Độ lệch tiếp xúc từ xe đẩy đến cố định là <0,5 mm.

● Kết quả: Giá đỡ trơn tru mà không cần mài hay dùng lực – xe đẩy tay không bị kẹt ngay cả sau nhiều năm sử dụng.

Tại sao chọn Lugao cho thiết bị đóng cắt trung thế loại xe kéo tay?

· Kỹ thuật dựa trên dự án: Bố trí tủ, định mức thanh cái, sơ đồ rơle bảo vệ, cấu hình CT/VT và đầu vào cáp có thể được thiết kế theo sơ đồ một đường.

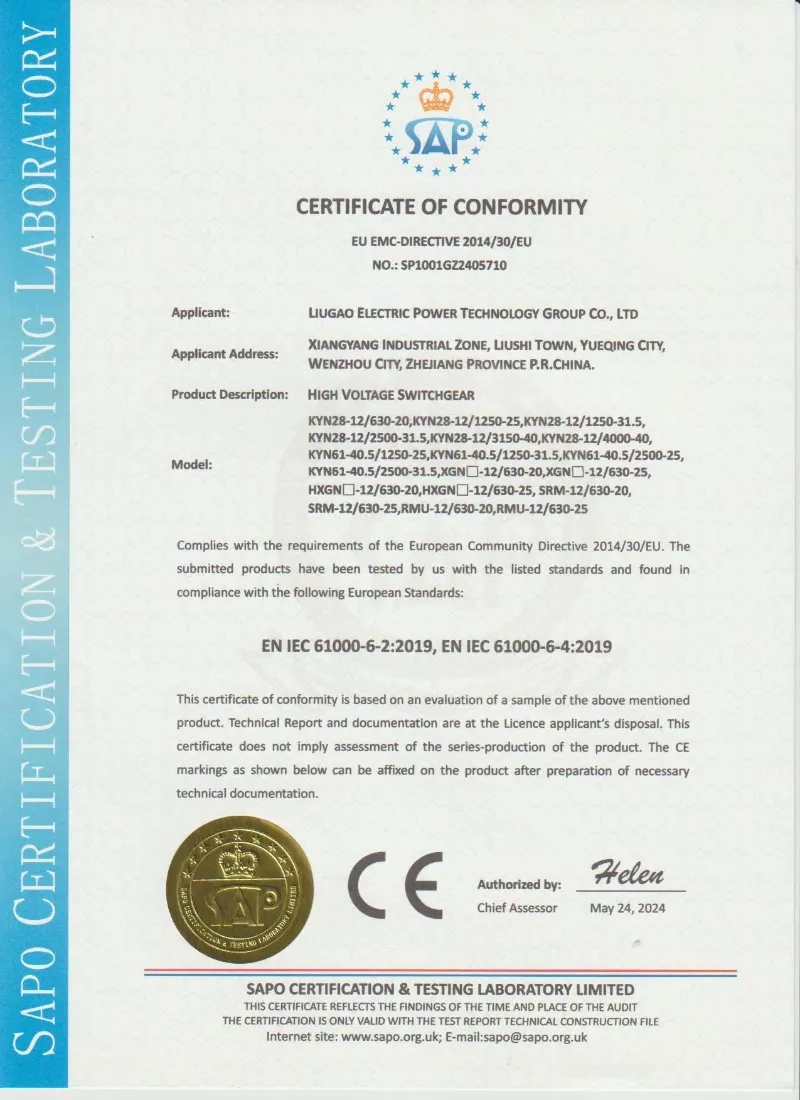

· Sản xuất dựa trên tiêu chuẩn: Thiết bị đóng cắt có thể được sản xuất theo tiêu chuẩn IEC 62271-200, GB/T 3906, DL/T 404 và các thông số kỹ thuật của dự án.

· Lựa chọn thành phần linh hoạt: Lugao VCB, ABB, Siemens, Schneider hoặc các nhãn hiệu linh kiện được chỉ định khác có thể được cấu hình theo yêu cầu của dự án.

· Kiểm tra định kỳ trước khi vận chuyển: Các thử nghiệm vận hành cơ khí, chức năng khóa liên động, nối dây, cách điện và khả năng chịu tần số nguồn có thể được thực hiện trước khi giao hàng theo thỏa thuận kỹ thuật.

· Hỗ trợ tài liệu kỹ thuật: Bản vẽ bố trí chung, sơ đồ một đường, sơ đồ nối dây thứ cấp, hướng dẫn vận hành và báo cáo kiểm tra định kỳ có thể được cung cấp để tham khảo cho dự án.
