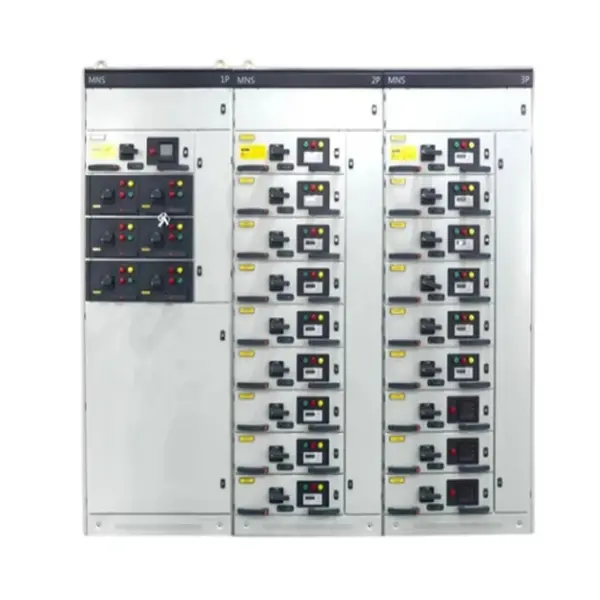

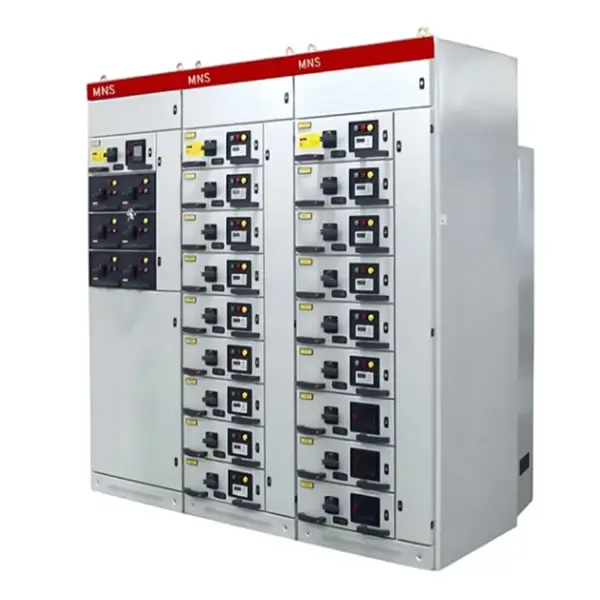

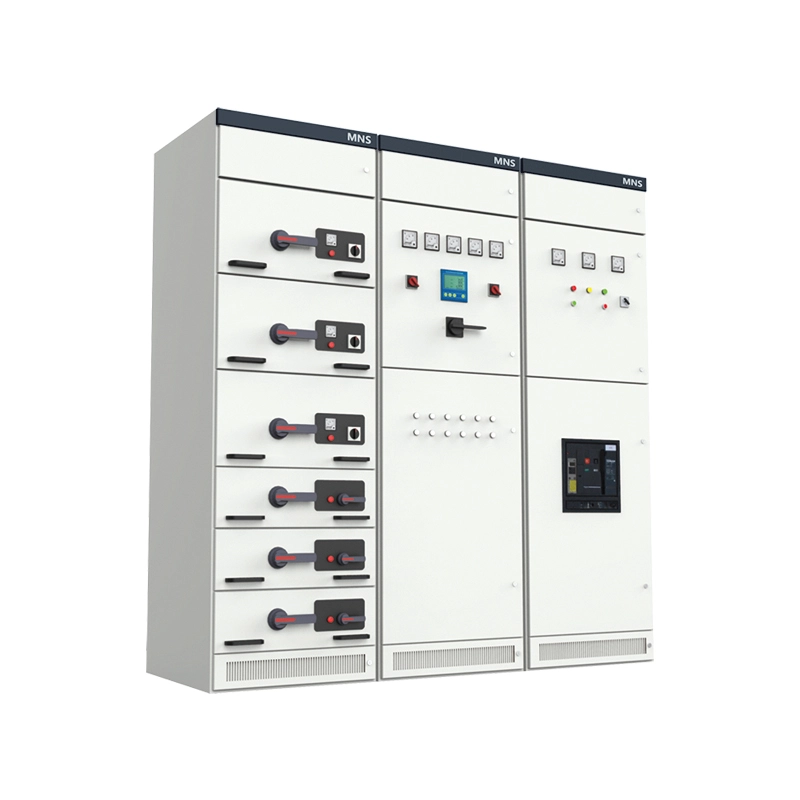

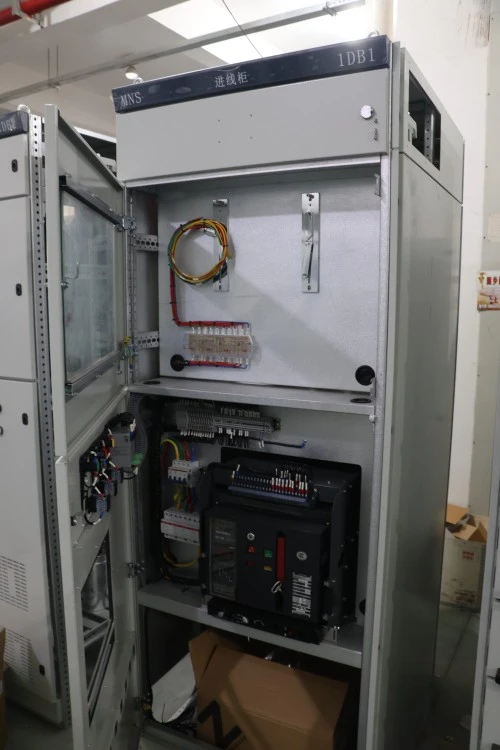

Tủ công tắc kiểu kéo ra dạng mô-đun MNS

Tủ chuyển mạch kiểu kéo ra theo mô-đun MNS là mộtthiết bị đóng cắt kèm theo điện áp thấp (lên đến 690V)lắp ráp được thiết kế theo khung MNS (Hệ thống mạng mô-đun). Mỗi bộ phận chức năng – chẳng hạn như bộ khởi động động cơ, cầu dao cấp nguồn hoặc mô-đun nguồn điện – được đặt trong một hộp rút ra riêng lẻ có thể lắp vào, rút ​​ra hoặc thay đổi mà không cần tắt toàn bộ hệ thống. Tủ phục vụ ba chức năng chính: phân phối điện (cấp nhiều mạch phụ), điều khiển động cơ (khởi động, dừng, bảo vệ động cơ) và bảo vệ hệ thống (ngắn mạch, quá tải và cách ly lỗi chạm đất). Nói tóm lại, nó là một trung tâm quản lý năng lượng plug-and-play cho các cơ sở công nghiệp và thương mại.

Ưu điểm sản phẩm

Tính năng sản phẩm

Không giống như các tủ có thể kéo thông thường, Tủ chuyển đổi loại ngăn kéo theo mô-đun MNS bao gồm các tính năng đặc biệt sau:

Thông số sản phẩm

Ứng dụng sản phẩm (Kịch bản)

Tủ chuyển mạch dạng kéo dạng mô-đun MNS được triển khai rộng rãi tại:

● Nhà máy công nghiệp: Dây chuyền lắp ráp ô tô, sản xuất thực phẩm và đồ uống, gia công hàng loạt hóa chất

● Tổ hợp thương mại: Trung tâm mua sắm, tòa nhà văn phòng cao tầng, bệnh viện

● Cơ sở hạ tầng: Nhà máy xử lý nước, trạm bơm, hệ thống xử lý hành lý sân bay

● Trung tâm dữ liệu: Bảng phân phối chính điện áp thấp (LVMDB) và bảng nguồn từ xa (RPP)

● Năng lượng tái tạo: Bộ biến tần trang trại năng lượng mặt trời, nguồn điện phụ trợ tuabin gió

● Hàng hải & ngoài khơi: Phân phối điện trên tàu

Chi tiết sản xuất

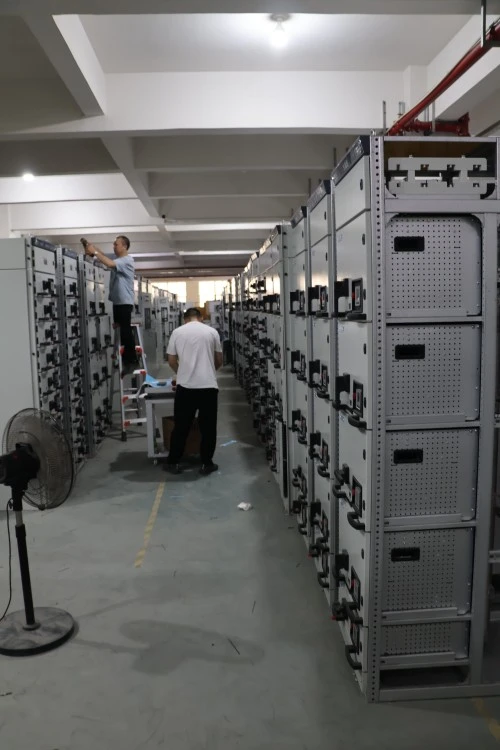

● Công ty TNHH Điện lực Lugaosản xuất từng Tủ công tắc kiểu kéo ra theo mô-đun MNS với độ chính xác:

● Vật liệu vỏ: Thép cán nguội dày 2,0mm, khung hàn hoàn toàn đạt tiêu chuẩn IP40 (tùy chọn IP54). Độ dày lớp sơn tĩnh điện ≥80μm, RAL 7035 màu xám nhạt.

● Hệ thống thanh cái: Thanh đồng hình chữ nhật (độ dẫn 98% IACS) với các mối nối được mạ thiếc. Tất cả các thanh cái đều được cách nhiệt hoàn toàn bằng ống co nhiệt (đỏ, vàng, xanh, xám cho màu trung tính).

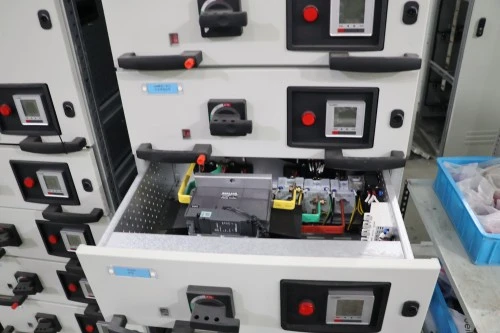

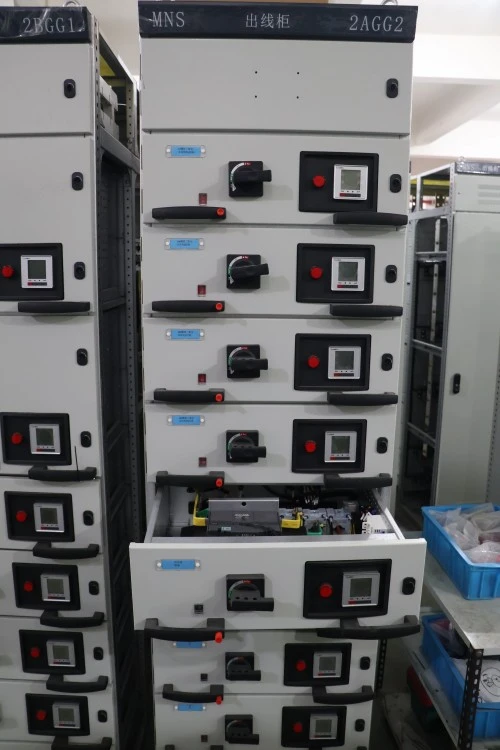

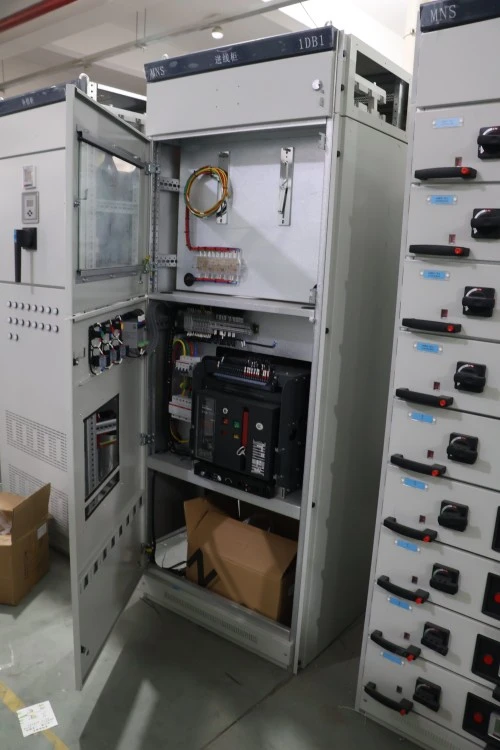

● Giá đỡ ngăn kéo: Được làm từ thép mạ kẽm dày 2,5mm với con lăn nylon tự bôi trơn. Lực chèn/rút ngăn kéo ≤150N sau 500 chu kỳ.

● Tiếp điểm cố định: Thiết kế dạng lò xo, có đầu bằng hợp kim bạc. Được xếp hạng cho 2.000 lần chèn mà không làm giảm hiệu suất.

● Tiếp điểm phụ: Đầu nối phích cắm và ổ cắm 24 chân mạ bạc. Được thiết kế cho 10.000 chu kỳ giao phối.

● Nhận dạng ngăn kéo: Giá đỡ nhãn có thể khắc bằng laser trên mỗi mặt trước ngăn kéo. Mã QR tùy chọn để theo dõi tài sản kỹ thuật số.

● Thử nghiệm tại nhà máy: Mọi bộ phận chức năng đều phải trải qua quá trình kiểm tra hệ thống dây điện hoàn chỉnh, kiểm tra độ bền điện môi (2,5kV trong 1 phút) và kiểm tra độ tăng nhiệt độ (ở dòng điện định mức 1,1 lần). Báo cáo thử nghiệm được bao gồm trong lô hàng.

Chứng nhận và đảm bảo chất lượng

Lugao tuân theo các quy trình quản lý chất lượng dựa trên ISO để sản xuất thiết bị đóng cắt. Đối với các đơn đặt hàng dự án, chúng tôi có thể cung cấp tài liệu kiểm tra, báo cáo kiểm tra định kỳ và ảnh sản phẩm trước khi giao hàng theo thỏa thuận kỹ thuật đã được xác nhận.

• Hệ thống quản lý chất lượng ISO 9001
• Hệ thống quản lý môi trường ISO 14001

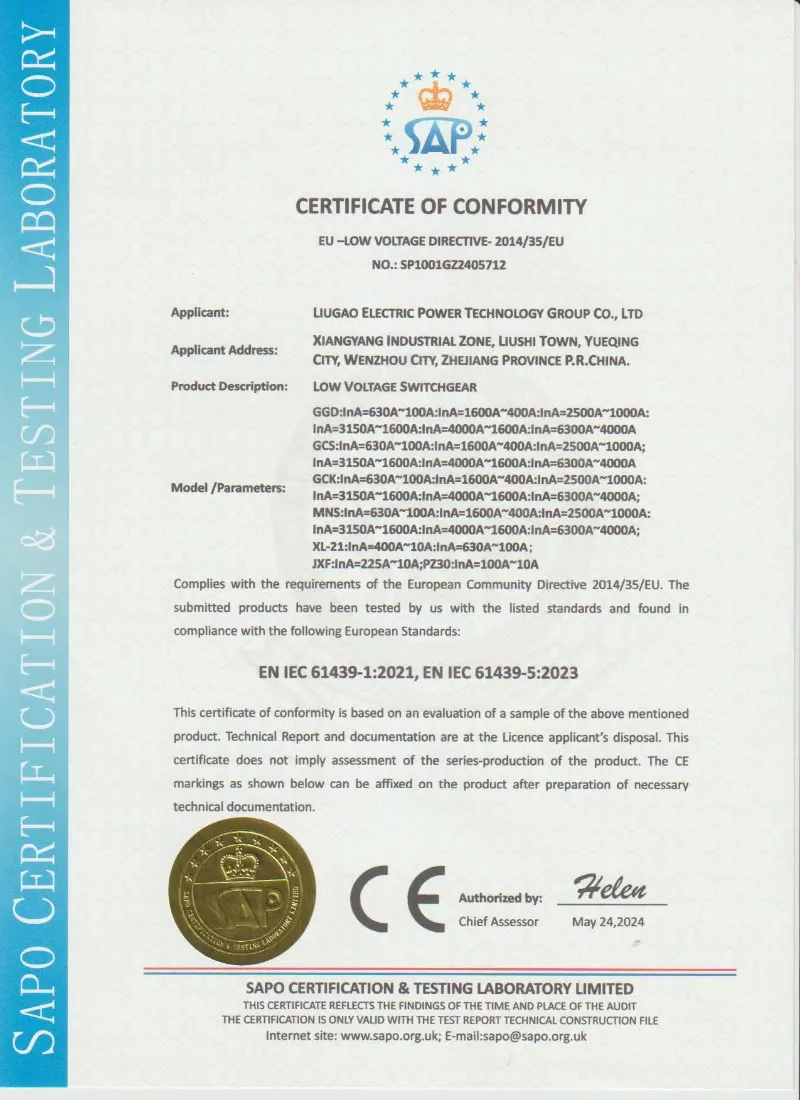

• Thiết kế và thử nghiệm dựa trên IEC 61439-1/2
• Báo cáo kiểm tra định kỳ trước khi giao hàng
• Hình ảnh kiểm tra nhà máy có sẵn theo yêu cầu

Đóng gói, vận chuyển và hậu mãi

Đóng gói & Vận chuyển

● Đóng gói ngăn kéo riêng: Bọc bong bóng chống tĩnh điện bên trong hộp sóng, có dán nhãn sơ đồ mạch điện và định mức.

● Bao bì tủ chính: Màng căng + giấy VCI + thùng gỗ dán xuất khẩu (độ dày 15mm). Tất cả các đế thùng đều được trang bị túi nâng.

● Thời hạn vận chuyển: FOB Ninh Ba, các cảng chính CIF hoặc EXW.

● Thời gian thực hiện: 20 ngày làm việc đối với cấu hình tiêu chuẩn.

Dịch vụ hậu mãi

● Thời gian bảo hành: 12 tháng kể từ ngày đưa vào vận hành (tối đa 18 tháng kể từ ngày xuất xưởng).

● Hỗ trợ kỹ thuật từ xa miễn phí qua cuộc gọi video hoặc email (phản hồi trong vòng 4 giờ làm việc).

Câu hỏi thường gặp:

Câu hỏi 1: Sự khác biệt giữa ngăn kéo 8E/2, 8E và 16E là gì?

Trả lời: Chúng đề cập đến các mô-đun chiều cao ngăn kéo: 8E/2 = 100mm (một nửa mô-đun), 8E = 200mm (mô-đun đầy đủ), 16E = 400mm (mô-đun đôi). Ngăn kéo càng lớn thì dòng điện định mức cho phép càng cao và có nhiều thiết bị đầu cuối thứ cấp hơn.

Câu hỏi 2: Tôi có thể thay thế ngăn kéo mà không ngắt kết nối nguồn điện vào không?

Đ: Vâng. Đây là tính năng cốt lõi của Tủ chuyển mạch kiểu kéo ra theo mô-đun MNS. Di chuyển ngăn kéo đến vị trí cách ly (tay cầm màu trắng), mở khóa và kéo nó ra. Xe buýt chính vẫn được cấp điện. Tuy nhiên, luôn ngắt kết nối phía tải trước.

Câu 3: Tủ có hệ thống giám sát nhiệt độ không?

Trả lời: Các thiết bị tiêu chuẩn không bao gồm giám sát, nhưng chúng tôi cung cấp các ngăn kéo thông minh tùy chọn có cảm biến PT100 được nhúng và một thiết bị hiển thị trung tâm hiển thị nhiệt độ thanh cái và ngăn kéo.

Q4: Sau này tủ có thể được mở rộng mà không cần thay thế các phần hiện có không?

Đ: Vâng. Mỗi phần dọc được thiết kế về cơ và điện để kết nối bên. Bạn có thể bắt vít một tủ bổ sung vào một trong hai đầu và kết nối các thanh cái bằng bộ mở rộng được cung cấp.
