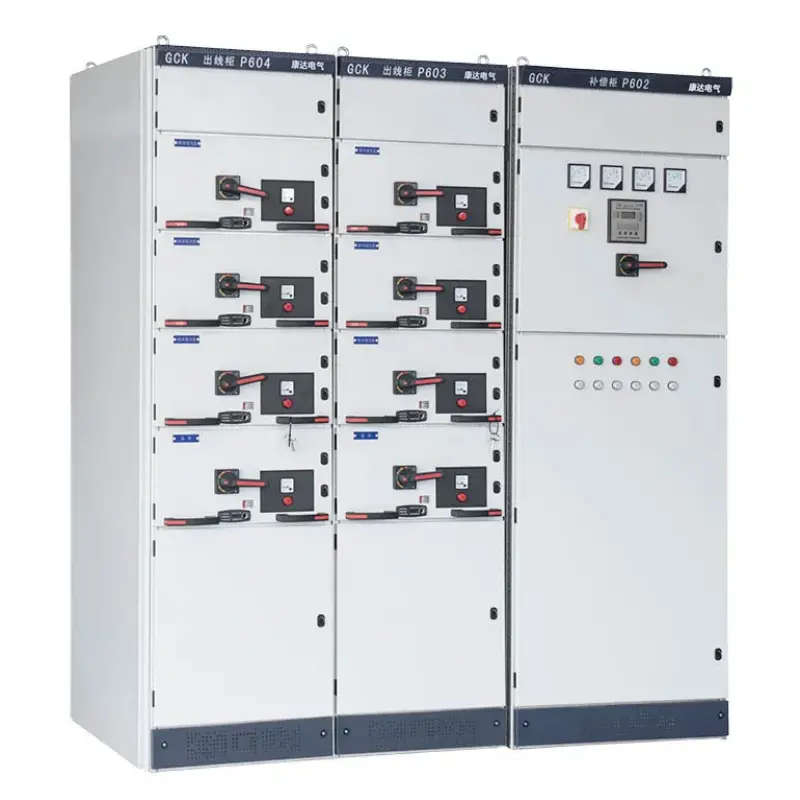

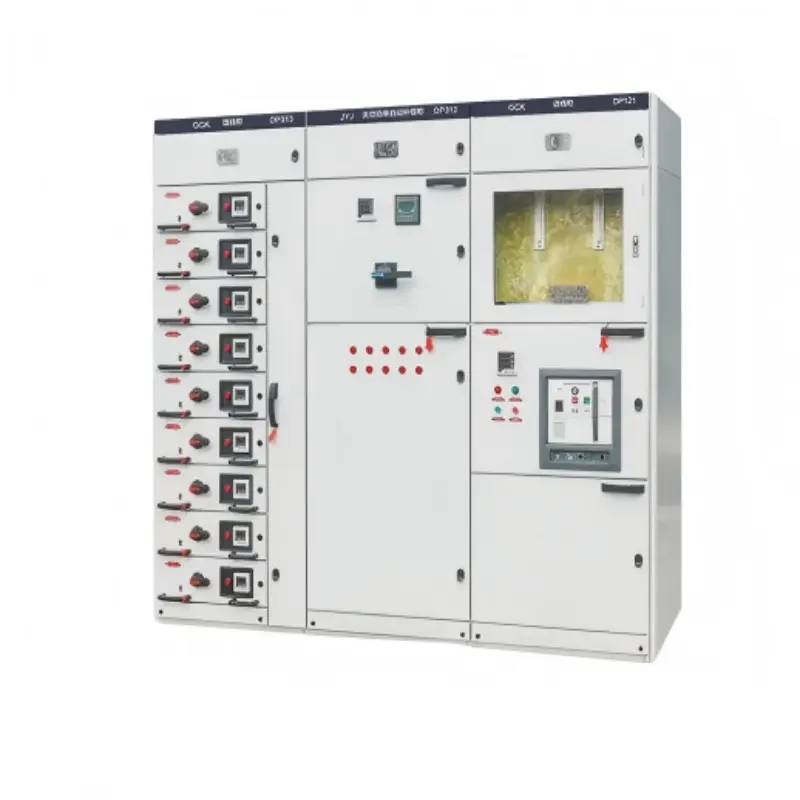

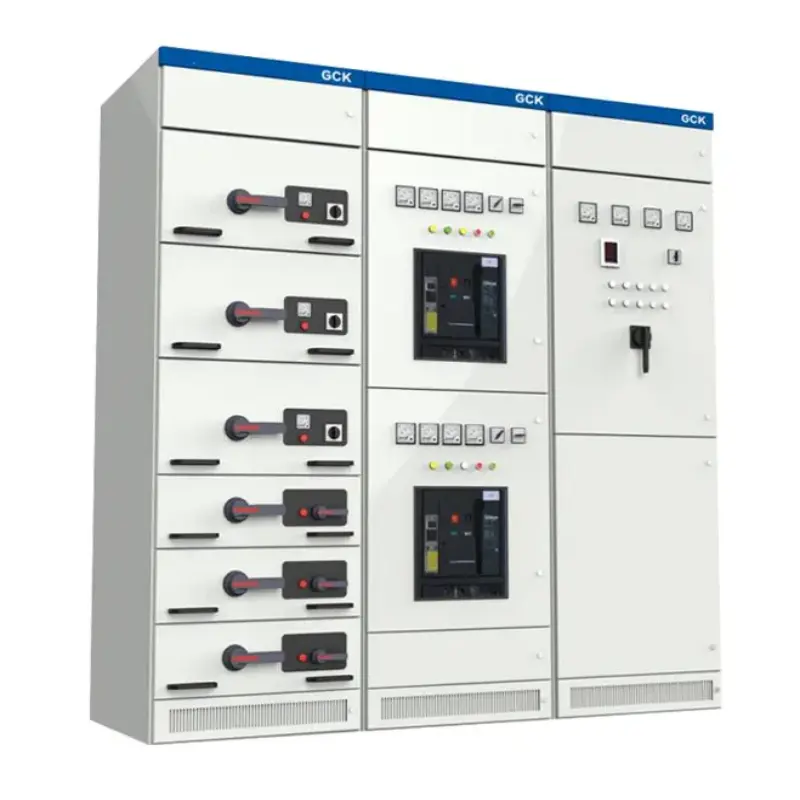

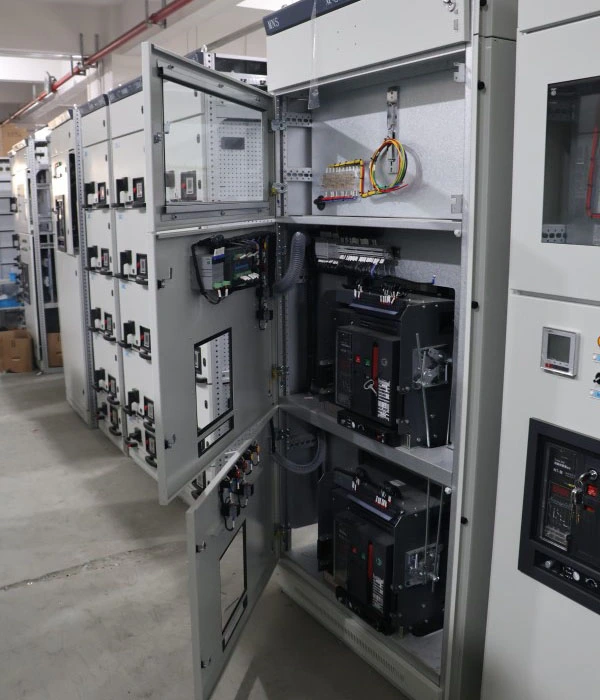

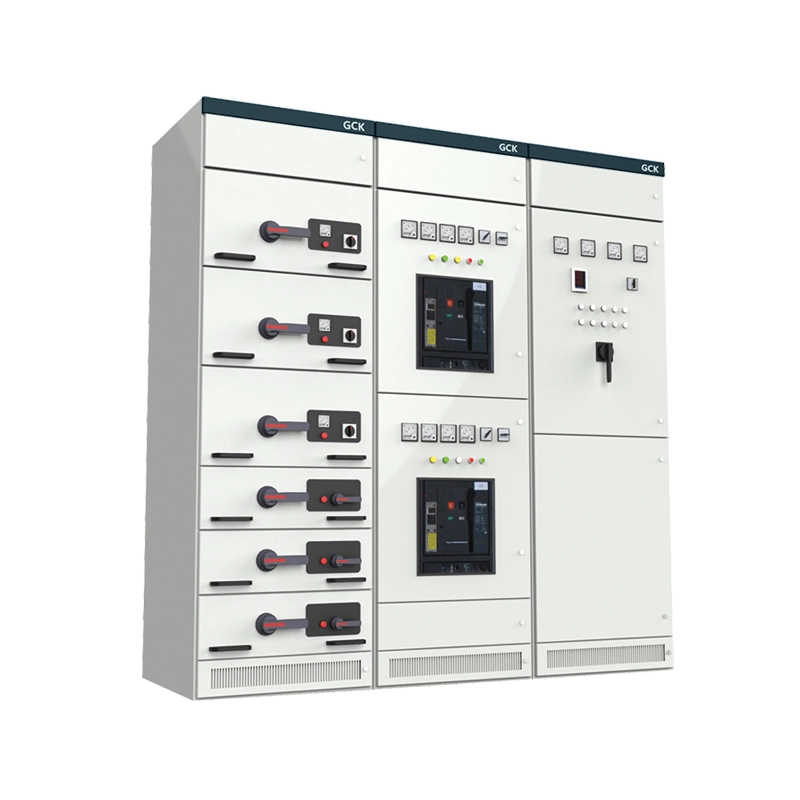

Tủ chuyển mạch tiết kiệm lắp ráp GCK C-profile

Tủ công tắc tiết kiệm lắp ráp cấu hình C GCK là mộtthiết bị đóng cắt kèm theo điện áp thấp (lên đến 690V)sử dụng khung thép hình chữ C được bắt vít. C-profile là các kênh thép mạ kẽm cán nguội, đục lỗ sẵn với lưới lỗ mô-đun 25 mm, cho phép lắp ráp mà không cần hàn hoặc dụng cụ đặc biệt.

Sản phẩm này có tác dụng gì?

● Phân phối điện – Cung cấp điện một cách an toàn từ nguồn chính đến bộ cấp nguồn, động cơ, bảng đèn và các tải khác.

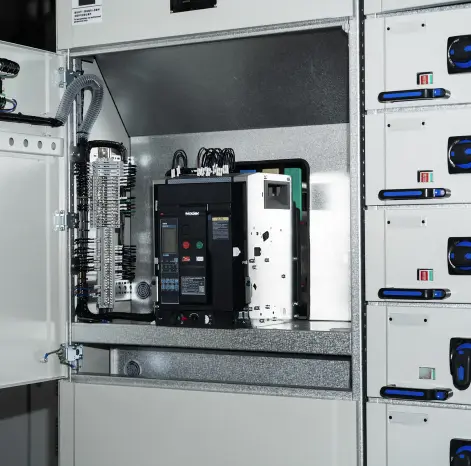

● Chức năng ngăn kéo – Chứa các ngăn kéo có thể kéo ra (bộ ngắt mạch, công tắc tơ, bộ khởi động mềm) có thể được hoán đổi trong khi thanh cái chính vẫn hoạt động, giảm thiểu thời gian ngừng hoạt động.

● Cấu hình lại tại chỗ – Dễ dàng thêm hoặc di chuyển các phần bằng cách tháo các tấm cuối, bắt vít trên các ngăn mới và mở rộng thanh cái bằng các bộ dụng cụ đơn giản.

● Bảo vệ & cách ly – Cung cấp khóa liên động cơ học, cửa chớp và hình thức ngăn cách có thể định cấu hình (Mẫu 2b, 3b hoặc 4b).

Tùy chọn tùy chỉnh

Về bản chất, chiếc tủ này có ngăn kéo hiện đạithiết bị chuyển mạchchức năng — bảo trì an toàn, mật độ cao và tính mô-đun — ở mức giá khởi điểm. Nó lý tưởng cho các nhà máy công nghiệp vừa và nhỏ, các tòa nhà thương mại, dự án cơ sở hạ tầng và các dự án cải tạo phù hợp với ngân sách mà chất lượng không thể bị ảnh hưởng.

Thông số sản phẩm (Thông số kỹ thuật)

Dưới đây là các thông số kỹ thuật chính của Tủ chuyển mạch tiết kiệm lắp ráp cấu hình C GCK. Các giá trị dựa trên cấu hình tiêu chuẩn và có thể được tùy chỉnh cho các yêu cầu cụ thể của dự án.

Tính năng và ứng dụng của sản phẩm (Định dạng hỏi đáp)

Tủ chuyển mạch tiết kiệm lắp ráp cấu hình C GCK nổi bật nhờ sự kết hợp độc đáo giữa tính kinh tế, tính linh hoạt và hiệu suất đã được chứng minh. Dưới đây chúng tôi trả lời những câu hỏi phổ biến nhất mà khách hàng hỏi về các tính năng và ứng dụng phù hợp của nó.

Câu hỏi 1: Điều gì khiến thiết kế C-profile tiết kiệm hơn thiết bị đóng cắt hàn?

Đáp: Ba lý do: (1) Khung gắn bu-lông giúp loại bỏ các thiết bị hàn đắt tiền. (2) Lưới 25 mm được đục lỗ trước sẽ loại bỏ thao tác khoan tùy chỉnh. (3) Các cấu hình bị hư hỏng có thể được thay thế riêng lẻ chứ không phải toàn bộ khung. Khi bạn mua Tủ công tắc tiết kiệm lắp ráp cấu hình C GCK, bạn trả tiền theo giá trị chứ không phải kỹ thuật quá cao.

Câu 2: Cấu trúc bắt vít có đủ chắc chắn cho môi trường công nghiệp không?

Đ: Vâng. Được mô men xoắn thích hợp (M8:18Nm, M10:35Nm), nó đáp ứng tiêu chuẩn IEC 61439-2 và chịu được lực ngắn mạch 50kA mà không bị biến dạng vĩnh viễn. Đối với độ rung cực cao (ví dụ: máy ép dập hoặc tàu), chúng tôi khuyên bạn nên hàndòng MNS. Đối với 95% cơ sở công nghiệp/thương mại, hồ sơ GCK C là quá đủ.

Câu 3: Lớp mạ kẽm so sánh với lớp sơn tĩnh điện như thế nào?

Trả lời: Mạ kẽm nhúng nóng sau khi đục lỗ bao phủ tất cả các bề mặt - bao gồm các cạnh và lỗ cắt - với lớp kẽm đồng đều ≥65μm. Nó sẽ không sứt mẻ hoặc ăn mòn khi hơi ẩm thấm vào phía sau, hoạt động tốt hơn lớp sơn tĩnh điện trong môi trường ẩm ướt (ví dụ: xử lý nước, nhà máy dệt). Nếu cần màu sắc, có thể sơn tĩnh điện lên trên lớp mạ kẽm.

Câu hỏi 4: Các tình huống ứng dụng phổ biến nhất là gì?

Trả lời: Dựa trên hàng nghìn hệ thống lắp đặt trên toàn cầu, Tủ chuyển mạch tiết kiệm lắp ráp cấu hình C GCK được triển khai thường xuyên nhất ở:

Nhà máy công nghiệp vừa và nhỏ: chế biến thực phẩm, đúc nhựa, chế tạo kim loại và nhà máy dệt

Tòa nhà thương mại: trung tâm mua sắm, khách sạn và tòa nhà văn phòng

Xử lý nước và nước thải: trạm bơm, hệ thống tưới tiêu và khử muối

Dự án cải tạo: thay thế các tủ điện cố định cũ bằng tủ điện kéo ra hiện đại

Lắp đặt điện tạm thời: công trường, trại khai thác và hệ thống điện sự kiện

Chi tiết sản xuất & Lợi thế cạnh tranh

Chi tiết sản xuất – Cách chúng tôi xây dựng tủ công tắc tiết kiệm lắp ráp biên dạng C GCK

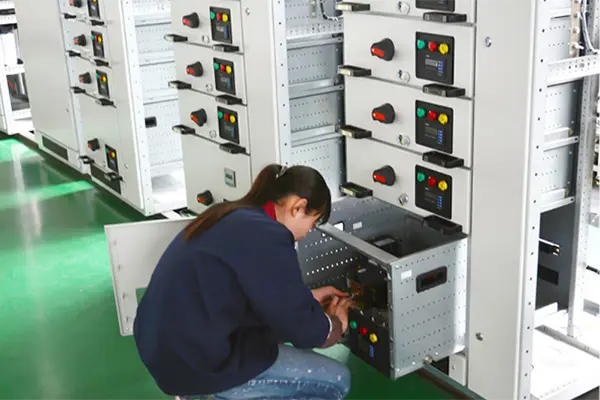

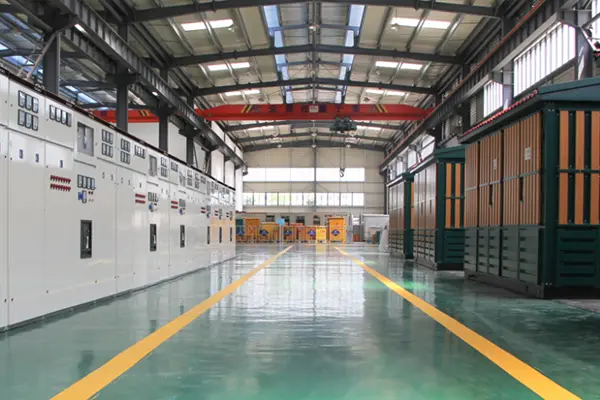

Tại Lugao Power Co., Ltd., chúng tôi sản xuất mọi Tủ công tắc tiết kiệm lắp ráp cấu hình C GCK với tính nhất quán, độ bền và dễ lắp ráp.

1. Sản xuất profile chữ C:Thép cuộn Q235B 2.0mm tiêu chuẩn Nhật Bản → Lưới CNC đục lỗ 25 mm → hình chữ C dạng nguội (độ chính xác ± 0,3mm) → cắt theo chiều dài → mạ kẽm nhúng nóng ( ≥65μm, ASTM A123).

2. Giá đỡ ngăn kéo:Thép mạ kẽm 2,5 mm có vết lõm định vị và con lăn nylon. Chấp nhận ngăn kéo 8E/2 đến 24E thông qua tấm chuyển đổi. Khóa liên động cơ học ba vị trí (đã kết nối/kiểm tra/cách ly) với chốt khóa móc.

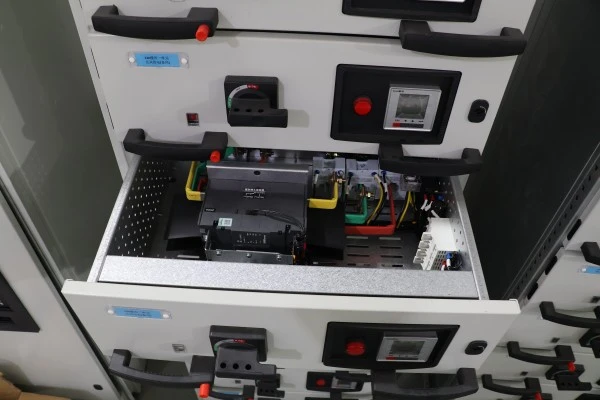

3. Khối ngăn kéo:Mặt trước bằng thép dày 1,5 mm, sơn tĩnh điện RAL 7035, nhãn khắc laser. Xử lý bằng chỉ báo O/I. Tiếp điểm chính: đồng mạ bạc ( ≥10μm), thiết kế hình hoa tulip có lò xo. Dây thứ cấp: dây đồng PVC 2,5 mm2 có đầu nối được đánh số. Nhà máy đã kiểm tra tính liên tục, cách điện và hoạt động cơ học.

4. Hệ thống thanh cái:Đồng ETP (98% IACS), các khớp nối mạ bạc có mô men xoắn tới 35–40Nm. Thanh cái được hỗ trợ mỗi 500mm (chặt hơn 800mm thông thường). Thanh cái dọc kết nối thông qua các liên kết bằng đồng được bắt vít.

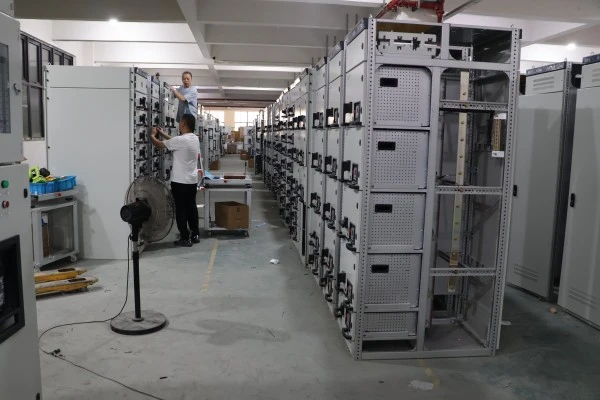

5. Lắp ráp và thử nghiệm:Lắp ráp điều khiển mô-men xoắn. Mỗi thiết bị đã được thử nghiệm: điện môi (2,5kV/1 phút), tính liên tục, khóa liên động cơ học và mức tăng nhiệt độ ở dòng điện định mức 1,1 lần. Bao gồm báo cáo thử nghiệm tại nhà máy.

Dịch vụ hậu mãi – Bảo hành một năm

Thời hạn bảo hành:12 tháng kể từ ngày vận hành nhưng không quá 18 tháng kể từ ngày giao hàng.

Những gì được bảo hiểm: Tất cả các lỗi sản xuất bao gồm:

● Biến dạng biên dạng C dưới tải cơ học định mức

● Trục trặc về khóa liên động của ngăn kéo (không ngăn được việc nhét hoặc rút không đúng cách)

● Độ mòn tiếp điểm chính vượt quá 0,5mm trong thời gian bảo hành

● Lỗi nối dây thứ cấp hoặc các đầu nối lỏng lẻo do lắp ráp tại nhà máy

● Lột lớp mạ kẽm (miễn là không có sự mài mòn bên ngoài)

Những gì không được bảo hiểm: Hư hỏng do lắp đặt không đúng cách, sửa đổi trái phép, vận hành vượt quá mức đánh giá trên bảng tên, tác động vật lý, ăn mòn do tiếp xúc với hóa chất không được chỉ định theo yêu cầu hoặc trường hợp bất khả kháng (sét, lũ lụt, hỏa hoạn, v.v.).

Cam kết đáp ứng:

● Hỗ trợ kỹ thuật từ xa:trong vòng 8 giờ làm việc qua email, WhatsApp hoặc cuộc gọi điện video.

● Vận chuyển phụ tùng:trong vòng 48 giờ đối với yêu cầu bảo hành (chuyển phát nhanh tiêu chuẩn).

Tài liệu được cung cấp kèm theo mỗi lô hàng:

1. Báo cáo thử nghiệm tại nhà máy (điện môi, thông mạch, tăng nhiệt độ)

2. Bản vẽ lắp ráp và sơ đồ đường đơn

3. Bảng liệt kê xếp hạng và chức năng của từng ngăn kéo

4. Bảng thông số mô-men xoắn để lắp ráp lại tại chỗ (đơn hàng KD)

5. Hướng dẫn vận hành và bảo trì
