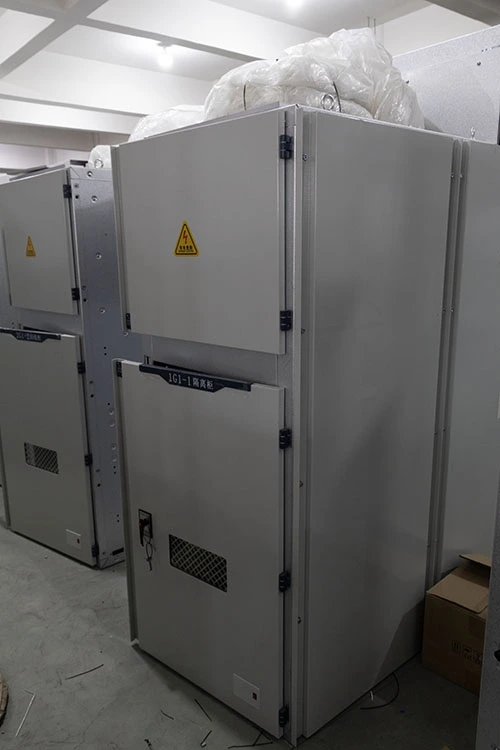

Thiết bị đóng cắt điện áp thấp loại cố định mô-đun GGD

Định nghĩa và bản sắc cốt lõi

Thiết bị đóng cắt điện áp thấp loại cố định mô-đun GGD là cụm thiết bị đóng cắt trong nhà, đặt trên sàn, có vỏ bọc bằng kim loại. Nó được thiết kế đặc biệt chophân phối điện xoay chiều điện áp thấptrong hệ thống điện công nghiệp và thương mại ba pha. Là một sản phẩm nền tảng trong hệ thống phân cấp điện, nó nằm giữa các cực thứ cấp của máy biến áp và bảng phân phối nhánh cuối cùng, hoạt động như trung tâm nguồn chính của hệ thống lắp đặt.

Thông số sản phẩm

Chứng nhận và đảm bảo chất lượng

Lugaosản xuất thiết bị đóng cắt điện áp thấp loại cố định GGD theo yêu cầu kỹ thuật của dự án và các tiêu chuẩn thiết bị đóng cắt điện áp thấp hiện hành. Báo cáo kiểm tra và kiểm tra định kỳ có thể được cung cấp trước khi giao hàng theo thỏa thuận kỹ thuật đã được xác nhận.

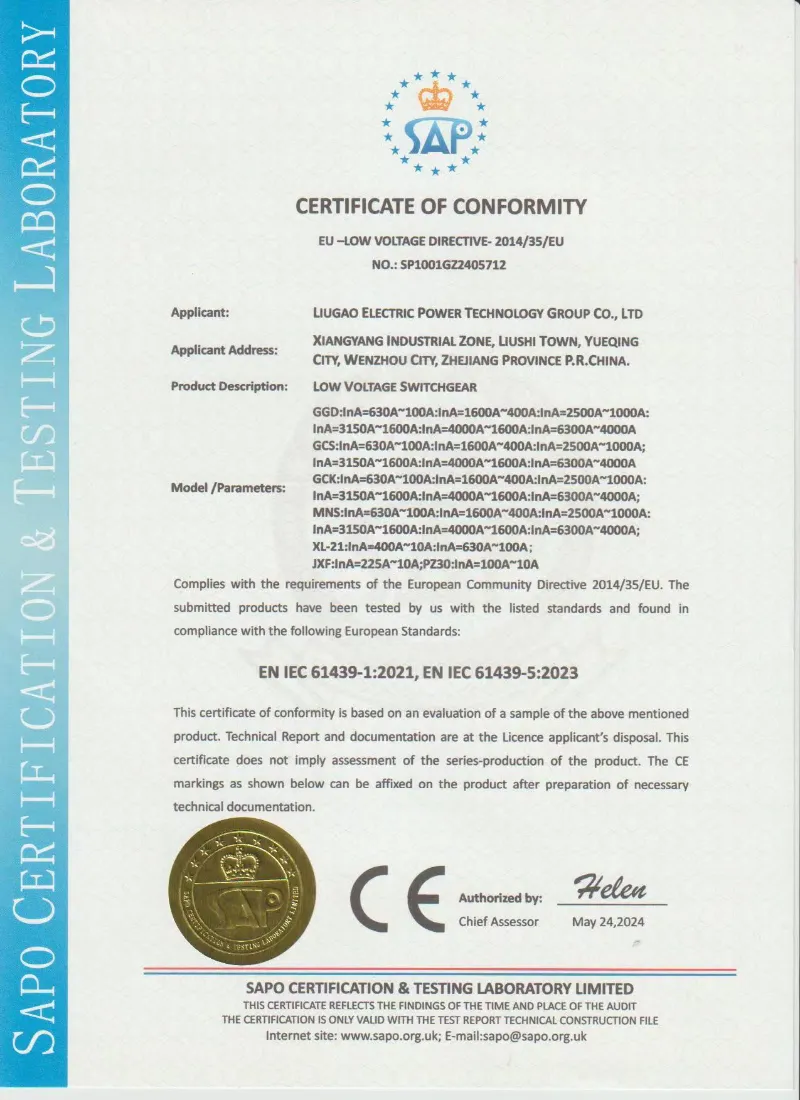

• Thiết kế và thử nghiệm dựa trên IEC 61439-1/2
• Sản xuất và kiểm tra dựa trên GB/T 7251
• Kiểm tra khả năng chịu đựng tần số nguồn
• Kiểm tra điện trở cách điện
• Kiểm tra hoạt động hệ thống dây điện và chức năng
• Xác minh mức tăng nhiệt độ theo cấu hình
• Báo cáo kiểm tra định kỳ trước khi giao hàng
• Hình ảnh kiểm tra nhà máy có sẵn theo yêu cầu

Triết lý cài đặt cố định

Không giống như thiết bị đóng cắt loại kéo ra trong đó các khối chức năng có thể được rút ra trên các thanh trượt, GGD sử dụng khái niệm lắp cố định vĩnh viễn:

● Tất cả các thiết bị chính—cầu dao không khí (ACB), cầu dao vỏ đúc (MCCB) và công tắc cách ly—được bắt vít trực tiếp vào các tấm lắp cứng.

● Các kết nối điện giữa các thiết bị và thanh cái được nối dây cứng bằng cách sử dụng các liên kết bằng đồng bắt vít hoặc kết nối cáp chứ không phải các tiếp điểm cắm.

● Phương pháp cố định này giúp loại bỏ sự phức tạp về mặt cơ học, chi phí và việc bảo trì liên quan đến cơ cấu trượt, khiến phương pháp này trở nên lý tưởng cho việc lắp đặt ổn định, lâu dài trong đó vị trí mạch hiếm khi thay đổi.

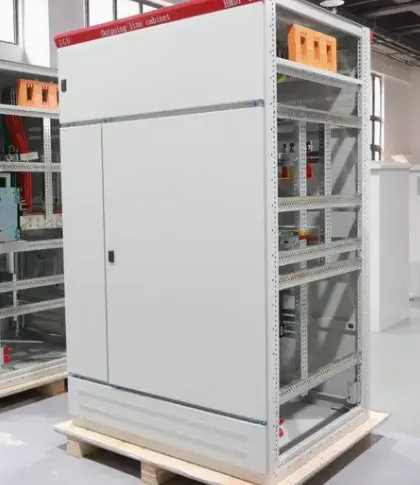

Xây dựng bao vây mô-đun

● Khu vực bao vây được xây dựng từ các khối mô-đun được tiêu chuẩn hóa, mỗi khối có cùng chiều cao và chiều sâu:

● Kích thước khung: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Mỗi tủ là một mô-đun thép hàn độc lập có thể được bắt vít cạnh nhau để tạo thành một dãy tổng đài liên tục.

● Các khối được phân loại theo chức năng thành các đơn vị đầu vào (nhận-bộ cấp nguồn), bộ ghép nối bus (kết nối xe buýt) hoặc bộ cấp nguồn (phân phối đầu ra).

Ưu điểm sản phẩm

Ưu điểm 1 – Kết cấu chắc chắn

Khung thép 8MF được gia cố giúp duy trì độ ổn định cơ học ở mức chịu được ngắn mạch đã được xác nhận. Dòng điện chịu được đỉnh định mức: 63kA. Khung tủ được thiết kế để hỗ trợ các yêu cầu chịu ngắn mạch dành riêng cho dự án. Dòng chịu đựng đỉnh định mức có thể được cấu hình theo thiết kế điện đã được xác nhận.

Ưu điểm 2 – Triển khai theo mô-đun và nhanh chóng

Các tủ đầu vào, khớp nối, trung chuyển được tiêu chuẩn hóa. Cùng chiều cao/chiều sâu. Cấu hình dự án nhanh chóng bằng cách sắp xếp các đơn vị tiêu chuẩn cạnh nhau. Giảm thời gian cài đặt tại chỗ và độ phức tạp của thiết kế.

Lợi thế 3 – Vòng đời tiết kiệm chi phí

Gắn cố định (không có cơ chế rút ra) giúp giảm chi phí ban đầu. Không có ngăn kéo trượt, điểm tiếp xúc cắm hoặc khóa liên động phức tạp. Bảo trì tối thiểu, tổng chi phí sở hữu cạnh tranh.

Ưu điểm 4 – Quản lý nhiệt tối ưu

Làm mát đối lưu tự nhiên: cửa gió dưới + nắp nóc thông hơi trên. Tạo hiệu ứng ống khói – khí nóng thoát ra, khí mát hút vào. Không quạt, không tiếng ồn, không cần bảo trì thêm.

Ưu điểm 5 – Đơn giản hóa việc bảo trì và vận hành

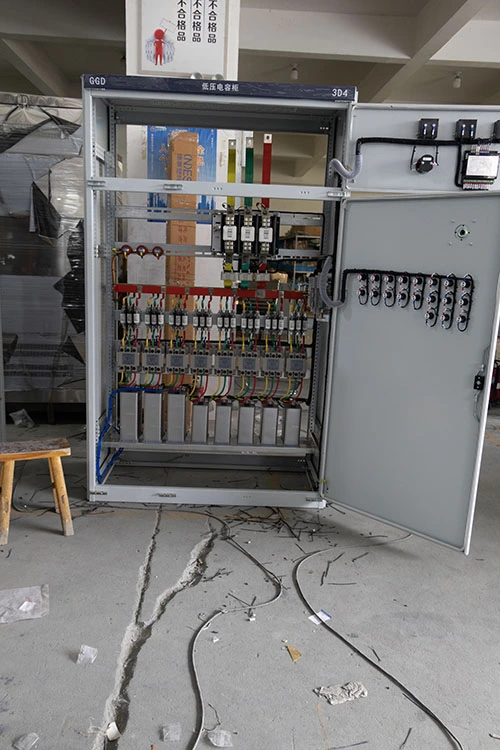

Bộ điều khiển, đồng hồ đo, đèn báo trên cửa trước ở độ cao tiện dụng. Tay cầm cầu dao có thể tiếp cận mà không cần mở cửa. Bố trí bên trong rộng rãi với thanh cái, cầu dao, ngăn cáp riêng biệt – kiểm tra trực quan dễ dàng.

Tính năng sản phẩm

Tính năng 1: Hệ thống sơn tĩnh điện nhiều lớp

Mỗi tấm thép đều trải qua quá trình xử lý trước năm giai đoạn (tẩy dầu mỡ, rửa sạch, phốt phát, thụ động và sấy khô) trước khi nhận được lớp sơn bột epoxy-polyester tĩnh điện đồng nhất. Lớp phủ này mang lại độ bám dính và khả năng chống ẩm vượt trội, đảm bảoThiết bị đóng cắt điện áp thấp loại cố định mô-đun GGDduy trì vẻ ngoài và khả năng chống ăn mòn ngay cả trong môi trường công nghiệp nhiệt đới hoặc độ ẩm cao.

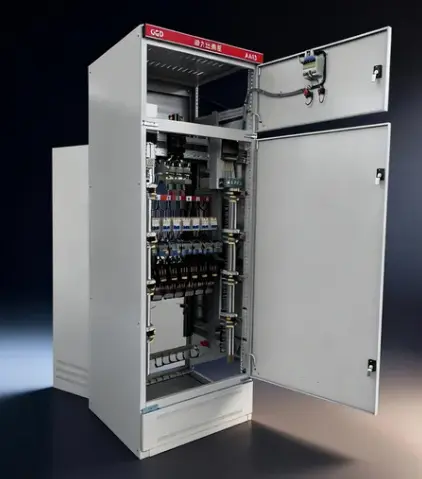

Tính năng 2: Rào cản hồ quang trong suốt

Tấm chắn Polycarbonate giữa thanh cái chính và ngăn chứa thiết bị. Cung cấp sự phân tách vật lý, có thể nhìn thấy để đảm bảo an toàn cho người vận hành trong quá trình kiểm tra, đồng thời cho phép xác nhận trực quan tình trạng thanh cái.

Tính năng 3: Vùng đầu cáp rộng rãi

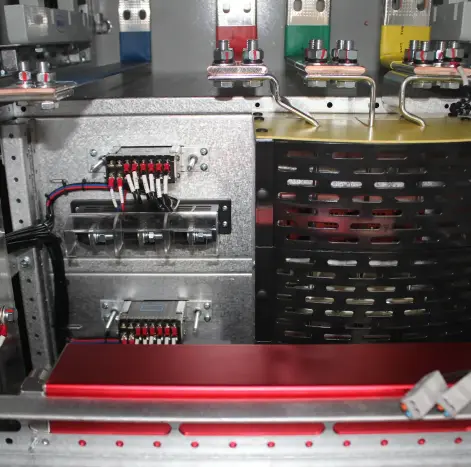

● Ngăn cáp phía dưới lớn có tấm đệm mở, chứa được bán kính uốn cáp điện lớn. Bao gồm kẹp cáp có thể điều chỉnh để giảm bớt căng thẳng cho các kết nối điện.

Tính năng 4: Thanh nối đất tích hợp

Thanh cái nối đất bằng đồng liên tục chạy hết chiều dài lắp ráp với các điểm được khoan trước trên mỗi tủ. Đơn giản hóa việc nối đất tại chỗ cho các mạch vào và ra, đảm bảo tuân thủ việc nối đất của hệ thống.

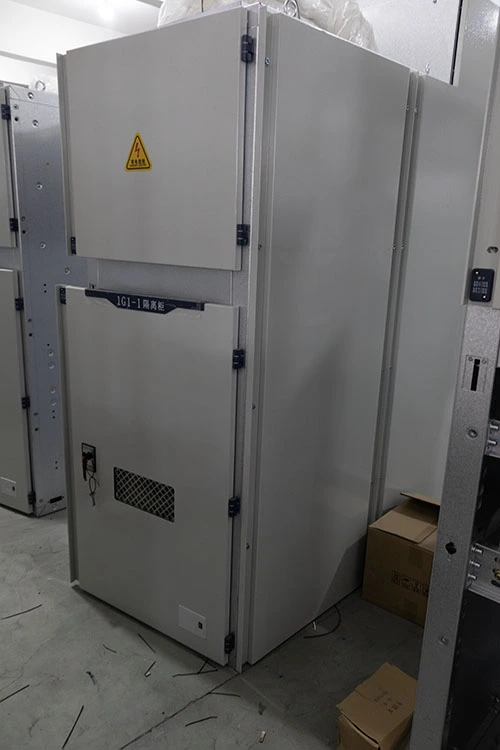

Tính năng 5: Tay cầm bên ngoài có cung cấp ổ khóa

Tay cầm cầu dao chính được gắn bên ngoài, có thể khóa ở vị trí TẮT. Cho phép LOTO cơ học an toàn trong quá trình bảo trì, mang lại sự cách ly trực quan rõ ràng.

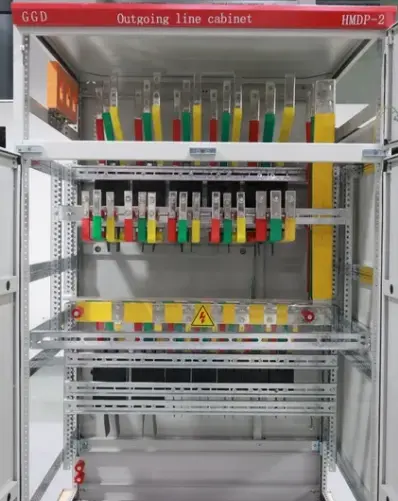

Tính năng 6:Cấu hình thanh cái linh hoạt

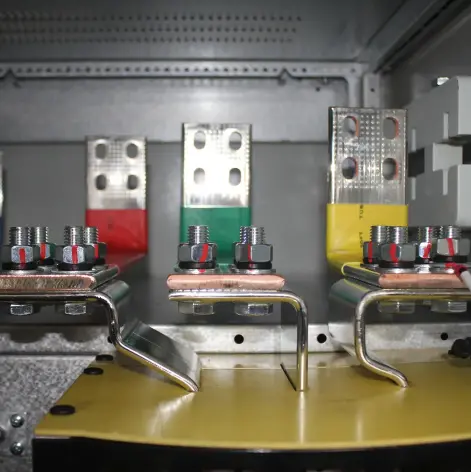

Hỗ trợ đầu vào cáp trên/dưới và phân phối 3P4W hoặc 3P5W. Các thanh cái pha được đánh dấu rõ ràng bằng mã màu tiêu chuẩn (vàng, xanh lá cây, đỏ, xanh dương cho màu trung tính) để giảm thiểu lỗi nối dây.

Ứng dụng sản phẩm

Thiết bị đóng cắt điện áp thấp loại cố định dạng mô-đun GGD được triển khai rộng rãi trên nhiều lĩnh vực khác nhau, trong đó ưu tiên phân phối cố định đáng tin cậy:

● Dịch vụ & Cơ sở hạ tầng Tòa nhà: Phân phối đèn cầu thang trong các tòa tháp dân cư cao tầng, cung cấp điện thông gió cho bãi đậu xe ngầm và tủ điều khiển chiếu sáng đường phố thành phố.

● Hệ thống phụ trợ công nghiệp: Bảng điện phòng máy nén, bộ cấp động cơ xử lý không quan trọng trong nhà máy xi măng và cốt liệu, và bảng phân phối kho nhà máy.

● Xử lý nước và nước thải: Máy cấp nước cho động cơ trạm bơm để lấy nước thô và xả nước thải đã qua xử lý, đồng thời cung cấp năng lượng cho thiết bị định lượng hóa chất.

● Năng lượng tái tạo: Tấm tổ hợp AC và bảng phân phối điện phụ trợ trong các trang trại năng lượng mặt trời trên mặt đất.

● Cơ sở thương mại: Bảng phân phối và đồng bộ hóa máy phát điện dự phòng trong các trung tâm mua sắm và bảng cấp nguồn máy làm lạnh HVAC trong các trạm năng lượng của khuôn viên trường đại học.

● Nguồn điện tạm thời & xây dựng: Hộp phân phối điện tạm thời tại công trường và bảng cấp điện của tời xây dựng, nơi kết cấu chắc chắn cố định mang lại độ bền tốt hơn so với thiết kế bảng nhẹ hơn.

Đóng gói và vận chuyển

Mỗi tủ điện hạ thế GGD được bảo vệ bằng màng chống rỉ, đệm xốp và bao bì xuất khẩu bằng ván ép. Đế tủ có thể được thiết kế để xử lý xe nâng theo yêu cầu vận chuyển.

Bao bì: màng căng, chống ẩm và hộp xuất khẩu ván ép

Vận chuyển: FOB Ninh Ba, các cảng chính CIF hoặc EXW có sẵn

Sửa tủ: gia cố các bộ phận bên trong trước khi vận chuyển

Tài liệu: bao gồm danh sách đóng gói, sơ đồ nối dây và báo cáo thử nghiệm

Dịch vụ hậu mãi

Hỗ trợ kỹ thuật lắp đặt và vận hành

Hỗ trợ sơ đồ nối dây và bản vẽ bố trí

Hướng dẫn về phụ tùng thay thế cho cầu dao, đồng hồ đo và các bộ phận điều khiển

Điều khoản bảo hành theo thỏa thuận đặt hàng đã được xác nhận

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa thiết bị đóng cắt cố định GGD và thiết bị đóng cắt loại rút GCS/MNS là gì?

GGD sử dụng cầu dao được gắn cố định và kết nối có dây cứng, trong khi GCS hoặc MNS sử dụng các ngăn kéo có thể kéo ra được. GGD tiết kiệm chi phí hơn cho các hệ thống phân phối ổn định, nơi các mạch điện không cần thay thế thường xuyên.

Câu hỏi 2: Tủ GGD có thể được tùy chỉnh theo sơ đồ một đường của tôi không?

Đúng. Lugao có thể cấu hình các tủ đầu vào, bộ cấp nguồn, bộ ghép nối thanh cái, bộ đo sáng và bộ bù tụ điện theo sơ đồ điện và yêu cầu nhãn hiệu linh kiện của bạn.

Câu 3: Những thương hiệu linh kiện nào có thể được sử dụng?

Các lựa chọn phổ biến bao gồm ABB, Schneider, Siemens, CHINT, Delixi hoặc các thương hiệu khác dành riêng cho dự án, tùy thuộc vào yêu cầu về ngân sách và kỹ thuật.

Q4: Những tài liệu nào được cung cấp trước khi giao hàng?

Chúng tôi có thể cung cấp bản vẽ bố trí, sơ đồ nối dây, báo cáo kiểm tra định kỳ, danh sách đóng gói và hình ảnh sản phẩm trước khi giao hàng theo đơn đặt hàng đã được xác nhận.
