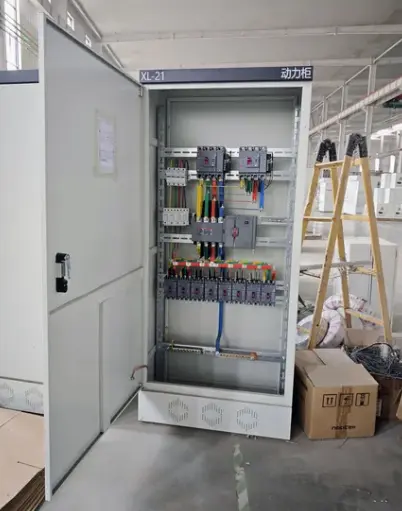

Thiết bị đóng cắt hộp phân phối điện cố định XL-21

Thiết bị đóng cắt hộp phân phối điện cố định XL-21 là tủ phân phối điện áp thấp khép kín gắn trên tường hoặc đặt trên sàn, thường có dòng định mức lên tới 630A. Nó có cấu trúc lắp bên trong kiểu cố định - nghĩa là tất cả các cầu dao, công tắc tơ, đồng hồ đo và thiết bị đầu cuối đều được gắn cố định trên đường ray bên trong hoặc tấm lắp, thay vì có thể rút ra được.

Sản phẩm này có tác dụng gì?

● Nhận và phân phối năng lượng điện từ nguồn chính đến nhiều mạch nhánh đi

● Cung cấp khả năng bảo vệ quá dòng và ngắn mạch cho thiết bị hạ lưu sử dụng cầu dao vỏ đúc (MCCB) hoặc cầu dao thu nhỏ (MCB)

● Cho phép điều khiển cục bộ động cơ, mạch chiếu sáng và các tải khác thông qua các nút ấn hoặc công tắc chọn gắn trên cửa

● Các thiết bị đo và giám sát trong nhà như ampe kế, vôn kế và đồng hồ đo điện kỹ thuật số

● Cách ly các mạch điện để bảo trì an toàn bằng cách sử dụng công tắc đầu vào chính hoặc cầu dao

Thông số kỹ thuật

Tiêu chuẩn và chứng nhận

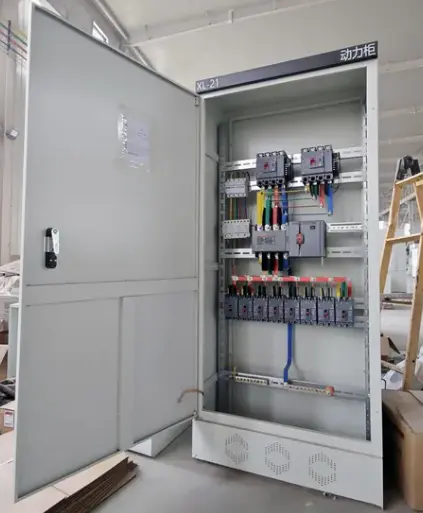

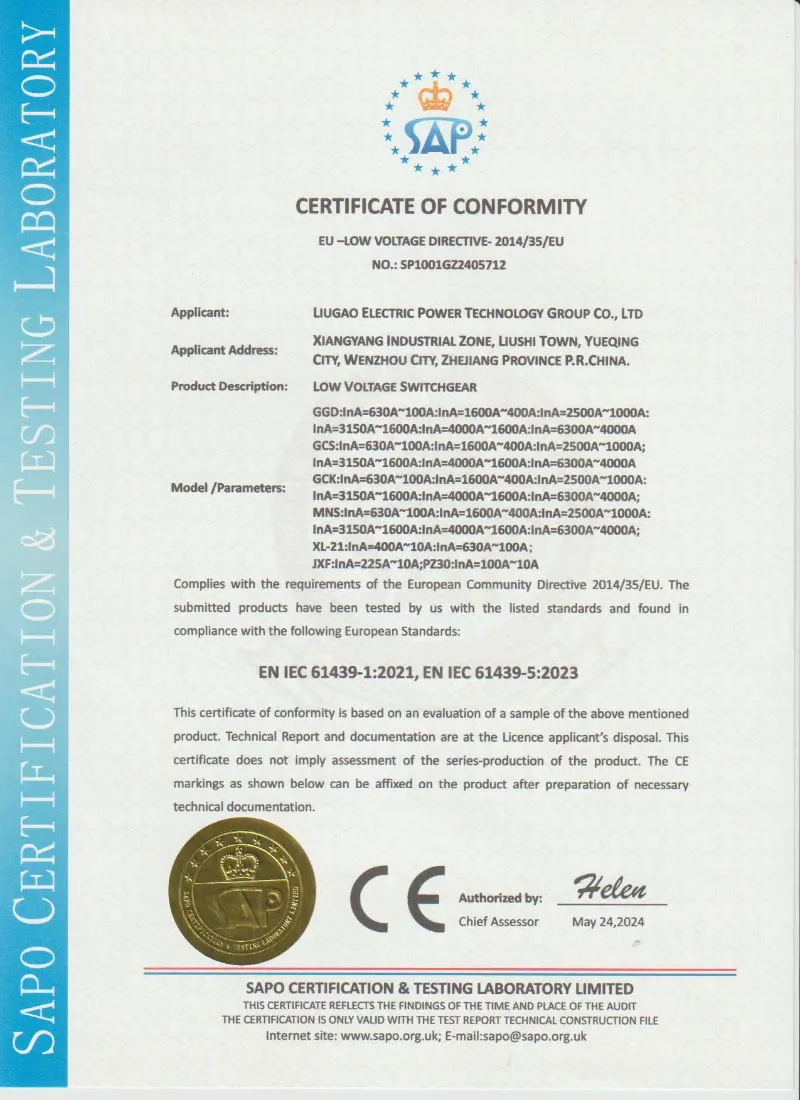

Thiết bị đóng cắt hộp phân phối điện cố định XL-21 có thể được sản xuất theo tiêu chuẩn IEC 61439, GB/T 7251 và các yêu cầu kỹ thuật dành riêng cho dự án. Lugao Power hỗ trợ kiểm tra định kỳ tại nhà máy trước khi giao hàng, bao gồm kiểm tra điện trở cách điện, kiểm tra điện áp chịu tần số nguồn, kiểm tra hệ thống dây điện, kiểm tra vận hành cơ học và kiểm tra trực quan.

• Cụm thiết bị đóng cắt và điều khiển điện áp thấp IEC 61439
• Hệ thống quản lý chất lượng nhà máy ISO
• Báo cáo kiểm tra định kỳ có sẵn trước khi giao hàng
• Kiểm tra của bên thứ ba được hỗ trợ theo yêu cầu
• Có sẵn tùy chỉnh OEM và dự án cụ thể

Không giống như có thể rút lớn hơnthiết bị chuyển mạch, XL-21 được thiết kế cho các ứng dụng không thường xuyên thay đổi mạch và coi trọng tính đơn giản hơn là tính linh hoạt của mô-đun. Thiết kế cố định của nó mang lại chi phí ban đầu thấp hơn, diện tích nhỏ hơn và lắp đặt dễ dàng hơn. Về bản chất, tủ phân phối XL-21 là thiết bị phù hợp cho phân phối điện vừa và nhỏ — đáng tin cậy, không phức tạp và tiết kiệm.

Ưu điểm sản phẩm

Thiết bị đóng cắt hộp phân phối điện cố định XL-21 cung cấp một số ưu điểm hấp dẫn khiến nó trở thành lựa chọn ưu tiên cho các ứng dụng phân phối cố định.

Tính năng sản phẩm

Bảng phân phối điện áp thấp kết hợp các tính năng đặc biệt sau đây giúp phân biệt nó với các hộp phân phối cố định cạnh tranh.

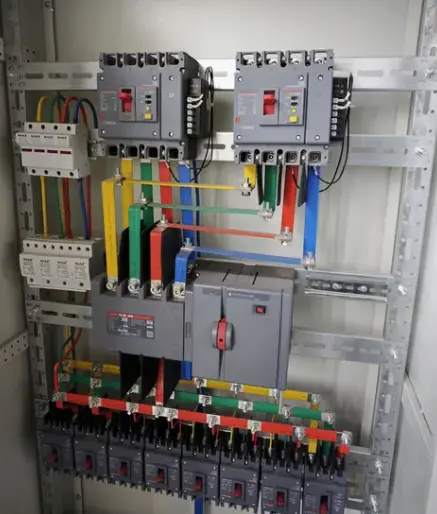

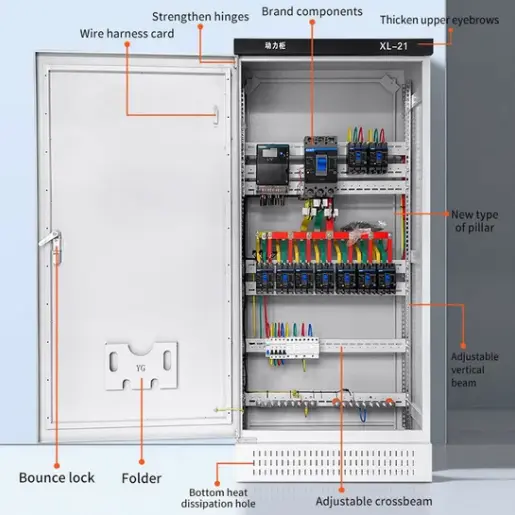

Khung hàn với lớp phủ kép: Khung chính được làm từ thép cán nguội từ 1,5mm đến 2,0mm với hàn hồ quang được che chắn CO₂ liên tục ở tất cả các mối nối. Sau khi hàn, toàn bộ vỏ bọc sẽ được tẩy dầu mỡ, phốt phát và sơn tĩnh điện (tối thiểu 70μm) theo RAL 7035. Lớp bảo vệ hai lớp này hoạt động tốt hơn đáng kể so với các hộp có đinh tán hoặc lắp ráp bằng bu lông trong môi trường ăn mòn.

Cửa bản lề mở 130°: Cửa trước được trang bị bản lề thép không gỉ chịu lực cho phép mở 130°, cộng với cơ cấu khóa ba điểm (trên, giữa, dưới) với tay cầm tiêu chuẩn DIN. Một cửa sổ dụng cụ trong suốt được cung cấp để đọc đồng hồ mà không cần mở cửa.

Các mặt bên và mặt sau có thể tháo rời: Cả hai mặt bên và mặt sau đều có thể tháo rời bằng phím lục giác tiêu chuẩn. Điều này cho phép truy cập 360° vào các bộ phận bên trong trong quá trình lắp đặt hoặc bảo trì — một tính năng hiếm thấy ở các hộp phân phối giá rẻ.

Ray lắp đa năng: Bên trong, tủ được lắp cả tấm lắp đục lỗ (đối với thiết bị gắn vít) và thanh ray DIN mũ trên cùng (đối với thiết bị gắn vào). Thiết kế hệ thống kép này phù hợp với mọi thương hiệu MCCB, MCB, công tắc tơ hoặc khối thiết bị đầu cuối.

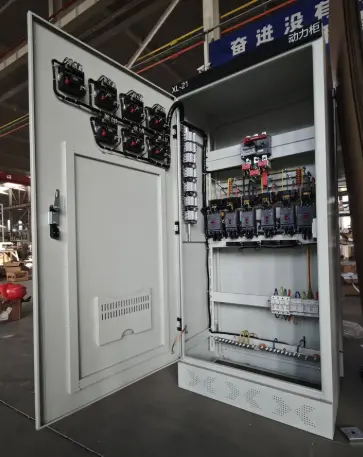

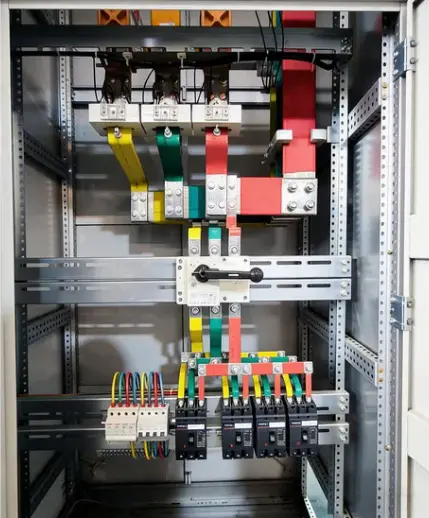

Thanh cái trung tính và nối đất tích hợp: Thanh trung tính bằng đồng do nhà máy lắp đặt (đầy công suất) và thanh nối đất (nửa công suất) chạy hết chiều cao của vỏ, với các điểm kết nối được khoan trước cứ sau 50mm. Không cần thêm thanh cái riêng tại chỗ.

Hệ thống quản lý cáp: Máng cáp dọc ở cả bên trái và bên phải, mỗi máng đều có nắp tháo rời. Các đầu nối cáp vào/ra được cung cấp ở các bức tường trên, dưới và cả hai bên. Một ống nối dây điều khiển riêng biệt ngăn cách hệ thống dây điện hạ áp với cáp điện.

Công tắc cách ly lối vào có khóa liên động cửa: Tay cầm công tắc lối vào chính được khóa liên động cơ học với cửa trước - cửa không thể mở được trừ khi công tắc chính ở vị trí TẮT. Tính năng an toàn này ngăn chặn sự tiếp xúc ngẫu nhiên với các bộ phận mang điện.

Ghi nhãn mạch bằng lụa: Mọi vị trí mạch đều được dán nhãn rõ ràng trên tấm gắn bên trong bằng cách sử dụng in lụa chống mài mòn. Nhãn không bị phai hay bong tróc như miếng dán dính.

Ứng dụng sản phẩm

Thiết bị đóng cắt hộp phân phối điện cố định XL-21 được sử dụng rộng rãi trong các lĩnh vực sau:

● Nhà máy công nghiệp – Xưởng máy, dây chuyền lắp ráp, thiết bị xử lý vật liệu, trạm hàn (thường là các máy cấp nguồn 100A–630A)

● Tòa nhà thương mại – Trung tâm mua sắm, tầng văn phòng, cửa hàng bán lẻ, nhà hàng (chiếu sáng và phân phối điện chung)

● Khu dân cư phức hợp – Phân bổ sàn chung cư, tiện ích cộng đồng, chiếu sáng bãi đậu xe

● Cơ sở hạ tầng – Chiếu sáng đường hầm, điện trạm thu phí, tủ điều khiển chiếu sáng đường phố

● Hệ thống HVAC – Phân phối chính cho các nhà máy làm lạnh, thiết bị xử lý không khí, phòng bơm

● Nguồn điện tạm thời tại công trường – Xe moóc xây dựng, phân phối điện sự kiện, bộ sản xuất phim

Trong tất cả các tình huống này, tủ phân phối điện mang đến sự cân bằng về chi phí, độ tin cậy và tính dễ bảo trì mà các thiết bị đóng cắt phức tạp hơn không thể sánh được.

Câu hỏi thường gặp

Phạm vi dòng điện định mức của thiết bị đóng cắt XL-21 là bao nhiêu?

Hộp phân phối điện cố định XL-21 thường có thể được cấu hình từ 100A đến 630A tùy theo tải dự án và thiết kế mạch.

Lugao có thể tùy chỉnh bố cục thành phần bên trong không?

Đúng. Chúng tôi có thể tùy chỉnh cách bố trí MCCB, MCB, công tắc tơ, đồng hồ đo, thiết bị đầu cuối, thanh cái và vị trí đầu vào cáp theo sơ đồ một đường của bạn.

Tôi nên cung cấp thông tin gì để báo giá?

Vui lòng cung cấp điện áp định mức, dòng điện định mức, số mạch vào và ra, thông số kỹ thuật của cầu dao, cấp bảo vệ, loại lắp đặt, số lượng và cổng đích.

Bạn có thể cung cấp sơ đồ nối dây trước khi sản xuất?

Đúng. Lugao có thể cung cấp bản vẽ bố trí, sơ đồ nối dây và tài liệu xác nhận kỹ thuật trước khi sản xuất để khách hàng phê duyệt.

Tủ XL-21 có phù hợp để sử dụng ngoài trời không?

Tủ XL-21 tiêu chuẩn chủ yếu được sử dụng trong nhà. Đối với các ứng dụng ngoài trời, chúng tôi có thể tùy chỉnh mức bảo vệ IP cao hơn, cấu trúc chống mưa và lớp phủ chống ăn mòn.

Đóng gói, vận chuyển, hậu mãi & câu hỏi thường gặp

Đóng gói & Vận chuyển

Bao bì riêng lẻ:Mỗi chiếc tủ được bọc trong giấy chống rỉ VCI, sau đó bọc bong bóng, rồi màng căng, và cuối cùng được đặt trong thùng gỗ dán 10mm có viền thép bảo vệ.

Điều kiện vận chuyển:FOB Ninh Ba, các cảng chính CIF hoặc Ex-works.

Thời gian dẫn:15 ngày làm việc đối với cấu hình tiêu chuẩn (tối đa 10 chiếc).

Dịch vụ hậu mãi – Bảo hành 1 năm

●Thời hạn bảo hành:12 tháng kể từ khi vận hành hoặc 18 tháng kể từ khi vận chuyển, tùy điều kiện nào đến trước.

●Bảo hiểm:Lỗi sản xuất bao gồm nứt mối hàn khung, lỗi lớp phủ (không bị mài mòn), lỗi khóa liên động cửa và lỗi nối dây.

● Loại trừ:Hư hỏng do lắp đặt không đúng cách, quá tải vượt quá dòng định mức, tác động vật lý, ăn mòn do hóa chất không được chỉ định hoặc bất khả kháng.
