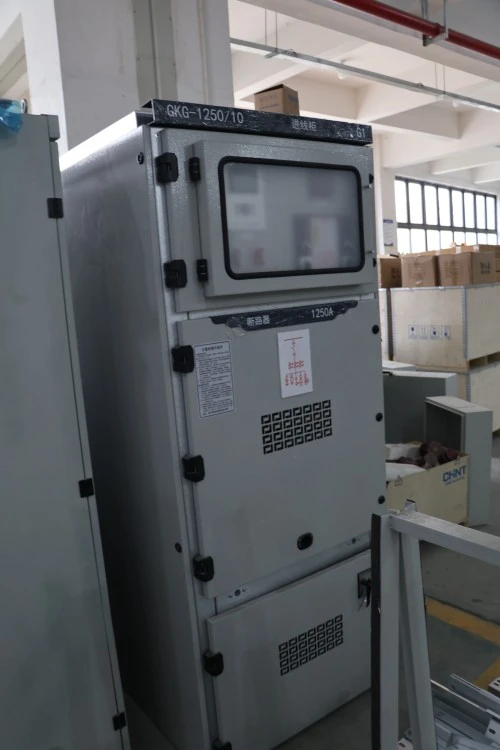

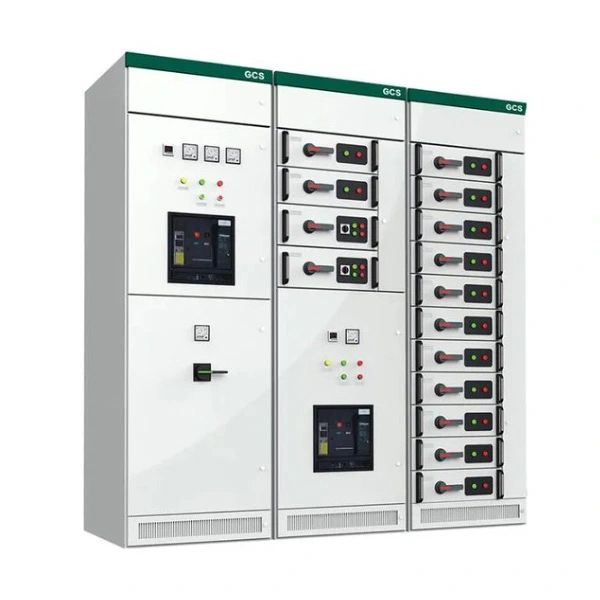

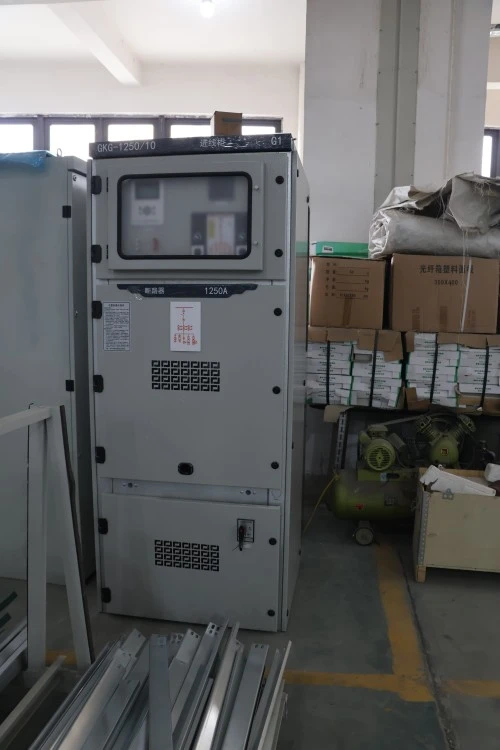

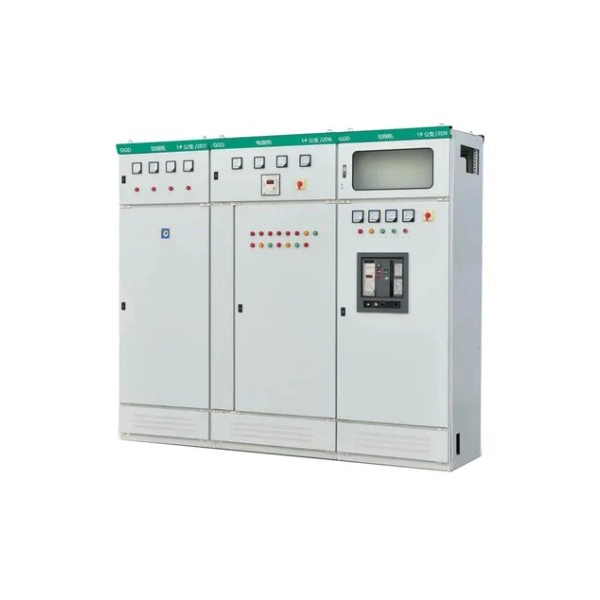

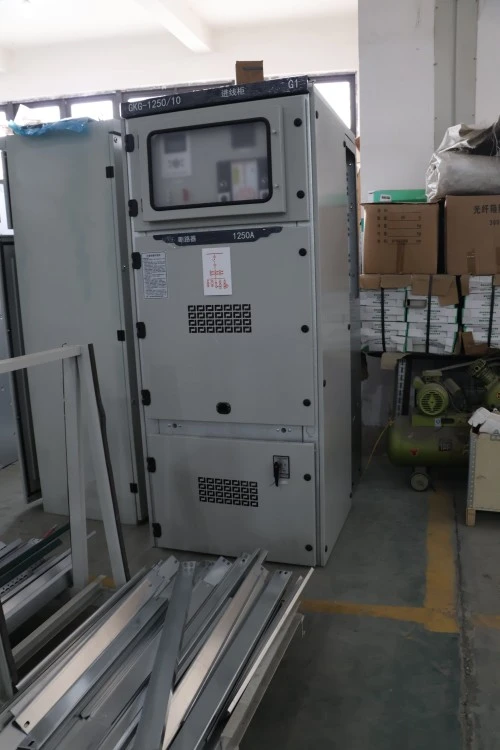

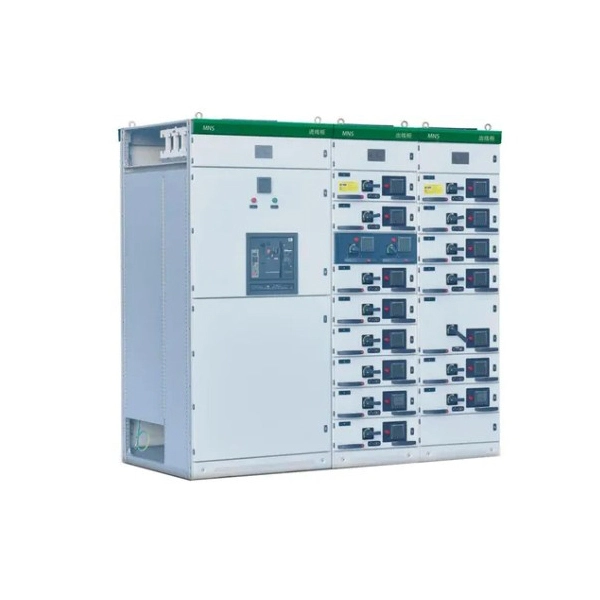

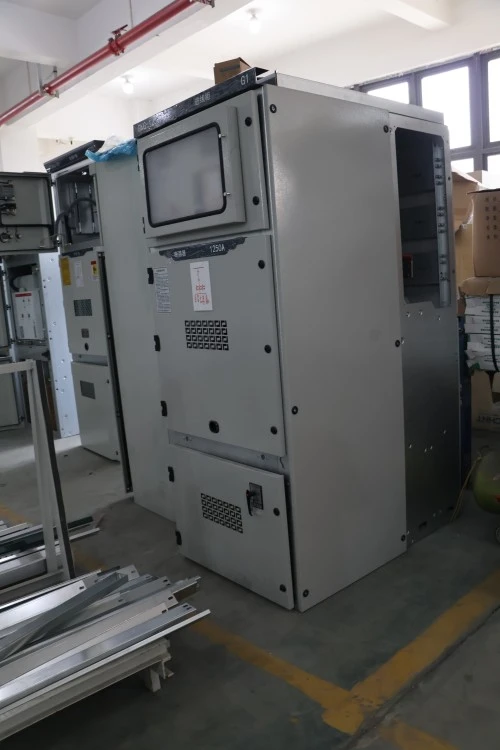

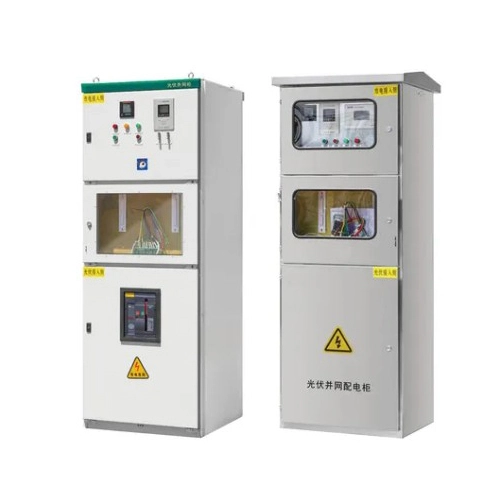

Tủ điều khiển công tắc thiết bị đóng cắt có thể kéo ra

Tủ điều khiển công tắc thiết bị đóng cắt có thể rút ra là mộtTrung bìnhthiết bị đóng cắt điện áp có vỏ bọc bằng kim loạinơi các bộ phận chính như cầu dao có thể được rút ra khỏi vỏ chính để kiểm tra, bảo trì hoặc thay thế. Không giống như thiết bị đóng cắt cố định, thiết bị này cho phép người vận hành cách ly và tháo cầu dao mà không cần ngắt điện toàn bộ hệ thống thanh cái. Nó được sử dụng rộng rãi để điều khiển, bảo vệ và cách ly các thiết bị điện trong các nhà máy công nghiệp, trạm biến áp và các tòa nhà thương mại. Nói một cách đơn giản, nó quản lý dòng điện đồng thời đảm bảo an toàn cho người vận hành và tính liên tục của hệ thống.

Thông số sản phẩm (Thông số kỹ thuật)

Chứng nhận và đảm bảo chất lượng

Lugao sản xuất thiết bị chuyển mạch trung thế có thể rút ra theo yêu cầu kỹ thuật của dự án và các tiêu chuẩn hiện hành như IEC 62271-200. Trước khi giao hàng, báo cáo kiểm tra định kỳ và ảnh kiểm tra có thể được cung cấp theo thỏa thuận kỹ thuật đã được xác nhận.

• Thiết kế và thử nghiệm dựa trên IEC 62271-200
• Kiểm tra khả năng chịu đựng tần số nguồn
• Kiểm tra vận hành cơ khí
• Kiểm tra chức năng khóa liên động
• Kiểm tra hệ thống dây điện thứ cấp
• Thử nghiệm phóng điện cục bộ nếu có
• Báo cáo thử nghiệm tại nhà máy trước khi giao hàng

Tính năng và ứng dụng sản phẩm

Câu 1: Điều gì làm choThiết bị chuyển mạch có thể rút raTủ điều khiển công tắc an toàn hơn loại cố định?

Đáp: Thiết kế có thể kéo ra nhằm cách ly máy cắt khỏi các thanh cái có điện khi được kéo ra. Điều này tạo ra khoảng cách ngắt kết nối có thể nhìn thấy được, loại bỏ rủi ro phóng điện hồ quang ngẫu nhiên trong quá trình bảo trì. Lugao bổ sung thêm cơ chế cửa chớp tự động che các điểm tiếp xúc cố định khi rút mô-đun ra, nâng cao hơn nữa độ an toàn.

Câu 2: Ứng dụng nào phù hợp nhất với chiếc tủ này?

Đáp: Lý tưởng cho:

● Nhà máy điện (phân phối điện phụ trợ)

● Trung tâm dữ liệu (cần độ tin cậy cao và thay thế cầu dao nhanh chóng)

● Cơ sở dầu khí (cách ly an toàn trong khu vực nguy hiểm với tùy chọn IP54)

● Hệ thống tàu điện ngầm và đường sắt (máy cắt thường xuyên hoạt động khi có tải)

● Nhà máy khai thác mỏ và thép (yêu cầu khả năng chịu ngắn mạch cao)

Câu 3: Nó có thể được tích hợp với giám sát thông minh không?

Đ: Vâng.Lugaocung cấp các cảm biến và mô-đun giao tiếp tùy chọn (Modbus, IEC 61850) để giám sát vị trí từ xa của từng mô-đun có thể rút ra được.

Chi tiết sản xuất & Lợi thế cạnh tranh

Chi tiết sản xuất:

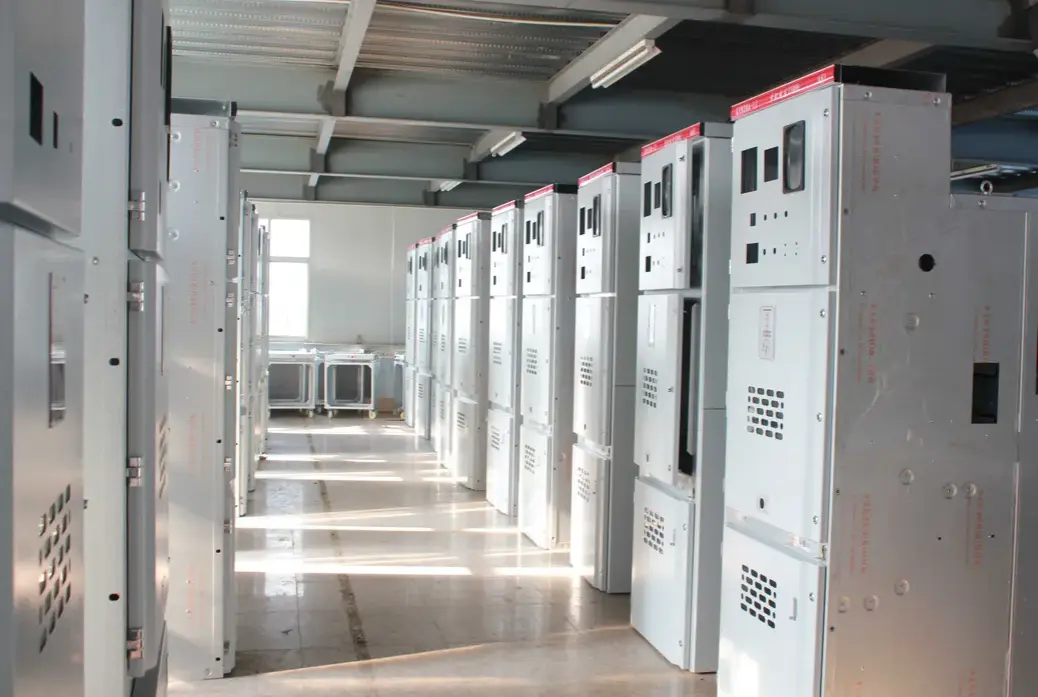

Mỗi Tủ điều khiển công tắc thiết bị đóng cắt có thể rút Lugao được sản xuất bằng thép không gỉ hoặc tấm mạ kẽm cắt bằng laser với lớp sơn tĩnh điện (độ dày tối thiểu 80μm). Các thanh ray có thể rút được được mạ crom để chuyển động trơn tru và được định mức cho 10.000 chu kỳ chèn/rút. Các tiếp điểm cố định được mạ bạc (độ dày ít nhất 10μm) để giảm thiểu điện trở tiếp xúc. Tất cả hệ thống dây điều khiển thứ cấp đều sử dụng cáp cách điện bằng polyetylen liên kết chéo, chống cháy. Mỗi thiết bị đều trải qua thử nghiệm đốt cháy trong 48 giờ và đo phóng điện cục bộ (<5pC ở 1,1Ur).

Lợi thế cạnh tranh so với các sản phẩm tương tự:

Dịch vụ đóng gói, vận chuyển và hậu mãi

Bao bì:

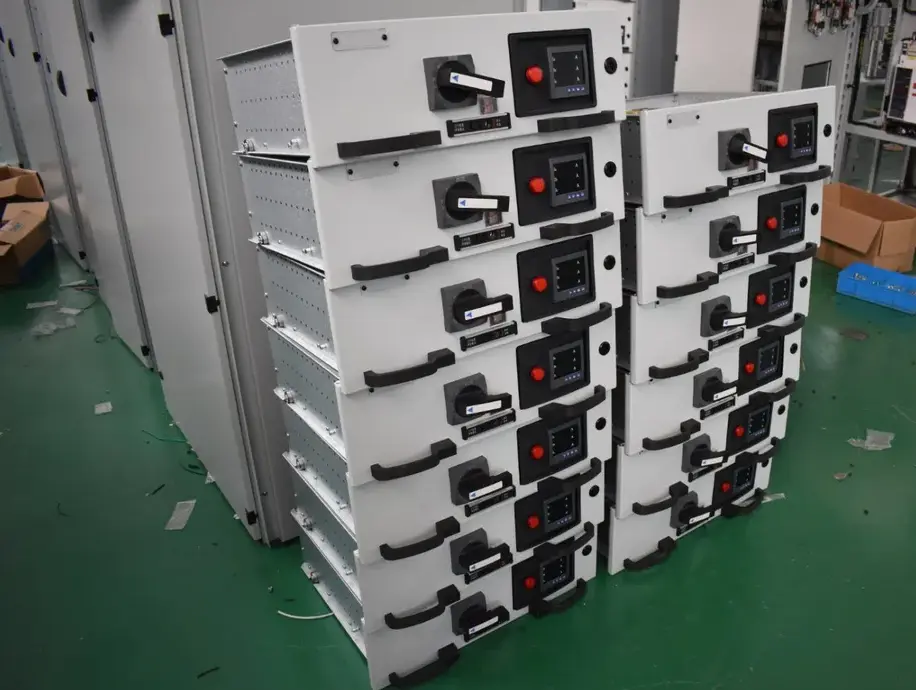

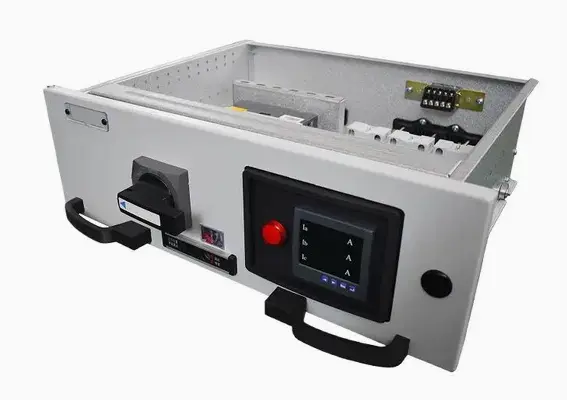

Mỗi mô-đun có thể kéo ra được vận chuyển riêng biệt trong lớp đệm xốp chống tĩnh điện, sau đó được đặt trong thùng gỗ có chỉ báo độ ẩm. Tủ chính được bọc ba lớp: Màng chống gỉ VCI → bọc bong bóng → hộp gỗ dán xuất khẩu có dây đai thép. Tất cả các vật cố định và dụng cụ đều được đóng gói và gắn bên trong cửa.

Vận chuyển:

Bằng đường biển (tiêu chuẩn): container 20GP hoặc 40HQ. Vận tải hàng không hoặc đường sắt có thể được sắp xếp cho các dự án khẩn cấp theo yêu cầu. Thời hạn giao hàng: FOB Ninh Ba hoặc CIF đến các cảng lớn.

Dịch vụ sau bán hàng:

● Thời hạn bảo hành: 12 tháng kể từ khi vận hành hoặc 18 tháng kể từ khi giao hàng, tùy điều kiện nào đến trước.

● Hỗ trợ kỹ thuật từ xa (video, bản vẽ) – phản hồi trong vòng 2 giờ.

Thông tin cần thiết cho báo giá

Để cung cấp báo giá chính xác choTủ điện trung thế có thể kéo ra, vui lòng gửi cho chúng tôi những thông tin sau:

• Điện áp và tần số định mức
• Sơ đồ đường đơn
• Dòng điện định mức của mỗi bộ cấp nguồn
• Yêu cầu dòng điện ngắn mạch
• Số lượng bảng vào và ra
• Yêu cầu về nhãn hiệu và model rơle bảo vệ
• Yêu cầu đo lường và truyền thông
• Yêu cầu phân loại hồ quang bên trong
• Hướng vào cáp
• Số lượng và cảng đích
• Tiêu chuẩn địa phương áp dụng hoặc yêu cầu tiện ích

Câu hỏi thường gặp – Hỏi đáp khách hàng

Câu hỏi 1: Tủ điều khiển công tắc thiết bị đóng cắt có thể rút ra có thể được trang bị thêm vào một trạm biến áp cũ với không gian hạn chế không?

Đ: Vâng. Thiết kế mô-đun và nhỏ gọn của nó (chiều rộng điển hình 650mm cho 12kV) cho phép thay thế thiết bị đóng cắt cố định cũ mà không cần công trình dân dụng. Chúng tôi cung cấp xác minh bố cục miễn phí theo yêu cầu.

Câu hỏi 2: Điều gì xảy ra nếu khóa liên động cơ học bị hỏng trong khi cầu dao ở vị trí được kết nối?

Trả lời: Tủ Lugao bao gồm một cơ cấu nhả thủ công khẩn cấp có thể tiếp cận được thông qua nắp đậy kín. Đây là một thiết kế không an toàn – cầu dao vẫn có thể được rút ra bằng công cụ được cung cấp. Tuy nhiên, chúng tôi khuyến nghị chỉ những nhân viên được đào tạo mới thực hiện việc này.

Câu 3: Giá này có bao gồm tất cả các mô-đun có thể rút ra và các thanh đồng chính không?

Trả lời: Báo giá tiêu chuẩn bao gồm mô-đun cầu dao chính và tất cả các thanh đồng bên trong (được gia công và mạ hoàn chỉnh). Các mô-đun tùy chọn như xe tải PT hoặc thiết bị đo lường được báo giá riêng.

Câu hỏi 4: Làm cách nào để xác minh rằng tủ đáp ứng tiêu chuẩn IEC 62271-200?

Trả lời: Mỗi thiết bị đều có chứng nhận kiểm tra tại nhà máy bao gồm báo cáo kiểm tra phóng điện cục bộ, khả năng chịu tần số nguồn và độ ổn định động. Sự kiểm tra của bên thứ ba (ví dụ: SGS, BV) được chào đón tại cơ sở của chúng tôi.
