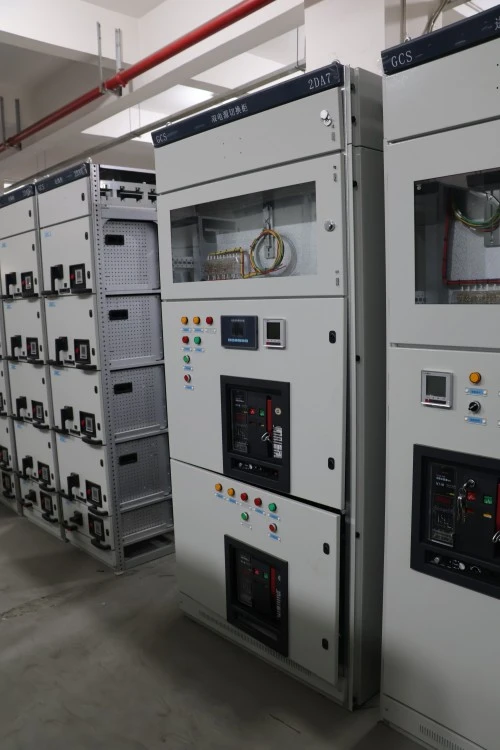

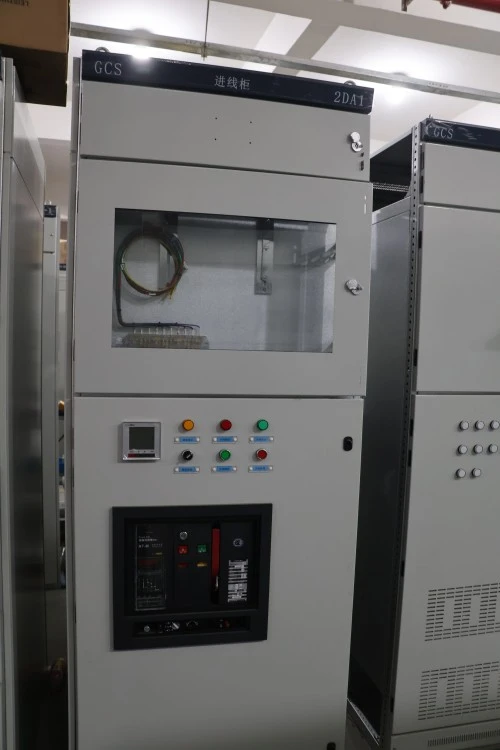

Thiết bị đóng cắt bảng điều khiển điện áp thấp loại rút ra GCS

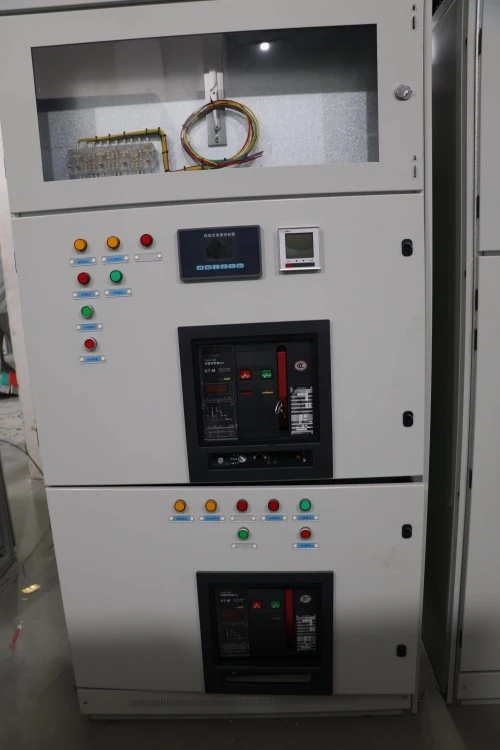

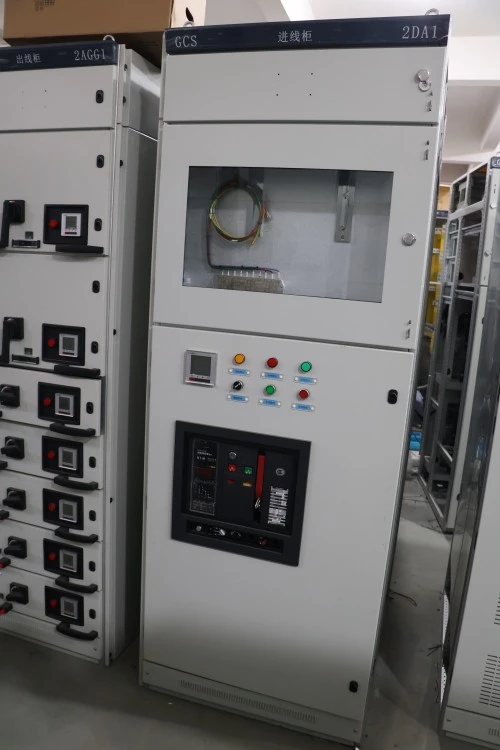

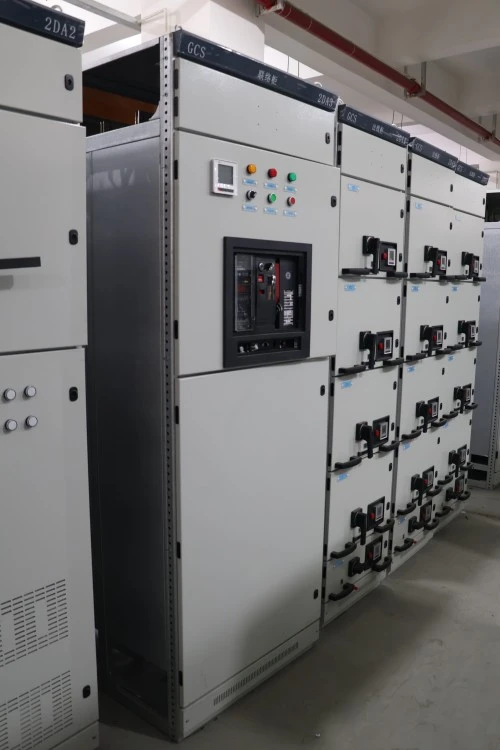

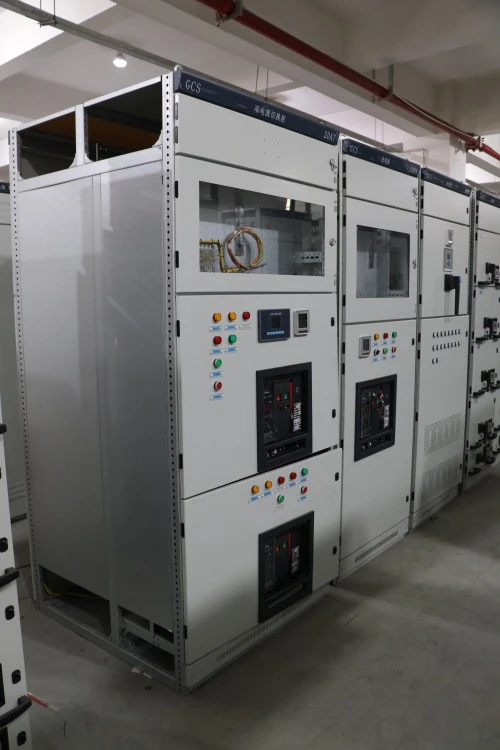

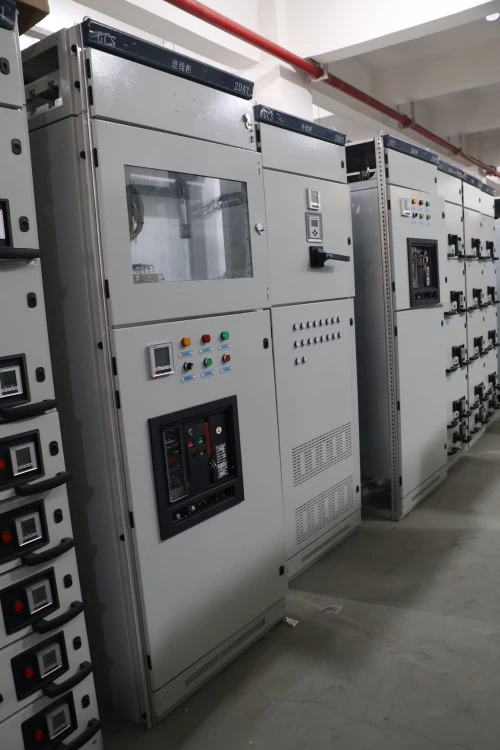

Thiết bị đóng cắt bảng điều khiển điện áp thấp loại kéo ra GCS là cụm thiết bị đóng cắt kèm theo tiên tiến được thiết kế tỉ mỉ để tiếp nhận, phân phối và điều khiển động cơ thông minh trong các hệ thống công nghiệp xoay chiều ba pha hoạt động ở điện áp định mức lên đến 400V (với định mức cách điện đạt 1000V) và dòng định mức thanh cái chính nằm ngang lên đến 4000A. Là xương sống cốt lõi của các trung tâm phân phối điện áp thấp hiện đại, Thiết bị đóng cắt bảng điều khiển điện áp thấp loại rút ra GCS này tích hợp một bộ toàn diện gồm các thành phần chính và phụ—bao gồm bộ ngắt mạch không khí (ACB), bộ ngắt mạch vỏ đúc (MCCB), công tắc tơ, rơle quá tải nhiệt, bộ điều khiển logic lập trình (PLC) và đồng hồ đo kỹ thuật số đa chức năng—vào các ngăn kéo mô-đun được tiêu chuẩn hóa, có thể hoán đổi hoàn toàn.

Thông số sản phẩm (Thông số kỹ thuật)

Dưới đây là bảng thông số kỹ thuật cho Thiết bị đóng cắt bảng điều khiển điện áp thấp loại kéo ra GCS tiêu chuẩn.

Tần số định mức 50Hz / 60Hz Tiêu chuẩn áp dụng IEC 61439-1/2, GB/T 7251 Lắp đặt Trong nhà, đặt trên sàn Vị trí ngăn kéo được kết nối, kiểm tra, ngắt kết nối và rút ra Đầu vào cáp Đầu vào cáp trên hoặc dưới Vật liệu thanh cái Đồng hoặc nhôm tùy theo cấu hình dự án Nhiệt độ môi trường -5°C đến +40°C hoặc các điều kiện cụ thể của dự án Độ cao tiêu chuẩn 2000m, độ cao cao hơn có sẵn theo xác nhận thiết kế.

Tính năng và ứng dụng sản phẩm

Câu hỏi 1: Các tính năng chức năng nổi bật của Thiết bị đóng cắt bảng điều khiển điện áp thấp loại kéo ra GCS này là gì?

Trả lời: Thiết bị đóng cắt bảng điện áp thấp loại kéo ra GCS được đặc trưng bởi khả năng thay thế lẫn nhau và độ an toàn cao. Các ngăn kéo chức năng có cùng mức đánh giá có thể thay thế hoàn toàn cho nhau, loại bỏ các lỗi nối dây trong quá trình thay thế khẩn cấp. Nó cũng có cơ chế khóa liên động cơ học chính xác thực thi nghiêm ngặt trình tự "Thử nghiệm ngoài vị trí", ngăn người vận hành kết nối hoặc ngắt kết nối các mạch khi đang tải. Ngoài ra, thiết kế thông gió tiên tiến đảm bảo tản nhiệt hiệu quả cho các mạch có dòng điện cao.

Câu 2: Kịch bản nào phù hợp nhất cho thiết bị đóng cắt này?

Trả lời: Thiết bị đóng cắt bảng điện áp thấp loại kéo ra GCS này phù hợp lý tưởng cho các lĩnh vực yêu cầu nguồn điện liên tục và khả năng phục hồi sự cố nhanh chóng. Các ứng dụng điển hình bao gồm nhà máy lọc hóa dầu (để điều khiển máy bơm và máy nén), nhà máy sản xuất quy mô lớn (dây chuyền sản xuất tự động), hệ thống phụ trợ nhà máy điện, vận chuyển đường sắt đô thị và trạm biến áp tháp thương mại. Thiết kế dạng kéo của nó khiến nó trở thành lựa chọn ưu tiên cho bất kỳ môi trường quan trọng nào mà thời gian ngừng hoạt động phải được giảm thiểu.

Chi tiết sản xuất

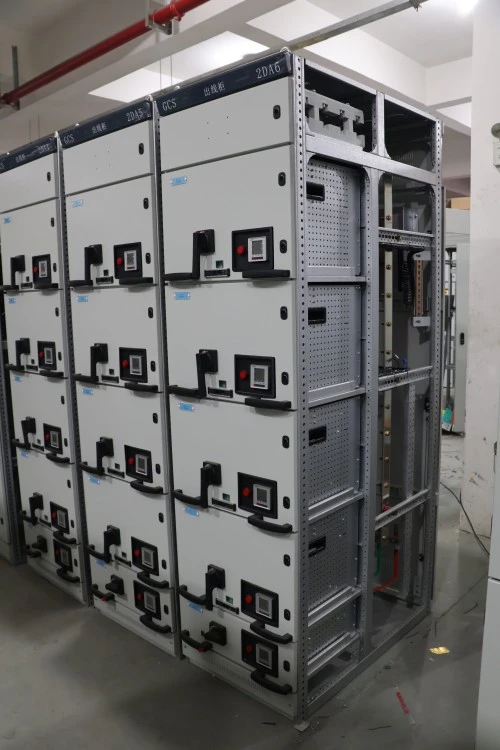

1. Gia công khung tủ – Kết cấu được thiết kế chính xác

Vỏ của Thiết bị đóng cắt bảng điện áp thấp loại rút ra GCS của Lugao Power bắt đầu bằng các tấm thép cán nguội chất lượng cao, được lựa chọn vì độ phẳng vượt trội và tính toàn vẹn về cấu trúc. Tất cả các tấm thép đều được xử lý thông qua các trung tâm đột và uốn tháp pháo CNC nhập khẩu, đạt độ chính xác góc uốn trong phạm vi ± 0,5° và độ chính xác vị trí lỗ trong phạm vi ± 0,1mm. Sau khi tạo hình, khung trải qua quá trình xử lý bề mặt nhiều giai đoạn: tẩy dầu mỡ, tẩy axit, phốt phát và sơn tĩnh điện epoxy, sau đó nung ở nhiệt độ 180–200°C để tạo thành lớp hoàn thiện cứng, chống ăn mòn. Tủ lắp ráp đạt mức bảo vệ từ IP30 đến IP40, bảo vệ hiệu quả các bộ phận bên trong khỏi bụi, hơi ẩm và tiếp xúc ngẫu nhiên.

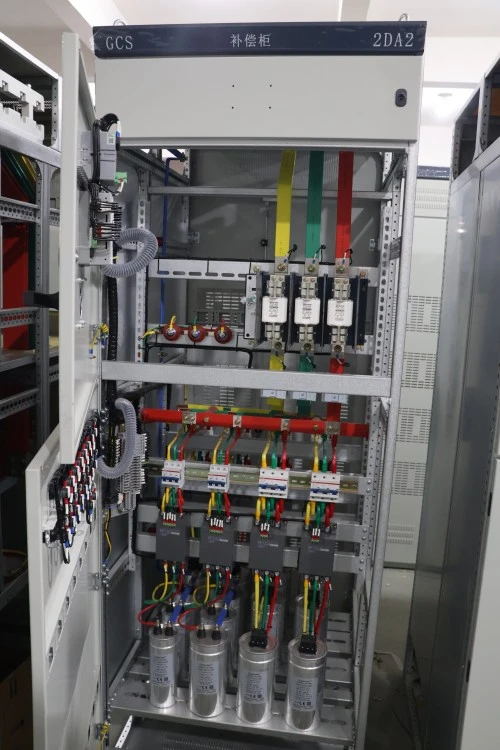

2. Hệ thống thanh cái – Lõi đồng dẫn điện cao

Tất cả các thanh cái chính, dọc và nhánh đều được chế tạo từ đồng điện phân có độ tinh khiết 99,95% (loại T2), đảm bảo độ dẫn điện ≥ 98% IACS. Bề mặt thanh cái được xử lý nhiều lớp—mạ thiếc, mạ bạc hoặc được bọc bằng ống cách nhiệt co nhiệt cấp điện áp cao—để ngăn chặn quá trình oxy hóa và tăng cường tản nhiệt. Mỗi khớp nối thanh cái được siết chặt bằng các công cụ mô-men xoắn đã hiệu chỉnh và được đánh dấu để truy xuất nguồn gốc, loại bỏ các điểm nóng cục bộ có thể ảnh hưởng đến độ tin cậy lâu dài.

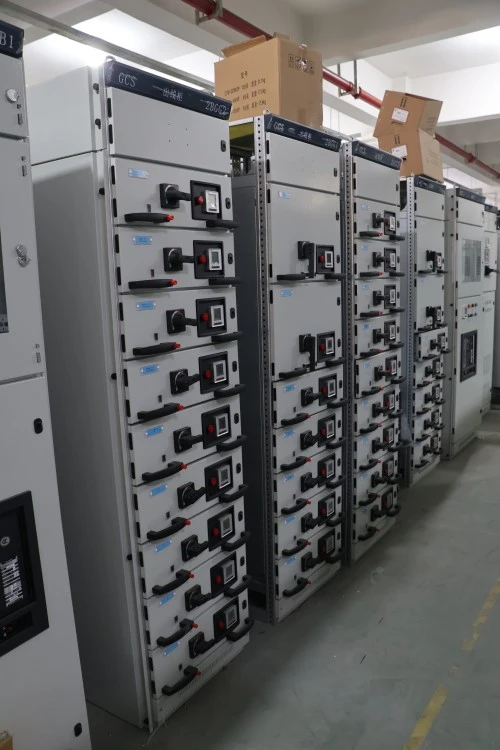

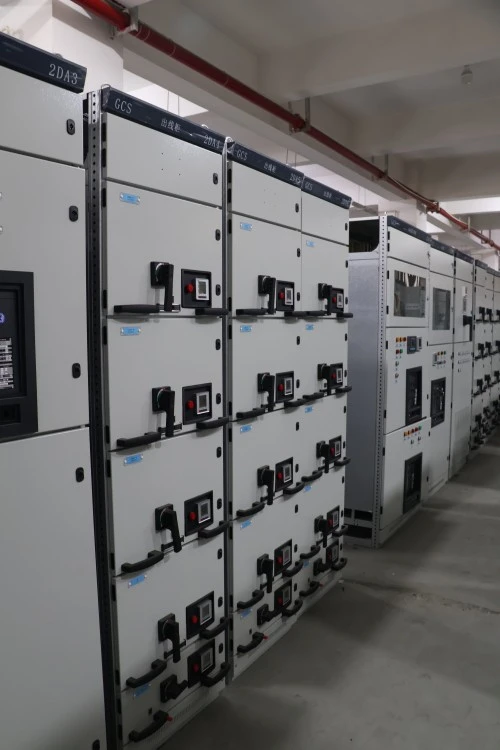

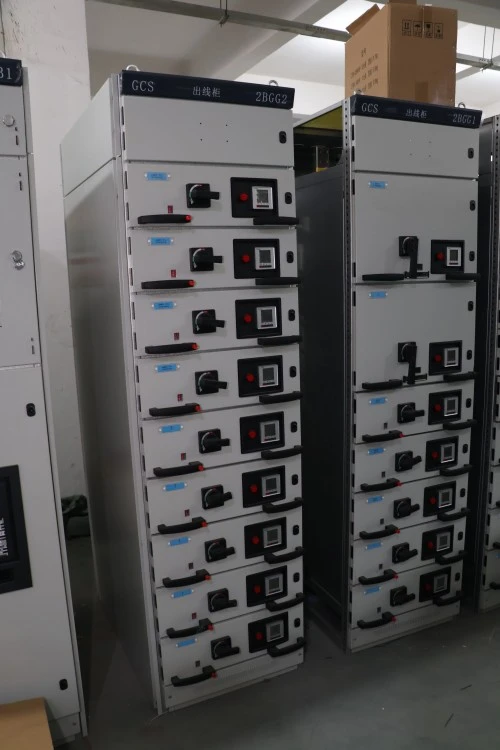

3. Lắp ráp ngăn kéo – Quy trình điều chỉnh "Ba bước"

Mọi đơn vị chức năng kéo ra đều trải qua quá trình điều chỉnh trượt ba bước độc quyền của chúng tôi:

1: Ray dẫn hướng được lắp thủ công và điều chỉnh để căn chỉnh ban đầu.

2: Ngăn kéo được lắp vào và rút ra trong điều kiện không tải để kiểm tra độ trơn tru cơ học và khớp chốt.

3: Trong quá trình kiểm tra tính liên tục về điện, ngăn kéo được đạp nhiều lần trong khi theo dõi điện trở tiếp xúc của phích cắm chính và phụ. Chỉ những đơn vị đáp ứng ngưỡng hoạt động trơn tru của chúng tôi mới được chấp thuận.

Quy trình nghiêm ngặt này đảm bảo mỗi ngăn kéo trượt dễ dàng và duy trì tiếp xúc điện hoàn hảo trong toàn bộ phạm vi di chuyển của nó.

4. Lợi thế cạnh tranh - Dung sai chặt chẽ hơn và liên hệ vượt trội

So với các lựa chọn thay thế thị trường tiêu chuẩn, lợi thế sản xuất của Lugao Power là hữu hình và có thể đo lường được:

Kiểm soát dung sai đường dẫn hướng: Chúng tôi duy trì khoảng cách cơ chế ngăn kéo ở mức ± 0,5mm (mức phổ biến trong ngành là ≥±1,0mm). Dung sai chặt chẽ hơn này giúp ngăn kéo không bị rung hoặc chảy xệ trong quá trình vận hành, trực tiếp loại bỏ nguyên nhân cốt lõi gây ra hiện tượng hao mòn tiếp điểm chính và quá nhiệt.

Đầu nối chính mạ bạc: Tất cả các điểm tiếp xúc của phích cắm đều được chế tạo từ hợp kim đồng và được hoàn thiện bằng lớp mạ bạc có độ dày ≥6μm. Điện trở tiếp xúc thấp hơn và đặc tính chống oxy hóa tuyệt vời của Bạc làm giảm đáng kể tổn thất điện năng tại các điểm kết nối, nâng cao độ ổn định nhiệt lâu dài và hiệu quả năng lượng của toàn bộ Thiết bị đóng cắt bảng điều khiển điện áp thấp loại kéo ra GCS.

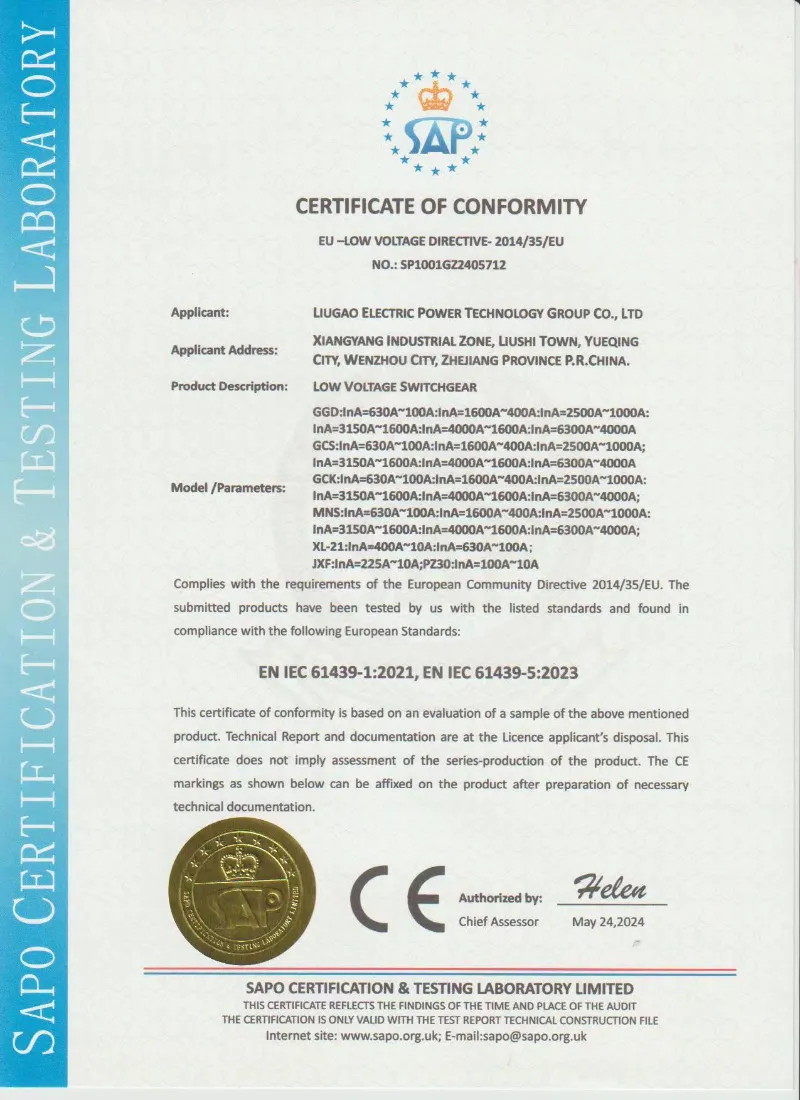

Chứng nhận và đảm bảo chất lượng

Lugao sản xuất thiết bị đóng cắt điện áp thấp loại rút ra GCS theo yêu cầu kỹ thuật của dự án và các tiêu chuẩn thiết bị đóng cắt điện áp thấp hiện hành như IEC 61439-1/2 và GB/T 7251. Các báo cáo kiểm tra và thử nghiệm định kỳ có thể được cung cấp trước khi giao hàng theo thỏa thuận kỹ thuật đã được xác nhận.

• Thiết kế và thử nghiệm dựa trên IEC 61439-1/2
• Sản xuất và kiểm tra dựa trên GB/T 7251
• Kiểm tra khả năng chịu đựng tần số nguồn
• Kiểm tra điện trở cách điện
• Kiểm tra hoạt động cơ khí của ngăn kéo
• Kiểm tra chức năng khóa liên động
• Kiểm tra hoạt động chức năng và hệ thống dây điện thứ cấp
• Kiểm tra mô-men xoắn kết nối thanh cái
• Báo cáo kiểm tra định kỳ trước khi giao hàng
• Hình ảnh kiểm tra nhà máy có sẵn theo yêu cầu



Dịch vụ đóng gói, vận chuyển và hậu mãi

Đóng gói và vận chuyển:

Mỗi Thiết bị đóng cắt bảng điều khiển điện áp thấp loại kéo ra GCS trước tiên được bọc bằng màng PE để chống ẩm và bụi, sau đó được bọc trong các thùng gỗ nặng đã được khử trùng được gia cố bằng dây đai thép. Chúng tôi sử dụng bao bì kín chân không cho các linh kiện điện tử nhạy cảm và các góc bảo vệ được bọc kín hoàn toàn để ngăn ngừa hư hỏng do va chạm trong quá trình vận chuyển. Vận chuyển tiêu chuẩn thông qua container 20GP/40HQ, với các lô hàng được bảo hiểm bởi các công ty bảo hiểm hàng hải hàng đầu thế giới để bảo vệ toàn diện khoản đầu tư của bạn.




Dịch vụ sau bán hàng:

Lugao Power Co., Ltd. cung cấp bảo hành toàn diện 12 tháng kể từ ngày vận hành thử (hoặc 18 tháng kể từ ngày giao hàng, tùy điều kiện nào đến trước). Dịch vụ của chúng tôi bao gồm hỗ trợ qua đường dây nóng kỹ thuật 24/7, hướng dẫn bằng video từ xa và dịch vụ tại chỗ từ các kỹ sư được chứng nhận khi cần thiết. Trong trường hợp xảy ra lỗi về hiệu suất trong điều kiện hoạt động bình thường, chúng tôi cung cấp miễn phí các bộ phận sửa chữa hoặc thay thế.




Câu hỏi và trả lời của khách hàng

Câu hỏi: Thiết bị đóng cắt bảng điện áp thấp loại kéo ra GCS có tương thích với hệ thống thanh cái hiện có của tôi không?

Đ: Có, khả năng tương thích được tuân thủ nghiêm ngặt. Chúng tôi định cấu hình các mặt bích ống nối của Thiết bị đóng cắt bảng điện áp thấp loại kéo ra GCS này để căn chỉnh hoàn hảo với các giao diện đường dẫn thanh cái phía hạ lưu và máy biến áp thượng nguồn của bạn. Vui lòng cung cấp bản vẽ bố trí thiết bị đóng cắt tại chỗ của bạn trong giai đoạn xác nhận kỹ thuật để chúng tôi có thể tùy chỉnh các điểm kết nối.




Hỏi: Điều gì sẽ xảy ra nếu ngăn kéo bị hỏng trong quá trình vận hành? Tôi có thể sửa nó mà không cần tắt máy hoàn toàn không?

Trả lời: Chính xác thì khả năng trao đổi nóng nhanh chóng là lợi thế cốt lõi của nó. Bạn chỉ cần vặn cầu dao bên trong ngăn cụ thể đó sang chế độ "Tắt", rút ​​thiết bị bị lỗi và lắp vào thiết bị dự phòng có xếp hạng giống hệt. Phần còn lại của Thiết bị đóng cắt bảng điện áp thấp loại rút ra GCS đó tiếp tục hoạt động, khôi phục nguồn điện trong vòng vài phút.




Câu hỏi: Làm cách nào để ngăn chặn sự cố phóng điện hồ quang trong quá trình bảo trì buồng thanh cái?

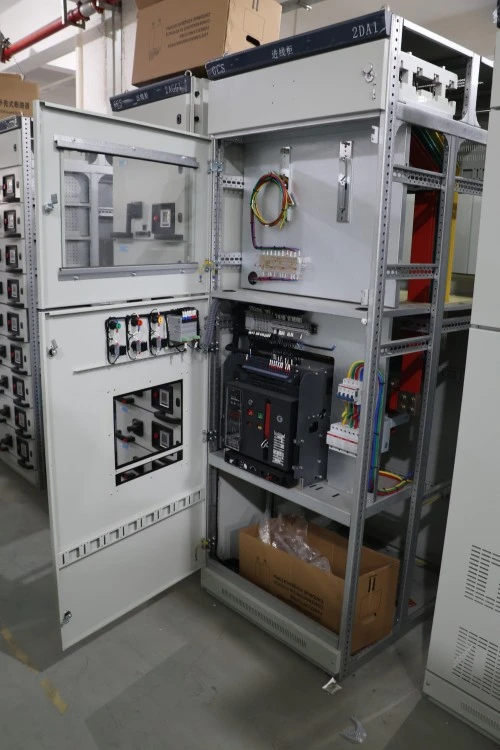

Đáp: An toàn là trên hết. Các khoang thanh cái chính và nhánh được phân chia đầy đủ. Chúng tôi lắp đặt các tấm chắn chống hồ quang giữa buồng kéo ra và buồng thanh cái thẳng đứng. Khi truy cập vào phần thanh cái, tất cả các khối chức năng liền kề có thể được khóa an toàn ở vị trí "Đã ngắt kết nối/Kiểm tra".
