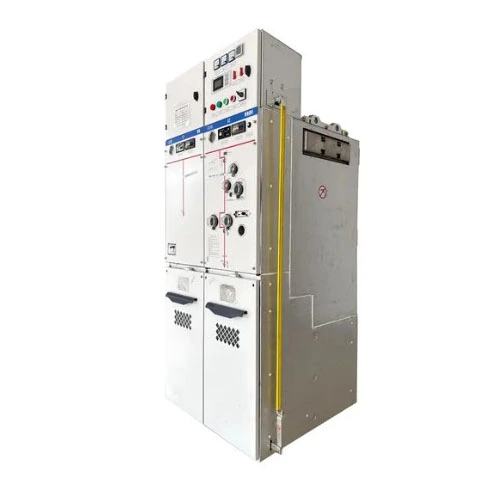

Thiết bị đóng cắt bằng kim loại nhỏ gọn cách điện bằng khí SF6

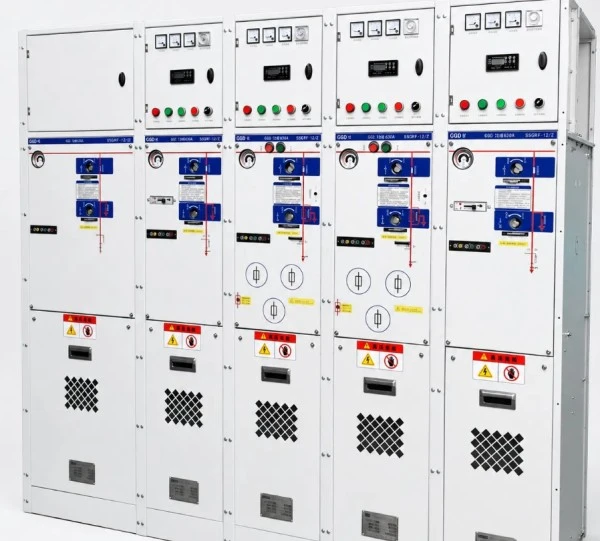

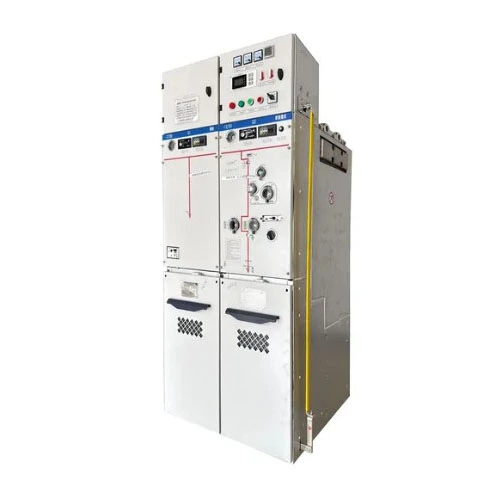

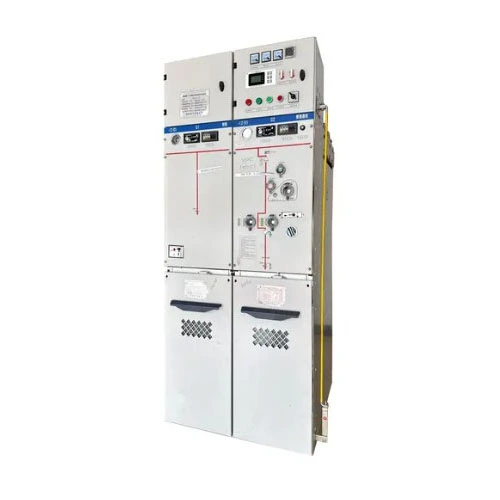

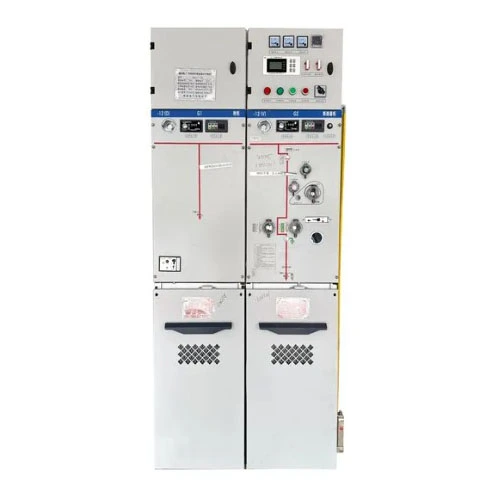

Thiết bị đóng cắt bọc kim loại RMU nhỏ gọn cách điện bằng khí SF6 là bộ phân phối điện hoàn chỉnh bao gồm đầy đủ các thiết bị chuyển mạch điện áp cao, thanh cái, công tắc nối đất và các bộ phận cốt lõi khác bên trong bình khí bằng thép không gỉ chứa đầy khí SF6 làm môi trường cách điện.

Sản phẩm này chủ yếu được sử dụng trong hệ thống điện 12kV/24kV chothiết bị chính vòng (RMU)ứng dụng hoặc phân phối điện đầu cuối.

Nó có thể làm gì?

Nói một cách đơn giản, nó cho phép phân phối, chuyển mạch, bảo vệ và điều khiển nguồn. Các chức năng cụ thể bao gồm:

1. Đóng và cắt dòng tải - chuyển mạch thông thường.

2. Đóng và cắt dòng điện ngắn mạch - kết hợp với cầu chì hoặc cầu dao, cắt nhanh mạch điện khi có sự cố để bảo vệ máy biến áp, đường dây.

3. Cách ly và nối đất - cung cấp điểm ngắt kết nối có thể nhìn thấy và chức năng nối đất để đảm bảo an toàn cho nhân viên bảo trì.

4. Kết nối và bảo vệ cáp - hoạt động như một bộ phận vào/ra, cung cấp bảo vệ quá dòng và ngắn mạch cho các đường cáp.

Nhờ cấu trúc kín hoàn toàn, sản phẩm này đặc biệt phù hợp với môi trường khắc nghiệt (ví dụ: độ cao, độ ẩm, phun muối, bụi nặng) hoặc các vị trí có đất đai hạn chế (ví dụ: trung tâm thương mại, khu dân cư phức hợp, trang trại gió). Nó là sự thay thế lý tưởng cho các thiết bị chính dạng vòng cách nhiệt bằng không khí truyền thống.

Thông số sản phẩm (Thông số kỹ thuật)

Sau đây là các thông số kỹ thuật tiêu chuẩn của thiết bị đóng cắt bọc kim loại nhỏ gọn RMU cách điện bằng khí SF6 được sản xuất bởiCông ty TNHH Điện lực Lugao:

Tính năng và ứng dụng của sản phẩm (Định dạng hỏi đáp)

Câu hỏi 1: Tính năng lớn nhất của thiết bị đóng cắt bọc kim loại RMU nhỏ gọn cách điện bằng khí SF6 này là gì?

Trả lời: Đặc điểm lớn nhất là cực kỳ nhỏ gọn và thiết kế cách nhiệt hoàn toàn. So với RMU cách điện bằng không khí truyền thống, sản phẩm của chúng tôi giảm thể tích khoảng 70% trong khi vẫn duy trì hiệu suất điện vượt trội. Tất cả các bộ phận mang điện áp cao đều được bọc kín hoàn toàn bên trong bình khí bằng thép không gỉ, không bị ảnh hưởng bởi sự ngưng tụ bên ngoài, ô nhiễm hoặc động vật nhỏ---thực sự đạt được 30 năm hoạt động không cần bảo trì. Ngoài ra, thiết bị chính dạng vòng cách điện SF6 của chúng tôi có thiết kế mô-đun, cho phép kết hợp linh hoạt các thiết bị vào/ra, thiết bị đo sáng, thiết bị PT, v.v., theo yêu cầu của người dùng.

Câu 2: Nó đáng tin cậy như thế nào trong môi trường khắc nghiệt?

Đáp: Cực kỳ đáng tin cậy. Bình xăng được sản xuất bằng phương pháp hàn laser và phát hiện rò rỉ khí heli, với tỷ lệ rò rỉ hàng năm dưới 0,1%, đảm bảo ổn định áp suất khí SF6 lâu dài. Ngay cả ở nhiệt độ cực lạnh -40°C hoặc nhiệt độ cao +55°C hoặc ở độ cao lên tới 3000 mét, sản phẩm của chúng tôi vẫn duy trì mức cách nhiệt định mức. Nhiều khách hàng đã lắp đặt thiết bị đóng cắt RMU nhỏ gọn này tại các mỏ và trang trại gió ven biển, nơi nó đã hoạt động trong nhiều năm mà không xảy ra bất kỳ sự cố phóng điện cách điện nào.

Câu 3: Sản phẩm có thiết kế an toàn gì?

Đáp: An toàn là ưu tiên hàng đầu của chúng tôi. Sản phẩm có hệ thống khóa liên động “năm biện pháp phòng ngừa” (ngăn chặn hoạt động của cầu dao không chính xác, ngăn chặn việc chuyển mạch các bộ cách ly khi đang tải, ngăn chặn việc đóng công tắc nối đất khi có điện, ngăn chặn việc cấp điện khi tiếp đất đóng và ngăn không cho đi vào các ngăn mang điện). Ngoài ra, bình xăng có mức lỗi hồ quang bên trong là IAC AFLR 20kA/1s, với các kênh giảm áp dẫn năng lượng hồ quang đến khu vực an toàn bên ngoài vỏ bọc. Một cửa sổ quan sát trên bảng điều khiển cung cấp cái nhìn rõ ràng về trạng thái khoảng cách ly.

Câu hỏi 4: Nó phù hợp với những tình huống ứng dụng cụ thể nào?

Trả lời: Sản phẩm của chúng tôi được sử dụng rộng rãi trong các trường hợp sau:

● Các khu dân cư đô thị, tòa nhà thương mại---là đơn vị đầu vào và phân phối chính trong các trạm biến áp, tiết kiệm không gian sàn.

● Trang trại gió, nhà máy quang điện---là các đơn vị RMU bên trong các trạm biến áp nhỏ gọn, chịu được sự thay đổi nhiệt độ.

● Các khu công nghiệp, nhà máy---bảo vệ máy biến áp vừa và nhỏ, thay thế cầu chì ngắt truyền thống.

● Tàu điện ngầm, đường hầm, sân bay---các nút cung cấp điện có độ tin cậy cao yêu cầu tỷ lệ sự cố thấp.

● Trung tâm dữ liệu---Phụ tải cấp A có yêu cầu cực kỳ cao về tính liên tục của nguồn cung cấp, cho phép truyền tải điện dự phòng tự động bằng tự động hóa.

● Mỏ, bến cảng---môi trường bụi bặm, ẩm ướt nơi việc xây dựng hoàn toàn kín là một lợi thế rõ ràng.

Cho dù bạn cần một hay hàng trăm thiết bị đóng cắt bọc kim loại RMU nhỏ gọn cách điện bằng khí SF6, chúng tôi đều có thể cung cấp các giải pháp tiêu chuẩn hóa hoặc tùy chỉnh.

Chi tiết sản xuất (Lợi thế so với đối thủ cạnh tranh)

So sánh chi tiết: Lugao Power so với các thương hiệu thông thường

Ưu điểm khác biệt cốt lõi của chúng tôi:

1. Thực sự “không cần bảo trì”: Các thương hiệu thông thường tuyên bố không cần bảo trì nhưng có tỷ lệ rò rỉ gas hàng năm >1%, cần phải đổ đầy lại sau mỗi 3-5 năm.Lugao điệnsử dụng vòng đệm kín kép + cấu trúc đệm kín bằng kim loại với tỷ lệ rò rỉ hàng năm ≤0,1% - không cần nạp lại trong vòng đời thiết kế.

2. Khả năng thích ứng với môi trường khắc nghiệt: Sản phẩm của chúng tôi đã vượt qua các thử nghiệm điển hình ở nhiệt độ thấp -45°C và nhiệt độ cao +60°C cũng như thử nghiệm phun muối trong 720 giờ (thông thường = 96 giờ) – phù hợp với các vùng ven biển và núi cao.

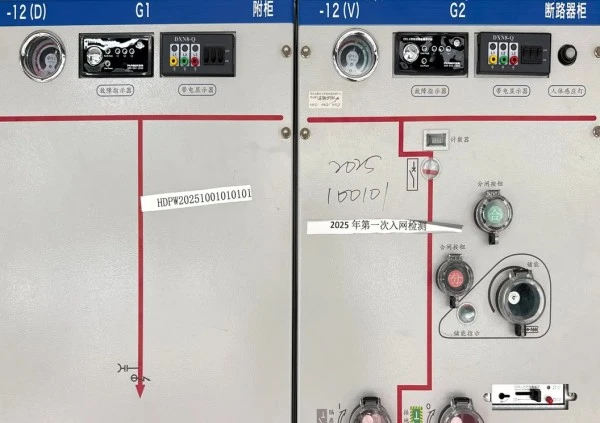

3. Vận hành thân thiện với người dùng: Vị trí chuyển đổi, trạng thái nối đất và trạng thái đóng/mở đều được mã hóa màu trên bảng điều khiển và tay cầm vận hành cung cấp phản hồi lực để ngăn chặn hoạt động sai.

4. Khả năng chịu ngắn mạch cao hơn: Tiêu chuẩn yêu cầu 20kA/3s; chúng tôi thiết kế với biên độ 25kA/3 giây và khả năng chịu tải cao nhất là 63kA --- vượt mức trung bình của ngành tới 15%.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Khí SF6 trong thiết bị đóng cắt bọc kim loại RMU nhỏ gọn cách điện bằng khí SF6 này có thân thiện với môi trường không? Liệu nó có bị loại bỏ sau này không?

Trả lời: Hiện tại, SF6 vẫn là loại khí cách nhiệt tốt nhất, nhưng chúng tôi đã phát triển các phiên bản thân thiện với môi trường (C4 hoặc không khí khô). Bình xăng của thiết bị bạn mua được làm kín cực kỳ tốt, ít rò rỉ xăng trong hơn 30 năm hoạt động. Nếu cần trang bị thêm thân thiện với môi trường trong tương lai, chúng tôi có thể cung cấp dịch vụ thay thế bình xăng hoàn chỉnh.

Câu 2: Tôi nên làm gì nếu áp suất khí giảm trong quá trình vận hành?

Trả lời: Sản phẩm của chúng tôi đạt tiêu chuẩn với máy đo mật độ khí (có tiếp điểm cảnh báo áp suất thấp). Khi áp suất giảm xuống 0,25 bar (tương đối), tín hiệu cảnh báo sẽ được gửi đến hệ thống điều khiển. Khi đó, bạn nên yêu cầu cắt điện và đội ngũ hậu mãi của chúng tôi sẽ đến kiểm tra rò rỉ và nạp lại SF6. Trong những trường hợp bình thường, hầu như không cần phải đổ đầy lại do rò rỉ.

Câu 3: Sản phẩm có thể thích ứng với các hệ thống tự động hóa phân phối hiện có không?

Đ: Chắc chắn rồi. Khí SF6 của chúng tôi trong RMU nhỏ gọn cách điện bằng khí SF6 này được dành riêng cho các giao diện DTU và không gian cho các cơ chế vận hành điện. Bằng cách thêm mô-đun điện và cáp điều khiển, nó có thể được kết nối với các giao thức truyền thông IEC 60870-5-101/104 hoặc Modbus để đạt được khả năng đóng/mở từ xa, đọc dòng điện/điện áp và tải lên chỉ báo lỗi.

Tại sao chọn Lugao Power?

Được thành lập vào năm 2016:Lugao điện là nhà sản xuất chuyên nghiệp về thiết bị phân phối và truyền tải điện trung thế và cao thế, có nhà máy riêng và khả năng R&D, sản xuất và bán hàng tích hợp.

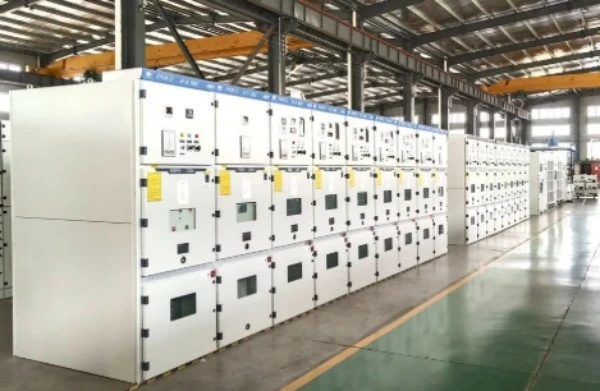

Cơ sở sản xuất rộng hơn 3.000 m2:Cơ sở sản xuất của chúng tôi hỗ trợ sản xuất, lắp ráp, kiểm tra và thử nghiệm máy biến áp điện, RMU, thiết bị đóng cắt và các thiết bị phân phối điện khác.

Hơn 30 quốc gia được phục vụ:Sản phẩm của Lugao Power đã được xuất khẩu tới hơn 30 quốc gia, phục vụ lưới điện, công nghiệp, cơ sở hạ tầng, năng lượng tái tạo và các dự án quốc tế khác.

Chứng nhận ISO9001 & SGS:Quy trình quản lý chất lượng và sản xuất của chúng tôi được hỗ trợ bởi các chứng nhận ISO 9001 và SGS. Các sản phẩm áp dụng cũng có sẵn với chứng nhận CE và CCC.

60+ Nhân viên kỹ thuật:Đội ngũ kỹ thuật của chúng tôi hỗ trợ thiết kế sản phẩm, cấu hình dự án, giải pháp tùy chỉnh và tài liệu kỹ thuật cho các yêu cầu phân phối điện khác nhau.

Hỗ trợ dự án trực tiếp tại nhà máy:Từ lựa chọn sản phẩm và thiết kế kỹ thuật đến sản xuất, thử nghiệm, giao hàng và hỗ trợ sau bán hàng, Lugao Power cung cấp hỗ trợ tích hợp cho các dự án phân phối điện toàn cầu.
