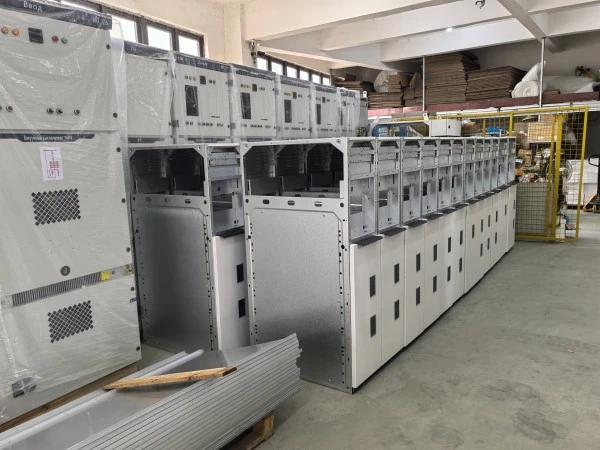

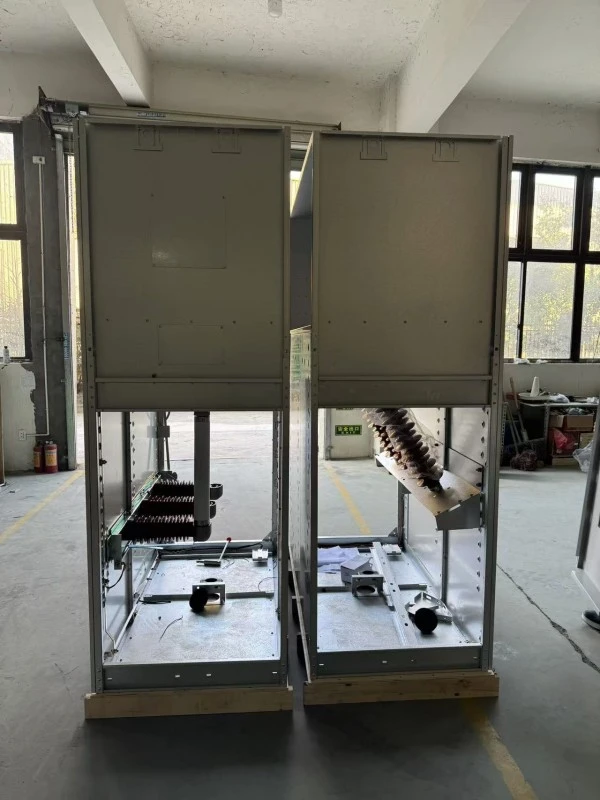

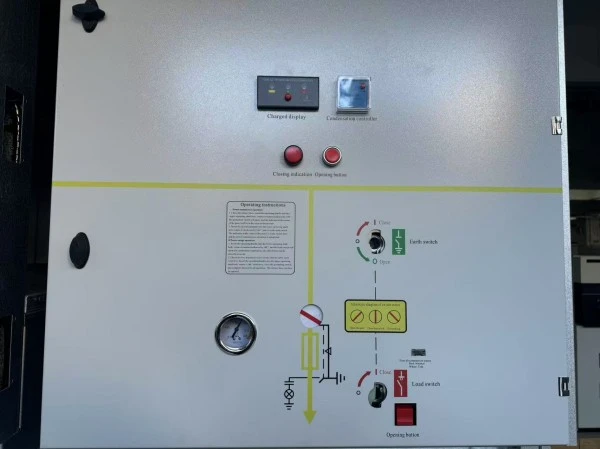

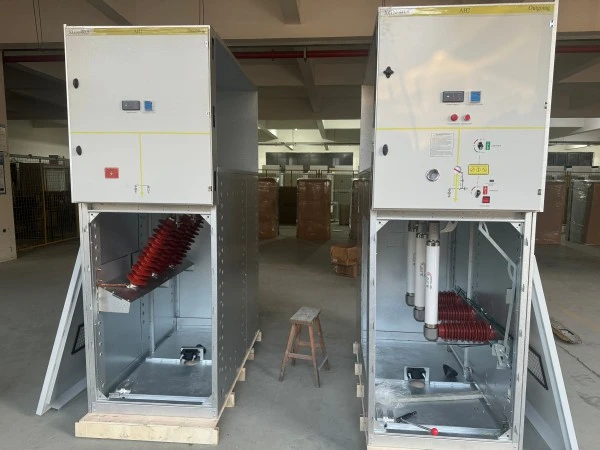

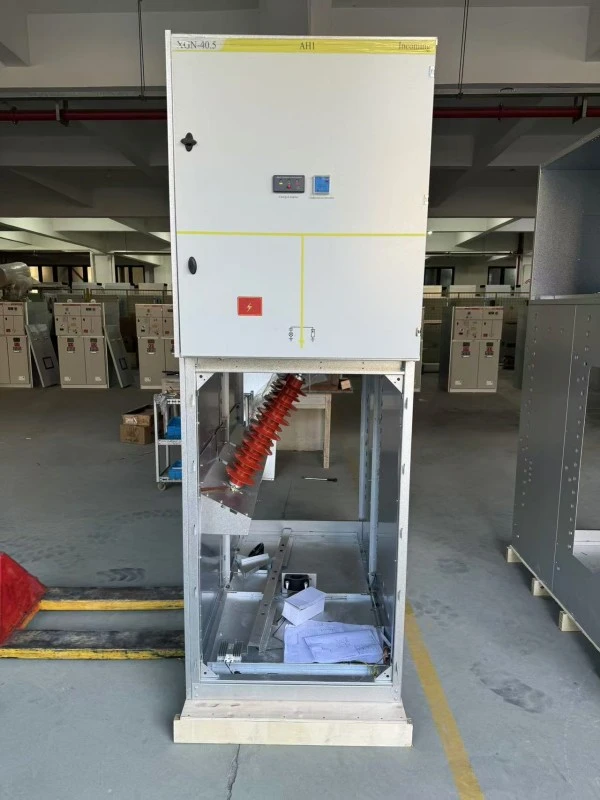

Khí cách nhiệt thân thiện với môi trường RMU

Khí cách nhiệt thân thiện với môi trường RMU (Thiết bị chính dạng chuông) là thiết bị đóng cắt trung thế có vỏ bọc bằng kim loại, kín, được lắp ráp tại nhà máy (lên đến 24kV), sử dụng hỗn hợp khí thân thiện với môi trường làm môi trường cách điện và dập tắt hồ quang chính---thay vì SF6 nguyên chất. Không giống như các RMU SF6 truyền thống có Tiềm năng nóng lên toàn cầu cao (GWP = 23.500), SF₆ có GWP khoảng 24.300 theo dữ liệu tham chiếu hiện tại của EU. RMU sinh thái của Lugao Power sử dụng không khí tổng hợp, hỗn hợp N₂/SF₆ (với ít hơn 10% SF6) hoặc khí dựa trên fluoroketone (C5-FK). Những khí này không độc hại, không bắt lửa và có GWP dưới 1 (đối với không khí tổng hợp) hoặc dưới 600 (đối với C5-FK), so với 23.500 đối với SF6 nguyên chất.

Ưu điểm sản phẩm

Tại sao chọnLugao điệnRMU Khí sinh thái thay vì các giải pháp thay thế SF6?

Tính năng sản phẩm

Danh sách tính năng với giải thích kỹ thuật

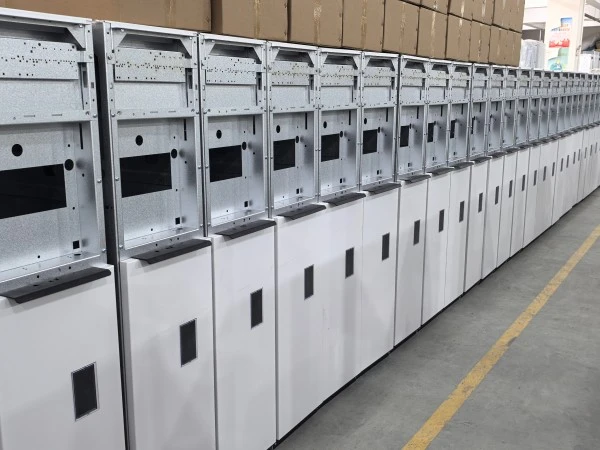

Chi tiết sản xuất

Lugao điện sản xuất RMU khí sinh thái như thế nào

Mỗi RMU cách nhiệt bằng khí thân thiện với môi trường được sản xuất tại cơ sở được chứng nhận ISO 9001:2021 và ISO 14001 của chúng tôi ở Ôn Châu, Trung Quốc. Quy trình sản xuất được điều chỉnh đặc biệt để xử lý khí sinh thái – khác với dây chuyền sản xuất SF6.

Quy trình sản xuất từng bước

1. Chế tạo bồn chứa

● Thép không gỉ 3mm (AISI 304) – cắt laser, uốn cong bằng robot, hàn bằng quy trình MIG tự động.

● Phát hiện rò rỉ khí heli 100%: Bể chìm trong buồng chân không; thử nghiệm phun khí heli – tốc độ rò rỉ <1×10⁻⁶ mbar·L/s (nghiêm ngặt hơn 20 lần so với yêu cầu của IEC).

2. Lắp ráp linh kiện

● Cơ cấu chuyển mạch ba vị trí được lắp ráp trong phòng sạch (Loại 100.000).

● Các điểm tiếp xúc bằng đồng mạ bạc (độ dày 15μm) – đảm bảo điện trở tiếp xúc thấp (<30μΩ).

● Cơ cấu cửa trập – thép không gỉ, dẫn động bằng cam.

3. Xử lý chân không

● Bể được làm nóng đến 80°C trong điều kiện chân không (<10 Pa) trong 8 giờ – loại bỏ độ ẩm (mục tiêu <10ppm).

● Ngăn chặn sự ngưng tụ bên trong và đánh thủng điện môi.

4. Nạp khí sinh thái

● Hỗn hợp khí được chuẩn bị tại trạm trộn chuyên dụng (độ chính xác ±1%).

● Đối với hỗn hợp C5-FK: C5-FK (fluoroketone) + CO₂ + O₂ (dấu vết).

● Áp suất nạp: 0,04 MPa tương đối ở 20°C.

● Mỗi bình được đánh số sê-ri và có nhãn thành phần khí.

5. Kiểm tra điện lần cuối

● Chịu được tần số nguồn: 42kV/1 phút (đơn vị 12kV).

● Xung sét: đỉnh 75kV (1,2/50μs).

● Phóng điện cục bộ: <5pC ở 1,2Ur (điện áp thử nghiệm 12kV = 14,4kV).

● Đo điện trở tiếp xúc: Ghi trên giấy chứng nhận kiểm nghiệm.

● Kiểm tra vận hành cơ khí: 50 chu kỳ đóng/mở – không thay đổi áp suất khí.

6. Xác minh khóa liên động

● Tất cả các khóa liên động cơ khí được kiểm tra bằng chốt đo – đo lực được ghi lại.

7. Bao bì

● Bộ phận nạp khí được đóng kín bằng nắp vận chuyển trên van.

● Đồng hồ đo áp suất được bảo vệ bằng vỏ xốp

Các cột mốc kiểm soát chất lượng

Dịch vụ sau bán hàng & Bảo hành

Thời hạn bảo hành:

12 tháng kể từ ngày vận hành hoặc 18 tháng kể từ ngày giao hàng (tùy điều kiện nào đến trước).

Được bảo hành:

1. Tất cả các bộ phận cơ khí (cơ cấu chuyển mạch, khóa liên động, dao tiếp địa, đèn báo)

2. Tính toàn vẹn của bình gas (rò rỉ do lỗi sản xuất)

3. Địa chỉ liên hệ chính và phụ

4. Thành phần khí sinh thái (nếu nhà máy sản xuất sai lệch so với giấy chứng nhận)

5. Đồng hồ đo áp suất và theo dõi mật độ

Không được bảo hiểm:

1. Damage from improper storage or installation (e.g., dropping the unit)

2. Ăn mòn bên ngoài do môi trường khắc nghiệt (ví dụ: nhà máy hóa chất)

3. Thiên tai (động đất, lũ lụt, sét đánh)

4. Vật tư tiêu hao (cầu chì, đèn báo, pin)

Câu hỏi thường gặp

Câu hỏi 1: Chính xác loại khí nào được sử dụng trong RMU cách nhiệt bằng khí thân thiện với môi trường?

Trả lời: Lugao Power cung cấp hai tùy chọn:

● Tùy chọn A (kinh tế): Hỗn hợp N₂ + 10% SF₆ – GWP ≈ 2.350 (vẫn thấp hơn 90% so với SF₆ nguyên chất).

● Tùy chọn B (cao cấp xanh): C5-FK (fluoroketone) + CO₂ + O₂ – GWP < 600, không có PFAS, thích hợp cho các dự án muốn giảm sự phụ thuộc vào khí cách nhiệt SF₆ có GWP cao..

Cả hai đều không độc hại, không bắt lửa và được phê duyệt theo tiêu chuẩn IEC 62271-200.

Câu 2: Hiệu suất của khí có giống với SF6 không?

Trả lời: Có, ở cùng áp suất vận hành (0,04-0,05 MPa), cường độ điện môi và khả năng dập tắt hồ quang là tương đương. RMU thân thiện với môi trường của chúng tôi vượt qua các thử nghiệm cùng loại với các thiết bị SF6: chịu được 42kV, tạo ngắn mạch 20kA và 50 thao tác cơ học.

Câu 3: Điều gì xảy ra nếu gas bị rò rỉ? Có nguy hiểm cho người lao động không?

Trả lời: Khí sinh thái không độc hại (không giống như SF6 có thể tạo ra các sản phẩm phụ độc hại khi bị phóng điện). Tuy nhiên, rò rỉ lớn trong không gian hạn chế có thể chiếm chỗ oxy. RMU của Lugao Power có cảnh báo áp suất thấp. Nếu được kích hoạt, hãy thông gió cho phòng trước khi vào. Bản thân khí này an toàn khi hít vào với lượng nhỏ (tương tự như việc xả bình cứu hỏa CO₂).

Q4: Tôi có thể đổ xăng tại chỗ nếu cần không?

Trả lời: Bình chứa được niêm phong trọn đời---bạn không bao giờ cần phải đổ đầy lại trong điều kiện bình thường (tỷ lệ rò rỉ <0,1% mỗi năm). Tuy nhiên, nếu van bị hỏng, Lugao Power sẽ cung cấp bộ dụng cụ nạp lại hỗn hợp khí chính xác. Chúng tôi khuyên bạn không nên sử dụng SF6 cục bộ – điều đó sẽ làm mất đi mục đích bảo vệ môi trường.

Câu 5: RMU cách nhiệt bằng khí thân thiện với môi trường của bạn có đắt hơn SF6 không?

Trả lời: Chi phí mua ban đầu cao hơn khoảng 8-12% do dây chuyền sản xuất chuyên dụng và hỗn hợp khí. Tuy nhiên:

1. Bạn tránh được chi phí thu hồi SF6 trong tương lai

2. Bạn đủ điều kiện nhận ưu đãi thuế công trình xanh (ví dụ: ở Singapore, EU).

3. Nhiều công ty điện lực hiện nay phải trả giá cao hơn cho thiết bị đóng cắt không chứa SF6 khi tính điểm mua sắm của họ.

4. Vòng đời hơn 20 năm, RMU sinh thái của Lugao có chi phí trung bình hoặc rẻ hơn.

Câu hỏi 6: RMU này có những chứng chỉ gì?

Đáp: Các thử nghiệm điển hình đầy đủ theo tiêu chuẩn IEC 62271-200 (được chứng nhận Kema). Thêm vào:

● ISO 14001 (quản lý môi trường sản xuất)

● Dấu CE

● Tiếng Trung GB/T 3906

Câu hỏi 7: Tôi có thể trang bị thêm khí sinh thái cho bảng điều khiển SF6 RMU hiện có không?

Trả lời: Không, hệ thống xử lý khí, vòng đệm và cài đặt áp suất là khác nhau. Tuy nhiên, Lugao điệnRMU cách nhiệt bằng khícó cùng kích thước bên ngoài và khoảng cách thanh cái như hầu hết các RMU SF6 tiêu chuẩn. Điều này cho phép thay thế “thả vào” mà không cần công trình dân dụng.

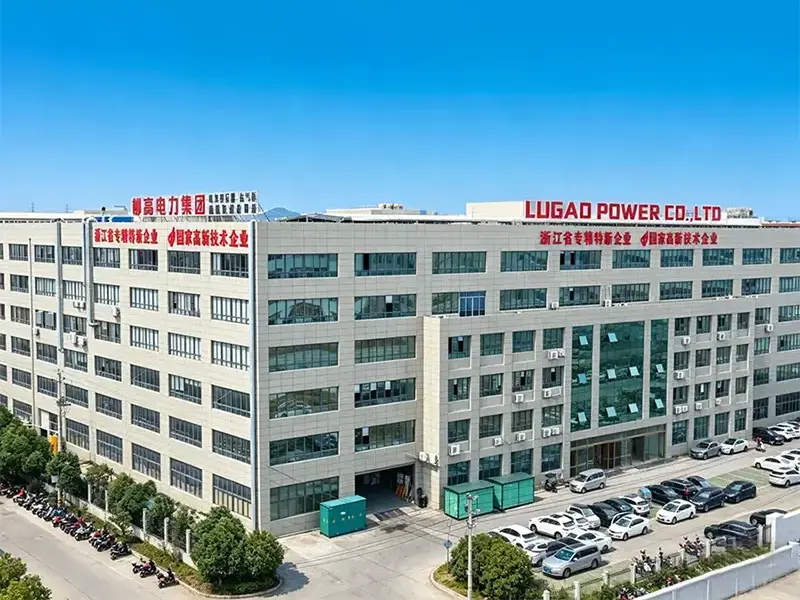

Nhà máy Lô Cao
