Tủ điện đóng cắt cách điện RMU MV HV với VCB

Nó là gì?

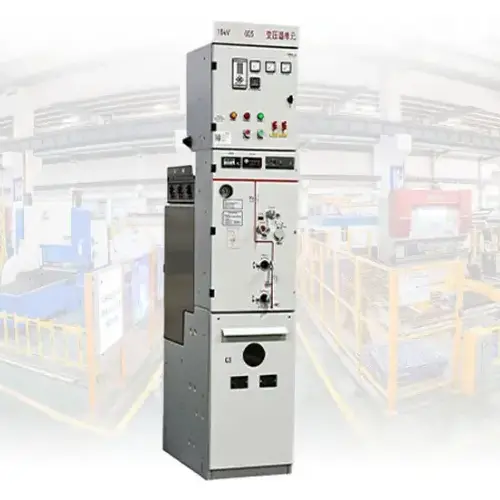

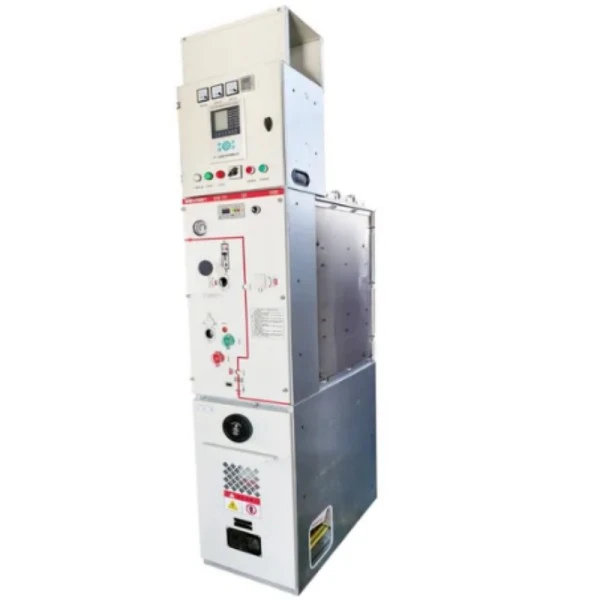

Tủ điện đóng cắt cách điện RMU MV HV với VCB là thiết bị phân phối điện vỏ kim loại được lắp ráp tại nhà máy kết hợpThiết bị chính dạng vòng (RMU)chức năng với công nghệ Bộ ngắt mạch chân không (VCB). RMU cho phép cấu hình mạng vòng—nguồn có thể truyền từ một trong hai hướng, đảm bảo tính liên tục của nguồn cung cấp. VCB, được đặt trong một bộ ngắt chân không kín, sẽ dập tắt hồ quang trong vòng một phần nghìn giây khi xảy ra lỗi.

RMU (Thiết bị chính vòng) đề cập đến cụm thiết bị đóng cắt nhỏ gọn được thiết kế cho các mạng điện vòng. Không giống như các hệ thống phân phối hướng tâm trong đó một lỗi đơn lẻ có thể cắt điện cho toàn bộ phụ tải hạ lưu, RMU cho phép bạn tạo cấu hình vòng: nguồn điện có thể chạy từ một trong hai hướng. Khi xảy ra lỗi trên một phần, bạn chỉ cần cách ly phần đó trong khi phần còn lại của mạng tiếp tục nhận điện từ nguồn cấp dữ liệu thay thế.

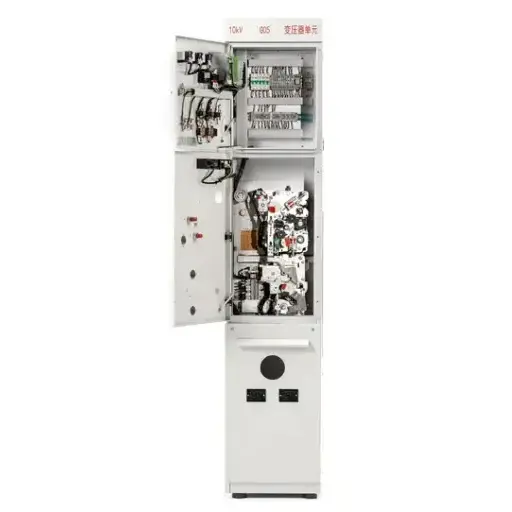

VCB (Máy cắt chân không) là trái tim của hệ thống bảo vệ bảng điều khiển này. Bên trong bộ ngắt chân không kín, bộ ngắt mạch có thể dập tắt hồ quang điện trong vòng một phần nghìn giây khi xảy ra lỗi. Do không có không khí hoặc dầu bên trong thiết bị ngắt nên hồ quang được dập tắt gần như ngay lập tức, giảm thiểu hư hỏng cho thiết bị phía sau và kéo dài tuổi thọ tiếp điểm.

Thiết bị đóng cắt cách điện MV HV chỉ ra rằng sản phẩm này hoạt động ở dải điện áp trung thế đến cao áp (thường là 12kV đến 40,5kV) và sử dụng công nghệ cách điện tiên tiến—khí SF6 hoặc chất điện môi rắn—để cách ly các bộ phận sống với môi trường.

Nó có thể làm gì?

1. Điều khiển phân phối điện – Bật/tắt mạch thủ công hoặc thông qua SCADA

2. Bảo vệ lỗi – Ngắt dòng ngắn mạch lên tới 31,5kA

3. Cách ly mạng – Nối đất an toàn cho cáp đi để bảo trì

Bảng điều khiển này cho phép các tiện ích, nhà máy công nghiệp và tòa nhà thương mại đạt được thời gian ngừng hoạt động gần như bằng 0 trong khi vẫn duy trì sự an toàn tuyệt đối cho nhân viên. Mỗi Tủ điện đóng cắt cách điện RMU MV HV có VCB đều được chế tạo để hoạt động trong những môi trường khắc nghiệt nhất.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Các tính năng chính

Bảo vệ VCB tích hợp---Không giống như các RMU tiêu chuẩn có cầu chì, Bảng điều khiển thiết bị đóng cắt cách điện RMU MV HV với VCB của chúng tôi cung cấp khả năng ngắt lỗi ở mức tối đa. Bộ ngắt chân không không cần bảo trì trong suốt thời gian sử dụng.

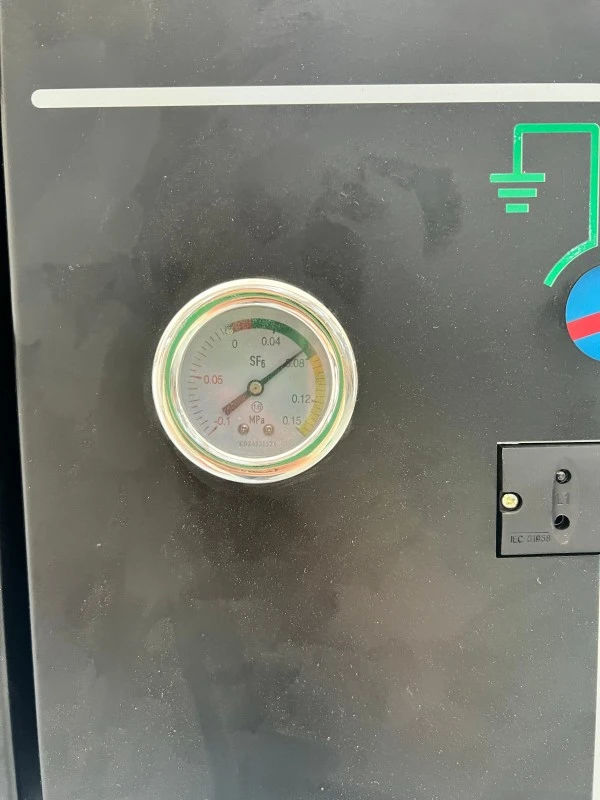

Bể cách nhiệt SF6 kín --- Tất cả các bộ phận mang điện được đặt trong bể thép không gỉ 3mm với độ rò rỉ hàng năm <0,1%. Không làm sạch, không kiểm tra cách điện, không tiếp xúc với bụi hoặc sương muối.

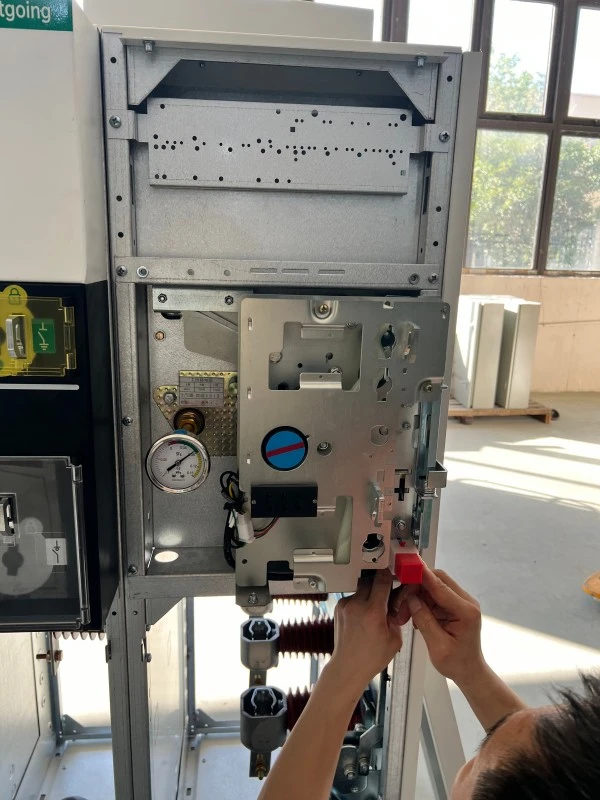

Bộ ngắt kết nối ba vị trí cung cấp các vị trí được kết nối, ngắt kết nối và nối đất với khóa liên động cơ học để ngăn chặn trình tự không chính xác.

Chịu được hồ quang bên trong---Đã được thử nghiệm ở tốc độ 20kA/1 giây với khả năng giảm áp giúp dẫn khí nóng ra xa người vận hành.

Dấu chân nhỏ gọn---Chiếm ít không gian sàn hơn 30-50% so với thiết bị đóng cắt cách điện bằng không khí, lý tưởng cho các trạm biến áp có không gian hạn chế.

Giám sát từ xa --- Các tiếp điểm phụ tiêu chuẩn cộng với giao tiếp Modbus hoặc IEC 61850 tùy chọn.

Ứng dụng

● Phân phối điện đô thị (trạm biến áp tầng hầm, khu phức hợp thương mại)

● Trang trại gió và mặt trời (chịu được rung động, nhiệt độ khắc nghiệt)

● Nhà máy công nghiệp (thép, xi măng, hóa dầu)

● Trung tâm dữ liệu (Yêu cầu về thời gian hoạt động Cấp III/IV)

● Trạm biến áp sức kéo đường sắt (hệ thống 25kV)

● Hoạt động khai thác mỏ (môi trường bụi bặm, ẩm ướt)

Hỏi đáp về tính năng

Hỏi: VCB khác với công tắc ngắt tải như thế nào?

A: Công tắc ngắt tải chỉ ngắt dòng tải thông thường. VCB trong Bảng điều khiển thiết bị đóng cắt cách điện RMU MV HV có VCB này sẽ ngắt dòng điện sự cố lên tới 31,5kA trong một phần nghìn giây, sử dụng bộ ngắt chân không không có môi trường ion hóa.

Chi tiết sản xuất

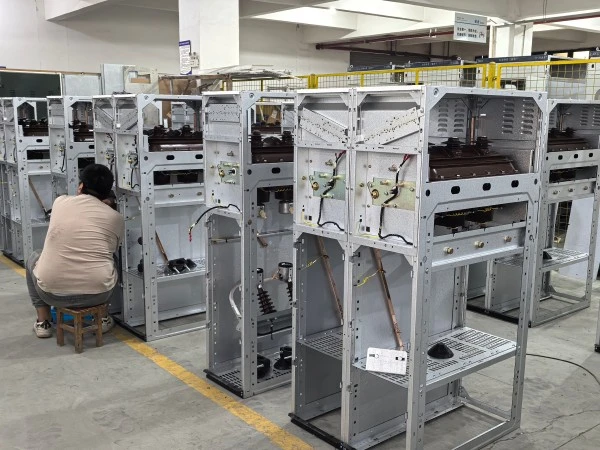

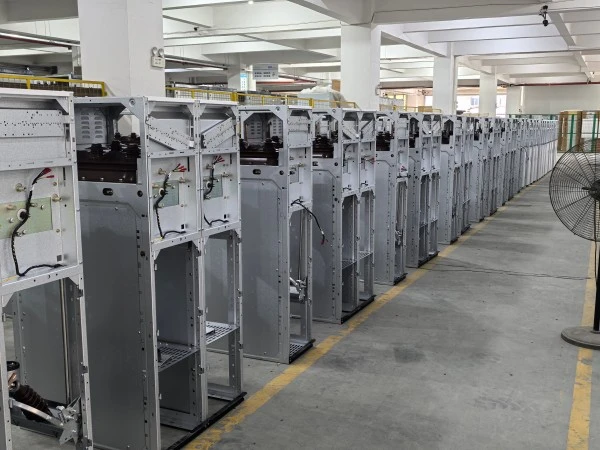

Quy trình sản xuất

● Chế tạo bồn chứa---Thép không gỉ 316L được cắt bằng laser, hàn bằng robot, kiểm tra bằng tia X, kiểm tra áp suất ở 0,4MPa trong 24 giờ.

● Bộ ngắt chân không --- Mỗi bộ ngắt đều trải qua thử nghiệm điện áp cao AC 70kV và đo điện trở tiếp điểm.

● Xử lý SF6---Bể được sơ tán đến <10Pa, sau đó đổ đầy khí SF6 (độ tinh khiết >99,97%, điểm sương <-50°C). Máy đánh hơi halogen kiểm tra tất cả các vòng đệm.

● Kiểm tra---Kiểm tra độ bền cơ học (1.000 chu kỳ), điện môi (70kV/1 phút), phóng điện một phần (<5pC) và kiểm tra hồ quang bên trong (20kA/1s).

Đảm bảo chất lượng và chứng nhận

Tại sao chọn Lugao Power?

RMU với VCB vs RMU với Fuse

Nhìn chung, RMU VCB được khuyên dùng cho các hệ thống phân phối điện có công suất trung bình và lớn, yêu cầu hoạt động chuyển mạch thường xuyên, bảo vệ nâng cao và giám sát từ xa. Cầu chì RMU là giải pháp tiết kiệm chi phí để bảo vệ máy biến áp và mạng lưới phân phối nhỏ hơn với tải tương đối ổn định.

Đóng gói, vận chuyển và hậu mãi

Bao bì

1. Lớp bọc bên trong màng VCI + đệm xốp + thùng gỗ dán 9mm

2. Áp suất SF6 giảm xuống 0,05MPa khi vận chuyển

Hậu mãi & Bảo hành

1. Thời hạn bảo hành: 12 tháng kể từ khi vận hành hoặc 18 tháng kể từ khi giao hàng, tùy điều kiện nào đến trước.

2. Bảo hiểm: Lỗi vật liệu/tay nghề, nạp SF6 khi rò rỉ >0,5%/năm, tổn thất chân không VCB.

3. Loại trừ: Cài đặt không chính xác, bất khả kháng, sửa đổi trái phép, vật tư tiêu hao.

Dịch vụ:

1. Khắc phục sự cố từ xa miễn phí (phản hồi 24 giờ)

2. Gửi phụ tùng trong vòng 48 giờ (kho khu vực)

3. Có sẵn bảo hành mở rộng (2, 3 hoặc 5 năm)

Câu hỏi thường gặp

Q1: Bạn có thể cung cấp báo cáo kiểm tra loại và FAT không?

Đ: Vâng. Báo cáo thử nghiệm loại IEC có sẵn. Thử nghiệm chấp nhận tại nhà máy tại nhà máy Chiết Giang của chúng tôi được hoan nghênh. Kiểm tra của bên thứ ba (SGS, BV) có sẵn với chi phí của khách hàng.

Câu hỏi 2: Các yêu cầu bảo hành được xử lý trên phạm vi quốc tế như thế nào?

Đáp: Gửi ảnh/video qua email tớilugaoteam@lugaoelectric.com. Chẩn đoán từ xa trong vòng 24 giờ. Đối với những khiếm khuyết được bảo hiểm chi trả, chúng tôi sẽ gửi miễn phí các bộ phận thay thế..

Câu 3: Tuổi thọ sử dụng dự kiến ​​của Tủ điện đóng cắt cách điện RMU MV HV này của VCB là bao lâu?

A: Bể SF6 và thanh cái: 30 năm. Bộ ngắt VCB: 10.000 hoạt động hoặc 30 năm. Đại tu cơ chế: 15-20 năm. Tổng thời gian sử dụng: 25-30 năm nếu được bảo trì thích hợp.

Q4: Bạn chấp nhận điều khoản thanh toán nào?

A: Khách hàng lần đầu: tạm ứng 30% T / T, 70% trước khi giao hàng. Khách hàng đã thành lập: 20% T/T + 80% so với bản sao B/L. L/C trả ngay được chấp nhận.

Câu hỏi 5: Tủ điện đóng cắt cách điện RMU MV HV có VCB có thể sử dụng ở độ cao không?

A: Thiết kế tiêu chuẩn 2000m. Phiên bản ở độ cao lớn (tăng đường dây, áp suất SF6 cao hơn) có sẵn cho phạm vi lên tới 3500m. Kỹ thuật tùy chỉnh cho >3500m.
