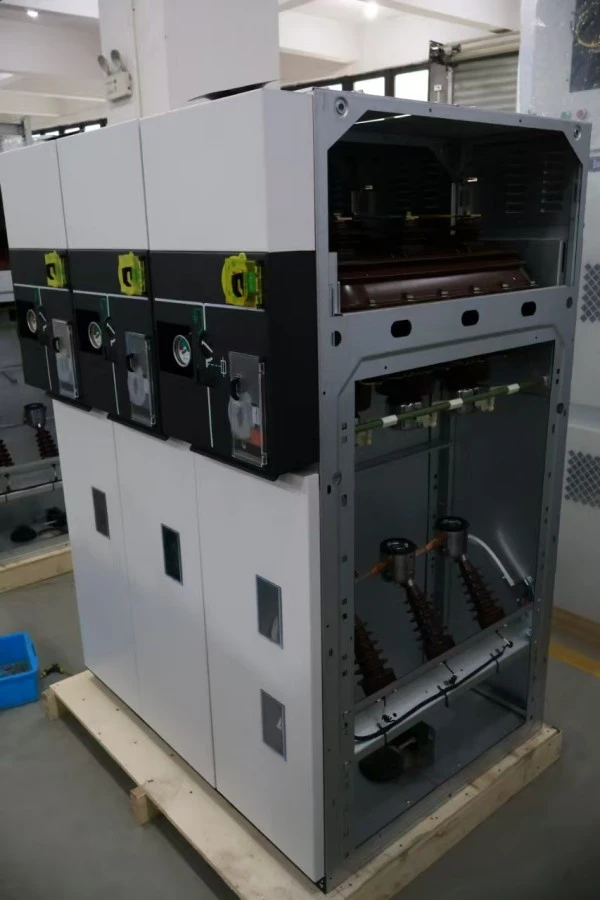

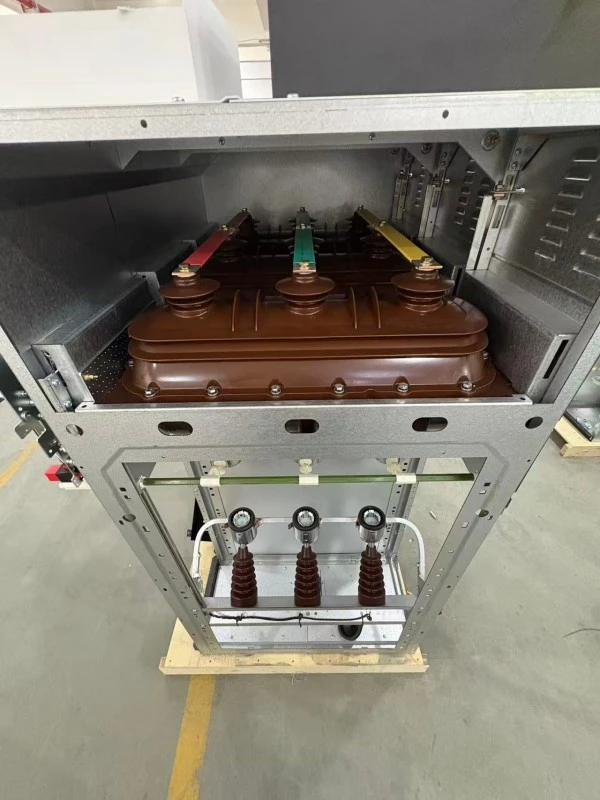

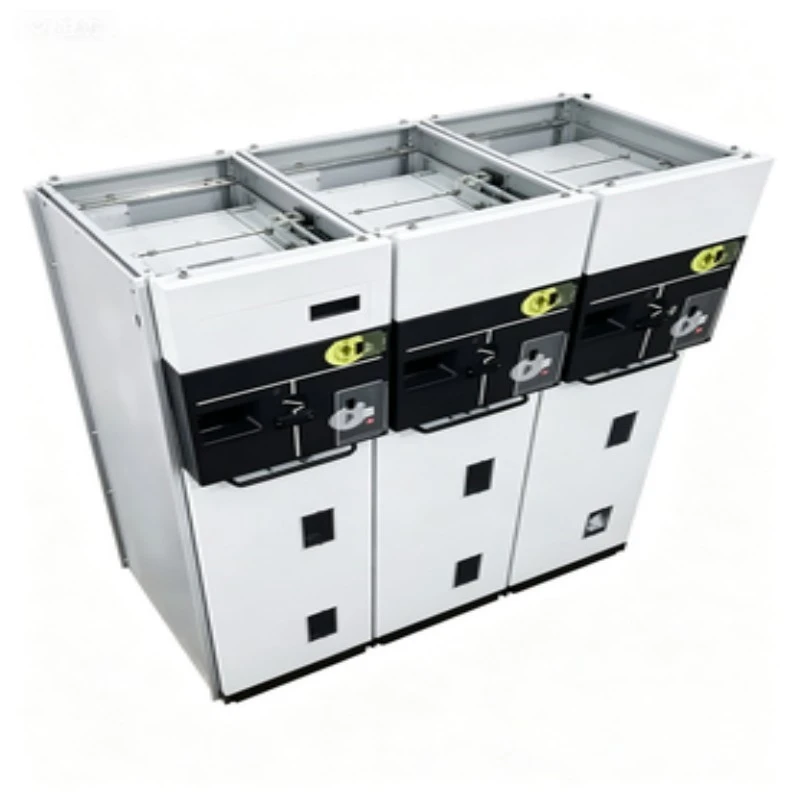

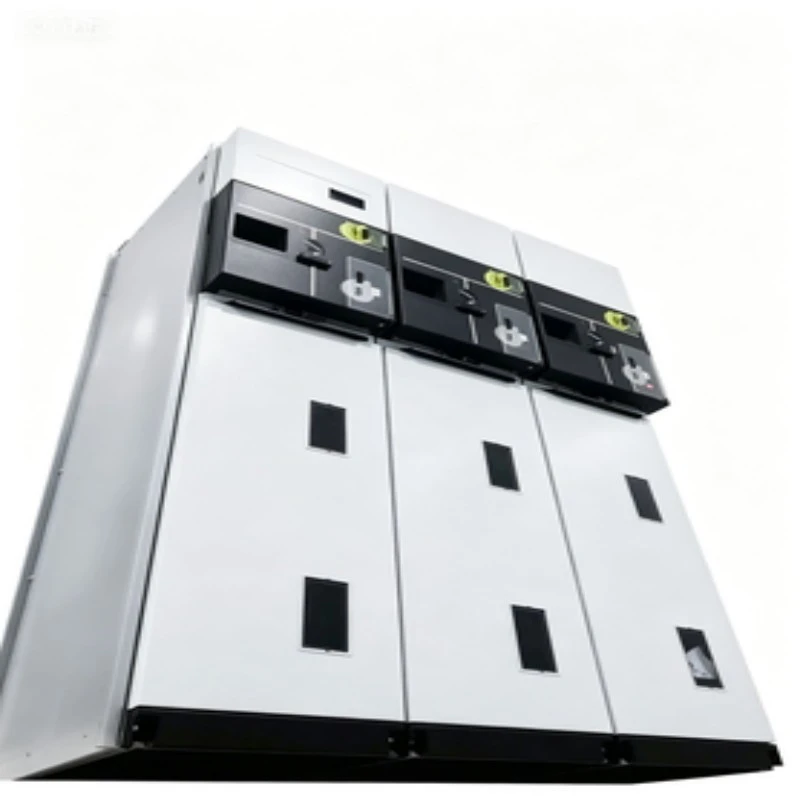

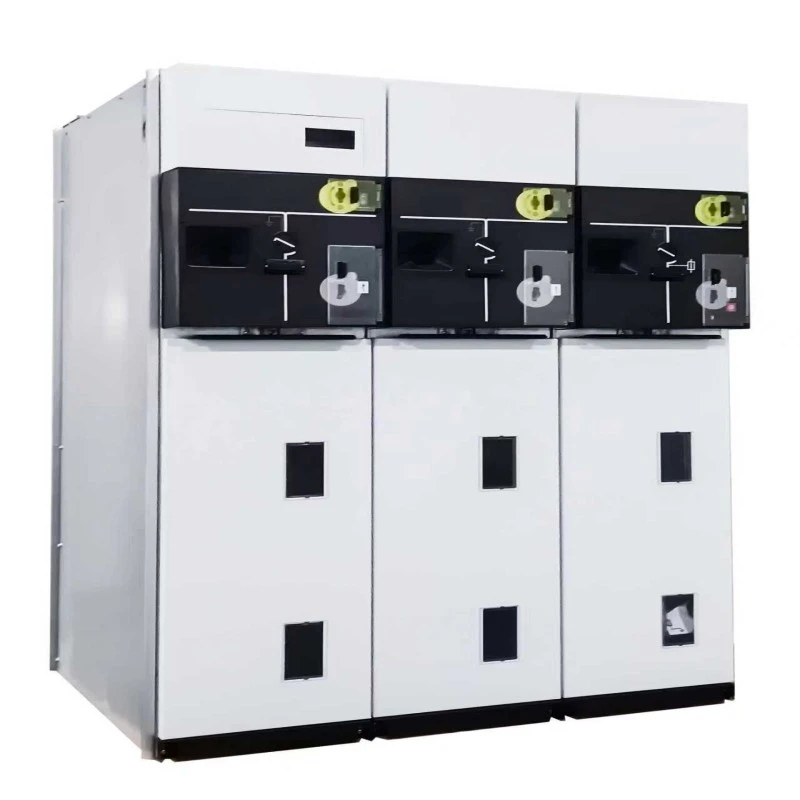

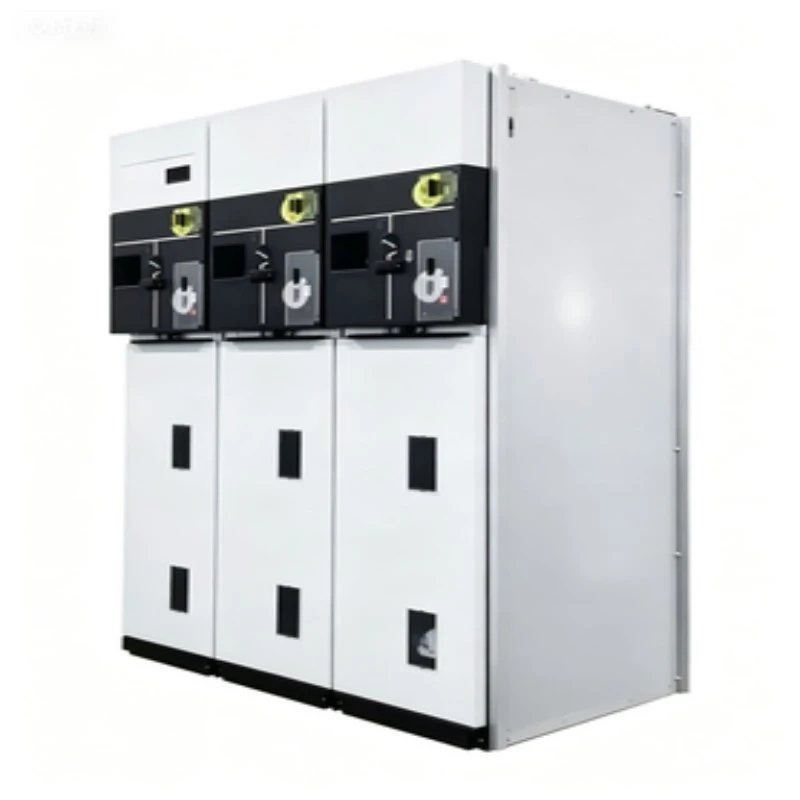

Thiết bị đóng cắt vòng chính Sf6 Thiết bị đóng cắt có thể rút ra

Thiết bị đóng cắt rút được SF6 dạng vòng là gì?

cácthiết bị chuyển mạchlà thiết bị đóng cắt cách điện SF6, có vỏ bọc bằng kim loại, được lắp ráp tại nhà máy, được thiết kế cho mạng vòng trung thế (lên đến 24kV/36kV). Khác với loại cố địnhRMU, phiên bản rút gọn này có các thiết bị chuyển mạch gắn trên xe tải có thể tháo rời---thường là cầu dao chân không hoặc công tắc ngắt tải SF6 có thể được lăn ra khỏi vỏ để bảo trì, kiểm tra hoặc thay thế mà không cần ngắt điện toàn bộ thanh cái.

Nó có thể làm gì?

Thiết bị đóng cắt rút SF6 dạng vòng này thực hiện ba chức năng quan trọng trong phân phối điện:

1. Kết nối mạng vòng---Kết nối các bộ cấp nguồn đến từ hai hướng, cho phép cấp nguồn dự phòng.

2. Bảo vệ máy biến áp --- Chuyển mạch và bảo vệ máy biến áp phân phối lên đến 2500kVA bằng cầu chì tích hợp hoặc bộ ngắt mạch.

3. Cách ly để bảo trì --- Cơ cấu có thể rút ra tạo ra khe hở có thể nhìn thấy được, đảm bảo an toàn tuyệt đối cho nhân viên làm việc ở hạ lưu.

4. Sự cố gián đoạn --- Ngắt dòng điện ngắn mạch lên đến 25kA.

5. Kiểm tra cáp & nối đất --- Công tắc nối đất và cổng kiểm tra cáp cho phép cáp hoạt động an toàn.

Mỗi thiết bị đóng cắt SF6 RMU của Lugao Power đều tuân thủ tiêu chuẩn IEC 62271-200, cung cấp cả khả năng đóng/ngắt tải và khả năng chịu dòng điện sự cố trong một kích thước nhỏ gọn (chiều rộng chỉ 450mm trên mỗi bảng).

Thông số sản phẩm (Thông số kỹ thuật)

Lưu ý: Các thông số kỹ thuật có thể thay đổi tùy theo cấu hình đã chọn. Vui lòng liên hệ với Lugao Power để có bảng dữ liệu kỹ thuật cuối cùng.

Tính năng và ứng dụng sản phẩm

Hỏi đáp về tính năng – Tìm hiểu lợi thế có thể rút được

Câu hỏi 1: Điều gì làm cho thiết kế có thể rút ra tốt hơn RMU cố định?

Trả lời: RMU cố định yêu cầu ngắt điện toàn bộ bảng điều khiển để bảo trì thiết bị đóng cắt. Với Thiết bị đóng cắt dạng vòng sf6 có thể rút ra, bạn chỉ cần đưa mô-đun chuyển mạch sang vị trí “đã ngắt kết nối” hoặc “kiểm tra”. Thanh cái vẫn hoạt động và các mạch hạ lưu có thể được bảo trì an toàn. Thời gian ngừng hoạt động giảm từ vài giờ đến vài phút.

Câu hỏi 2: Làm sao để biết xe tải có thể kéo vào đúng vị trí?

Trả lời: Thiết kế của Lugao Power bao gồm ba vị trí cơ khí riêng biệt---Đã kết nối, Kiểm tra và Ngắt kết nối---mỗi vị trí đều có phản hồi xúc giác, chỉ báo trực quan trên xe tải và các tiếp điểm phụ để giám sát SCADA từ xa. Cửa chớp an toàn tự động che các điểm tiếp xúc cố định khi xe tải được rút ra.

Câu hỏi 3: Khí SF6 có thể rút ra được mà không cần bảo trì không?

Đ: Vâng. Bể SF6 được niêm phong trọn đời ( ≥30 năm trong điều kiện bình thường). Cơ cấu rút nằm ở ngăn điện áp thấp hoặc khu vực phía trước xe tải – không phải bên trong bình xăng. Do đó, việc rút công tắc không làm ảnh hưởng đến áp suất SF6 hoặc tính toàn vẹn của chất điện môi. Đây là điểm khác biệt chính của Thiết bị chính vòng rút SF6.

Q4: RMU này có hỗ trợ điều khiển từ xa không?

Đ: Vâng. Xe tải kéo được có thể được trang bị cơ cấu cơ giới và cảm biến phản hồi vị trí, cho phép đưa vào/ra giá đỡ hoàn toàn từ xa – tương thích với thông báo IEC 61850 GOOSE.

Ứng dụng phù hợp cho thiết bị đóng cắt cách điện SF6

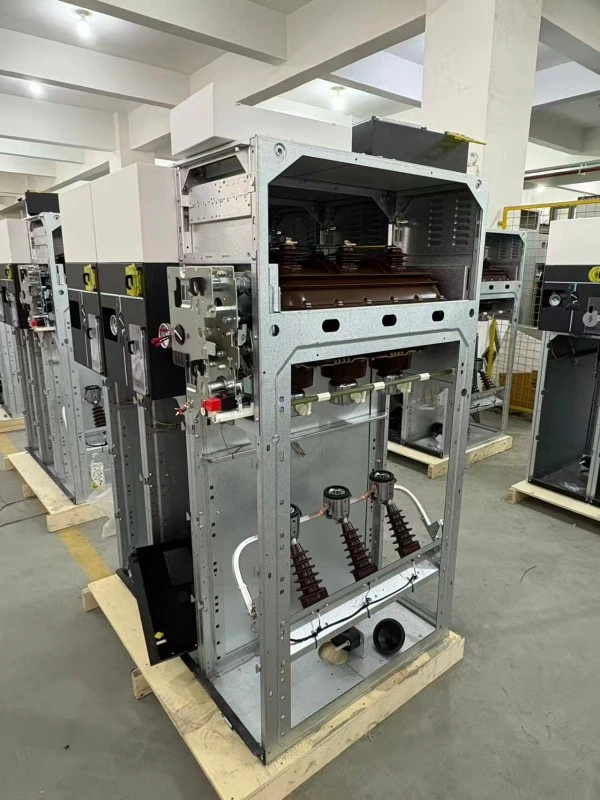

Chi tiết sản xuất

Mỗi Thiết bị đóng cắt mạch vòng sf6 có thể rút ra được sản xuất tại cơ sở được chứng nhận ISO 9001 của chúng tôi với dây chuyền lắp ráp chuyên dụng cho các biến thể cố định và có thể rút ra được.

Các bước sản xuất chính:

1. Chế tạo bồn chứa---Thép không gỉ 3 mm, hàn laser bằng rô-bốt, kiểm tra rò rỉ khí heli 100% (tốc độ rò rỉ <1×10⁻⁶ mbar·L/s).

2. Xử lý SF6 --- Làm đầy chân không với điểm sương ≤ -50 ° C, áp suất được hiệu chỉnh ở tham chiếu 20 ° C.

3. Lắp ráp xe tải có thể kéo --- Ray dẫn hướng chính xác, con lăn chống ma sát, các tiếp điểm chính tự sắp xếp (đồng mạ bạc, độ dày 12μm).

4. Điều chỉnh khóa liên động---Mỗi thiết bị đều trải qua 200 chu kỳ lắp/rút để xác minh khóa liên động cơ học.

5. Kiểm tra điện áp cao --- Tần số nguồn chịu được: 42kV/1 phút (đơn vị 12kV); phóng điện một phần <5pC ở 1,2Ur.

6. Kiểm tra độ tăng nhiệt độ --- Ở dòng điện định mức 1,1 ×, tất cả các điểm đều nằm trong giới hạn tiêu chuẩn.

7. Số sê-ri duy nhất --- Được khắc trên cả vỏ và xe tải có thể kéo để truy xuất nguồn gốc đầy đủ.

Điểm kiểm soát chất lượng

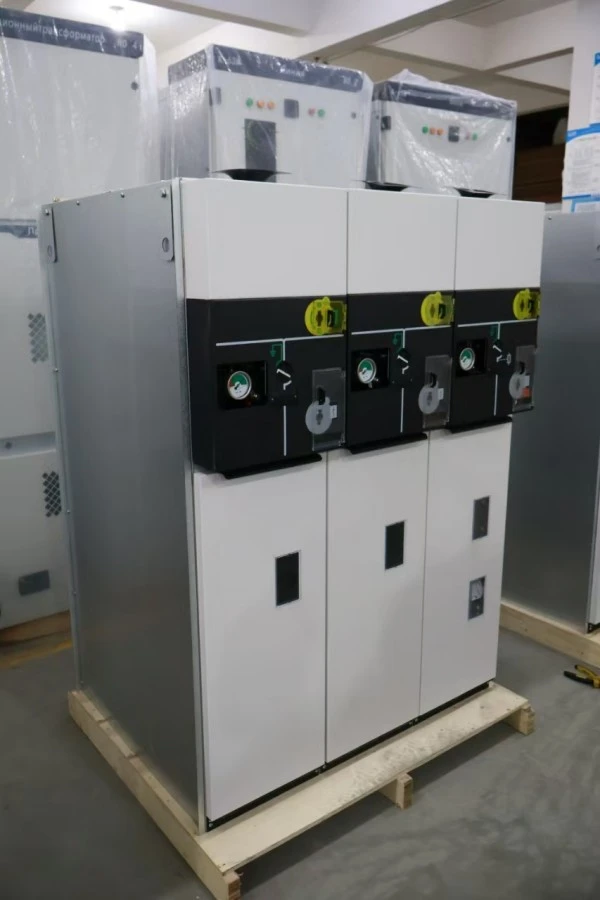

Bao bì

Mỗi thiết bị chính vòng sf6 Bảng điều khiển thiết bị đóng cắt có thể kéo ra được đóng gói riêng để xuất khẩu:

Dấu hiệu trên thùng:

1. “Đã nạp gas SF6 – Không làm rơi”

2. “Xe tải có thể kéo được bên trong – Xử lý cẩn thận”

3. Trọng tâm, điểm nâng, nhãn dễ vỡ

Xe tải có thể kéo được được vận chuyển bên trong bảng điều khiển (ở vị trí Ngắt kết nối) để tránh hư hỏng. Đối với các đơn hàng có nhiều xe tải, có sẵn bao bì riêng tùy chọn.

Hậu mãi & Bảo hành

Thời hạn bảo hành:

12 tháng kể từ ngày vận hành hoặc 18 tháng kể từ ngày giao hàng (tùy điều kiện nào đến trước).

Những gì được bảo hiểm:

1. Tất cả các bộ phận cơ khí bao gồm xe kéo, khóa liên động, cửa chớp

2. Hệ thống gas SF6 (trừ nạp gas do khách hàng rò rỉ)

3. Địa chỉ liên hệ chính và phụ

4. Cơ cấu chuyển tiếp địa

Những gì không được bảo hiểm:

1. Hư hỏng khi rút/đưa vào không đúng cách

2. Sửa đổi hệ thống dây điện bên ngoài

3. Thiên tai (lũ lụt, sét)

4. Vật tư tiêu hao (cầu chì, đèn báo)

Cam kết dịch vụ:

1. Trả lời yêu cầu kỹ thuật: trong vòng 2 giờ (ngày làm việc)

2. Gửi phụ tùng: trong vòng 24 giờ

3. Khắc phục sự cố từ xa: hỗ trợ cuộc gọi video miễn phí

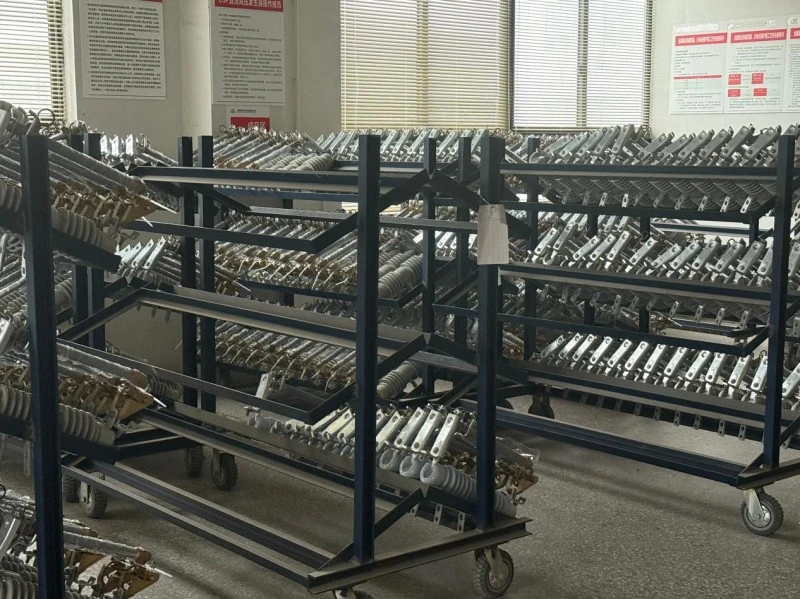

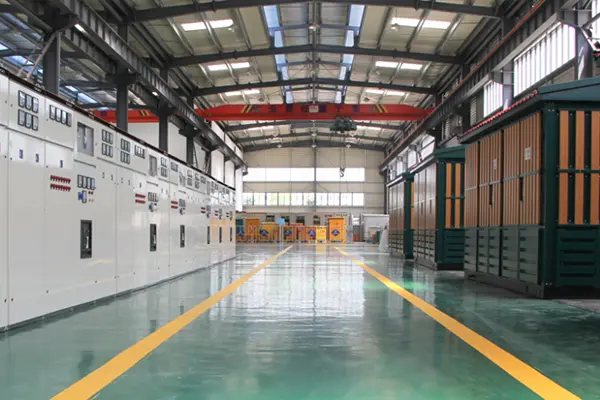

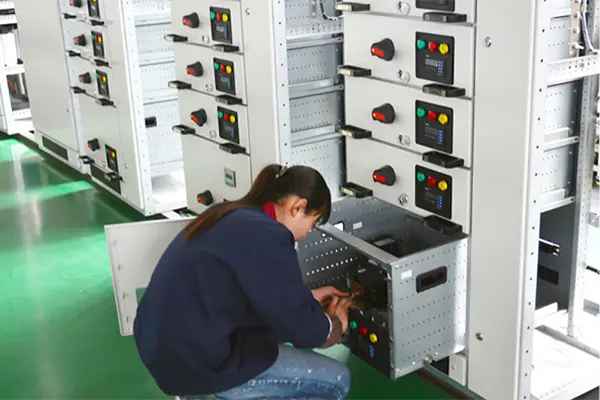

Sản xuất & Kiểm soát Chất lượng

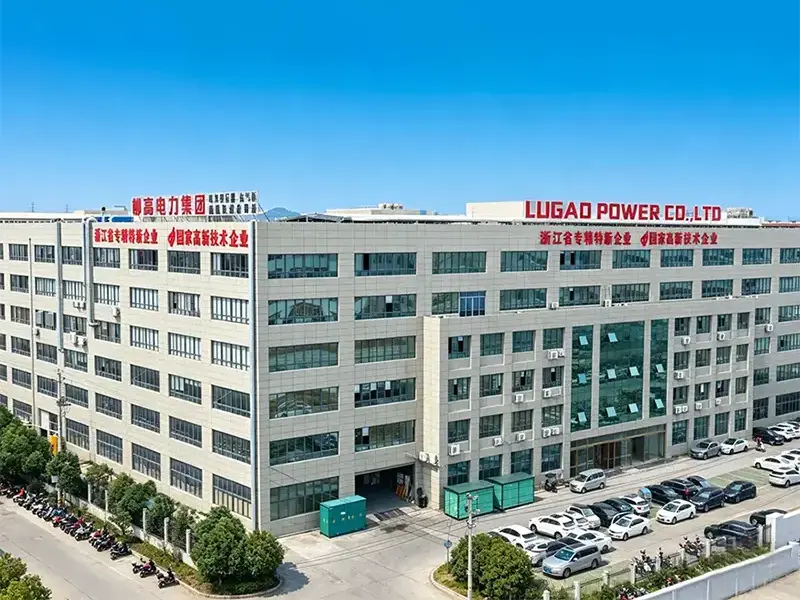

Lugao Power Co., Ltd. chuyên về R&D và sản xuất các thiết bị phân phối và truyền tải điện cao thế, trung thế và hạ thế, bao gồm máy biến áp,thiết bị chuyển mạch, cầu dao, cầu dao cách ly và các sản phẩm điện liên quan.

Với khả năng sản xuất, kỹ thuật và thử nghiệm nội bộ, Lugao Power cung cấp các giải pháp OEM/ODM tùy chỉnh và giải pháp phân phối điện một cửa cho các tiện ích, cơ sở công nghiệp, dự án năng lượng tái tạo và ứng dụng cơ sở hạ tầng trên toàn thế giới.
