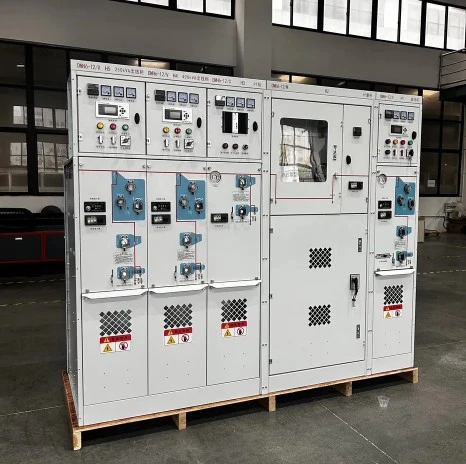

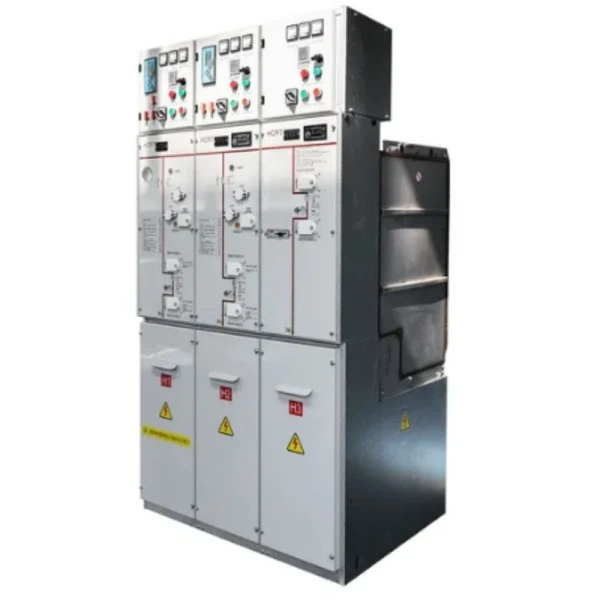

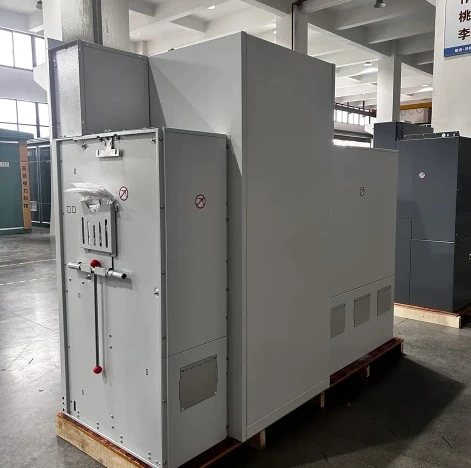

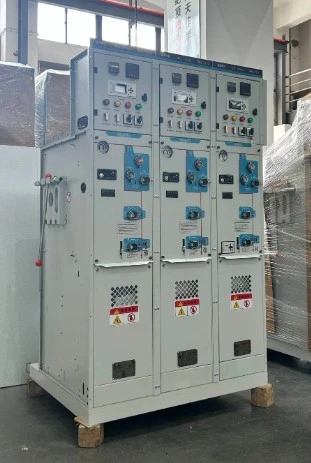

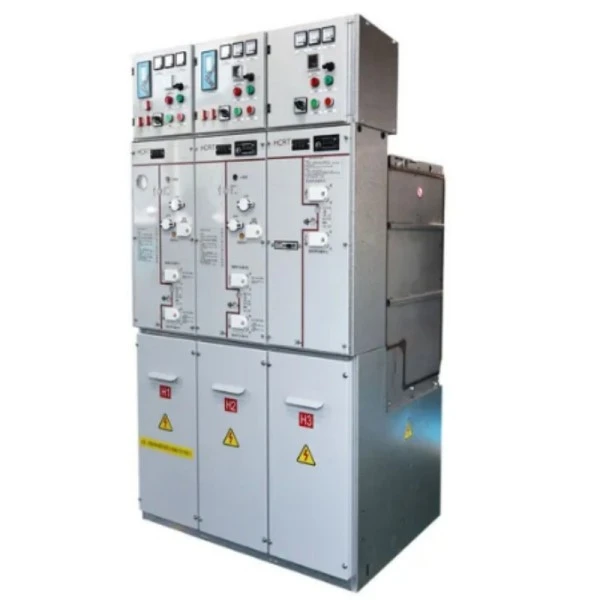

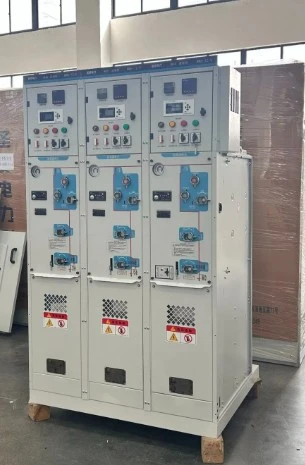

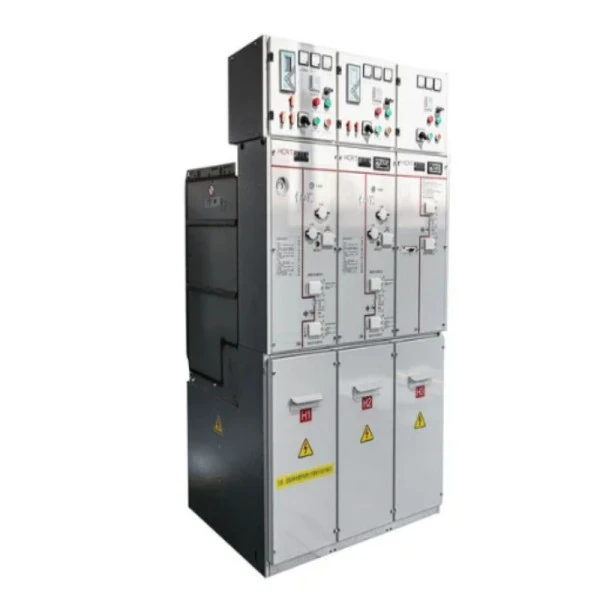

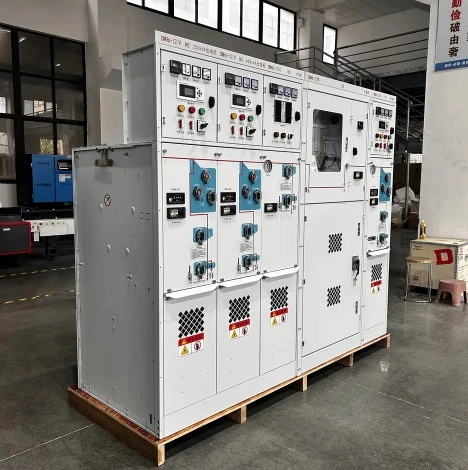

Thiết bị đóng cắt kín Sf6 trung thế 35kv

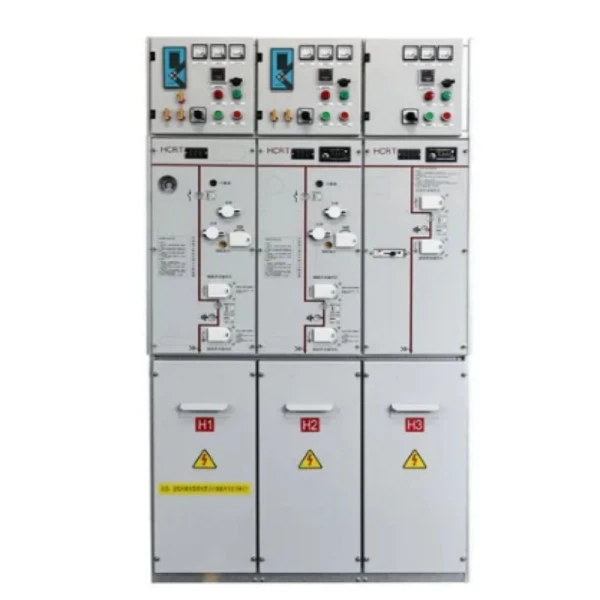

Thiết bị đóng cắt kín SF6 trung áp 35kV là một thiết bị điện vỏ bọc kim loại được lắp ráp tại nhà máy, sử dụng khí lưu huỳnh hexafluoride (SF6) làm môi trường vừa cách điện vừa làm nguội hồ quang. Không giống như thiết bị đóng cắt kiểu hở thông thường, tất cả các bộ phận mang điện --- bao gồm cầu dao, dao cách ly và dao nối đất --- đều được bịt kín bên trong thùng thép không gỉ chứa đầy khí SF6 ở áp suất được kiểm soát.

Nó có thể làm gì?

Về cơ bản, thiết bị đóng cắt kín SF6 trung thế 35kV này chịu trách nhiệm tiếp nhận, phân phối và điều khiển năng lượng điện trong mạng điện 35kV. Nó bảo vệ máy biến áp, động cơ và bộ cấp nguồn khỏi quá tải, đoản mạch và quá điện áp thoáng qua. Khi xảy ra lỗi, bộ ngắt mạch SF6 sẽ dập tắt hồ quang trong vòng một phần nghìn giây, đảm bảo thiệt hại tối thiểu cho thiết bị hạ lưu. Ngoài ra, nó còn cho phép thực hiện các hoạt động chuyển mạch từ xa và giám sát trạng thái theo thời gian thực, khiến nó trở thành thành phần cốt lõi của lưới điện thông minh hiện đại. Về bản chất, nó thay thế thiết bị đóng cắt cách điện bằng không khí (AIS) cồng kềnh trong các ứng dụng có không gian hạn chế hoặc điều kiện môi trường khắc nghiệt.

Ưu điểm sản phẩm

Khi đánh giá thiết bị đóng cắt kín SF6 trung thế 35kV, giải pháp của Lugao Power nổi bật nhờ 5 ưu điểm chính:

1. Độ tin cậy cực cao: Vì khí SF6 cung cấp độ bền điện môi vượt trội (gấp khoảng 3 lần so với không khí), nên các bộ phận bên trong không bị bụi, độ ẩm, sương muối và ô nhiễm. Điều này dẫn đến tỷ lệ hỏng hóc cực kỳ thấp—dưới 0,1% trong 10 năm hoạt động.

2. Dấu chân nhỏ gọn: Thiết kế kín làm giảm đáng kể khoảng cách giữa các pha và giữa các pha với mặt đất. Một thiết bị chính vòng Lugao 35kV SF6 điển hình chỉ chiếm 1,2m2 trên mỗi lộ, so với 3,5m2 của AIS. Điều này cho phép các tiện ích và nhà máy công nghiệp trang bị thêm hoặc mở rộng trong khuôn viên tòa nhà hiện có.

3. Vận hành không cần bảo trì: Vì tất cả các bộ phận chuyển động đều hoạt động trong môi trường SF6 khô ráo, kín nên không cần phải vệ sinh, điều chỉnh tiếp điểm hoặc kiểm tra điện trở cách điện thường xuyên. Việc kiểm tra duy nhất được khuyến nghị là đọc đồng hồ đo áp suất khí sáu tháng một lần. Với tuổi thọ sử dụng 20 năm, điều này giúp tiết kiệm tới 70% chi phí vận hành.

4. Tăng cường an toàn cho nhân sự: Bể hàn có vỏ bọc bằng kim loại được định mức có khả năng ngăn chặn sự cố hồ quang bên trong (IAC) lên đến 50kA/1s. Ngay cả khi có lỗi bên trong, van giảm áp sẽ dẫn khí nóng đến ống xả an toàn—không bao giờ hướng tới người vận hành. Tất cả các khóa liên động đều tuân thủ IEC 62271-200.

5. Hiệu suất trong mọi thời tiết: Từ -40°C ở các trạm biến áp trên núi cao đến +55°C ở các trang trại năng lượng mặt trời ở sa mạc, thiết bị đóng cắt kín SF6 trung áp 35kV này hoạt động mà không bị giảm công suất. Không cần sưởi ấm hoặc điều hòa không khí bên trong vỏ bọc.

Tính năng sản phẩm

● Thiết bị đóng cắt kín SF6 trung áp 35kV của Lugao Power tích hợp các tính năng kỹ thuật cụ thể sau:

1. Bồn chứa bằng thép không gỉ hàn: dày 3 mm, loại 316L, được kiểm tra rò rỉ khí heli ở mức dưới 0,1% mỗi năm. Không có miếng đệm hoặc vòng chữ O tiếp xúc với không khí.

2. Công tắc ba vị trí: Công tắc ngắt tải, cầu dao cách ly và công tắc nối đất tích hợp trong một cơ chế. Khóa liên động cơ học ngăn chặn các hoạt động trình tự không chính xác.

3. Đồng hồ đo áp suất SF6 (Bù nhiệt độ): Cung cấp chỉ số áp suất thực bất kể nhiệt độ môi trường. Vùng màu xanh lá cây = 0,12–0,14 MPa (tuyệt đối). Các tiếp điểm báo động áp suất thấp có sẵn để giám sát từ xa.

4. Tùy chọn bộ ngắt mạch chân không: Để bảo vệ bộ cấp nguồn, bộ ngắt chân không tích hợp với lớp cách điện bên ngoài SF6 kết hợp khả năng cắt cao của chân không với cường độ cách điện của SF6. Dòng điện ngắn mạch định mức: 31,5kA.

5. Ngăn chứa cáp: Nắp trước lớn, có thể tháo rời cho phép dễ dàng lắp đặt vấu cáp. Thích hợp cho cáp đồng hoặc nhôm lõi đơn có diện tích lên đến 500mm2.

6. Thiết bị truyền động từ tính hoặc lò xo: ​​Có sẵn dưới dạng thiết bị truyền động từ tính (cho 100.000 thao tác cơ học) hoặc cơ cấu lò xo năng lượng dự trữ (đối với các dự án nhạy cảm về chi phí).

7. Bus mô phỏng bảng điều khiển phía trước: Sơ đồ một dòng rõ ràng, được khắc với các đèn LED chỉ báo vị trí công tắc, trạng thái nối đất và áp suất SF6.

8. Tiếp điểm phụ: 6NO + 6NC, định mức cho 220V DC, dẫn động trực tiếp từ trục chính (không có cam để trượt).

Ứng dụng sản phẩm

Tính linh hoạt của thiết bị đóng cắt kín SF6 trung thế 35kV giúp nó phù hợp với các ứng dụng sau:

1. Trang trại gió: Được sử dụng trong chân tháp của mỗi tuabin hoặc trong các vòng thu gom của giàn khoan ngoài khơi. Chịu được độ rung, phun muối và không gian hạn chế.

2. Nhà máy điện mặt trời: Lắp đặt ở đầu ra hộp tổ hợp và phía sơ cấp máy biến áp tăng áp. Thiết kế kín ngăn bụi xâm nhập trong môi trường sa mạc.

3. Trạm biến áp công nghiệp: Nhà máy thép, nhà máy xi măng và cơ sở hóa dầu nơi sản xuất liên tục đòi hỏi thời gian hoạt động cao. Thiết bị đóng cắt SF6 cấp nguồn cho động cơ lớn (3MW–10MW) và lò nung hồ quang.

4. Trung tâm dữ liệu: Cung cấp nguồn điện đầu vào 35kV đáng tin cậy cho các máy phát điện dự phòng và hệ thống UPS. Kích thước nhỏ gọn của nó mang lại nhiều không gian sàn hơn cho giá đỡ CNTT.

5. Trạm biến áp lực kéo đường sắt: Dành cho đường sắt điện khí hóa ở hệ thống 27,5kV hoặc 35kV. cácthiết bị đóng cắt SF6xử lý việc chuyển đổi thường xuyên (lên tới 5.000 hoạt động/năm) mà không bị mòn tiếp xúc.

6. Trạm biến áp ngầm: Ở trung tâm thành phố hoặc khu phức hợp thương mại nơi đất đai cực kỳ đắt đỏ. Thiết bị đóng cắt có thể được xếp thành hai tầng bên trong một mái vòm cao 2,5m.

7. Phân phối tiện ích thứ cấp: Là thiết bị chính vòng (RMU) để cấp điện cho các khu dân cư hoặc khu công nghiệp nhỏ từ đường dây 35kV.

Tiêu chuẩn chúng tôi tuân thủ

Thiết bị đóng cắt kín SF6 trung áp 35kV của Lugao Power được thiết kế và sản xuất theo tiêu chuẩn quốc tế và ngành để đảm bảo an toàn, độ tin cậy và tuổi thọ lâu dài.

Chi tiết sản xuất

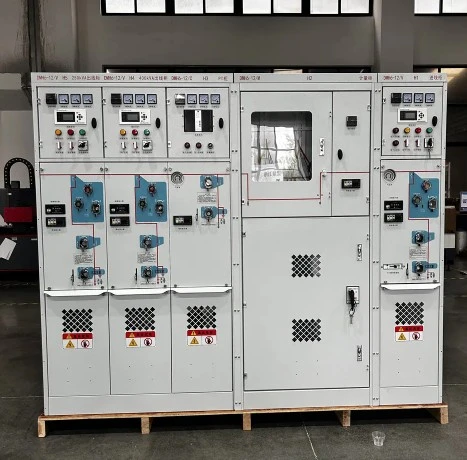

Mỗi thiết bị đóng cắt kín SF6 trung thế 35kV của Lugao Power đều trải qua các bước sản xuất nghiêm ngặt:

● Chế tạo bồn chứa: Các tấm thép không gỉ 316L được cắt bằng laser được hàn bằng robot trong khuôn. Tất cả các mối hàn đều được kiểm tra bằng chất thẩm thấu thuốc nhuộm và chụp X-quang để tìm lỗ kim. Sau đó, mỗi bể được kiểm tra áp suất ở mức 0,3 MPa (áp suất vận hành 2*) trong 24 giờ.

● Xử lý bề mặt: Bên ngoài được phốt phát hóa và phủ bằng bột polyester epoxy RAL 7035 (độ dày tối thiểu 80μm). Khả năng chống phun muối: 1.000 giờ.

● Xử lý khí SF6: Sau khi lắp ráp tất cả các bộ phận bên trong (ống lót, tiếp điểm, bộ truyền động), bình được sơ tán đến < 10 Pa. Sau đó, khí SF6 có độ tinh khiết >99,97% được nạp đến 0,12 MPa tuyệt đối. Điểm sương được xác minh ở < -50°C.

● Kiểm tra độ bền cơ học: Mỗi cơ cấu vận hành được thực hiện theo chu kỳ 500 lần (mở/đóng/tiếp đất) trên băng thử trước khi lắp ráp lần cuối.

● Kiểm tra điện áp cao: Kiểm tra điện áp chịu được tần số nguồn 70kV/1 phút (khô) và kiểm tra xung sét 110kV/1,2/50μs.

● Đo phóng điện cục bộ: Dưới 5pC ở điện áp định mức 1,1× (38,5kV). Đo bằng máy dò PD băng rộng.

● Phát hiện rò rỉ: Đầu dò đánh hơi (máy dò halogen) quét mọi đường hàn và mặt bích ống lót. Tỷ lệ rò rỉ đảm bảo < 0,1% mỗi năm.

● Truy xuất nguồn gốc: Mỗi thiết bị đóng cắt nhận được một mã QR duy nhất. Mã QR liên kết đến báo cáo thử nghiệm tại nhà máy bao gồm đường cong kiểm tra áp suất, mức PD và ngày nạp khí.

Thiết bị đóng cắt kín SF6 và Thiết bị đóng cắt cách điện bằng không khí (AIS)

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Thiết bị đóng cắt kín SF6 trung áp 35kV cần nạp lại bao lâu một lần?

Trả lời: Trong điều kiện bình thường, tỷ lệ rò rỉ dưới 0,1% mỗi năm. Ở mức lấp đầy ban đầu là 0,12 MPa, sẽ mất hơn 20 năm để giảm xuống ngưỡng báo động (0,10 MPa). Chúng tôi khuyên bạn nên kiểm tra đồng hồ đo áp suất 6 tháng một lần. Thông thường, không cần nạp lại trong thời gian bảo hành một năm trừ khi có lỗi niêm phong.

Câu 2: Khí SF6 có gây hại cho môi trường không? Và Lugao có cung cấp các lựa chọn thay thế không?

Trả lời: SF6 có nguy cơ nóng lên toàn cầu cao (GWP = 23.500). Tuy nhiên, thiết bị đóng cắt kín SF6 trung thế 35kV của Lugao sử dụng ít hơn 2kg mỗi thiết bị và thiết kế bể kín của chúng tôi hầu như loại bỏ lượng khí thải. Đối với các dự án cần khí xanh, chúng tôi cung cấp loại “Khí xanh” (C5-FK) tùy chọn với GWP thấp hơn 99%, mặc dù mức cách nhiệt giảm nhẹ.

Câu 3: Cái này được khôngthiết bị chuyển mạchđược sử dụng ngoài trời mà không có vỏ bọc bổ sung?

Trả lời: Có, bản thân thiết bị đóng cắt kín SF6 trung áp 35kV đã được xếp hạng IP67 cho bể kín và IP4X cho ngăn điện áp thấp. Tuy nhiên, để lắp đặt trực tiếp ngoài trời, chúng tôi khuyên bạn nên đặt hàng tùy chọn “mũ trùm chịu được thời tiết” (thêm xếp hạng IP54 cho toàn bộ tủ). Nếu không, hãy lắp đặt nó bên trong ki-ốt hoặc tòa nhà trạm biến áp cơ bản.

Câu hỏi 4: Chế độ bảo hành một năm có bao gồm cả khí SF6 không?

Trả lời: Có, nếu xác nhận có rò rỉ (sử dụng bọt xà phòng hoặc kiểm tra bằng máy dò) trong thời gian bảo hành, Lugao sẽ cung cấp bình gas thay thế và hàn lại khớp nối miễn phí. Tuy nhiên, nếu rò rỉ do hư hỏng vật lý (ví dụ: xe nâng va vào bồn chứa) thì việc sửa chữa sẽ phải trả phí.

Câu hỏi 5: Tôi có thể trang bị thêm giao diện SCADA từ xa cho thiết bị đóng cắt này không?

Trả lời: Tất cả các thiết bị đều có tiếp điểm phụ 6NO+6NC tiêu chuẩn sẵn sàng để kết nối với RTU hoặc PLC. Để giám sát nâng cao, chúng tôi cung cấp mô-đun plug-in tùy chọn với đầu ra Modbus RTU (RS485) hoặc IEC 61850 (Ethernet), cung cấp áp suất SF6, vị trí chuyển đổi và dữ liệu bộ đếm vận hành theo thời gian thực.

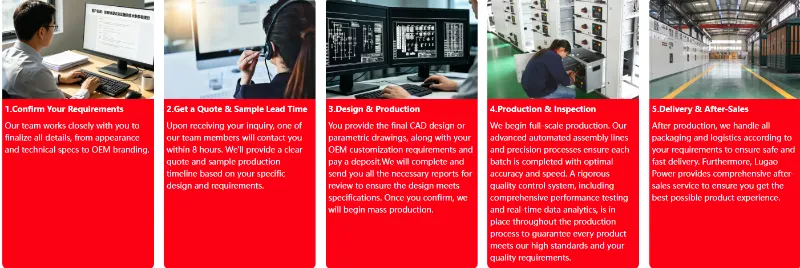

Quy trình sản xuất và giao hàng hợp lý của chúng tôi
