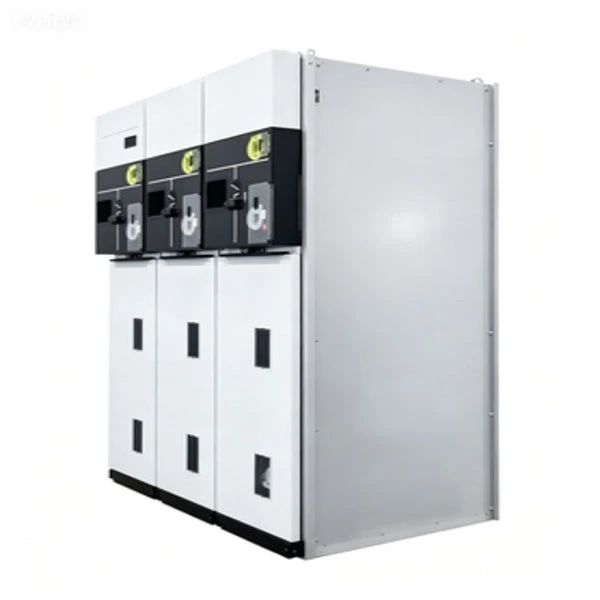

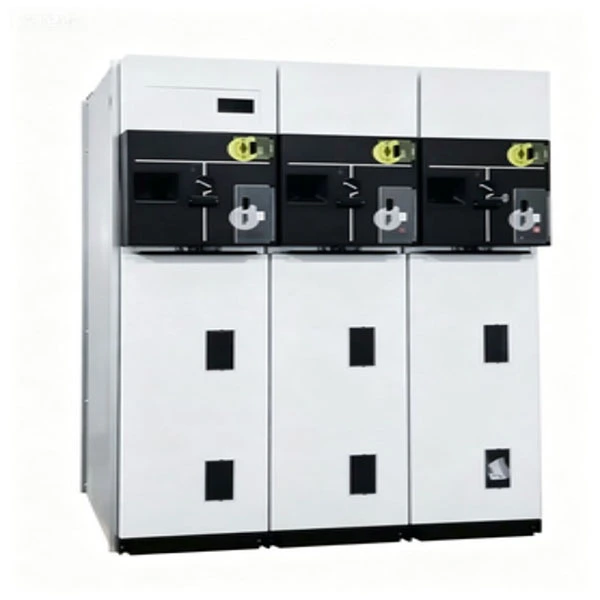

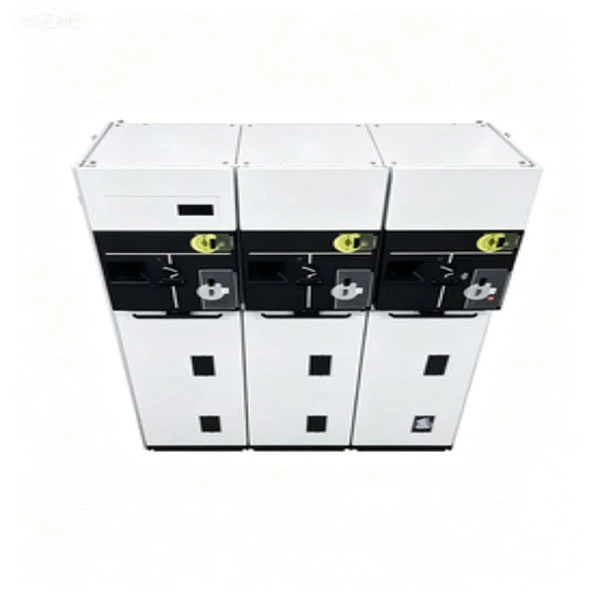

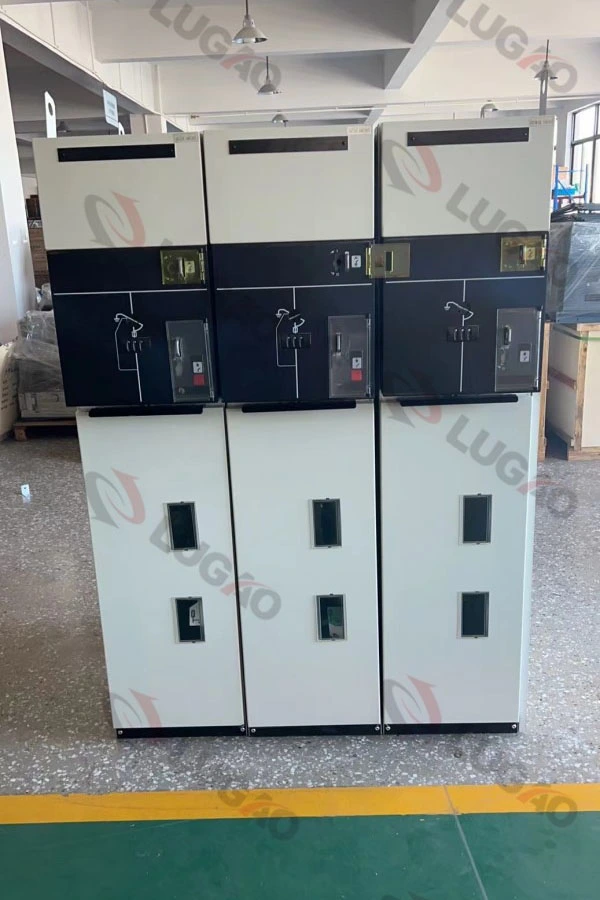

RMU cách nhiệt hoàn toàn kín và nhỏ gọn

RMU cách nhiệt hoàn toàn kín nhỏ gọn (Thiết bị chính dạng chuông) là một thiết bị đóng cắt có vỏ bọc bằng kim loại được lắp ráp tại nhà máy, đã được thử nghiệm điển hình. Nó tích hợp các công tắc ngắt tải, cầu dao chân không, cầu chì và công tắc nối đất vào một thùng thép không gỉ được đóng kín hoàn toàn và cách nhiệt hoàn toàn.

Nó làm gì?

Kết nối và cách ly các vòng nguồn trong mạng phân phối thứ cấp (6kV–24kV)

Cung cấp khả năng cách ly lỗi và chuyển mạch vòng cho lưới điện có độ tin cậy cao

Không giống như RMU cách nhiệt bằng không khí truyền thống, RMU cách nhiệt hoàn toàn kín nhỏ gọn này sử dụng khí SF6 hoặc khí cách điện thân thiện với môi trường làm phương tiện cách nhiệt chính, loại bỏ sự xâm nhập của hơi ẩm, tích tụ bụi và sự xâm nhập của động vật---làm cho RMU trở nên lý tưởng cho các khu vực ven biển, sa mạc, vùng cao và bị ô nhiễm nặng.

Mô tả sản phẩm

RMU cách điện hoàn toàn kín nhỏ gọn của chúng tôi là thiết bị chính vòng thế hệ tiếp theo được phát triển để phân phối điện đô thị, khu công nghiệp, nhà máy điện gió/mặt trời và các dự án cơ sở hạ tầng như sân bay và trung tâm dữ liệu. Dải điện áp định mức từ 12kV đến 24kV, với dòng điện định mức 630A đối với thanh cái chính và 125A đối với mạch bảo vệ cầu chì.

Các tính năng kỹ thuật cốt lõi:

1. Bể chứa bằng thép không gỉ kín hoàn toàn (xếp hạng bảo vệ IP67)

2. Khí cách nhiệt SF6 (hoặc khí thay thế thân thiện với môi trường)

3. Phân loại hồ quang bên trong IAC AFLR 20kA/1s

4. Tuổi thọ cơ học: lên tới 5.000 lần thao tác đối với công tắc ngắt tải

5. Tích hợp ngăn kết nối cáp có khả năng chống căng dây

6. Tùy chọn điều khiển từ xa và tích hợp SCADA

7. RMU cách điện hoàn toàn kín, nhỏ gọn không yêu cầu vệ sinh bên trong hoặc gia nhiệt chống ngưng tụ, giúp giảm đáng kể chi phí bảo trì so với thiết bị đóng cắt kiểu mở.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Các tính năng chính

1. Hoàn toàn kín, cách nhiệt hoàn toàn --- Không bị ảnh hưởng bởi độ ẩm, sương muối, bụi hoặc động vật nhỏ.

2. Cấu trúc nhỏ gọn --- Chiều rộng thường là 350–450mm trên mỗi đơn vị, tiết kiệm tới 50% diện tích sàn.

3. Thiết kế chống hồ quang---Tuân thủ IAC AFLR 20kA/1s, đảm bảo an toàn cho người vận hành.

4. Không cần bảo trì trong hơn 20 năm --- Không cần vệ sinh, sấy khô hoặc nạp gas trong điều kiện bình thường.

5. Ngắt có thể nhìn thấy --- Cửa sổ quan sát tùy chọn cho vị trí công tắc ngắt tải.

6. Độ tin cậy cơ học cao --- Cơ cấu bằng thép không gỉ với vòng bi kín.

7. Sẵn sàng thông minh --- Có thể được trang bị PT, CT và cơ chế vận hành cơ giới để tự động hóa.

Kịch bản ứng dụng

● Mạng lưới phân phối điện đô thị---Khu dân cư phức hợp, tòa nhà thương mại, bệnh viện, trung tâm dữ liệu.

● Các dự án năng lượng tái tạo---Trạm tăng cường tuabin gió, dây chuyền thu năng lượng mặt trời của trang trại.

● Xây dựng cơ sở hạ tầng---Sân bay, tàu điện ngầm, đường hầm, bến cảng.

● Cung cấp điện tạm thời và khẩn cấp---Trạm biến áp di động, công trường.

● Khu công nghiệp---Các nhà máy đòi hỏi độ tin cậy cao và mức độ bảo trì thấp.

Hỏi đáp

Câu hỏi 1: RMU cách nhiệt hoàn toàn kín nhỏ gọn hoạt động như thế nào trong môi trường ven biển có độ ẩm cao?

Đ: Tuyệt vời. Vì RMU cách nhiệt hoàn toàn sử dụng bình chứa bằng thép không gỉ được đóng kín hoàn toàn với cấp bảo vệ IP67 nên hơi ẩm không thể lọt vào khoang cách nhiệt. Không cần máy sưởi chống ngưng tụ. Đây là một lợi thế lớn so với thiết bị đóng cắt kiểu mở, loại thiết bị này thường chịu hiện tượng phóng điện bên trong ở những vùng có độ ẩm cao.

Câu 2: Tỷ lệ rò rỉ gas là bao nhiêu? Tôi có cần nạp tiền trong suốt thời gian sử dụng của nó không?

Trả lời: Quy trình sản xuất của chúng tôi bao gồm kiểm tra rò rỉ khí heli để đảm bảo tỷ lệ rò rỉ dưới 0,1% mỗi năm. Trong điều kiện hoạt động bình thường, không cần nạp gas trong vòng 30 năm. Cảnh báo áp suất thấp được bao gồm như một tính năng tùy chọn để cảnh báo sớm.

Câu hỏi 3: RMU cách nhiệt hoàn toàn kín có an toàn cháy nổ không?

Đ: Vâng. Bình chứa được làm bằng thép không gỉ dày 2 mm và thử nghiệm hồ quang bên trong đảm bảo rằng trong trường hợp hiếm gặp xảy ra lỗi bên trong, hồ quang được ngăn chặn mà không đẩy khí nóng ra phía trước hoặc hai bên. Đối với các ứng dụng nhạy cảm với lửa (ví dụ: bệnh viện, trung tâm dữ liệu), chúng tôi cũng cung cấp lớp phủ chống cháy thụ động tùy chọn.

Câu hỏi 4: Tôi có thể tích hợp RMU này với hệ thống SCADA hiện tại của mình không?

Đ: Chắc chắn rồi. RMU nhỏ gọn hỗ trợ các cơ chế vận hành cơ giới, các tiếp điểm phụ và mô-đun giao tiếp (RS485, Modbus, IEC 61850 tùy chọn). Vị trí, lỗi và trạng thái áp suất theo thời gian thực có thể được giám sát từ xa.

Câu 5: Sự khác biệt giữaRMUvà tủ cách nhiệt truyền thống?

Trả lời: Tủ cách nhiệt bằng không khí truyền thống yêu cầu vệ sinh thường xuyên, khoảng cách thông thoáng lớn và hệ thống sưởi chống ngưng tụ. RMU cách nhiệt hoàn toàn kín và nhỏ gọn của chúng tôi loại bỏ tất cả các yêu cầu này — diện tích nhỏ hơn, độ tin cậy cao hơn và tổng chi phí sở hữu thấp hơn trong vòng 10–20 năm.

Q6: Bạn có cung cấp bảo hành 12 tháng không?

Trả lời: Có, chúng tôi cung cấp bảo hành 12 tháng tiêu chuẩn kể từ ngày giao hàng, với tùy chọn gia hạn lên 24 hoặc 36 tháng theo hợp đồng dịch vụ trả phí. Trong thời gian bảo hành, mọi lỗi sản xuất đều được sửa chữa hoặc thay thế miễn phí.

Chi tiết sản xuất

Quy trình bể chứa và niêm phong

Bình chứa của RMU cách nhiệt hoàn toàn kín nhỏ gọn được sản xuất từ ​​​​thép không gỉ AISI 304 dày 2 mm, được hàn bằng laze và đã được kiểm tra rò rỉ khí heli. Vòng đệm sử dụng vòng chữ O kép làm bằng cao su nitrile hydro hóa (HNBR), duy trì độ đàn hồi trong hơn 30 năm mà không bị lão hóa hay nứt vỡ. Tất cả các ống lót đều được đúc bằng epoxy có tấm chắn nhúng để loại bỏ hiện tượng phóng điện cục bộ.

Cách điện và gián đoạn hồ quang

Công tắc ngắt tải hoạt động trong khí SF6 ở áp suất tương đối 0,04–0,05 MPa. Thiết kế dập tắt hồ quang kiểu phun đảm bảo ngắt dòng tải lên tới 630A và đóng/ngắt dòng sạc cáp. Các mô-đun ngắt mạch chân không tùy chọn có sẵn để bảo vệ máy biến áp, được tích hợp với cầu chì giới hạn dòng điện để tạo thành một bộ phận "kết hợp".

Cơ chế vận hành

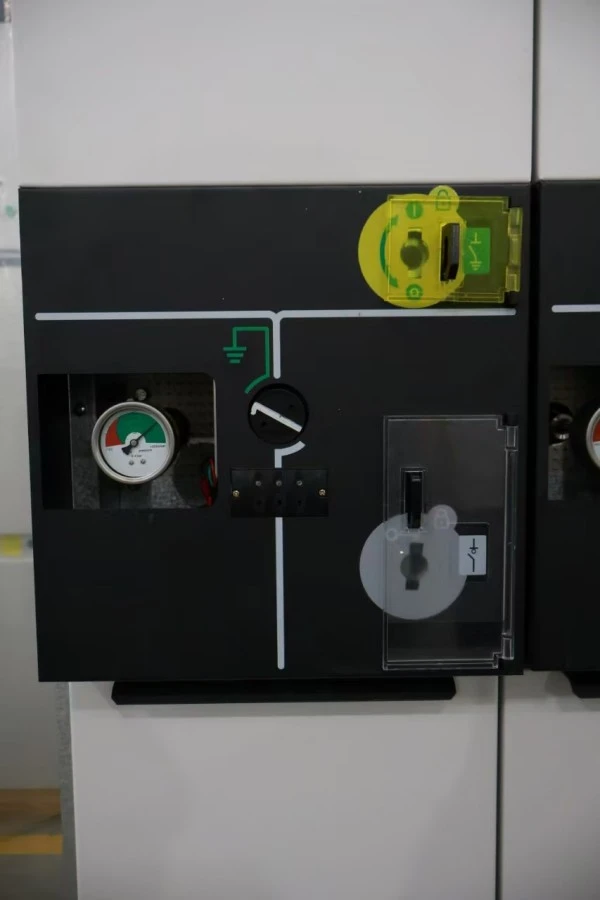

Công tắc ba vị trí (đóng/mở/nối đất) được dẫn động bằng cơ cấu cơ khí có lò xo hỗ trợ với đèn báo vị trí rõ ràng. Tất cả các bộ phận chuyển động đều được bịt kín bên trong bình, loại bỏ quá trình oxy hóa và tích tụ bụi. Bảng điều khiển phía trước bao gồm các khóa liên động cơ học ngăn ngừa:

1. Đóng dao nối đất khi đóng dao tải

2. Mở nắp khoang cáp khi công tắc nối đất đang mở

Kết nối cáp và nối đất

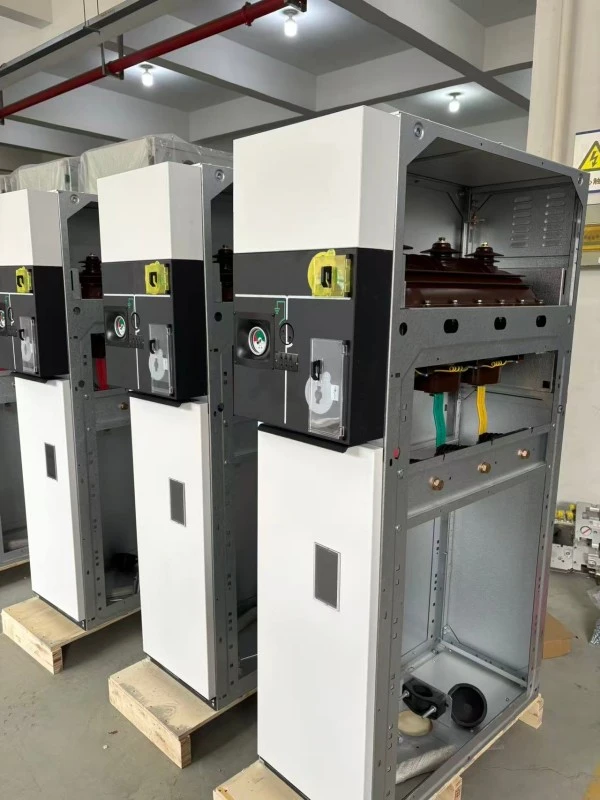

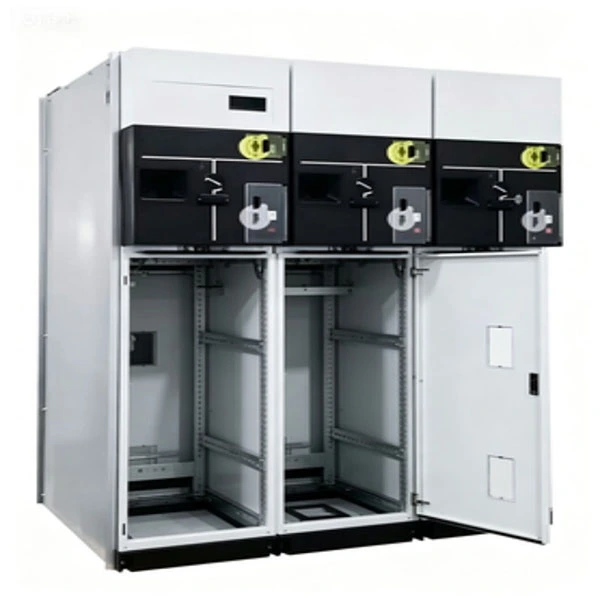

Khoang cáp được thiết kế cho cáp đơn hoặc cáp song song có hỗ trợ hình nón ứng suất. Hộp cáp tiêu chuẩn chấp nhận các đầu cuối co nhiệt hoặc co nguội. Một thanh nối đất bằng đồng tích hợp chạy qua tất cả các thiết bị, với các điểm nối đất kép để đảm bảo tuân thủ an toàn.

Đảm bảo chất lượng và thử nghiệm

Mỗi RMU cách nhiệt hoàn toàn kín và nhỏ gọn đều trải qua các cuộc kiểm tra định kỳ trước khi xuất xưởng:

● Đo điện trở mạch chính

● Kiểm tra điện áp chịu tần số nguồn (42kV/1 phút đối với 12kV; 65kV/1 phút đối với 24kV)

● Kiểm tra xung sét (đỉnh 75kV đối với 12kV; đỉnh 125kV đối với 24kV)

● Kiểm tra rò rỉ khí (phép đo khối phổ heli)

● Kiểm tra vận hành cơ học (200 chu kỳ)

● Đo phóng điện cục bộ (<5pC)

● Xác minh hồ quang bên trong (kiểm tra điển hình, do phòng thí nghiệm bên thứ ba thực hiện)

● Tất cả các sản phẩm đều tuân thủ IEC 62271-200, GB 3906, GB/T 11022 và GB/T 3804.

Đóng gói & Giao hàng

Đóng gói: Thùng gỗ xuất khẩu có xốp chống sốc và chống ẩm. Mỗi đơn vị được bọc riêng trong nhựa kín chân không với túi hút ẩm.

Phụ kiện: Tay cầm vận hành, bộ nối đất, vòng chữ O dự phòng, vấu cáp và hướng dẫn lắp đặt.

Giao hàng tận nơi: FOB Thượng Hải hoặc Ninh Ba. Giao hàng tiêu chuẩn 25–35 ngày sau khi xác nhận đơn hàng. Vận chuyển hàng không có sẵn cho các dự án khẩn cấp.
