Thiết bị chính vòng kín cách nhiệt bằng không khí HXGN

"H" - vỏ kiểu hộp,

"X" - mạng vòng,

"G" - cách nhiệt bằng không khí,

"N" - trong nhà

HXGN Thiết bị đóng cắt có vỏ bọc bằng kim loại cách điện bằng không khí được thiết kế cho các hệ thống phân phối hướng tâm và chính vòng 6kV–24kV. Không giốngcách điện SF6RMU, thiết bị này sử dụng không khí làm môi trường điện môi chính, với tất cả các bộ phận mang điện được đặt trong một tủ kim loại kín, chống bụi.

Nó làm gì?

1. Kết nối và cách ly các vòng nguồn trong phân phối thứ cấp

2. Bảo vệ máy biến áp phân phối thông qua cầu dao và tổ hợp cầu chì

3. Cung cấp các khoảng trống cách ly có thể nhìn thấy để bảo trì an toàn

4. Phục vụ như một sự thay thế kinh tế cho thiết bị đóng cắt cách điện bằng khí

Thiết bị chính dạng vòng kín cách điện bằng không khí HXGN được sử dụng rộng rãi trong các ứng dụngkhí SF6bị hạn chế, trong đó cần phải ngắt kết nối thường xuyên hoặc khi hạn chế về ngân sách ưu tiên sử dụng công nghệ đơn giản, đã được chứng minh mà không ảnh hưởng đến độ an toàn.

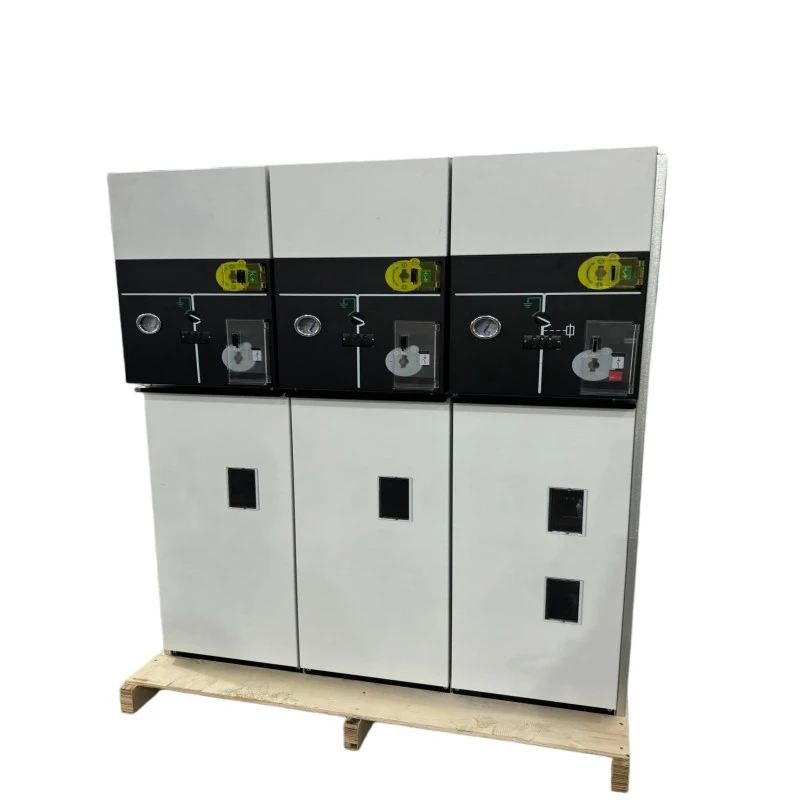

Mô tả sản phẩm

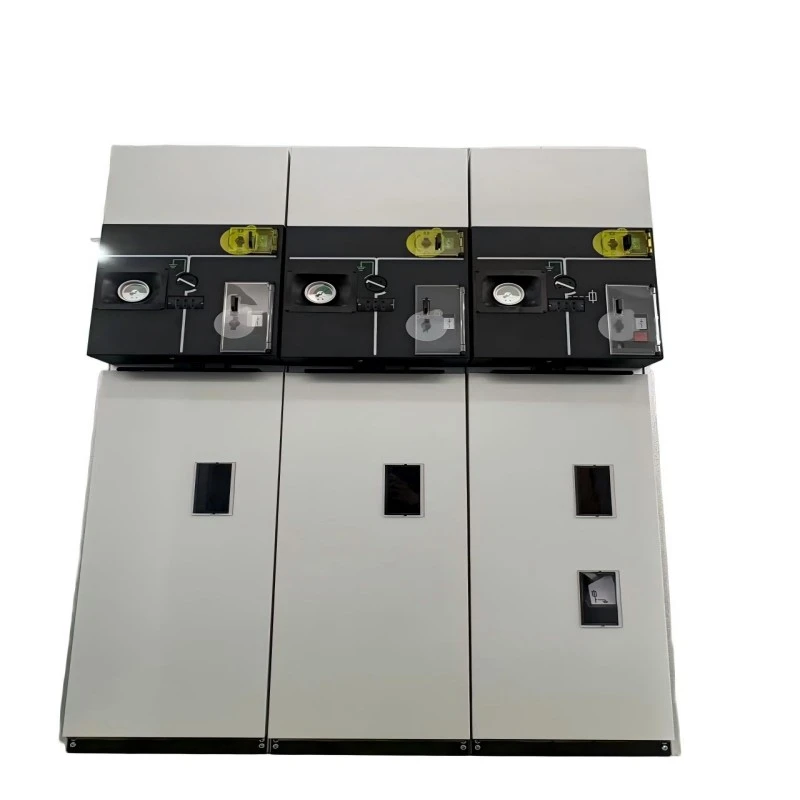

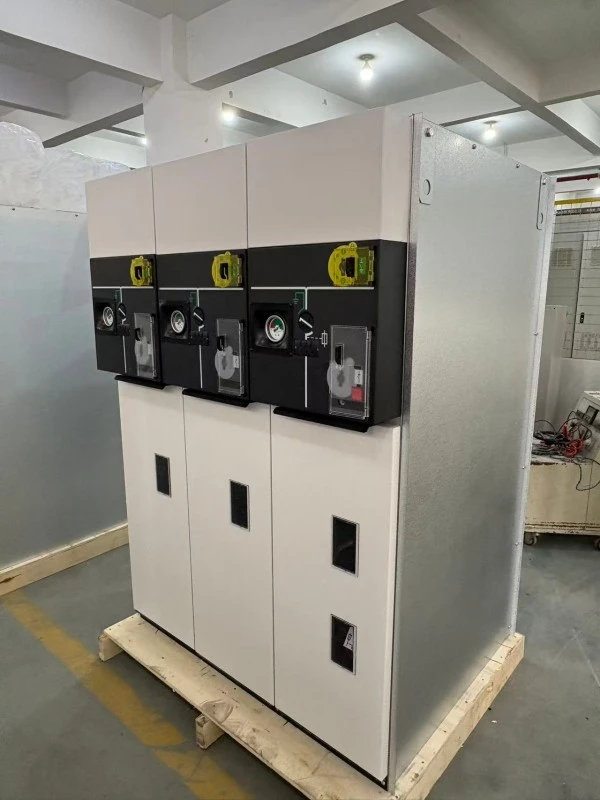

Thiết bị chính vòng kín cách điện bằng không khí HXGN của chúng tôi là thiết bị chính vòng kín cách điện bằng không khí thế hệ tiếp theo được thiết kế để lắp đặt trong nhà tại các trạm biến áp, nhà máy công nghiệp, tòa nhà thương mại và mạng lưới phân phối điện nông thôn. Dải điện áp định mức từ 6kV đến 24kV, với dòng điện định mức 630A đối với thanh cái chính và 125A đối với mạch biến áp có cầu chì bảo vệ.

Các tính năng kỹ thuật cốt lõi:

1. Cách nhiệt không khí với khoảng cách pha và rào chắn cách nhiệt được tối ưu hóa

2. Thiết kế vỏ kín (IP3X hoặc IP4X) ngăn bụi và động vật gặm nhấm xâm nhập

3. Công tắc ngắt tải ba vị trí (đóng / mở / nối đất) có điểm ngắt rõ ràng

4. Tích hợp cầu chì bảo vệ dòng điện cho máy biến áp (đến 125A)

5. Mô-đun ngắt mạch chân không tùy chọn để bảo vệ trung chuyển

6. Khóa liên động cơ học ngăn ngừa hoạt động sai

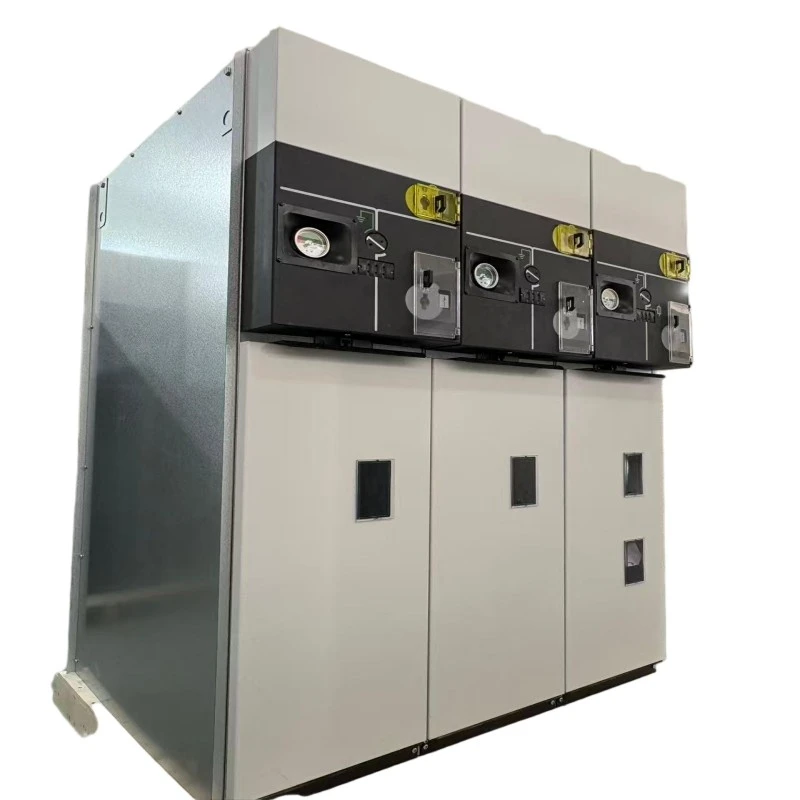

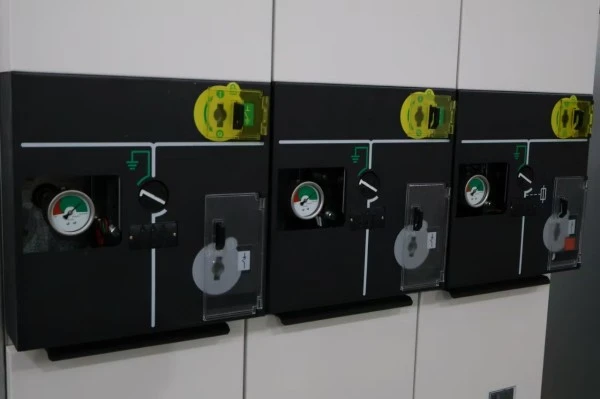

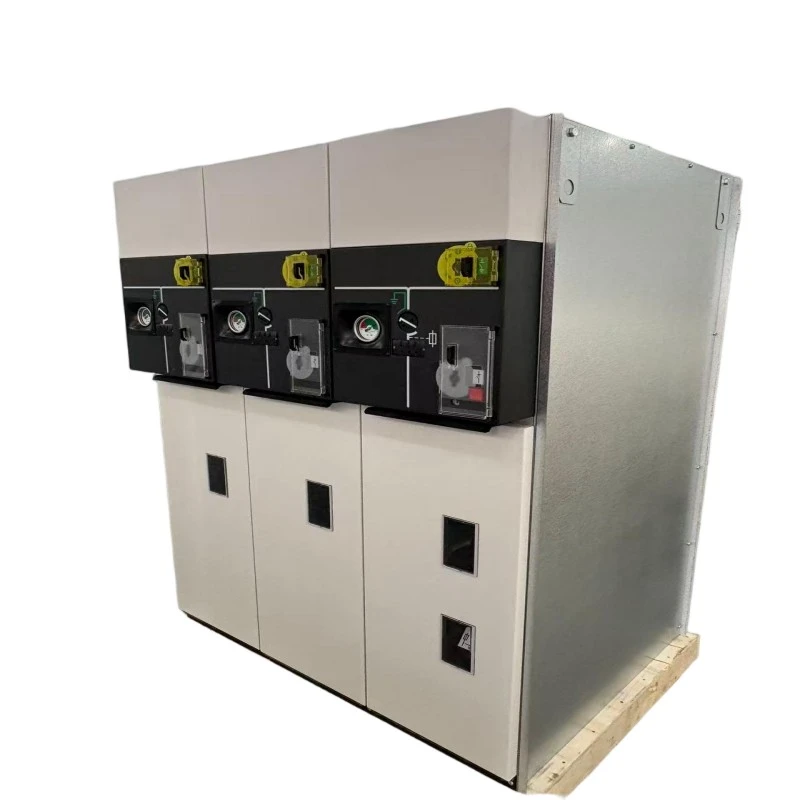

7. Bảng điều khiển phía trước bắt chước xe buýt với chỉ dẫn vị trí rõ ràng

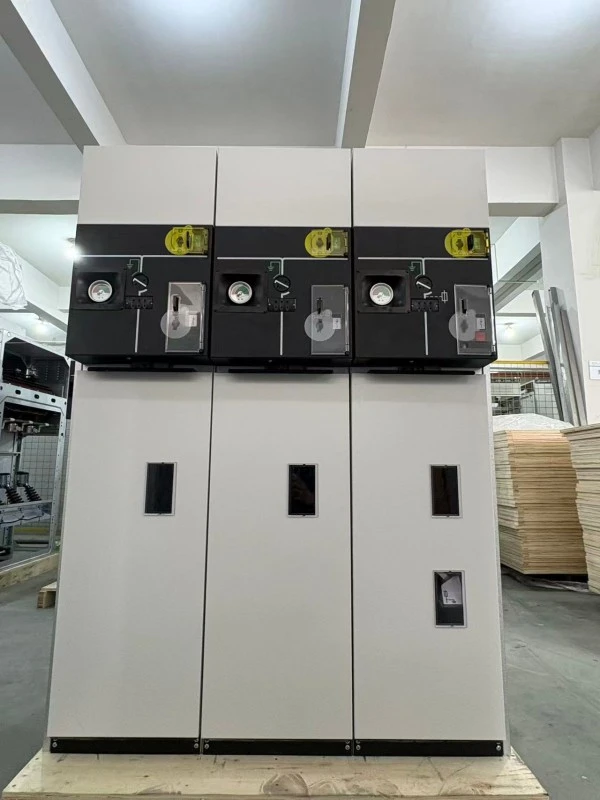

Thiết bị chính dạng vòng kín cách nhiệt bằng không khí HXGN có thiết kế trong suốt, dễ kiểm tra--- người vận hành có thể xác nhận trực quan vị trí mở của công tắc tải, một tính năng được đánh giá cao trong quá trình bảo trì và khóa/gắn thẻ. Không cần thiết bị xử lý khí đặc biệt để lắp đặt hoặc ngừng hoạt động.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Các tính năng chính

● Không chứa SF6 và thân thiện với môi trường---Chỉ sử dụng không khí làm môi trường cách nhiệt, không phát thải khí nhà kính.

● Ngắt có thể nhìn thấy---Công tắc ngắt tải cung cấp khe cách ly có thể nhìn thấy rõ ràng, đơn giản hóa các quy trình an toàn.

● Bịt kín chống bụi và động vật gặm nhấm---Vỏ đáp ứng IP3X hoặc IP4X, ngăn ngừa các nguyên nhân phổ biến gây ra hỏng hóc thiết bị đóng cắt cách điện bằng không khí.

● Kích thước nhỏ gọn---Chiều rộng thiết bị thường là 500---600mm, phù hợp với các trạm biến áp trong nhà có không gian hạn chế.

● Tiết kiệm chi phí---Đầu tư ban đầu thấp hơn so với SF6 hoặc RMU cách điện rắn.

● Bảo trì đơn giản---Không cần theo dõi áp suất khí hoặc cần nạp lại khí; chỉ kiểm tra trực quan và làm sạch tiếp xúc.

● An toàn khóa liên động---Khóa liên động cơ học ngăn chặn việc đóng dao tiếp đất khi dao tải đang đóng.

Kịch bản ứng dụng

● Lưới điện nông thôn và thị trấn

● Cơ sở công nghiệp---Nhà máy, khu khai thác mỏ, nhà máy xi măng (có bảo vệ chống bụi)

● Tòa nhà thương mại---Trung tâm mua sắm, tổ hợp văn phòng, khách sạn

● Trạm biến áp vừa và nhỏ---Nút phân phối 6kV-24kV

● Năng lượng tái tạo---Thủy điện nhỏ, sinh khối và năng lượng mặt trời phân tán (lắp đặt trong nhà)

● Dự án trang bị thêm---Thay thế thiết bị đóng cắt cách điện bằng không khí lỗi thời bằng thiết bị đóng kín hiện đại

Hỏi đáp

Câu hỏi 1: Thiết bị chính vòng kín cách nhiệt bằng không khí HXGN hoạt động như thế nào trong môi trường bụi bặm như nhà máy xi măng hoặc hầm chứa ngũ cốc?

Đ: Tuyệt vời. Thiết bị chính dạng vòng kín cách nhiệt bằng không khí HXGN có vỏ bọc kín hoàn toàn được xếp hạng IP3X theo tiêu chuẩn (IP4X tùy chọn), nghĩa là không có hạt bụi lớn hơn 2,5mm hoặc 1mm nào có thể xâm nhập. Điều này ngăn ngừa hiện tượng theo dõi và phóng điện thường thấy trong thiết bị đóng cắt cách điện bằng không khí kiểu mở. Chúng tôi khuyên dùng phiên bản IP4X cho các khu vực có nhiều bụi, cùng với việc vệ sinh vỏ ngoài định kỳ.

Câu hỏi 2: Khả năng cách nhiệt không khí có đáng tin cậy ở những vùng ven biển có độ ẩm cao không?

A: Có, với thiết kế phù hợp. Thiết bị chính dạng vòng kín cách điện bằng không khí HXGN của chúng tôi sử dụng các rào chắn cách điện kỵ nước và khoảng cách đường rò được mở rộng đến 240mm (đối với 12kV) và 360mm (đối với 24kV). Ngoài ra, vỏ bọc kín ngăn chặn sự lưu thông không khí ẩm và bộ sưởi chống ngưng tụ tùy chọn có thể được lắp đặt trong ngăn cáp. Chúng tôi đã triển khai thành công hàng trăm đơn vị tại các tỉnh ven biển phía Nam có độ ẩm hàng năm trên 90%.

Câu hỏi 3: Sản phẩm này so với RMU cách điện bằng SF6 như thế nào?

Trả lời: SF6 RMU nhỏ gọn hơn và kín hoàn toàn nhưng yêu cầu xử lý khí và có chi phí ban đầu cao hơn. Thiết bị chính vòng kín cách nhiệt bằng không khí HXGN lớn hơn nhưng cung cấp:

● Giá mua ban đầu thấp hơn (Thường có mức đầu tư ban đầu thấp hơn so với các giải pháp cách nhiệt SF6 tương đương, tùy thuộc vào cấu hình và yêu cầu của dự án.)

● Không lo rò rỉ gas

● Ngắt kết nối có thể nhìn thấy để bảo trì an toàn hơn

● Việc ngừng hoạt động và thải bỏ dễ dàng hơn

Đối với những khách hàng ưu tiên chi phí vòng đời thấp và tác động đến môi trường mà không bị hạn chế về không gian, HXGN là một lựa chọn lý tưởng.

Câu hỏi 4: Cầu chì nào tương thích với HXGN RMU của bạn?

Trả lời: Ngăn cầu chì của chúng tôi chấp nhận cầu chì giới hạn dòng điện áp cao DIN 43625 hoặc BS 2692 tiêu chuẩn. Chúng tôi có thể cung cấp cầu chì phù hợp với yêu cầu bảo vệ máy biến áp của bạn (thường là 6,3A đến 125A). Hoạt động của chốt đánh cầu chì được liên kết cơ học với công tắc ba vị trí để bảo vệ lỗi một pha.

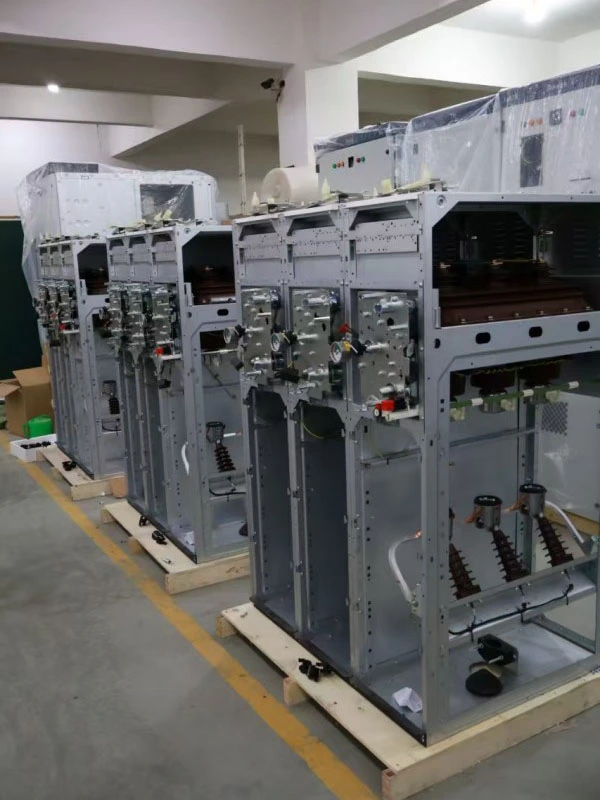

Chi tiết sản xuất

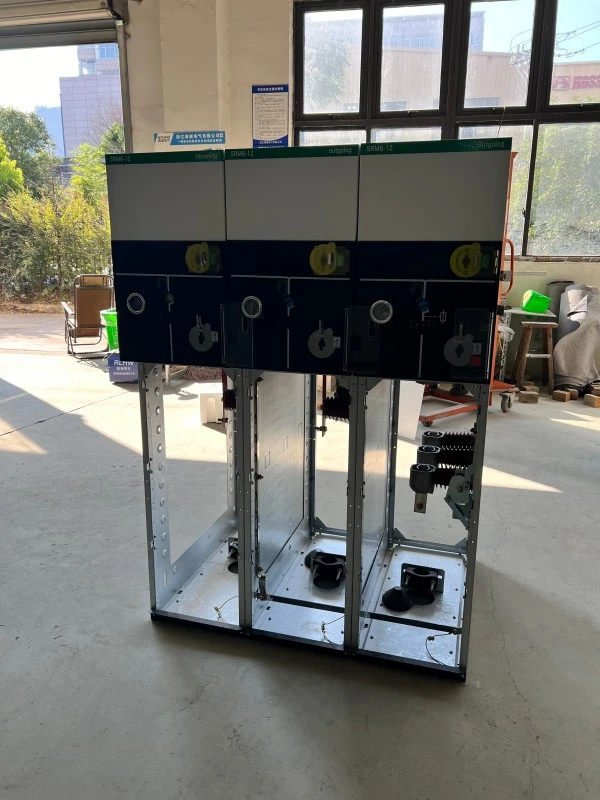

Bao vây và niêm phong

Thiết bị chính dạng vòng kín cách nhiệt bằng không khí HXGN có thép cán nguội dày 2,0 mm hoặc vỏ bằng thép không gỉ tùy chọn, được hoàn thiện bằng sơn tĩnh điện (độ dày tối thiểu 80μm, màu xám nhạt RAL 7035). Lớp phủ này đã vượt qua thử nghiệm phun muối kéo dài 500 giờ. Việc bịt kín đạt được thông qua các miếng đệm xốp polyurethane trên tất cả các cửa và tấm, đảm bảo cấp độ bảo vệ IP3X. Các ngăn cáp được bịt kín riêng biệt với ngăn công tắc chính để ngăn chặn sự lan truyền hồ quang.

Thiết kế công tắc tải-ngắt

Công tắc ngắt tải ba vị trí là loại lưỡi quay có các tiếp điểm mạ bạc tự làm sạch. Buồng dập hồ quang sử dụng nguyên lý phun từ kết hợp với máng hồ quang cách điện, cho phép ngắt dòng tải lên tới 630A và đóng/ngắt dòng sạc cáp (lên đến 10A). Công tắc có hai vị trí ngắt nhìn thấy được (mở và nối đất) và một vị trí đóng — tất cả đều được chỉ báo rõ ràng trên bảng mô phỏng phía trước.

Khối kết hợp cầu chì

Để bảo vệ máy biến áp, Thiết bị chính dạng vòng kín cách điện bằng không khí HXGN của chúng tôi tích hợp ngăn cầu chì với cơ cấu ngắt vận hành bằng tiền đạo. Khi cầu chì một pha hoạt động, bộ phận ngắt sẽ kích hoạt một cách cơ học công tắc ngắt tải để mở cả ba pha, ngăn chặn hoạt động một pha. Ngăn cầu chì được khóa liên động với dao nối đất - ngăn chỉ có thể mở được khi dao tải mở và dao nối đất đóng.

Hệ thống cách nhiệt

Tất cả các thanh cái và kết nối đều được cách điện bằng ống co nhiệt (loại tăng cường đường rò) hoặc sơn tĩnh điện epoxy. Các rào cản pha được làm bằng DMC (hợp chất đúc bột) hoặc SMC (hợp chất đúc tấm) có khả năng chống hồ quang được xếp hạng Loại 1 theo IEC 60243. Khe hở không khí tối thiểu là:

● 12kV: 125mm giữa các pha, 100mm với đất

● 24kV: 220mm giữa các pha, 180mm với đất

Đảm bảo chất lượng và thử nghiệm

Mỗi Thiết bị chính dạng vòng kín cách nhiệt bằng không khí HXGN đều trải qua các cuộc kiểm tra định kỳ trước khi giao hàng:

● Đo điện trở mạch chính (micro-ohmmeter)

● Điện áp chịu được tần số nguồn (42kV/1 phút đối với 12kV, 65kV/1 phút đối với 24kV)

● Kiểm tra khả năng chịu điện áp cảm ứng

● Kiểm tra hoạt động cơ học (200 chu kỳ cho mỗi công tắc)

● Kiểm tra cách điện mạch phụ (2kV/1 phút)

● Xác minh bảo vệ vỏ bọc (kiểm tra đầu dò IP3X hoặc IP4X)

● Đo phóng điện cục bộ (<20pC ở điện áp định mức 1,5×)

Cam kết dịch vụ sau bán hàng

Thời gian bảo hành: 12 tháng kể từ ngày giao hàng (có thể gia hạn lên 24 hoặc 36 tháng với hợp đồng dịch vụ trả phí)

Hỗ trợ kỹ thuật: Tư vấn kỹ thuật miễn phí trọn đời; phản hồi trong vòng 1 giờ kể từ khi thông báo
